Name: CY3B6-50 پیستون سیلندر پنوماتیک SMC مغناطیسی به هم متصل استند بدون ضربه 50mm
Brand: YW DKE TRADING COMPANY
SKU: CY3B6-50
Availability: InStock

خانه محصولات سیلندر پنوماتیک پیستونی

CY3B6-50 پیستون سیلندر پنوماتیک SMC مغناطیسی به هم متصل استند بدون ضربه 50mm

جزئیات محصول:

محل منبع:	چین
نام تجاری:	SMC
گواهی:	CE
شماره مدل:	CY3B6-50

پرداخت:

مقدار حداقل تعداد سفارش:	1 قطعه
قیمت:	قابل مذاکره
جزئیات بسته بندی:	کارتن / همانطور که مشتریان نیاز دارند
زمان تحویل:	1-7 روز کاری پس از پرداخت
شرایط پرداخت:	T/T، وسترن یونیون پی پال
قابلیت ارائه:	5000 قطعه / 1 ماه

مخاطب

توضیحات محصول جزئیات

مایع:	هوا	Max. حداکثر operating pressure فشار عملیاتی:	Max. حداکثر operating pressure فشار عملیاتی
سرعت پیستون:	50 تا 500 میلی متر بر ثانیه	دمای محیط و سیال:	-10 تا 60 درجه سانتی گراد (بدون یخ زدگی)
درخواست:	اتوماسیون صنعتی	منفذ:	32mm-320mm
نوع کوسن:	بافر / بافر لاستیکی قابل تنظیم	مواد:	آلیاژ آلومینیوم
حداکثر فشار:	1.5 مگا پاسکال	نوع نصب:	فلنج جلو / فلنج عقب
سطح حفاظت:	IP54/IP65	محدوده سرعت:	50-800mm/s
سکته:	50-500 میلی متر	ولتاژ:	DC12V/DC24V/AC110V/AC220V
برجسته کردن:	سیلندرهای پنوماتیک پیستون SMC,SMC سیلندر بدون میله به صورت مغناطیسی متصل,سیلندر پنوماتیک 50 میلی متری با پیستون , SMC Magnetically Coupled Rodless Cylinder , 50mm Piston Pneumatic Cylinder

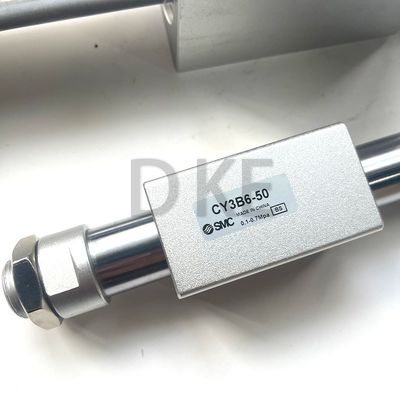

SMC سیلندر پنوماتیک بدون میله مغناطیسی CY3B6-50

SMC سیلندر پنوماتیک بدون میله مغناطیسی CY3B6-50 میله پیستون دقیق با قدرت بالا

میله SMC بدون سیلندر دارای اتصال مغناطیسی از آهنرباها با قدرت صنعتی واقع در پیستون و محموله خارجی استفاده می کند تا یک واحد واحد را تشکیل دهد که هنگام حرکت با فشار هوا حرکت می کند.وزن محصول با طراحی مجدد شکل بدن و پوشش سر و استفاده از اتصال مغناطیسی کاهش یافته است.

مشخصات

ویژگی	ارزش
سکته مغزی	50 میلی متر
خسته کننده	۶ میلی متر
سری تولید کننده	CY3B
اقدامات	دو برابر
حداکثر فشار عملیاتی	7 بار

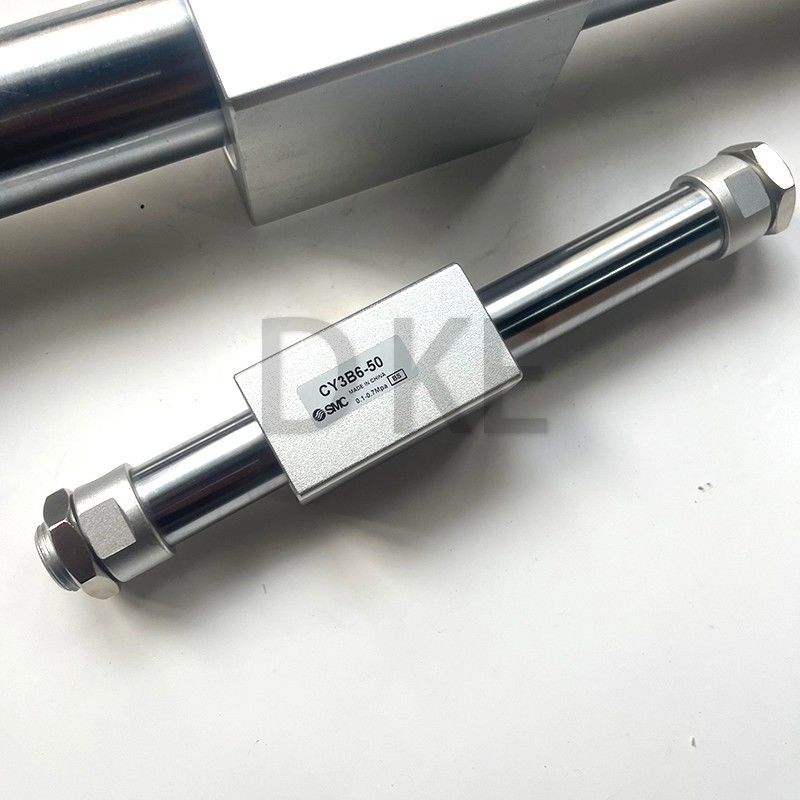

CY3B6-50 پیستون سیلندر پنوماتیک SMC مغناطیسی به هم متصل استند بدون ضربه 50mm 0

روان سازی بهبود یافته

یک نگهدارنده لیوب نصب شده است تا از حفظ روغن بر روی پیستون حمایت کند و یک فیلم روان کننده را تضمین کند (سطح سوراخ: ø15 تا ø63)

عملکرد پایدار

طول دادن حلقه لباس در طرف بدن، حداکثر 30٪، به دستیابی به حرکت صاف کمک می کند.

مشخصات، نیروی نگهدارنده مغناطیس و ابعاد نصب با مدل موجود سری CY3B یکسان است.

حداکثر وزن براکت اتصال به بدن

سری CY3B توسط یک محور خارجی (مانند یک راهنمای خطی) بدون نصب مستقیم بار هدایت می شود. هنگام طراحی یک براکت فلزی برای اتصال بار،مطمئن شوید که وزن آن از مقدار جدول سمت راست بیشتر نیست.. (برای روش های اتصال، به راهنمای عملیات مراجعه کنید.)

حداکثر وزن براکت اتصال

مدل	حداکثر وزن براکت اتصال (Wemax) [kg]
CY3B6	0.2
CY3B6	0.4
CY3B15	1
CY3B20	1.1
CY3B25	1.2
CY3B32	1.5
CY3B40	2
CY3B50	2.5
CY3B63	3

عملکرد عمودی

توصیه می شود که بار توسط یک نوع نوع توپ هدایت شود (رشد خطی، و غیره). اگر یک لاغری اسلایدی مورد استفاده قرار گیرد، مقاومت اسلایدی به دلیل جرم و جرم بار افزایش می یابد،که ممکن است منجر به خرابی شودهنگامی که سیلندر عمودی یا زاویه ای نصب می شود، مطمئن شوید که برای قرار دادن یک stopper خارجی و غیره استفاده می شود.به دلیل وزن خود یا جرم قطعه کار، می تواند به سمت پایین حرکت کند.، استفاده از یک stopper خارجی و غیره، برای موقعیت اگر موقعیت دقیق مورد نیاز است.

خسته کننده اندازه [ملم]	مدل	مجاز جرم بار (Wv)	حداکثر کار فشار (Pv) [MPa]
6	CY3B6	1	0.55
10	CY3B10	2.7	0.55
15	CY3B15	7	0.65
20	CY3B20	11	0.65
25	CY3B25	18.5	0.65
32	CY3B32	30	0.65
40	CY3B40	47	0.65
50	CY3B50	75	0.65
63	CY3B63	115	0.65
