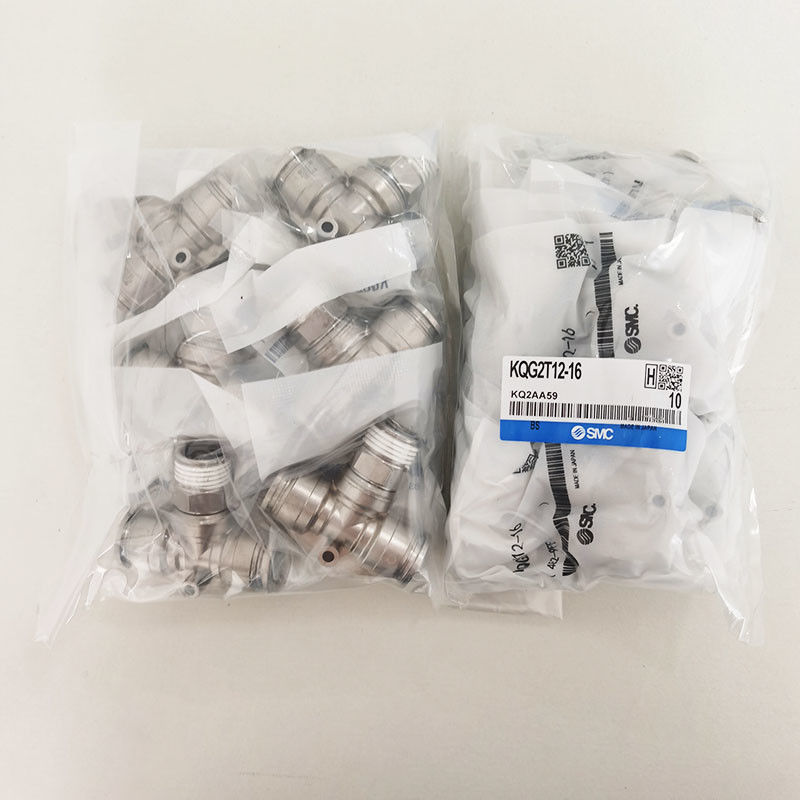

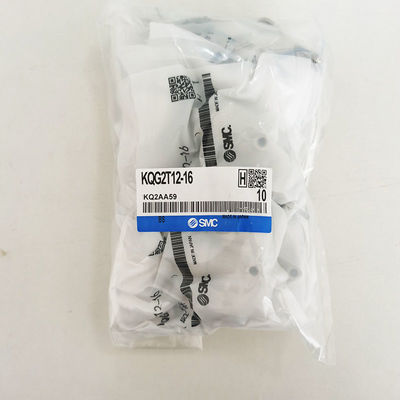

KQG2T12-16 کانکتورهای اتصال پنوماتیک تی فیتینگ

KQG2T12-16 کانکتورهای اتصال پنوماتیک تی فیتینگ

  • KQG2T12-16 کانکتورهای اتصال پنوماتیک تی فیتینگ
  • KQG2T12-16 کانکتورهای اتصال پنوماتیک تی فیتینگ
KQG2T12-16 کانکتورهای اتصال پنوماتیک تی فیتینگ
جزئیات محصول:
محل منبع: چین
نام تجاری: SMC
گواهی: CE
شماره مدل: KQG2T12-16
پرداخت:
مقدار حداقل تعداد سفارش: 10
قیمت: قابل مذاکره
جزئیات بسته بندی: کارتن / همانطور که مشتریان نیاز دارند
زمان تحویل: 1-7 روز کاری پس از پرداخت
شرایط پرداخت: T/T، Western Union، Paypal
قابلیت ارائه: 5000 قطعه / 1 ماه
مخاطب
توضیحات محصول جزئیات
برند: SMC درخواست: صنعت برق
فشار ثابت: 3.0MPa محدوده دما: -5 درجه سانتیگراد تا 150 درجه سانتیگراد
لوله O.D قابل اجرا: 12 مواد: SUS316
شکل: سه راه انواع: سه راهی اتحادیه
برجسته کردن:

تشکيل و تشکيل پيراهن,تثبیت تی پنوماتیک,اتصال کننده ها تگ های پنوماتیک

,

Casting Pneumatic Tee Fitting

,

Connectors Pneumatic Tee Fitting

SMC KQG2T12-16

اتصالات پنوماتیک اتحادیه Tee صنعت برق SUS316


توضیحات محصول:

به دنبال درخواست های صنعت برای طیف وسیعی از لوازم فلزی سبک وزن، بدون چربی، با عملکرد بالا، مهندسان تحقیق و توسعه ما را KQG / KFG و KQB لوازم فلزی محبوب خود را انتخاب کرده اند،چند گزینه گمشده اضافه شد، و آنها را حتی کوچکتر، سبک تر و قوی تر کرد.

طراحی شده برای کاربردهایی که مقاومت در برابر گرما، خوردگی و مواد شیمیایی ضروری است،مدل های جدید KQG2 سری از فولاد ضد زنگ 316 لوازم یک لمسی در حال حاضر تا 30 درصد کوچکتر و 62 درصد سبک تر از مدل های قبلی با 8 گزینه جدیدعلاوه بر این، دو اندازه جدید لوله با قطر مختلف لوله از 3.2mm تا 16mm استفاده می شود.

سری KFG2 ، یک فولاد ضد زنگ 316 نوع ورودی در حال حاضر با 5 تا 9 گزینه مدل افزایش یافته است. به ویژه، تا 44٪ کوچکتر و 37٪ سبک تر است.رشته های NPT و اضافه کردن اندازه لوله 16 میلی متر این دستگاه را قادر می سازد تا در دمای -65oC تا 260oC کار کند، زمانی که بدون یک عامل سیم بندی انتخاب می شوددر نتیجه، کاربران از نگهداری آسانتر به دلیل مهر و موم بدون آستین بهره مند خواهند شد.

و در نهایت، برای تکمیل طیف وسیعی از لوازم فلزی ما، گزینه مس KQB2 سری ما است. به همین ترتیب، تا 30 درصد کوچکتر و 62 درصد سبک تر از مدل های قبلی است.اجازه می دهد تا طیف گسترده ای از مدل های 9 تا 17 با رشته های NPT و Gبر روی تمام قطعات مس استفاده می شود تا اطمینان حاصل شود که وضعیت خوب آن در طول عمر آن ادامه دارد.


کاربردها:

KQG2T04-00 Pneumatic Tee Fitting SMC یک لوله یک لمسی است که برای اتصال سریع و قطع لوله های هوا و مایع طراحی شده است.و دمای آن از -25°C تا 150°C است. این محصول توسط CE گواهی شده است و حداقل مقدار سفارش 20 است. قیمت می تواند بر اساس مقدار و زمان تحویل 1-7 روز کاری پس از پرداخت مذاکره شود. شرایط پرداخت شامل T / T ،وسترن یونیون و پی پال.اس ام سي مي تونه تا 5000 قطعه از اين تير هواپيمايي رو در ماه عرضه کنه

این تله یک لمسی برای استفاده در کاربردهایی که نیاز به اتصال و قطع سریع لوله های هوا و مایع دارند ایده آل است. استفاده از آن آسان است و اتصال امن را فراهم می کند.مواد SS316 و گواهینامه CE ساخت قابل اعتماد و با دوام را فراهم می کند، باعث می شود آن را مناسب برای برنامه های کاربردی در صنایع مختلف مانند شیمیایی، داروسازی، مواد غذایی، و بیشتر. این تی نصب پنوماتیک یک انتخاب عالی برای سیستم های پنوماتیک،و قطعاً پاداشى ماندگار خواهد داد.، اتصال امن


لوله های قابل استفاده: اندازه متریک، رشته اتصال: M، R، RC

لوله های قابل استفاده لوله های قابل استفاده FEP، PFA، نایلون، نایلون نرم1)پلی اورتان، پلیولفین
لوله 0.D Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16
مشخصات مایعیادداشت3) یادداشت2)
محدوده فشار عملیاتی -100 کپا تا 1 MPa4)
فشار ثابت 3.0 MPa
دمای محیط و مایعاتیادداشت5) - ۵ تا ۱۵۰ درجه سانتیگراد (بدون یخ زدن)4)
روغن مشخصات بدون چربی
مهر و موم روی رشته ها با آب بندی
درجه حرارت
وضعیت نصب
آستین داخلی
لوله کشی درجه حرارت
لوله های FEP / سری TH 80°C یا بیشتر
لوله های Super PFA / سری TL 120°C یا بیشتر

توجه: برای لوله های نیلونی نرم، نمی توان از آب استفاده کرد.

توجه 2) در مورد لوله مورد استفاده به طور جداگانه با SMC مشورت کنید.

توجه 3) از استفاده در یک برنامه خلاء مانند یک تست کننده نشت اجتناب کنید، زیرا نشت وجود دارد.

توجه 4) محدوده فشار کار و محدوده دمای کار لوله را بررسی کنید.

نکته 5) توصیه می شود که شما در شرایط زیر از آستین داخلی استفاده کنید (به جزØ3.2):

● هنگام استفاده در دمای بالا.

● هنگام استفاده در دمای بالا.

KQG2T12-16 کانکتورهای اتصال پنوماتیک تی فیتینگ 0


پارامترهای فنی:

تیم اتحادیه: KQG2T
قابل استفاده
-بسته شدن به لوله
(ملی متر)
مدل یادداشت ۱)
øD1
یادداشت ۱)
øD2
L1 L2 L3 ق M1 M2 øN øO يادداشت 2)
موثر
مساحت (mm^{2})
وزن
(g)
a ب
ø3.2 ø4 KQG2T23-04 9.1 8.3 14.2 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
ø4 ø6 KQG2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 12.6 3.2 5.6 7.1 11.5
ø6 ø8 KQG2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
ø8 ø10 KQG2T08-10 16.6 13.7 21 21.2 32.1 7.1 17 16.1 4.2 8 36 29.8
ø10 ø12 KQG2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
ø12 ø16 KQG2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58

KQG2T12-16 کانکتورهای اتصال پنوماتیک تی فیتینگ 1


KQG2T12-16 کانکتورهای اتصال پنوماتیک تی فیتینگ 2


بند بعد از فروش:
یک سال سیاست تضمین کیفیت ما کیفیت کالاها را قبل از ارسال بررسی خواهیم کرد.

مشکلات غیر منتظره
اتفاق می افتد، ما امیدواریم برای حل مشکلات با خریدار از طریق دوستانه در

به روش های زیر:
1، اگر مشکل کیفیت است، خریدار می تواند در عرض 15 روز پس از

دریافت کالا
خریدار باید عکس یا ویدئو و سایر مدارک را به فروشنده ارائه دهد

شناسايي کنيد
2، آسیب های ناشی از انسان ، خریداران مسئولیت کامل را برعهده دارند.
3برنامه پردازش کیفیت محصول:

1) خریدار محصولات را به دلایل کیفیت ضعیف برای یک سال برگرداند

(به غیر از آنهایی که

خسارات ناشی از حمل و نقل دریایی یا آسیب های ناشی از انسان).

15درصد از مبلغی که در حالت "استفاده شده" برگردانده می شود، هزینه ی بازپرداخت می شود.
محصول به خریدار و پرداخت هزینه حمل و نقل مجدد.
2) اگر کالا (کل قیمت شامل حمل و نقل کمتر از 10USD است) مشکلات کیفیت دارد، ما
دوباره یک محصول جدید را در سفارش بعدی خریدار ارسال می کند؛ اگر خریدار قصد ندارد سفارش جدیدی را در
در کوتاه مدت، خریدار می تواند هزینه حمل و نقل مجدد را بپردازد و درخواست ارسال مجدد یک محصول جدید را انجام دهد.
اگه مشکلي با محصولات وجود داشته باشه لطفاً با ما تماس بگيريد ما به محض اينکه رسيديم حلش ميکنيم

اگر شما هر گونه سوال دیگری دارید، خوش آمدید با ما تماس بگیرید

KQG2T12-16 کانکتورهای اتصال پنوماتیک تی فیتینگ 3
