توضیحات محصول:

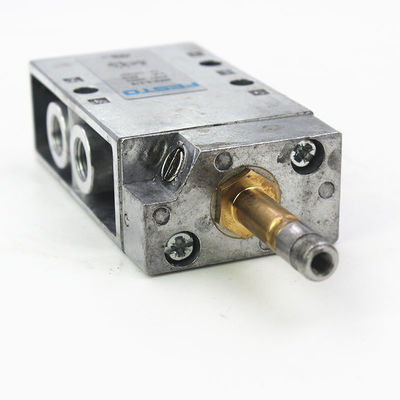

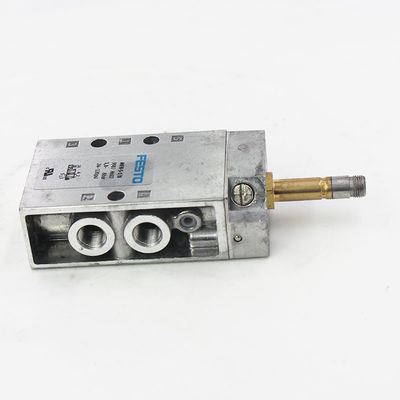

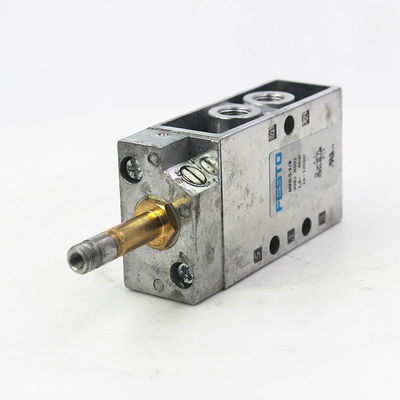

شیر سولنویدی FESTO برای کنترل سوئیچ لوله های مایع و گاز استفاده می شود. این یک کنترل دو موقعیت DO است که بیشتر برای کنترل لوله های کوچک استفاده می شود.دریچه های الکتریکی برای تنظیم آنالوگ جریان متوسط در مایع استفاده می شوداز سوی دیگر، این دستگاه ها می توانند به عنوان کنترل کننده های دو موقعیت در کنترل دریچه های بزرگ و سیستم های هوا استفاده شوند.دریچه های الکترومغناطیسی فقط می توانند به عنوان سیگنال های سوئیچ استفاده شوند.آنها در خط لوله های DN50 و پایین تر رایج هستند و به ندرت از آنها در بالا استفاده می شود.
دریچه های الکتریکی می توانند سیگنال های بازخورد هوش مصنوعی داشته باشند که توسط DO یا AO کنترل می شوند. آنها در خط لوله های بزرگ و دریچه های هوا شایع تر هستند.لازم به ذکر است که دریچه های الکترومغناطیسی در قالب یک سوئیچ توسط یک کویل هدایت می شود و فقط می تواند روشن یا خاموش شود، با زمان عمل کوتاه در هنگام سوئیچینگ. محرک یک شیر الکتریکی معمولا توسط یک موتور انجام می شود و شبیه سازی عمل باز یا بسته شدن مدت زمان خاصی طول می کشد.که قابل تنظیم است.
ویژگی های کاری دریچه های الکترومغناطیسی به طور کلی دارای یک ضریب جریان کوچک و یک تفاوت فشار کاری کوچک هستند.ضریب جریان یک شیر سولینوئید 25 کالیبر بسیار کمتر از یک شیر توپ الکتریکی 15 کالیبر است.
| ویژگی |
ارزش |
| عملکرد شیر |
5/2-راه، monostable |
| نوع محرک |
برق |
| عرض ساخت |
۲۶ میلی متر |
| جریان اسمی استاندارد |
750 لیتری/دقیقه |
| پورت کار پنوماتیک |
G1/8 |
| ولتاژ کار |
از طریق سیم پیچ سولناید، باید به طور جداگانه سفارش داده شود |
| فشار کار |
0.2 مپا... 1 مپا |
| فشار کار |
2 بار 10 بار |
| طراحی |
صندلی عروسک |
| نوع تنظیم مجدد |
فاضلاب مکانیکی |
| تایید |
c UL us - شناخته شده (OL) |
| درجه حفاظت |
IP65 |
| اندازه اسمی |
5 میلی متر |
| ابعاد شبکه |
32 میلی متر |
| عملکرد هوای خروجی |
با گزینه کنترل جریان |
| اصل مهر و موم |
نرم |
| موقعیت نصب |
هر |
| کنترل دستي |
بدون باز کردن |
| نوع خلبان |
خلبان فعال |
| جهت جریان |
غیر قابل برگشت |
| نماد |
00991035 |
| بازو |
پوشش |
| b ارزش |
0.34 |
| مقدار C |
3 لیتر در بار |
| زمان خاموش شدن |
30 ms |
| زمان روشن شدن |
10 ms |
| حداکثر نبض مثبت آزمایش با سیگنال 0 |
۲۲۰۰ μs |
| حداکثر نبض آزمایش منفی با یک سیگنال |
۳۷۰۰ μs |
| داده های مشخصه ای از کویل |
به صورت جداگانه سفارش داده شود |
| محیط کار |
هوا فشرده با استاندارد ISO 8573-1:2010 [7:4[۴] |
| یادداشت در مورد وسیله عملیاتی و خلبان |
امکان استفاده از روغن (در این صورت همیشه نیاز به استفاده از روغن وجود دارد) |
| کلاس مقاومت در برابر خوردگی CRC |
۱- فشارهای خوردگی کم |
| دمای ذخیره سازی |
-40 °C... 60 °C |
| دمای محیط |
-10 °C... 60 °C |
| دمای محیط |
-5 °C... 40 °C |
| ویژگی |
ارزش |
| وزن محصول |
۲۲۰ گرم |
| اتصال الکتریکی |
از طریق طناب F، به صورت جداگانه سفارش داده می شود |
| نوع نصب |
يا: بر روي ريل هاي مختلف با سوراخ هاي عبور |
| پورت خروجی خلبان 84 |
M5 |
| اتصال پنوماتیک، پورت 1 |
G1/8 |
| اتصال پنوماتیک، پورت 2 |
G1/8 |
| اتصال پنوماتیک، پورت 3 |
G1/8 |
| اتصال پنوماتیک، پورت 4 |
G1/8 |
| اتصال پنوماتیک، پورت 5 |
G1/8 |
| یادداشت در مورد مواد |
تطابق با RoHS |
| مهر و موم مواد |
NBR |
| خانه های مادی |
آلومینیوم ریخته شده |
ویژگی ها:
شیر سولنویدی FESTO دارای چندین ویژگی اصلی است که آن را برای برخی از برنامه های کاربردی انتخاب می کند:
- مسدود کردن نشت خارجی، کنترل آسان نشت داخلی و استفاده ایمناما نیروی الکترومغناطیسی اعمال شده در دریچه های سولینوئید نیاز به مهر و موم پویا را از بین می برد، که مانع از نشت خارجی می شود.
- این سیستم ساده است و به راحتی به کامپیوتر متصل می شود.ساختار ساده و قیمت مقرون به صرفه از شیر الکترومغناطیسی آن را آسان برای نصب و نگهداری در مقایسه با سایر انواع محرک هاعلاوه بر اين، براي کنترل سيگنال سوئيچ آساني به کامپيوترهاي صنعتي متصل ميشه.
- زمان پاسخ سریع، مصرف انرژی کم و سبک وزن. زمان پاسخ سریع برای دریچه های سولینوئید است، که آنها را نسبت به سایر دریچه های کنترل خودکار حساس تر می کند.همچنین مصرف انرژی کمتری دارند و فضای کمی را اشغال می کنند.
- دقت تنظیم محدود است و محیط قابل استفاده محدود است. در حالی که محدودیت هایی برای شیرهای سولنویدی وجود دارد، مزایا از معایب آنها بیشتر است.
- مدل های مختلف با طیف وسیعی از کاربردهای مختلف. شیرهای سولینوئید در مدل های مختلف برای پاسخگویی به نیازهای مختلف طراحی شده اند، که آنها را برای طیف وسیعی از برنامه ها مناسب می کند.
به طور کلی، شیر سولنویدی FESTO یک گزینه متنوع و قابل اعتماد برای بسیاری از برنامه ها است.
کاربردها:
منبع برق قابل استفاده
در هنگام انتخاب دریچه های سولینوئید AC و DC، نوع منبع تغذیه باید در نظر گرفته شود. دسترسی به منبع تغذیه AC به طور کلی راحت تر است. از نظر مشخصات ولتاژ،اولویت باید به استفاده از AC220V نسبت به DC24V داده شودنوسان ولتاژ منبع برق باید در محدوده ای خاص باشد، معمولاً +10٪ برای AC و ±10٪ برای DC. اگر از این تحمل فراتر رود،اقدامات ثبات ولتاژ باید انجام شود یا سفارشات ویژه باید انجام شود.. جریان نامی و مصرف برق باید بر اساس ظرفیت منبع برق انتخاب شود. در مواردی که ظرفیت کافی نیست، شیر های سولناید غیرمستقیم باید ترجیح داده شوند.همچنین باید توجه به ارزش بالا VA در هنگام AC شروع پرداخت شود.
محیط مورد استفاده
در هنگام انتخاب دریچه های سولینوئید، مهم است که دمای حداکثر و حداقل محیط را در نظر بگیرید و آنها باید در محدوده مجاز انتخاب شوند.سفارشات ویژه ای باید داده بشهدر محیط های رطوبت بالا و بارندگی، دریچه های سولینوئید ضد آب باید انتخاب شوند.انواع ویژه ای مانند دریای سولناید باید در نظر گرفته شود.اگر دریچه های سولینوئید در محیط های خوردنی یا انفجاری مورد استفاده قرار گیرند، باید اولویت به انتخاب مواد مقاوم به خوردگی بر اساس الزامات ایمنی داده شود.در موقعیتی که فضا محدود است، دریچه های مولتی فنکشنال باید در نظر گرفته شوند زیرا نیاز به بای پاس و سه دریچه دستی را از بین می برند و برای نگهداری آنلاین راحت هستند.
رسانه های قابل استفاده
در هنگام انتخاب دریچه های سولینوئید، انواع مختلفی باید بسته به رسانه و حالت (گاز مایع یا مخلوط) انتخاب شوند.مشخصات مختلف محصولات باید با توجه به دمای متوسط انتخاب شود، زیرا عدم انجام این کار می تواند به طور نامطلوب بر عمر خدمت دریچه سولینوئید تأثیر بگذارد. همچنین باید لزوم محیط را در نظر گرفت،و یک دریچه سولنویدی با لزگی بالا باید انتخاب شود اگر از یک مقدار معینی با قطر کمتر از 15 میلی متر فراتر رود.در صورتی که محیط به طور خاص تمیز نباشد، ممکن است لازم باشد که یک شیر فیلتر ضد آب در مقابل شیر سولینوئید نصب شود.باید یک مکانیسم پیشگیری از بازگشت جریان در نظر گرفته شود..
پشتیبانی و خدمات:
محصول Festo Solenoid Valve با طیف وسیعی از پشتیبانی و خدمات فنی همراه است، از جمله:
- مشاوره و کمک های فنی متخصص در انتخاب محصول مناسب برای برنامه شما
- خدمات نصب و راه اندازی برای اطمینان از تنظیم صحیح محصول و عملکرد بهینه
- منابع آموزشی و آموزشی برای بهبود دانش و درک شما از محصول و قابلیت های آن
- خدمات تعمیر و نگهداری برای حفظ عملکرد محصول شما در حداکثر کارایی
- منابع آنلاین، مانند کتابچه راهنمای کاربر و ورق های داده های فنی، برای کمک به رفع مشکل و اطلاعات محصول
تیم ما از حرفه ای های باتجربه متعهد به ارائه پشتیبانی و خدمات استثنایی برای اطمینان از محصول Festo Solenoid Valve است که نیازهای شما را برآورده می کند و انتظارات شما را فراتر می برد.
بسته بندی و حمل:

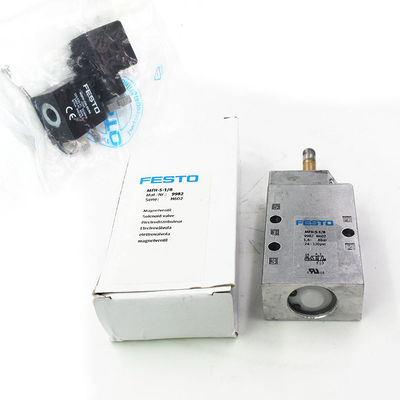

بسته بندی محصول:
- 1 دریچه سولینوئید Festo
- راهنمای استفاده
- بسته بندی محافظ فوم
حمل و نقل
- ظرف 1-2 روز کاری ارسال می شود
- حمل و نقل استاندارد رایگان
- حمل و نقل سریع در دسترس با هزینه اضافی
- کشتی ها در یک جعبه محکم
