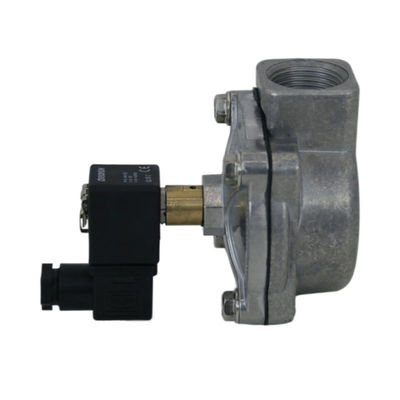

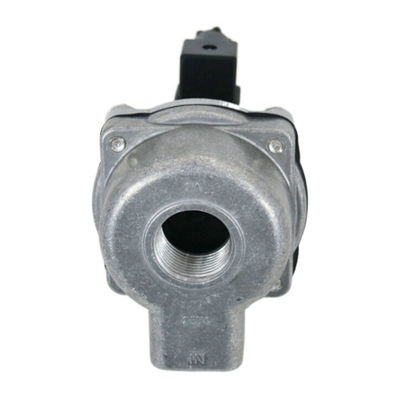

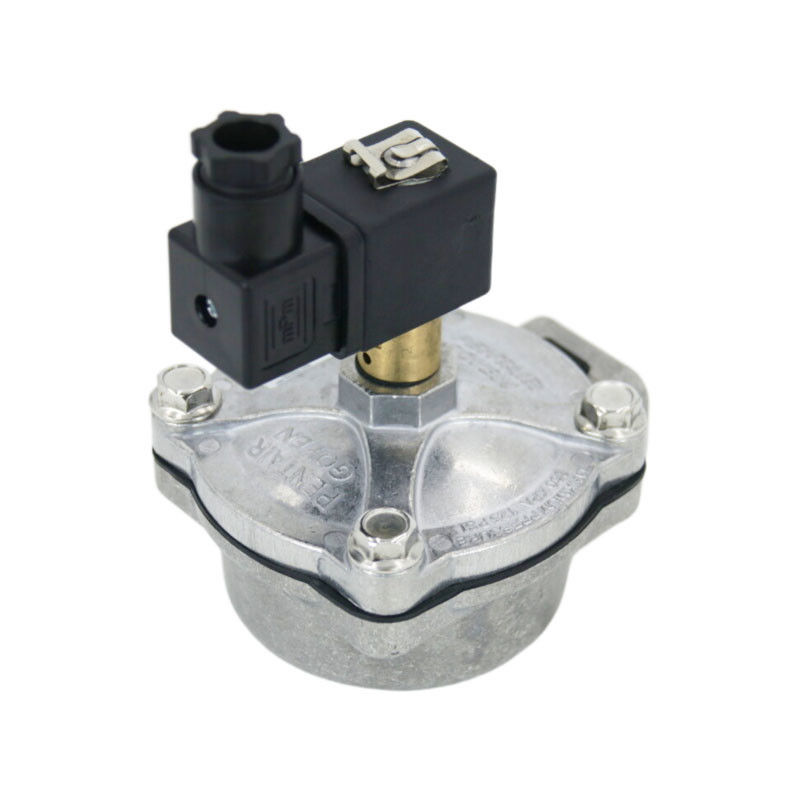

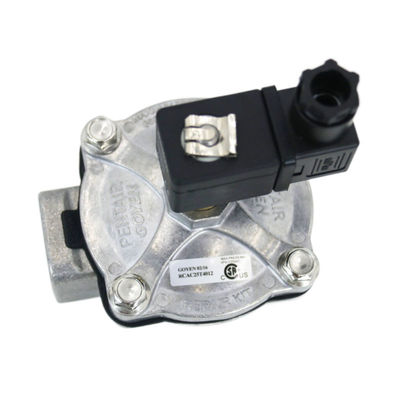

1-' CA25T Goyen Valves جایگزین پالس جت 0.3MPa ~ 0.8MPa

دریچه های جت پالس جایگزین CA25T

CA25T بازپرداخت گوهین دریچه های پالس جت تشخیص گرد و غبار:
1. اتصال هوا پاک با فشار اسمی به ورودی هوا از شیر نبض الکترومغناطیسی. ورودی 85٪ از ولتاژ اسمی و 0.03s از سیگنال الکتریکی دردریچه سولینوئیدتا ببينيم که شلنگ الکترومغناطيسي باز شده .

2. اتصال هوا پاک با فشار 0.1 MPa در ورودی شیر الکترومغناطیسی پالس، ورودی سیگنال الکتریکی شیر بستهو بررسی کنید که آیا دریچه پالس الکترومغناطیسی به خوبی بسته شده است.

3. فشار هواي پاک منبع هوا را به صفر وصل کنيد8MPa در ورودی هوا از شیر الکترومغناطیسی پالس برای 60 دقیقه برای بررسی نشت قطعات مهر و موم شده بر روی شیر الکترومغناطیسی پالس.

ابعاد اصلی یک دستگاه جمع آوری گرد و غبار CA25Tدریچه پالس جت:

جزئیات قطعات یدکی CA25T 1 اینچدریچه سولینوئید گردآورنده گرد و غبار:

پارامترهای فنی دریچه های دیافراگم سری T نوع Goyen:

اصل کار دریچه های جت پالس زاویه راست:

دریچه جیتی پالس زاویه راست با زاویه ی 90 درجه ای از لوله های ورودی و خروجی دریچه مشخص می شود.دیافراگم در شیر شیر پالس را به دو اتاق هوا جلو و عقب تقسیم می کند، و گاز با فشار بالا از ورودی هوا به اتاق هوا پایین متصل می شود.گاز از طریق لوله های فشار ثابت از محفظه های بالا و پایین عبور می کند و سوراخ وارد اتاق کاهش فشار می شود.از آنجایی که اسپول سوراخ تخلیه فشار را تحت اثر بهار مسدود می کند، گاز تخلیه نمی شود، بنابراین فشار اتاق کاهش فشار و اتاق پایین یکسان است.و در اثر چشمى، دیافراگم بسته شده و گاز به سرعت خارج نمی شود.

هنگامی که دریچه پالس انرژی می گیرد، هسته دریچه توسط نیروی الکترومغناطیسی بالا می رود، سوراخ تخلیه فشار باز می شود و گاز بیرون می رود.به دلیل عمل حفره لوله فشار ثابت، سرعت خروجی سوراخ تخلیه فشار بیشتر از لوله فشار ثابت اتاق کاهش فشار است.سرعت ورودی گاز باعث می شود که فشار در اتاق کاهش فشار کمتر از فشار در اتاق پایین باشد، و گاز در اتاق پایین دیافراگم را بالا می برد تا نوزل را باز کند.
