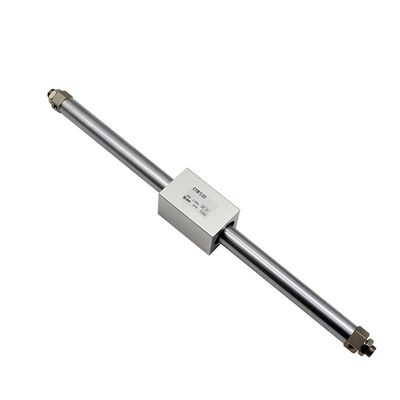

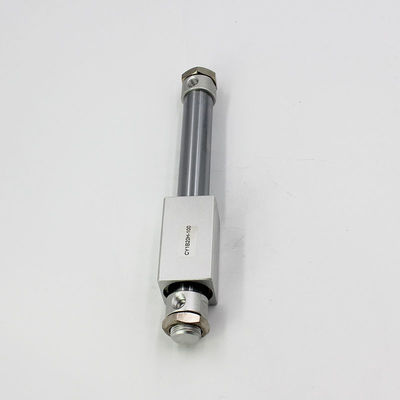

Name: CY1B6H-100 200 300 400 500 SMC سیلندر بدون میله سری CY1B
Brand: YW DKE TRADING COMPANY
SKU: CY1B6H-100
Availability: InStock

خانه محصولات سیلندر پنوماتیک پیستونی

CY1B6H-100 200 300 400 500 SMC سیلندر بدون میله سری CY1B

جزئیات محصول:

محل منبع:	چین
نام تجاری:	SMC
گواهی:	CE
شماره مدل:	CY1B6H-100

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	قابل مذاکره
جزئیات بسته بندی:	کیسه پلاستیکی، جعبه، کارتن، پالت
زمان تحویل:	1-7 روز کاری پس از پرداخت
شرایط پرداخت:	T/T، Western Union، Paypal
قابلیت ارائه:	5000 قطعه / 1 ماه

مخاطب

توضیحات محصول جزئیات

نوع سیلندر دو اثره:	سیلندر بالشتک قابل تنظیم	نوع سیلندر ترکیبی:	سیلندر تحت فشار
محیط کار:	هوای پاک	فشار کاری:	0.1~1.0MPa
فشار تضمین شده:	1.35MPa	کوسن استروک:	20 میلی متر / 32 میلی متر
اندازه پورت:	G1/8 G1/4 G3/8 G1/2	کلمات کلیدی:	بطری هوا بدون میله پنوماتیک
مدل:	سیلندر Cy1b، سیلندر Cy3b	علامت تجاری:	پنوماتیک VPC
برجسته کردن:	سیلندر CY1B6H-100 SMC بدون میله , سلندر SMC بدون میله سری CY1B

ضربه ی استاندارد

اندازه سوراخ ((ملی متر)	تراکم استاندارد ((ملی متر)	قابل تولید (نقطه) حداکثر محرک (ملی متر)
6	50,100,150,200	300
10	50، 100، 150، 200، 250، 300	500
50	100، 150، 200، 250، 300، 350، 400، 450 500، 600، 700، 800، 900، 1000	6000
63		6000

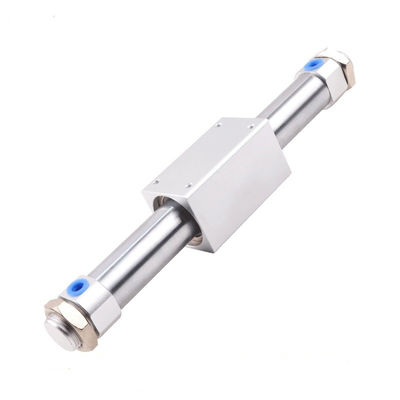

Cy1b Cy3b سیلندر های پنوماتیک بدون میله های مغناطیسی

1.CY3B سری استیل بی سیم سیلندرهای پنوماتیک بسیار به طور گسترده ای در اتوماسیون استفاده می شود
2.به طور معمول اندازه سوراخ: 6mm، 10mm، 15mm، 20mm، 25mm، 32mm، 40mm، 50mm، 63mm
3استفاده از بالش های لاستیکی استاندارد برای نگه داشتن سیلندر به صورت آرام، ایمن و آرام.
4آسان تر و متنوع تر
5.نوع لاک اسلایدی

CY1B6H-100 200 300 400 500 SMC سیلندر بدون میله سری CY1B 0

سیلندر بدون میله CY3B، طیف وسیعی از گزینه های حرکت بزرگ است، محرک بزرگتر از سیلندر معمولی است.استفاده از بالبرینگ ها باعث می شود که سیلندر بار عجیب و غریب داشته باشد و بتواند به آرامی حرکت کند· پیستون هیچ اتصال مکانیکی بین اسلایدر ندارد و عملکرد مهر و موم بسیار عالی است؛ می تواند بافر را نصب کند و عمل عقبگرد صاف و بدون ضربه است.

1,وزن کم
2,در طول کوتاه شده
3,نگهدارنده های روغن بر روی سطوح داخلی و خارجی لوله سیلندر برای حفظ روانکاری نصب می شوند.
4,بولت تنظیم کننده دقت ضربه / تکرار پذیری را بهبود می بخشد. موقعیت ضربه می تواند با قرار دادن بولت تنظیم در کنار سامانه ضربه حفظ شود ، بنابراین تنظیم ضربه ضروری نیست.
5,رشته NPT و رشته G به عنوان استاندارد در دسترس هستند

اندازه سوراخ ((ملی متر)	6	10	15	20	25	32	40	50	63
محیط کار	هوا
فشار ثابت	1.05Mpa
فشار دقیقه ای	0.16	0.16	0.16	0.16	0.15	0.14	0.12	0.12	0.12
فشار حداکثر	0.7Mpa
دمای کار	-10 تا 60 درجه سانتیگراد
سرعت پیستون	50 تا 500 میلی متر در ثانیه
بالش	باپر لاستیکی
روغن	لازم نیست
نیروی نگهدارنده مغناطیس ((N)	19.6	53.9	137	231	363	588	922	1471	2256

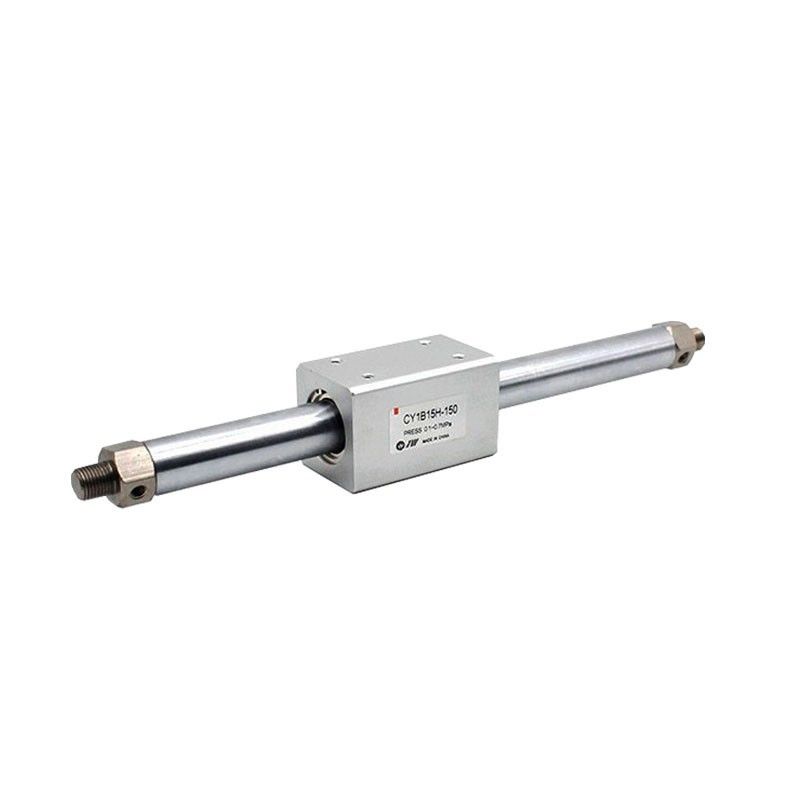

سیلندر بدون میله با اتصال مغناطیسی پایه سری CY3Bویژگی های محصول

ویژگی های محصول	1حلقه مقاوم در برابر لباس 70 درصد بیشتر از سری CYl B است، بنابراین ظرفیت حامل گره بهبود می یابد.
	2 حلقه مقاوم به لباس از رزین خاص برای بهبود روانکاری و دوام استفاده می شود.
	3حلقه ضد گرد و غبار پدال حداقل فشار کار را 30 درصد کاهش داد.
	4ابعاد نصب مشابه سری CY1B/R است.

CY1B6H-100 200 300 400 500 SMC سیلندر بدون میله سری CY1B 1

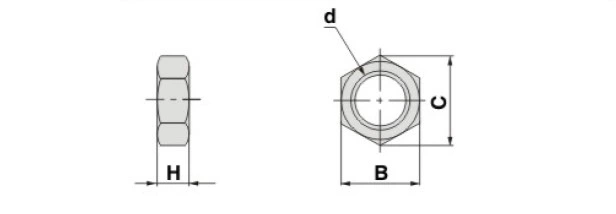

اجزا	اندازه سوراخ (ملی متر)	d	H	ب	C
SNJ-006B	6	M6X10	4	8	92
SNJ-016B	10,15	M10X10	4	14	16.2
SNJ-020B	20	M20X15	8	26	30
SNJ-032B	25,32	M26X15	8	32	37
SNJ-040B	40	M32X2.0	10	41	47.3

نصب و آموزش

نصب و آموزش	1باید قبل از اتصال سیلندر، خاک در خط لوله را تمیز کنید تا تمیز بودن داخل سیلندر ها حفظ شود.
	2. رسانه ای که توسط سیلندر استفاده می شود باید قبل از استفاده با عنصر فیلتر (بیش از 40um) فیلتر شود.
	3اقدامات ضد یخ در محیط با دمای پایین انجام می شود تا از یخ زدن رطوبت در سیستم جلوگیری شود.
	4.اگر سیتندر برای مدت طولانی استفاده نشده باقی مانده است، مراقب سطح زنگ آلود و نصب پلاک گرد و غبار در ورودی و خروجی
