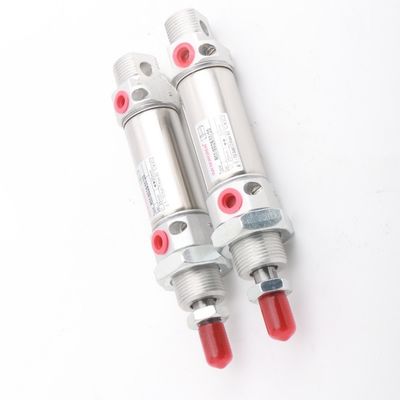

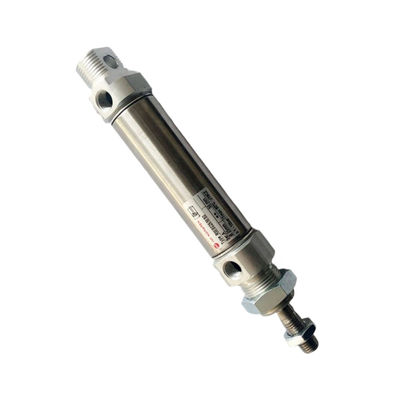

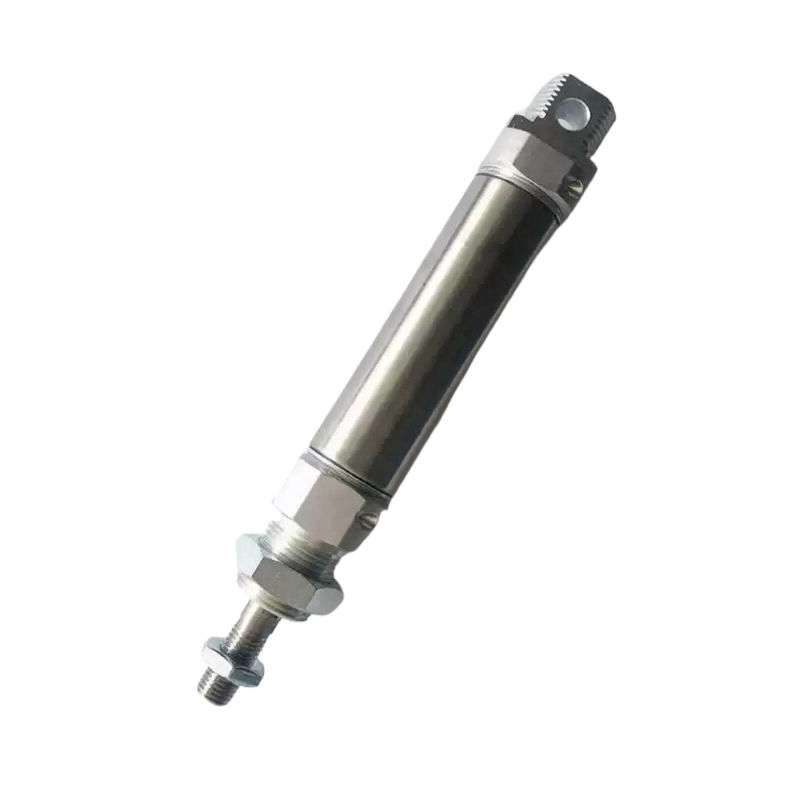

NORGREN سیلندر دایره ای RM/8010/8012M/8016/M/JM/10/15/20/25/30/50

قطر سوراخ:قطر حفاری سری های مختلف سیلندر های کوچک متفاوت است. به عنوان مثال قطر حفاری سری RM / 28000 و RM / 8000 10-25mm است.قطر سوراخ سری RA/192000/M 20 تا 125 میلی متر است؛ و سری ec شامل قطر سوراخ مانند 12mm، 16mm، 20mm، 25mm، 32mm، 40mm، 50mm، 63mm، 80mm و 100mm است.

طراحی ظاهر:این دستگاه معمولاً طراحی فشرده ای با ساختار کوچک دارد که می تواند با محیط های نصب با فضای محدود سازگار شود و برای ادغام در دستگاه های مختلف مناسب است.

ماده اصلی بدن:گزینه های مختلفی مانند آلیاژ آلومینیوم، فولاد ضد زنگ و پلاستیک وجود دارد. به عنوان مثال سری sf دارای ساختار فولاد ضد زنگ کامل است.سری ac/cf می تواند از مواد آلومینیومی یا پلاستیکی ساخته شود تا نیازهای مقاومت در برابر خوردگی را برآورده کند.، قدرت و وزن در سناریوهای مختلف کاربرد.

حالت عمل:دو نوع وجود دارد: تک اثر و دو اثر. سیلندر تک اثر به بازگشت به بهار یا نیروی خارجی برای تنظیم مجدد متکی است.در حالی که سیلندر دوگانه به دست می آورد گسترش و عقب نشینی از میله پیستون با به طور متناوب هوا در هر دو سربه عنوان مثال، سری RM/28000 و RM/8000 می توانند تک اثر یا دو اثر باشند، در حالی که سری هایی مانند RA/192000/M و سری 32 سیلندر دو اثر هستند.

محدوده فشار:به طور کلی، فشار کار در حدود 1-10bar است. به عنوان مثال، فشار کار سیلندر سری 32 1bar-10bar است.و محدوده فشار خاص سری های مختلف ممکن است برای پاسخگویی به نیازهای فشار برنامه های کاربردی مختلف متفاوت باشد..

محدوده سرعت:سرعت حرکت پیستون معمولا بین 10mm/s-1000mm/s است. به عنوان مثال سرعت سیلندر سری 32 10mm/s-1000mm/s است.و می تواند با روش هایی مانند تنظیم شیر کنترل جریان با توجه به نیازهای واقعی تنظیم شود.

طول ضربه:محدوده ضربه نسبتاً گسترده است. به عنوان مثال، ضربه سلندر سری 32 5mm-500mm است و طول ضربه خاص را می توان با توجه به نیازهای واقعی برنامه انتخاب کرد.

نیروی خروجی:نیروی خروجی با عواملی مانند قطر حفره و فشار کار مرتبط است. هرچه قطر حفره بزرگتر و فشار کار بالاتر باشد، نیروی خروجی بیشتر است. به عنوان مثال،برای سیلندر مدل m/50132/25، زمانی که قطر سوراخ 32mm و فشار 2bar-10bar است، نیروی خروجی 445N است.

سیستم هدایت:برخی از سری ها مجهز به سیستم های هدایت مختلف هستند. به عنوان مثال سری RA/192000/M دارای سه سیستم هدایت مختلف است: RA/192000/N2،.../N4،.../N6که می تواند دقت هدایت حرکت میله پیستون را تضمین کند و تحمل یک بار جانبی خاص را داشته باشد.

پیستون مغناطیسی:بسیاری از مدل های سیلندر های کوچک از پیستون های مغناطیسی استفاده می کنند، مانند سری RM/28000، سری RM/8000، سری RA/192000/M، سری 32 و غیره.تطبیق با سوئیچ های مغناطیسی می تواند تشخیص و بازخورد موقعیت سیلندر را درک کند، که برای کنترل خودکار راحت است.

عملکرد بافر:برخی از سیلندرها مجهز به یک دستگاه بافر در پایان محرک هستند، مانند بافر لاستیک مصنوعی، که می تواند ضربه پیستون را در پایان محرک کاهش دهد.بهبود عمر خدمت و ثبات کاری سیلندربه عنوان مثال، سیلندر سری 7 دارای بافر لاستیکی مصنوعی در انتهای ضربه است.

روش نصب:روش های مختلف نصب وجود دارد، از جمله نصب پای، نصب trunnion، نصب جلو با نصب مغز و غیره،ارائه گزینه های نصب انعطاف پذیر و تسهیل اتصال با دستگاه های مختلف.

موقعیت فرودگاه هوایی:برخی از سری ها دارای موقعیت های گزینشگاه هوایی هستند تا نصب جمع و جور را تسهیل کنند و نیازهای طرح های فضایی مختلف و اتصالات لوله را برآورده کنند.

اندازه رابط:اندازه های رابط رایج شامل G1/8 ، M5 و غیره است. به عنوان مثال ، اندازه رابط سیلندر مدل m/6025/25 G1/8 است ، که می تواند به راحتی به لوله های هوا و مفاصل مربوطه متصل شود.
