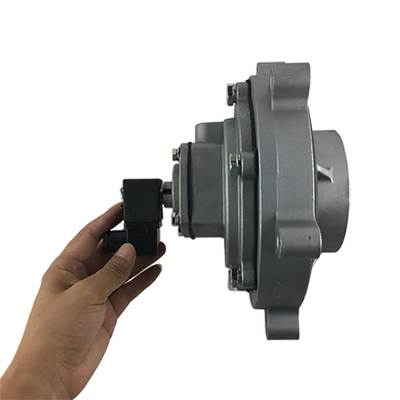

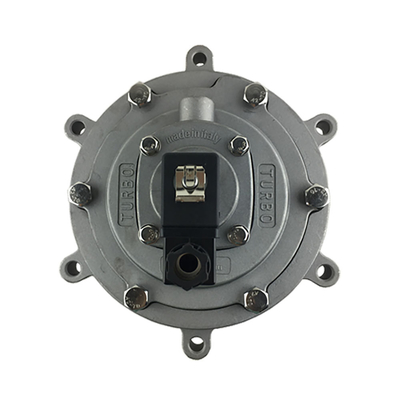

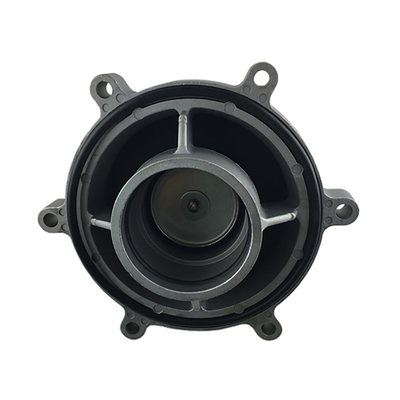

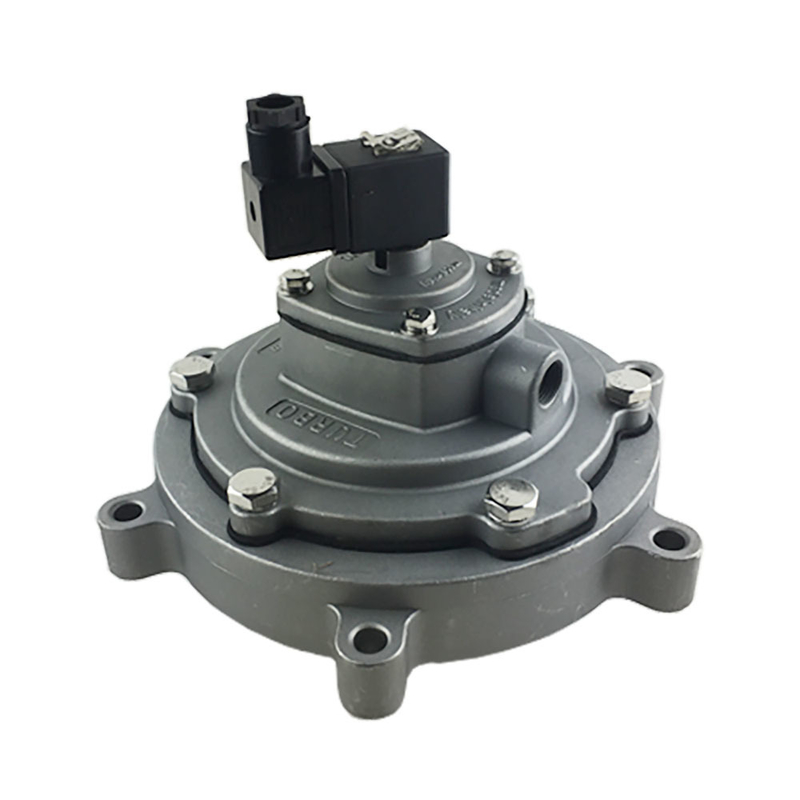

شیر پالس الکترومغناطیسی TURBO SQP75-IN DN80 برای حذف گرد و غبار SQP75 شیر پالس الکترومغناطیسی 3 اینچی زیر آب

توضیحات محصول:

اصول عملیاتی
بر اساس تکنولوژی پالس جت، بلافاصله از طریق کنترل الکترومغناطیسی یا پنوماتیک هوا فشرده را آزاد می کند تا جریان پالس هوایی با سرعت بالا را تشکیل دهد،که کیسه های فیلتر/ کارتریج ها را تمیز می کند و گرد و غبار متصل را از بین می برد.

روش های کنترل
کنترل الکترومغناطیسی: دریچه دریچه به سرعت توسط دریچه سولنویدی که سیگنال های الکتریکی را دریافت می کند، با سرعت پاسخ سریع (سطح میلی ثانیه) باز/بند می شود.
کنترل پنوماتیک: توسط یک شیر کنترل پنوماتیک هدایت می شود و برای محیط های با فشار بالا و محیط های خشن (مانند دمای بالا و موارد خوردگی) مناسب است.

فشار کاری
معمولاً 0.4-0.7MPa (مدل های ویژه می توانند با فشار های بالاتر سازگار شوند). ثبات فشار به طور مستقیم بر نیروی تنفس و اثر تمیز کردن خاکستری تأثیر می گذارد.

حجم و زمان تنفس
حجم تنفس: مقدار هوا فشرده ای که در یک زمان آزاد می شود (بر اساس قطر و فشار دریچه شیر) که باید با اندازه کیسه فیلتر/کارتریج مطابقت داشته باشد.
زمان تنفس: به طور کلی 0.05-0.2 ثانیه، که می تواند از طریق سیستم کنترل تنظیم شود. اگر بیش از حد کوتاه باشد، تمیز کردن خاکستر ناقص خواهد بود؛ اگر بیش از حد طولانی باشد، انرژی هدر خواهد رفت.

زمان پاسخ
زمان از دریافت سیگنال تا باز شدن کامل معمولا ≤50 میلی ثانیه است. پاسخ سریع می تواند از دست دادن هوا فشرده را کاهش دهد و فرکانس تمیز کردن خاکستری را افزایش دهد.

اندازه رابط
قطر لوله ورودی هوا و خروجی هوا (که به لوله تنفسی متصل است). مشخصات رایج شامل DN20، DN25، DN32 و غیره (یا مشخصات اینچی 1/2 "، 3/4 " و غیره) ،که باید با خط لوله سیستم مطابقت داشته باشند.

روش کار
هوای فشرده خشک و تمیز (محتوای روغن ≤0.5ppm، محتوای آب ≤-40°C نقطه عطس) برای جلوگیری از انسداد یا خوردگی بدن شیر توسط ناخالصی ها.

دمای کار
مدل های معمولی: -10 °C ~ 60 °C (بر اساس کنترل الکترومغناطیسی).
مدل های با دمای بالا: می توانند به بالاتر از 150 درجه سانتیگراد تطبیق یابند (نیاز به استفاده از مواد مهر و موم مقاوم به دمای بالا و مواد بدن شیر).

مقاومت در برابر خوردگی
مواد بدن شیر می تواند آهن ریخته شده، آلیاژ آلومینیوم (با درمان ضد خوردگی سطحی) یا فولاد ضد زنگ (304/316) باشد.مدل های فولاد ضد زنگ برای محیط های مرطوب و خوردنی مناسب هستند (مانند صنایع شیمیایی و صنایع سوختن زباله).

سطح حفاظت
سطح حفاظت از قسمت کویل الکترومغناطیسی معمولا IP65 (دستگیر گرد و غبار و محافظت در برابر اسپری آب با فشار پایین) است و برخی از مدل ها می توانند IP67 را به دست آورند.سازگاری با شرایط کاری با گرد و غبار بیشتر.

ساختار بدن شیر
آن یک ساختار دیافراگم را اتخاذ می کند (بخش اصلی آن یک دیافراگم لاستیکی است). دریچه شیر از طریق تغییر شکل سریع دیافراگم باز / بسته می شود.که دارای ویژگی های مهر و موم خوب است، فرسایش کم و عمر طولانی.

مواد دیافراگم
مواد رایج لاستیک نیتریل (NBR، مقاوم در برابر روغن و مقاوم در برابر فرسایش) و لاستیک فلور (FKM، مقاوم در برابر درجه حرارت بالا و مقاوم در برابر خوردگی شیمیایی) است.انتخاب بستگی به محیط کار و دمای دارد.

پارامترهای فنی:

اصل کار









ویژگی های اصلی

1) ساختار ساده در نوع خطی ، آسان در نصب و نگهداری.

2) استفاده از اجزای پیشرفته مارک مشهور جهانی در قطعات پنوماتیک ، قطعات الکتریکی و قطعات عملیاتی.

3) فشار بالا کلانک دوگانه برای کنترل افتتاح و بسته شدن قالب.

4) کار در یک اتوماسیون بالا و فکری،هیچ آلودگی

5) برای اتصال به کانویر هوا که می تواند به طور مستقیم با ماشین پر کردن متصل شود، یک لینکر را اعمال کنید.

نقشه ابعاد

کاربردها:

دریچه های پالس جت ، همچنین به عنوان دریچه های پالس شیر پنوماتیک شناخته می شوند ، قطعات متنوعی هستند که در صنایع و سناریوهای مختلف کاربرد دارند.که از چین آمده و دارای گواهینامه CE هستند.، محصولات قابل اعتماد و با کیفیت بالا هستند که برای طیف گسترده ای از کاربردهای مختلف مناسب هستند.

این دریچه های پالس در سناریو هایی که نیاز به کنترل کارآمد جریان هوای پاک دارند ضروری هستند.آنها دوام و عملکرد قابل اعتماد حتی در محیط های چالش برانگیز ارائه می دهنددرجه حفاظت IP65 تضمین می کند که شیرها در برابر گرد و غبار و رطوبت محافظت می شوند و آنها را برای کاربردهای داخلی و خارجی مناسب می کند.

محدوده دمای محیط از -30 °C تا +40 °C سازگاری این دریچه های پالس جت را بیشتر می کند و به آنها امکان می دهد در شرایط آب و هوایی مختلف به طور موثر کار کنند.کار در محدوده فشار 0.1 تا 0.8MPa، این دریچه ها قادر به پاسخگویی به الزامات سیستم های پنوماتیک مختلف هستند.

چه در محیط های صنعتی، کارخانه های تولیدی، سیستم های جمع آوری گرد و غبار، یا سایر کاربردهای پنوماتیک،این دریچه های پالس جت از TURBO می توانند به طور یکپارچه برای افزایش بهره وری عملیاتی ادغام شوندحداقل مقدار سفارش 1 و گزینه های قیمت گذاری انعطاف پذیر از طریق مذاکره این شیرها را در دسترس شرکت های هر مقیاس قرار می دهد.

با گزینه های بسته بندی از جمله کارتن یا سفارشی سازی بر اساس نیازهای مشتری، زمان تحویل 1-7 روز کاری پس از پرداخت تضمین دسترسی سریع به دریچه ها است.مشتریان می توانند از روش های پرداخت مانند T / T انتخاب کنند، وسترن یونیون و پی پال، که به راحتی خرید اضافه می کند.

با ظرفیت عرضه 5000 قطعه در ماه، کسب و کارها می توانند به دست آوردن ثابت این دریچه های پالس جت با عملکرد بالا برای پاسخگویی به نیازهای عملیاتی خود اعتماد کنند.آیا برای نصب جدید یا تعویض شیرهای موجود، دریچه های جت پالس TURBO یک راه حل قابل اعتماد برای کنترل جریان هوا در سیستم های پنوماتیک ارائه می دهند.

بسته بندی و حمل:

این دریچه پالس جت به دقت بسته بندی شده تا اطمینان حاصل شود که تحویل امن به شما است.شیر به طور ایمن در یک جعبه کارتونی با دوام با پوشش کف محافظ قرار داده می شود تا از هرگونه آسیب در طول حمل و نقل جلوگیری شود.

برای حمل و نقل، ما با حامل های قابل اعتماد همکاری می کنیم تا سفارش شما به سرعت و به طور موثر تحویل داده شود.
