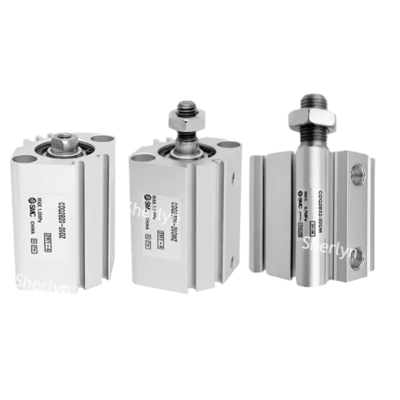

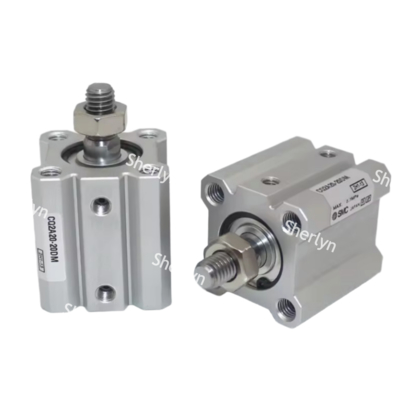

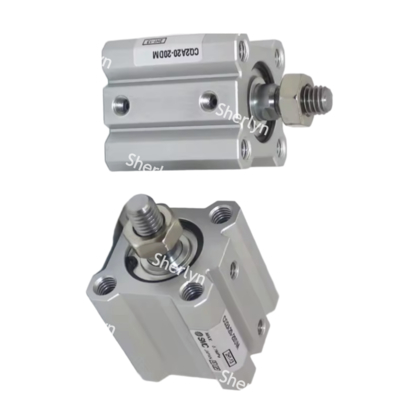

SMC Compact Cylinder Standard Type Double Acting Single Rod سری CQ2 سری CQ2A12-30D

• روش عملکرد سیلندر

  [دو کاره] دو کاره

• روش عملکرد میله

  میله های تکی

• شکل بدنه اصلی

  [شکل بلوکی] سیلندر صفحه ای

• قطر داخلی سیلندر (لوله)

  12

• کورس

  30

• عملکرد اضافی

  استاندارد

• محیط، کاربردها

  استاندارد

• دمای عملیاتی

  -10～70

• فشار عملیاتی

  0.07～1

• بالشتک

  -

• مشخصات فنی

  بدون آهنربای داخلی

• نوع کورس

  -

• براکت پشتیبانی

  هر دو انتها رزوه شده

• نوع رزوه پورت

  پیچ M

• گزینه های بدنه

  استاندارد (رزوه داخلی انتهای میله)

• سوئیچ های خودکار

  -

• سیم رابط

  -

• تعداد سوئیچ ها

  -

• اتصالات فلزی نوک میله

  بدون براکت

• مشخصات سفارشی

  هیچکدام

• نوع

  نوع پنوماتیک

• سفارش ساخت (نوع شلنگ)

  -

• شیار نصب سوئیچ خودکار

  هیچکدام

• پیچ نصب

  هیچکدام

• روش رهاسازی دستی

  -

• مشخصات سفارشی (محل نصب براکت ترانیون)

  -

• گزینه

  محصول استاندارد (بدون گزینه)

• -

  -

توضیحات محصول:

این محصول دارای طراحی فوق العاده باریکی است که برای محیط های محدود از نظر فضا ایده آل است.

طول کلی به طور قابل توجهی کوتاه شده است، با حداقل عرض از 7.5 میلی متر (شیر SJ2000) تا 10 میلی متر (شیر SJ3000). این امر آن را برای وسایل و تجهیزات اتوماسیون با فضای محدود مناسب می کند.

این محصول 5٪ تا 13٪ سبک تر از CQ2 قدیمی است که به کاهش بار تجهیزات کمک می کند.

این محصول یک شیار سوئیچ مغناطیسی چهار طرفه ارائه می دهد که امکان نصب سوئیچ های مغناطیسی چهار جهته را برای انعطاف پذیری بیشتر در طرح بندی فراهم می کند. سوئیچ در یک شیار بدون بیرون زدگی تعبیه شده است تا از تداخل جلوگیری شود. علاوه بر این، لوازم جانبی مدولار مانند پیچ های نصب استاندارد و اتصالات انتهایی میله ارائه می شود، با اجزای نصب دو گوش/پایه اختیاری موجود است که نیاز به تهیه اضافی را از بین می برد.

این محصول آب بندی و بافر را با مهر و موم های لاستیکی نیتریل (NBR) ارائه می دهد که برای محیط هایی از -10 درجه سانتیگراد تا 70 درجه سانتیگراد مناسب است. برخی از مدل ها همچنین دارای یک پد بالشتک لاستیکی استاندارد برای کاهش ضربه ترمینال هستند. با سطح حفاظت IP65 (بدنه شیر استیل ضد زنگ با NEMA 4X مطابقت دارد)، این محصول در برابر گرد و غبار و محیط های مرطوب مقاوم است.

کاربردها:

نوع استاندارد CQ2-Z (قطر سیلندر 20-50 میلی متر) برای گیره بازوی رباتیک و مرتب سازی نوار نقاله در اتوماسیون صنعتی استفاده می شود. این موقعیت یابی دقیق و جابجایی کارآمد را برای برنامه های مختلف ارائه می دهد.

سری CQ2K که دارای میله غیر جمع شونده است، اطمینان می دهد که اجزا بدون خطاهای چرخشی مونتاژ می شوند. این نوع سیلندر برای کارهای مونتاژ دقیق در خطوط تولید الکترونیکی ایده آل است.

سیستم حذف گرد و غبار شامل CQ2B160 با قطر سیلندر بزرگ 160 میلی متر است. این سیلندر شیر بالابر را در ترکیب با یک شیر پالس برای فرآیندهای تمیز کردن گرد و غبار موثر هدایت می کند.

سری CQ2 □ S برای مقاومت در برابر بارهای جانبی و فشارها طراحی شده است و آن را برای مدیریت سطل های ذخیره سازی حاوی مواد پودری مناسب می کند.

در عملیات ماشین آلات مواد غذایی، سیلندر مقاوم در برابر آب CQ2-R/V قابل شستشو است و مجهز به مهر و موم های EPDM است تا از سازگاری با محیط های استریل اطمینان حاصل شود.

در سناریوهای با دمای بالا، سیلندر با بدنه شیر استیل ضد زنگ و مهر و موم FKM (سفارشی) می تواند دمای تا 120 درجه سانتیگراد را تحمل کند و آن را برای استفاده در محیط هایی با دمای بالا فوری مناسب می کند.

SMC سیلندر فشرده CQ2 را با یک بدنه جدید بازطراحی کرده است و امکان نصب سوئیچ های خودکار را در هر یک از 4 سطح، بسته به شرایط نصب، فراهم می کند. شیارهای نصب سوئیچ خودکار جایگزین ریل های نصب CQ2 شده اند و از بیرون زدگی سوئیچ های خودکار جلوگیری می کنند و سهولت و ایمنی کار را بهبود می بخشند.

ویژگی ها:
● دو کاره، میله تکی، سیلندر فشرده
● اندازه سوراخ *: 12، 16، 20، 25، 32، 40، 50، 63، 80، 100
● محدوده کورس استاندارد *: 5 تا 100
● رزوه های پورت: M *; Rc، NPT یا G *
● سوئیچ خودکار قابل استفاده

پشتیبانی و خدمات:

تیم متخصصان پشتیبانی فنی ما متعهد به کمک به شما در مورد هرگونه سوال یا مشکلی است که ممکن است در مورد محصول سیلندر پنوماتیک پیستونی ما داشته باشید. چه به کمک در نصب، عیب یابی یا نگهداری نیاز داشته باشید، ما اینجا هستیم تا راهنمایی و پشتیبانی تخصصی ارائه دهیم.

علاوه بر پشتیبانی فنی، ما همچنین طیف وسیعی از خدمات را ارائه می دهیم تا اطمینان حاصل شود که سیلندر پنوماتیک پیستونی شما به طور موثر و قابل اطمینان کار می کند. خدمات ما ممکن است شامل آموزش محصول، برنامه های نگهداری، خدمات تعمیر و گزینه های سفارشی سازی برای پاسخگویی به نیازهای خاص شما باشد.

بسته بندی و حمل و نقل:

بسته بندی محصول:

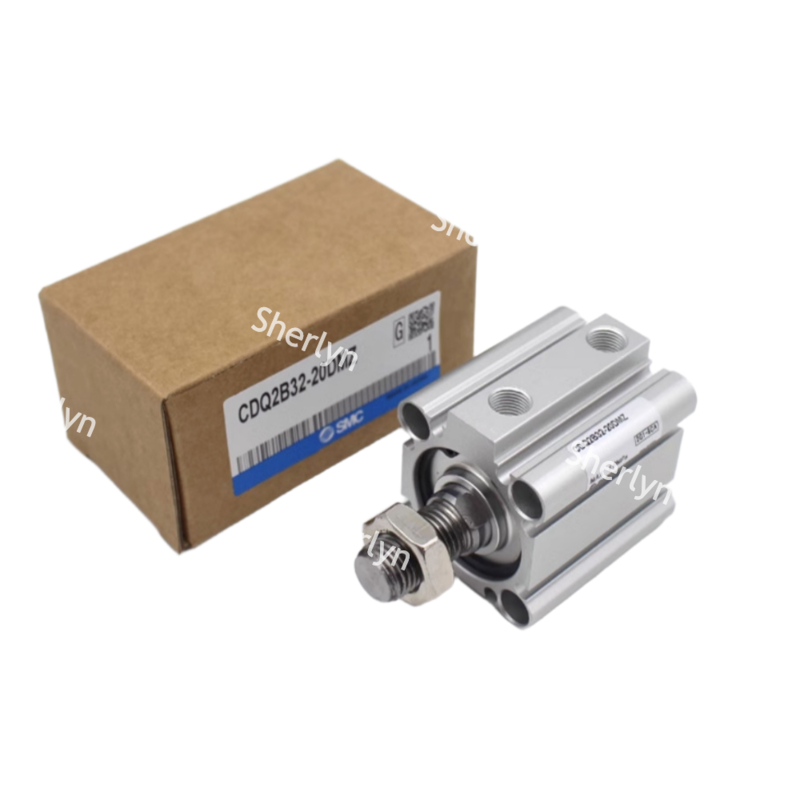

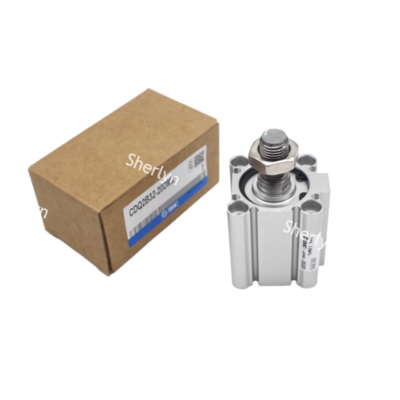

سیلندر پنوماتیک پیستونی با دقت در یک جعبه مقوایی محکم بسته بندی می شود تا از ایمنی آن در حین حمل و نقل اطمینان حاصل شود. هر سیلندر در مواد محافظ پیچیده می شود تا از هرگونه آسیب یا خراش جلوگیری شود.
