توضیحات محصول:

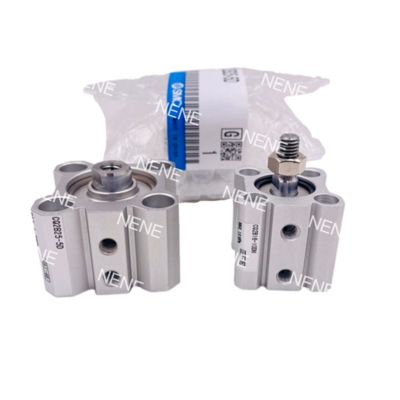

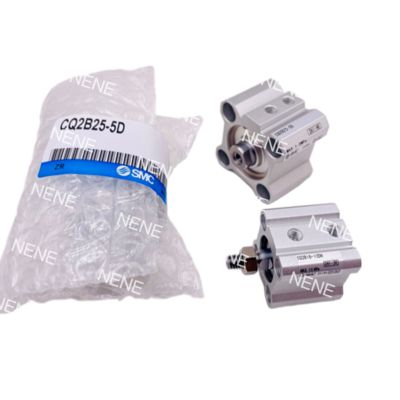

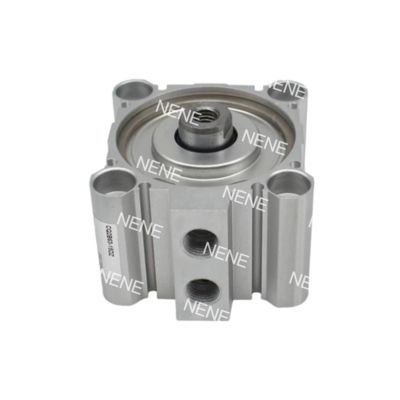

بطری های فوق فشرده سری SMC CQ2A
این سیلندر ها در کاربردهای با فضای محدود حرکت خطی با دقت بالا را فراهم می کنند. آنها دارای اندازه 12 میلی متر هستند و گزینه های ضربه را از 5 میلی متر تا 50 میلی متر ارائه می دهند.سیلندر ها دو کار می کنند، باعث می شود آنها 30٪ کوتاه تر از بطری های استاندارد در حالی که عملکرد قوی را حفظ می کنند.
ساخته شده از آلومینیوم هوافضا با آنودیزاسیون سخت، آنها می توانند در 0.05-1.0MPa (7-145 psi) کار کنند تا حداکثر فشار 90N را تولید کنند. مهر و موم های پیش لیز شده عملکرد بدون نگهداری را تضمین می کنند،و میدان های مغناطیسی یکپارچه اجازه می دهد تا برای نصب سنسور.
این سیلندر ها با سیستم لوازم جانبی ماژولار SMC که شامل راهنماها، شیرها و براکت های نصب می شود، سازگار هستند.
ویژگی ها:
1طراحی بهینه سازی فضا
فوق کمپکت:عرض 24 میلی متر، 40٪ کوتاه تر از سیلندر های ISO (به عنوان مثال، 82mm @ 50mm stroke)
وزن کم:بدن آلومینیومی بهینه شده با توپولوژی (0.15kg @ 50mm stroke)
ادغام ماژولار:نصب مستقیم با راهنماهای MXS / شیر VQ
2. عملکرد دقیق
فشار متعادل:نیروی دو طرفه 90N±3٪ @1.0MPa
سرعت بالا:عملکرد 500mm/s، زمان پاسخ 0.15s @ 50mm stroke
کفپوش قابل تنظیم:خنک کننده هیدرولیک اختیاری (0.043J جذب)
3. دوام بهتر
گزینه دمای وسیع:- XB6 مهر و موم برای -40 ~ 150 ° C (-40 ~ 302 ° F) کار
مقاومت در برابر خوردگی:- کیت فولاد ضد زنگ XC6 (SUS304 rod)
حفاظت IP65:-XC4 پاک کننده های دوگانه برای محیط های گرد و غبار / کثیف
4. نصب هوشمند
4-سفرهاي حسگر:سازگار با سنسورهای D-M9N (فلت 3.5mm)
8 سبک نصب:پیچ های از پیش بارگذاری شده برای پیکربندی های نوع A/L/D
تنظیم ضربه:±5mm تغییر مسیر با ماژول -XC8
5مهندسی پیشرفته
سوراخ سخت آنودیزه شده:پوشش 25μm، مقاومت لباس 3 ×
میله کرومی سخت:0ضخامت 0.02mm، ضریب اصطکاک μ≤0.15
مهر و موم های بدون نشت:ترکیب X271 FKM، <0.1mL/min نشت @ 0.5MPa
کاربردها:
تولید الکترونیک
دستکاری میکرو اجزای:مدل های 5-15 میلی متری کوتاه مدت امکان انتخاب و قرار دادن دقیق از اجزای SMD 0201 در مونتاژ PCB را فراهم می کنند و تکرار پذیری ±0.05mm را به دست می آورند.
سیستم های علامت گذاری لیزر:ضربه های 20-30 میلی متری سر های علامت گذاری را با بازخورد موقعیت از طریق سنسورهای D-M9N هدایت می کنند و دقت تراز را تحت انحراف 0.1 میلی متر تضمین می کنند.
تجهیزات پزشکی و آزمایشگاهی
انتقال نمونه تشخیصی:انواع 35-50 میلی متری با کیت های فولاد ضد زنگ -XC6 نمونه های بیولوژیکی را در تحلیلگرها اداره می کنند و از آلودگی در محیط های سازگار با FDA جلوگیری می کنند.
پخش رژکتور:عملکرد با فشار پایین (0.05MPa) به دقت دوز 0.1mL مایع در ابزارهای IVD با استفاده از واحدهای 10mm stroke می رسد.
سلول های اتوماتیک فشرده
بازرسی نوری:سیلندر های 40 میلی متری دوربین های AOI را در سرعت 50-200 میلی متر در ثانیه تنظیم می کنند و لرزش را در طول تصویربرداری بزرگنمایی به حداقل می رسانند.
روبات هاي آخرين اثرگذار:یکپارچه با روبات های همکاری برای قرار دادن قطعات سبک (25mm stroke, M3 rod threads) در زیر 0.5s cycle times.
ماشین آلات بسته بندی
برش سریع:مدل های 50 میلی متری تیغه ها را در سیستم های بسته بندی فیلم حرکت می دهند و برش ها را در 0.2 ثانیه در 1.0MPa با کمر هیدرولیکی برای کاهش شوک تکمیل می کنند.
جهت گیری برچسب:نسخه های 15 میلی متری با گوش های نصب شده -DZ انحرافات موقعیت برچسب ≤0.3mm را در خطوط بسته بندی پف دارویی اصلاح می کنند.
مطالعه موردی:
یک سازنده دستگاه پزشکی ضخامت دستگاه را با استفاده از CQ2A12-30DMZ با سنسورهای 4 طرفی 42٪ کاهش داد و زمان توقف را در سیستم های بارگیری کارتریج 70٪ کاهش داد.
پشتیبانی و خدمات:
پشتیبانی فنی محصول و خدمات ما برای سیلندر پنوماتیک پیستون شامل:
- کمک به رفع مشکلات برای هر گونه مسائل عملیاتی
- راهنمای نصب و نگهداری مناسب
- آموزش و نمایش محصولات
- اطلاعات و پشتیبانی از ضمانت
- خدمات تعمیر و تعویض
بسته بندی و حمل:
نام محصول: سیلندر پنوماتیک پیستون
توضیحات: یک سیلندر پنوماتیک با کیفیت بالا با طراحی پیستون با دوام برای عملکرد کارآمد.
محتویات بسته بندی: - 1 سیلندر پنوماتیک پیستون - راهنمای استفاده
ابعاد بسته بندی: 10 "x 4" x 4 "
روش حمل: حمل استاندارد
هزینه حمل و نقل: 10 دلار00
