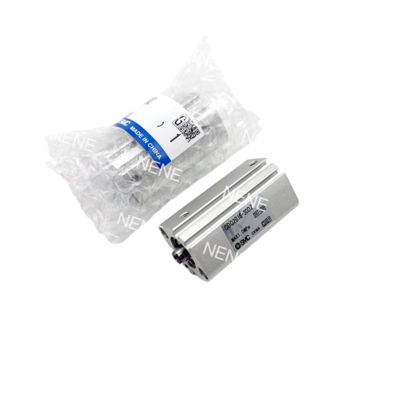

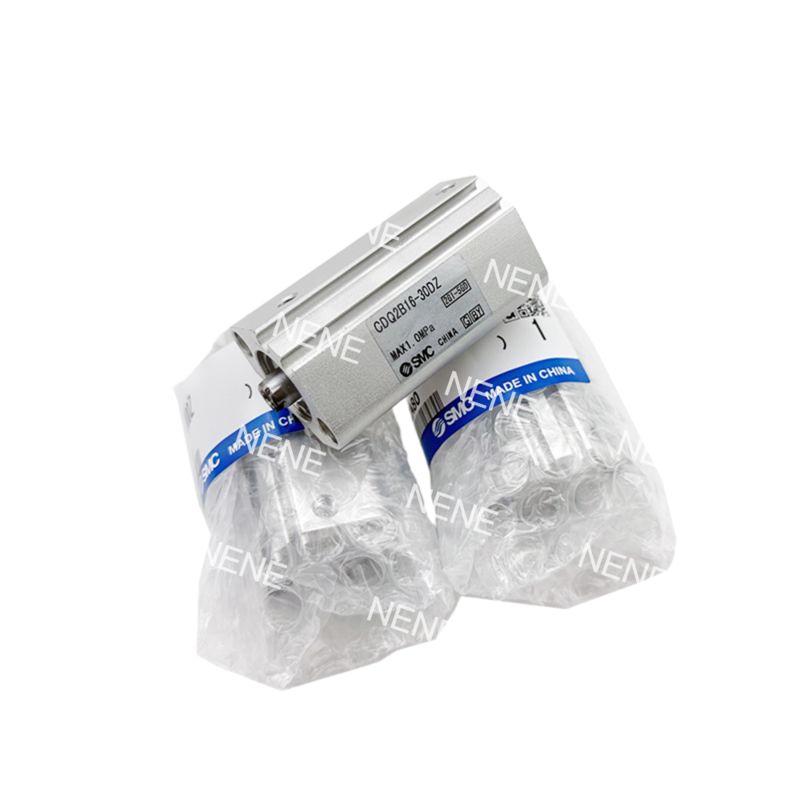

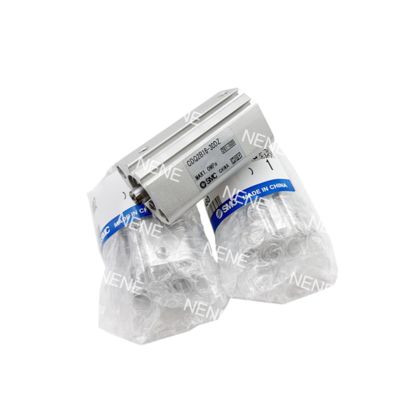

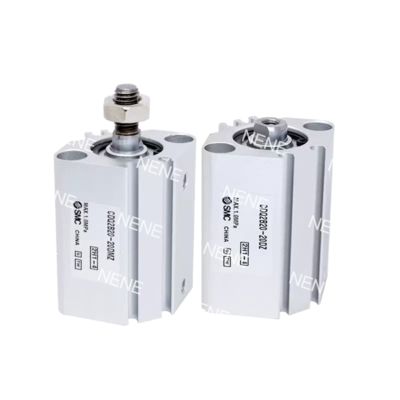

واحد چوبی سیلندری دو طرفه CQ2A12-30D SMC 12mm سوراخ 30mm ضربه

توضیحات محصول:

سیلندرهای فوق العاده فشرده سری SMC CQ2A حرکت خطی دقیقی را برای کاربردهایی با فضای محدود ارائه می دهند. با اندازه سوراخ 12 میلی متری و گزینه های کورس از 5 میلی متر تا 50 میلی متر، این سیلندرهای میله ای منفرد دو کاره 30٪ کوتاهتر از سیلندرهای استاندارد هستند و در عین حال عملکرد قوی را حفظ می کنند. ساخته شده از آلومینیوم درجه هوافضا با آنودایز سخت، آنها در 0.05-1.0MPa (7-145 psi) کار می کنند تا حداکثر رانش 90N را ارائه دهند.

واشرهای از قبل روغن کاری شده، عملکرد بدون نیاز به تعمیر و نگهداری را تضمین می کنند و میدان های مغناطیسی یکپارچه، نصب سنسور را تسهیل می کنند. سیلندرها با سیستم لوازم جانبی مدولار SMC سازگار هستند که شامل راهنماها، شیرها و براکت های نصب می شود.

ویژگی ها:

فوق العاده فشرده: عرض 24 میلی متر، 40٪ کوتاهتر از سیلندرهای ISO (به عنوان مثال، 82 میلی متر @ کورس 50 میلی متر)

سبک وزن: بدنه آلومینیومی بهینه شده توپولوژی (0.15 کیلوگرم @ کورس 50 میلی متر)

ادغام مدولار: نصب مستقیم با راهنماهای MXS / شیرهای VQ

رانش متعادل: نیروی دو جهته 90N±3% @ 1.0MPa

سرعت بالا: عملکرد 500 میلی متر بر ثانیه، زمان پاسخ 0.15 ثانیه @ کورس 50 میلی متر

بالشتک قابل تنظیم: دمپر هیدرولیک اختیاری (جذب 0.043J)

گزینه دمای گسترده: واشرهای -XB6 برای عملکرد -40~150 درجه سانتیگراد (-40~302 درجه فارنهایت)

مقاومت در برابر خوردگی: کیت فولاد ضد زنگ -XC6 (میله SUS304)

حفاظت IP65: پاک کننده های دوگانه -XC4 برای محیط های گرد و غبار / کثیفی

شیارهای سنسور 4 طرفه: سازگار با سنسورهای D-M9N (شیار Φ3.5mm)

8 سبک نصب: پیچ های از پیش بارگذاری شده برای پیکربندی های نوع A/L/D

تنظیم کورس: اصلاح حرکت ±5 میلی متر با ماژول -XC8

سوراخ آنودایز سخت: پوشش 25 میکرومتر، مقاومت در برابر سایش 3 برابر

میله آبکاری شده با کروم سخت: ضخامت 0.02 میلی متر، ضریب اصطکاک μ≤0.15

واشرهای بدون نشتی: ترکیب X271 FKM،نشتی <0.1mL/min @ 0.5MPa

کاربردها:

تولید الکترونیک

جابجایی میکرو کامپوننت: مدل های با کورس کوتاه از 5-15 میلی متر برای انتخاب و قرار دادن دقیق اجزای 0201 SMD در مونتاژ PCB استفاده می شود و تکرارپذیری را در محدوده ±0.05 میلی متر به دست می آورند.

سیستم های علامت گذاری لیزری:هد مارک گذاری با کورس 20-30 میلی متر و بازخورد موقعیت از طریق سنسورهای D-M9N هدایت می شوند و دقت تراز را با انحراف کمتر از 0.1 میلی متر تضمین می کنند.

تجهیزات پزشکی و آزمایشگاهی

انتقال نمونه تشخیصی:انواع با کورس بین 35-50 میلی متر و کیت های فولاد ضد زنگ -XC6 برای جابجایی نمونه های بیولوژیکی در آنالایزرها استفاده می شود، بنابراین از آلودگی در محیط های مطابق با FDA جلوگیری می شود.

توزیع معرف:عملکرد در فشار کم (0.05MPa)، دستیابی به دقت دوز مایع 0.1 میلی لیتر در ابزارهای IVD از طریق استفاده از واحدهای کورس 10 میلی متری.

سلول های اتوماسیون فشرده

بازرسی نوری:سیلندرهایی با کورس 40 میلی متری دوربین های AOI را با سرعت های تنظیم شده از 50-200 میلی متر بر ثانیه قرار می دهند و لرزش را در حین تصویربرداری با بزرگنمایی بالا به حداقل می رسانند.

انتها-افکتورهای رباتیک:ادغام شده با ربات های مشارکتی برای قرار دادن قطعات سبک وزن، مجهز به کورس 25 میلی متری و رزوه های میله M3، که تحت زمان چرخه 0.5 ثانیه کار می کنند.

ماشین آلات بسته بندی

برش با سرعت بالا:کورس های 50 میلی متری برای فعال کردن تیغه ها در سیستم های آب بندی فیلم استفاده می شود و برش ها را در 0.2 ثانیه در 1.0MPa با بالشتک هیدرولیک برای کاهش ضربه تکمیل می کند.

تراز برچسب:نسخه هایی با کورس 15 میلی متری و گوش های نصب -DZ انحرافات موقعیت برچسب را در خطوط بسته بندی تاول دار دارویی ≤0.3 میلی متر اصلاح می کنند.

مطالعه موردی:یک تولید کننده دستگاه های پزشکی با پیاده سازی CQ2A12-30DMZ با سنسورهای 4 طرفه، 42٪ کاهش در ضخامت دستگاه به دست آورد که منجر به 70٪ کاهش زمان خرابی در سیستم های بارگیری کارتریج شد.

پشتیبانی و خدمات:

پشتیبانی و خدمات فنی محصول ما برای سیلندر پنوماتیک پیستونی شامل موارد زیر است:

- کمک در نصب و راه اندازی

- راهنمایی عیب یابی

- نکات و توصیه های نگهداری

- خدمات تعمیر

- آموزش و منابع محصول

بسته بندی و حمل و نقل:

بسته بندی محصول:

سیلندر پنوماتیک پیستونی با دقت در یک جعبه مقوایی محکم بسته بندی می شود تا اطمینان حاصل شود که با خیال راحت و در شرایط عالی به شما می رسد.

حمل و نقل:

ما خدمات حمل و نقل سریع و قابل اعتمادی را برای سیلندر پنوماتیک پیستونی ارائه می دهیم. سفارش شما به سرعت پردازش شده و ظرف 1-2 روز کاری ارسال می شود. بسته به موقعیت مکانی شما، زمان تحویل ممکن است متفاوت باشد، اما ما تلاش می کنیم تا محصول شما را در اسرع وقت به دست شما برسانیم.
