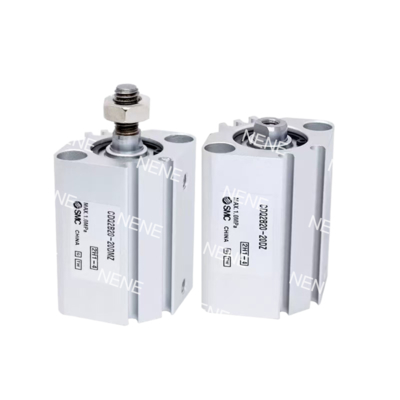

SMC سیکلینگر پنوماتیک پیستون CQ2A12-25D

توضیحات محصول:

سیلندرهای فوق‌العاده فشرده سری SMC CQ2A حرکت خطی با دقت بالا را در کاربردهایی با فضای محدود ارائه می‌دهند. این سیلندرها که دارای اندازه سوراخ 12 میلی‌متری با گزینه‌های کورس 5/10/15/20/25/30/35/40/45/50 میلی‌متری هستند، سیلندرهای میله‌ای منفرد دو کاره را با 30٪ طول کوتاه‌تر از سیلندرهای استاندارد با عملکردی قوی ترکیب می‌کنند.

این سیلندرها که از آلومینیوم درجه هوافضا با آنودایز سخت ساخته شده‌اند، با فشار 0.05-1.0 مگاپاسکال (7-145 psi) کار می‌کنند تا حداکثر رانش 90 نیوتن را تولید کنند. مهر و موم‌های از قبل روغن‌کاری شده، عملکرد بدون نیاز به تعمیر و نگهداری را امکان‌پذیر می‌کنند، در حالی که میدان‌های مغناطیسی یکپارچه از نصب سنسور پشتیبانی می‌کنند.

سازگار با سیستم لوازم جانبی مدولار SMC از جمله راهنماها، شیرها و براکت‌های نصب.

ویژگی‌ها:

فوق‌العاده فشرده: 24 میلی‌متر عرض، 40٪ کوتاه‌تر از سیلندرهای ISO (به عنوان مثال، 82 میلی‌متر در کورس 50 میلی‌متر )

سبک وزن: بدنه آلومینیومی بهینه شده از نظر توپولوژی ( 0.15 کیلوگرم در کورس 50 میلی‌متر )

ادغام مدولار: نصب مستقیم با راهنماهای MXS/شیرهای VQ

رانش متعادل: 90N±3% نیروی دو جهته در 1.0MPa

سرعت بالا: 500 میلی‌متر بر ثانیه عملکرد، 0.15 ثانیه زمان پاسخ در کورس 50 میلی‌متر

ضربه‌گیر قابل تنظیم: دمپر هیدرولیکی اختیاری ( جذب 0.043J )

گزینه دمای گسترده: مهر و موم‌های -XB6 برای -40~150°C (-40~302°F) عملکرد

مقاومت در برابر خوردگی: کیت فولاد ضد زنگ -XC6 ( میله SUS304 )

حفاظت IP65: برف پاک‌کن‌های دوگانه -XC4 برای محیط‌های گرد و غبار/آلودگی

شیارهای سنسور 4 طرفه: سازگار با سنسورهای D-M9N ( شیار Φ3.5mm )

8 سبک نصب: پیچ‌های از پیش بارگذاری شده برای پیکربندی‌های نوع A/L/D

تنظیم کورس: ± 5 میلی‌متر اصلاح حرکت با ماژول -XC8

سوراخ آنودایز سخت: 25μm پوشش، 3× مقاومت در برابر سایش

میله آبکاری شده با کروم سخت: 0.02 میلی‌متر ضخامت، μ≤ 0.15 ضریب اصطکاک

مهر و موم‌های بدون نشتی: ترکیب X271 FKM , < 0.1mL/min نشتی در 0.5MPa

کاربردها:

جابجایی میکرو کامپوننت: مدل‌های کورس کوتاه از 5 تا 15 میلی‌متر، عملیات دقیق انتخاب و قرار دادن اجزای 0201 SMD را در مونتاژ PCB تسهیل می‌کنند و تکرارپذیری ±0.05 میلی‌متر را ارائه می‌دهند.

سیستم‌های علامت‌گذاری لیزری: این سیستم‌ها که دارای کورس 20 تا 30 میلی‌متری هستند، هد‌های علامت‌گذاری را که مجهز به بازخورد موقعیت از طریق سنسورهای D-M9N هستند، هدایت می‌کنند و از دقت تراز در انحراف 0.1 میلی‌متری اطمینان حاصل می‌کنند.

انتقال نمونه تشخیصی: انواع کورس 35-50 میلی‌متری، مجهز به کیت‌های فولاد ضد زنگ -XC6، برای جابجایی نمونه‌های بیولوژیکی در آنالایزرها طراحی شده‌اند و از آلودگی در تنظیمات مطابق با FDA جلوگیری می‌کنند.

توزیع معرف: با عملکرد در فشار کم (0.05MPa)، واحدهای دارای قابلیت کورس 10 میلی‌متری به دقت دوز مایع 0.1 میلی‌لیتر در ابزارهای IVD دست می‌یابند.

بازرسی نوری: سیلندرهای با کورس 40 میلی‌متری دوربین‌های AOI را با سرعت‌های قابل تنظیم 50-200 میلی‌متر بر ثانیه قرار می‌دهند و لرزش را در طول تصویربرداری با بزرگنمایی بالا به حداقل می‌رسانند.

انتها-افکتورهای رباتیک: این سیستم‌ها که با ربات‌های مشارکتی ادغام شده‌اند، درج قطعات سبک وزن را با ظرفیت کورس 25 میلی‌متری و رزوه میله M3 تسهیل می‌کنند و زمان چرخه را کمتر از 0.5 ثانیه به دست می‌آورند.

برش با سرعت بالا: مدل‌های دارای قابلیت کورس 50 میلی‌متری تیغه‌ها را در سیستم‌های آب‌بندی فیلم فعال می‌کنند و برش‌ها را در 0.2 ثانیه با فشار 1.0 مگاپاسکال با ضربه‌گیر هیدرولیکی برای کاهش ضربه انجام می‌دهند.

تراز برچسب: نسخه‌های دارای کورس 15 میلی‌متری و گوشه‌های نصب -DZ انحرافات موقعیت برچسب ≤0.3 میلی‌متر را در خطوط بسته‌بندی تاول دارویی اصلاح می‌کنند.

یک تولید کننده دستگاه‌های پزشکی با استفاده از محصول CQ2A12-30DMZ با سنسورهای 4 طرفه، 42٪ کاهش در ضخامت دستگاه به دست آورد که منجر به 70٪ کاهش در زمان خرابی برای سیستم‌های بارگیری کارتریج شد.

پشتیبانی و خدمات:

تیم پشتیبانی فنی محصول ما برای سیلندر پنوماتیک پیستونی به ارائه کمک در نصب، عیب‌یابی و نگهداری محصول اختصاص دارد. تکنسین‌های ماهر ما برای ارائه راهنمایی و راه‌حل برای اطمینان از عملکرد و راندمان بهینه سیلندر در دسترس هستند.

علاوه بر پشتیبانی فنی، ما همچنین طیف وسیعی از خدمات را برای سیلندر پنوماتیک پیستونی ارائه می‌دهیم، از جمله گزینه‌های تعمیر و بازسازی. تیم متخصصان ما می‌تواند به سرویس سیلندر برای افزایش طول عمر و حفظ عملکرد آن کمک کند.

بسته‌بندی و حمل و نقل:

نام محصول: سیلندر پنوماتیک پیستونی

توضیحات: سیلندر پنوماتیک پیستونی با کیفیت بالا مناسب برای کاربردهای مختلف صنعتی.

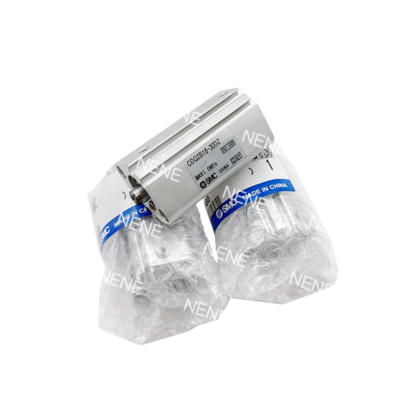

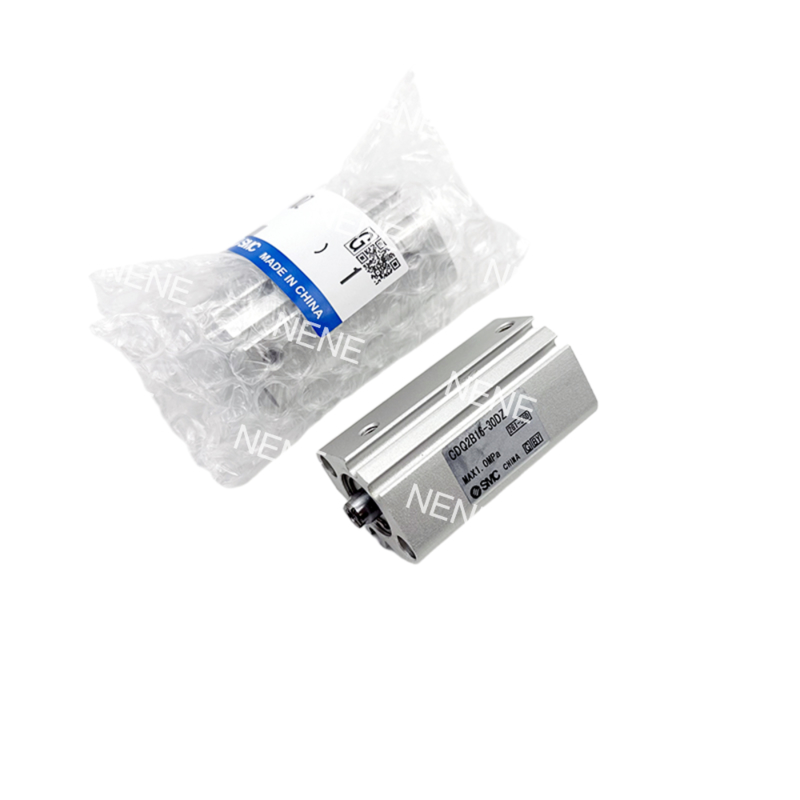

بسته‌بندی: سیلندر پنوماتیک پیستونی به طور ایمن در یک جعبه مقوایی محکم بسته‌بندی می‌شود تا از آسیب در حین حمل و نقل جلوگیری شود.

حمل و نقل: ما حمل و نقل در سراسر جهان را با شرکت‌های حمل و نقل قابل اعتماد ارائه می‌دهیم تا از تحویل ایمن و به موقع سفارش شما اطمینان حاصل کنیم.
