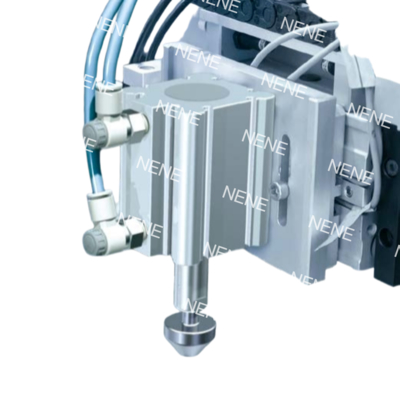

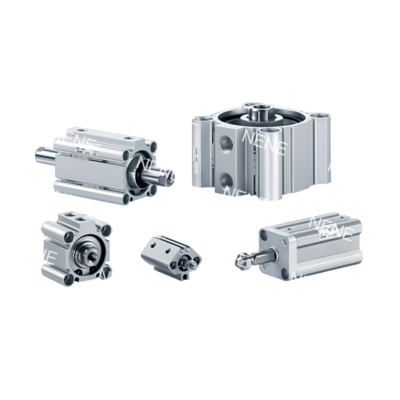

CQ2A12-15DM SMC سیلان پنوماتیک پیستون مایع هوا

توضیحات محصول:

سیلندرهای فوق العاده فشرده سری SMC CQ2A حرکت خطی با دقت بالا را در کاربردهایی که فضای محدودی دارند، ارائه می دهند. این سیلندرهای میله ای منفرد با عملکرد دوگانه با اندازه سوراخ 12 میلی متری و گزینه های کورس از 5 میلی متر تا 50 میلی متر عرضه می شوند. علیرغم اینکه 30 درصد کوتاهتر از سیلندرهای استاندارد هستند، عملکردی بادوام ارائه می دهند و آنها را برای کاربردهای مختلف صنعتی مناسب می کند.

این سیلندرها که با آلومینیوم درجه هوافضا و آنودایز سخت تولید می شوند، قادر به کار در 0.05-1.0MPa (7-145 psi) هستند و می توانند حداکثر رانش 90 نیوتن را ارائه دهند. مهر و موم های از قبل روغن کاری شده آنها به عملکرد بدون نیاز به تعمیر و نگهداری کمک می کند، در حالی که میدان های مغناطیسی یکپارچه نصب سنسور را تسهیل می کنند. علاوه بر این، این سیلندرها با سیستم لوازم جانبی مدولار SMC سازگار هستند و امکان ادغام آسان با لوازم جانبی مانند راهنماها، شیرها و براکت های نصب را فراهم می کنند.

ویژگی ها:

فوق العاده فشرده: با عرض تنها 24 میلی متر، این طراحی 40 درصد کوتاهتر از سیلندرهای ISO است، به عنوان مثال، طول برای کورس 50 میلی متری 82 میلی متر است.

سبک وزن: با داشتن بدنه آلومینیومی بهینه شده از نظر توپولوژی، وزن برای کورس 50 میلی متری تنها 0.15 کیلوگرم است.

ادغام مدولار: این طراحی امکان نصب مستقیم با راهنماهای MXS و شیرهای VQ را فراهم می کند.

رانش متعادل: انتظار نیروی دو جهته 90N±3% در 1.0MPa را داشته باشید.

سرعت بالا: کار با سرعت 500 میلی متر بر ثانیه با زمان پاسخ سریع 0.15 ثانیه برای کورس 50 میلی متری.

بالشتک قابل تنظیم: کاربران گزینه ای برای یک دمپر هیدرولیکی اختیاری با جذب 0.043J دارند.

گزینه دمای گسترده: مجهز به مهر و موم های -XB6، این طراحی می تواند در دماهای بین -40 درجه سانتیگراد تا 150 درجه سانتیگراد (-40 درجه فارنهایت تا 302 درجه فارنهایت) کار کند.

مقاومت در برابر خوردگی: از کیت فولاد ضد زنگ -XC6 با میله SUS304 برای افزایش دوام استفاده می کند.

حفاظت IP65: با پاک کننده های دوگانه -XC4 برای محافظت در برابر گرد و غبار و کثیفی در محیط های مختلف ادغام شده است.

شیارهای سنسور 4 طرفه: سازگار با سنسورهای D-M9N با اندازه شیار Φ3.5mm.

8 سبک نصب: طراحی شده با پیچ های از پیش بارگذاری شده برای پیکربندی های آسان نوع A/L/D.

تنظیم کورس: کاربران می توانند با استفاده از ماژول -XC8 به اصلاح سفر ±5 میلی متر دست یابند.

سوراخ آنودایز سخت: دارای پوشش 25 میکرومتر برای 3 برابر مقاومت در برابر سایش.

میله آبکاری شده با کروم سخت: دارای ضخامت 0.02 میلی متر با ضریب اصطکاک μ≤0.15.

مهر و موم های بدون نشتی: مجهز به مهر و موم های ترکیبی X271 FKM، که نشتی کمتر از 0.1 میلی لیتر در دقیقه در 0.5 مگاپاسکال را تضمین می کند.

برنامه های کاربردی:

انتقال نمونه تشخیصی:انواع کورس 35-50 میلی متری با کیت های فولاد ضد زنگ -XC6 نمونه های بیولوژیکی را در آنالایزرها مدیریت می کنند و از آلودگی در محیط های سازگار با FDA جلوگیری می کنند.

توزیع معرف:عملکرد کم فشار (0.05MPa) به دقت دوز مایع 0.1 میلی لیتر در ابزارهای IVD با استفاده از واحدهای کورس 10 میلی متری دست می یابد.

سلول های اتوماسیون فشرده

بازرسی نوری:سیلندرهای کورس 40 میلی متری دوربین های AOI را با سرعت های قابل تنظیم 50-200 میلی متر بر ثانیه قرار می دهند و لرزش را در طول تصویربرداری با بزرگنمایی بالا به حداقل می رسانند.

انتها-افکتورهای رباتیک:ادغام شده با ربات های مشارکتی برای قرار دادن قطعات سبک وزن (کورس 25 میلی متری، رزوه های میله M3) در زمان چرخه کمتر از 0.5 ثانیه.

ماشین آلات بسته بندی

برش با سرعت بالا:مدل های کورس 50 میلی متری تیغه ها را در سیستم های آب بندی فیلم فعال می کنند و برش ها را در 0.2 ثانیه در 1.0MPa با بالشتک هیدرولیکی برای کاهش ضربه تکمیل می کنند.

تراز برچسب:نسخه های کورس 15 میلی متری با گوشه های نصب -DZ انحراف موقعیت برچسب را ≤0.3 میلی متر در خطوط بسته بندی تاول دار دارویی اصلاح می کنند.

مطالعه موردی:یک تولید کننده دستگاه های پزشکی با استفاده از سنسورهای 4 طرفه CQ2A12-30DMZ ضخامت دستگاه را 42 درصد کاهش داد و زمان خرابی را 70 درصد در سیستم های بارگیری کارتریج کاهش داد.

پشتیبانی و خدمات:

پشتیبانی فنی و خدمات محصول برای محصول سیلندر پنوماتیک پیستونی شامل موارد زیر است:

- کمک در نصب و راه اندازی سیلندر پنوماتیک

- راهنمایی عیب یابی برای هرگونه مشکل عملیاتی

- توصیه های نگهداری برای اطمینان از عملکرد بهینه

- خدمات تعمیر برای هر گونه اجزای آسیب دیده یا خراب

بسته بندی و حمل و نقل:

بسته بندی محصول:

سیلندر پنوماتیک پیستونی ما با دقت در یک جعبه مقوایی محکم بسته بندی می شود تا از تحویل ایمن آن اطمینان حاصل شود. سیلندر در فوم محافظ پیچیده شده است تا از هرگونه آسیب در حین حمل و نقل جلوگیری شود.

حمل و نقل:

ما خدمات حمل و نقل سریع و قابل اعتماد را برای محصول سیلندر پنوماتیک پیستونی خود ارائه می دهیم. سفارشات معمولاً ظرف 1-2 روز کاری پردازش می شوند و با استفاده از حامل های مورد اعتماد ارسال می شوند تا از تحویل به موقع به مشتریان خود اطمینان حاصل شود.
