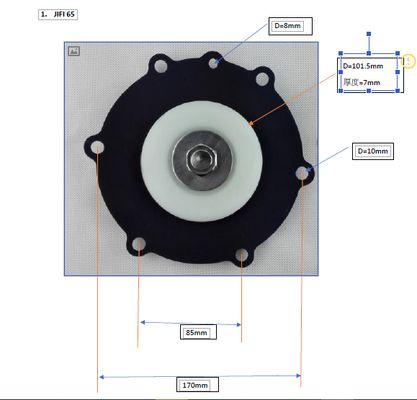

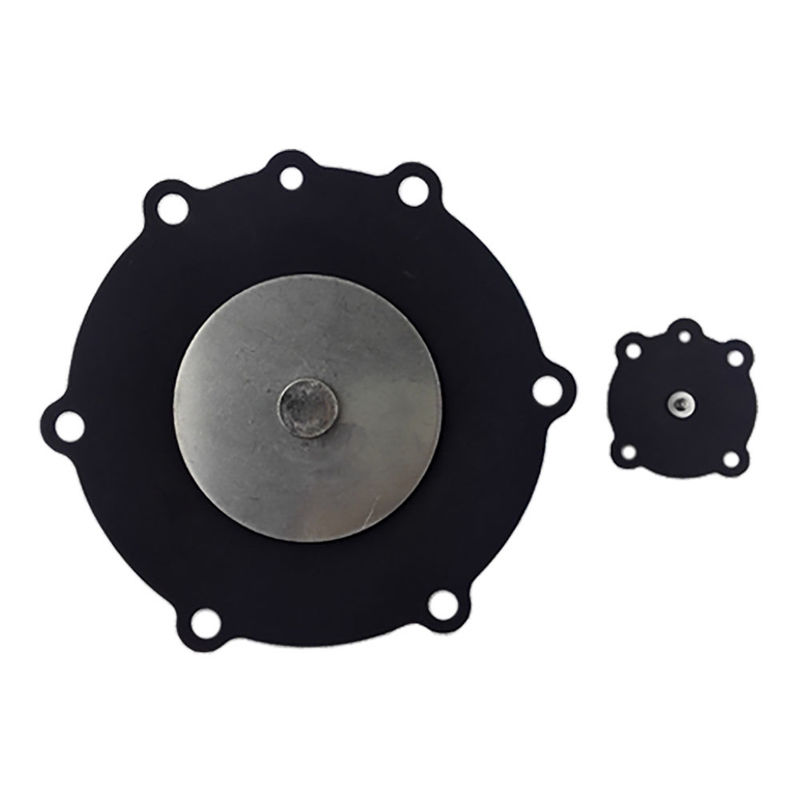

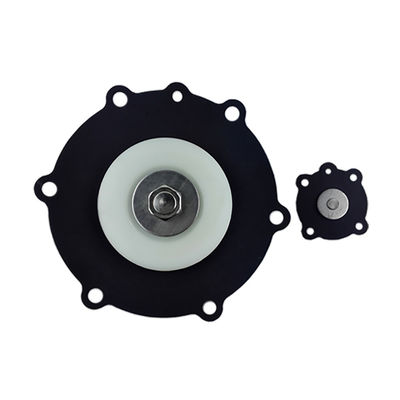

کیت تعمیر دیافراگم 2.5 اینچی برای شیر پالس Joil مدل JISI65 JIFI65 JIHI65

توضیحات محصول:

مشخصات مواد:
مواد رایج شامل لاستیک نیتریل بوتادین (NBR) و لاستیک فلوئور (FKM) است. دیافراگم‌های NBR مقاومت خوبی در برابر روغن و سایش دارند و برای شرایط کاری معمولی با هوای فشرده حاوی روغن مناسب هستند. دیافراگم‌های FKM مقاومت عالی در برابر دمای بالا (-20 درجه سانتی‌گراد تا 200 درجه سانتی‌گراد) و مقاومت در برابر خوردگی را نشان می‌دهند و با محیط‌های خشن مانند دمای بالا، اسیدهای قوی و قلیاها سازگار هستند.
برخی از دیافراگم‌ها ساختار تقویت‌شده‌ای (به عنوان مثال، یک لایه تقویت‌کننده پارچه داخلی) را برای بهبود مقاومت در برابر پارگی و عمر مفید اتخاذ می‌کنند.

محدوده سازگاری با دما:
دیافراگم‌های NBR عموماً برای محیط‌های کاری از -30 درجه سانتی‌گراد تا 120 درجه سانتی‌گراد مناسب هستند.
دیافراگم‌های FKM می‌توانند دمای بالا از -20 درجه سانتی‌گراد تا 200 درجه سانتی‌گراد را تحمل کنند و برخی از مدل‌های خاص می‌توانند به طور خلاصه در دماهای بالاتر نیز کار کنند.

ویژگی‌های فیزیکی:
ضخامت یکنواخت، معمولاً از 1.5 میلی‌متر تا 3 میلی‌متر، که با توجه به اندازه پورت شیر برای اطمینان از تناسب دقیق با سطح آب‌بندی بدنه شیر طراحی شده است.
نرخ بازیابی الاستیک بالا: پس از باز و بسته شدن شیر پالس با فرکانس بالا (چندین بار در ثانیه)، می‌تواند به سرعت بازگردد تا عملکرد آب‌بندی را حفظ کند، معمولاً با نرخ بازیابی الاستیک ≥85٪.
مقاومت کششی ≥15MPa و مقاومت در برابر پارگی ≥30kN/m، که استحکام مکانیکی خوبی را برای مقاومت در برابر ضربه فشار پالس فراهم می‌کند.

عمر مفید:
تحت شرایط کاری استاندارد (فشار 0.4–0.6MPa، هوای تمیز با دمای معمولی)، عمر مفید دیافراگم می‌تواند به بیش از 1 میلیون سیکل برسد. دیافراگم‌های FKM با کیفیت بالا می‌توانند عمر مفید را به بیش از 2 میلیون سیکل افزایش دهند.

طراحی ساختاری:
ساختار آب‌بندی لب‌دار با ارتفاع لب 0.5–1 میلی‌متر را اتخاذ می‌کند که تناسب محکم با بدنه شیر را تحت فشار تضمین می‌کند، با نرخ نشتی ≤0.1L/min (تحت فشار آزمایشی 0.8MPa).
بخش مرکزی مجهز به یک ساختار موقعیت‌یابی است که با هسته شیر مطابقت دارد تا همگام‌سازی حرکت را تضمین کند و از خرابی آب‌بندی ناشی از انحراف جلوگیری کند.

سازگاری:
دیافراگم‌های تخصصی برای مدل‌های مختلف شیرهای پالس JOIL (به عنوان مثال، نوع زاویه راست، نوع زیر آب) طراحی شده‌اند. آنها دارای دقت ابعادی بالایی با محدوده تحمل ≤±0.1mm هستند که سازگاری نصب را تضمین می‌کند.

این ویژگی‌ها در مجموع تضمین می‌کنند که شیرهای پالس JOIL به کنترل دمیدن کارآمد و پایدار در سیستم‌های حذف گرد و غبار دست می‌یابند و زمان خرابی تجهیزات ناشی از خرابی دیافراگم را کاهش می‌دهند.

لایه تقویت‌کننده پارچه:
یک لایه از پارچه فیبر با استحکام بالا (به عنوان مثال، نایلون، الیاف شیشه) که در مواد دیافراگم تعبیه شده است. مقاومت دیافراگم را در برابر کشش و پارگی بدون به خطر انداختن خاصیت ارتجاعی آن افزایش می‌دهد، که برای طولانی کردن عمر مفید در عملکرد با فرکانس بالا بسیار مهم است.

ساختار آب‌بندی لب‌دار:
یک طراحی آب‌بندی رایج برای دیافراگم‌ها. "لب" (لبه نازک) برجسته روی دیافراگم تحت فشار کمی تغییر شکل می‌دهد و به طور محکم با سطح آب‌بندی بدنه شیر مطابقت دارد تا از نشت هوا جلوگیری کند - این ساختار برای شیرهای پالس با چرخه روشن و خاموش مکرر قابل اطمینان‌تر از آب‌بندی مسطح است.

ضربه فشار پالس:
تغییر فشار آنی زمانی که شیر پالس هوای فشرده را آزاد می‌کند (معمولاً 0.4–0.8MPa). دیافراگم باید این ضربه مکرر را بدون تغییر شکل دائمی تحمل کند، که به مقاومت کششی و عملکرد بازیابی الاستیک آن بستگی دارد.

پارامترهای فنی:

کاربردها:

سیستم‌های حذف گرد و غبار صنعتی
به عنوان یک جزء کلیدی از سیستم دمیدن پالس در جمع‌کننده‌های گرد و غبار کیسه‌ای ، دیافراگم‌های شیر پالس JOIL به طور گسترده در تجهیزات حذف گرد و غبار در صنایع مختلف مانند آهن و فولاد، سیمان و برق استفاده می‌شوند. آنها می‌توانند به سرعت باز و بسته شوند تا دمیدن پالس هوای فشرده را کنترل کنند و امکان تمیز کردن گرد و غبار کیسه‌های فیلتر را فراهم کنند. این نه تنها راندمان حذف گرد و غبار را تضمین می‌کند، بلکه عمر مفید کیسه‌های فیلتر را نیز افزایش می‌دهد.

صنایع شیمیایی
برخی از دیافراگم‌های شیر پالس JOIL از مواد مقاوم در برابر خوردگی مانند لاستیک فلوئور (FKM) ساخته شده‌اند که مقاومت عالی در برابر خوردگی را نشان می‌دهند. بنابراین، می‌توان از آنها در فرآیندهای تولید مواد شیمیایی برای کنترل جریان و فشار گازها یا مایعات خورنده مختلف استفاده کرد - به عنوان مثال، در سناریوهایی مانند حمل و نقل محلول‌های اسید-قلیا و کنترل گاز برای کتری‌های واکنش شیمیایی.

صنایع غذایی
صنعت فرآوری مواد غذایی الزامات بهداشتی دقیقی دارد. اگر دیافراگم‌های شیر پالس JOIL از مواد مطابق با درجه غذایی ساخته شده باشند، می‌توان از آنها برای کنترل پنوماتیکی در بسته‌بندی مواد غذایی، حمل و نقل مواد و سایر پیوندها استفاده کرد و ایمنی و بهداشت فرآیند تولید مواد غذایی را تضمین کرد.

ساخت خودرو
در طول فرآیندهایی مانند رنگ‌آمیزی و جوشکاری در ساخت خودرو، گرد و غبار و دود تولید می‌شود که نیاز به تصفیه توسط تجهیزات حذف گرد و غبار دارد. دیافراگم‌های شیر پالس JOIL را می‌توان در سیستم‌های حذف گرد و غبار کارگاه‌های ساخت خودرو به کار برد تا هوای کارگاه تمیز بماند. این یک محیط کاری خوب را برای کارگران فراهم می‌کند و همچنین به بهبود کیفیت محصول کمک می‌کند.

صنایع محیط‌های با دمای بالا
صنایعی مانند متالورژی و سرامیک شامل تصفیه گاز دودکش با دمای بالا هستند. مدل‌های مقاوم در برابر دمای بالای دیافراگم‌های شیر پالس JOIL می‌توانند به طور پایدار در شرایط کاری با دمای بالا کار کنند. با مواد مقاوم در برابر دمای بالا و طرح‌های ساختاری خاص، آنها می‌توانند در برابر ضربه‌های فشار پالس در محیط‌های با دمای بالا مقاومت کنند و به تمیز کردن گرد و غبار کارآمد دست یابند.

یادداشت‌های تکمیلی در مورد اصطلاحات خاص صنعت
جمع‌کننده گرد و غبار کیسه‌ای : یک قطعه اصلی از تجهیزات حذف گرد و غبار که از کیسه‌های فیلتر (ساخته شده از پارچه یا مواد نبافته) برای به دام انداختن ذرات گرد و غبار از گاز استفاده می‌کند. عملکرد روشن و خاموش سریع دیافراگم شیر پالس، هوای فشرده را هدایت می‌کند تا گرد و غبار چسبیده به کیسه‌های فیلتر را از بین ببرد و راندمان فیلتراسیون کیسه‌ها را حفظ کند.
مواد مطابق با درجه غذایی : موادی که استانداردهای ایمنی مواد غذایی بین‌المللی را برآورده می‌کنند (به عنوان مثال، گواهی FDA در ایالات متحده، مقررات EU 10/2011). این مواد غیر سمی، بی‌بو هستند و مواد مضر را آزاد نمی‌کنند و آنها را برای تماس مستقیم یا غیرمستقیم با مواد غذایی مناسب می‌سازد.
گاز دودکش با دمای بالا : گاز دودکش با دمایی که معمولاً از 150 درجه سانتی‌گراد فراتر می‌رود، که در طول فرآیندهایی مانند ذوب فلز (متالورژی) و پخت سرامیک تولید می‌شود. دیافراگم‌های مقاوم در برابر دمای بالا (به عنوان مثال، مبتنی بر FKM) برای جلوگیری از تغییر شکل یا خرابی مواد در چنین محیط‌هایی ضروری هستند.

بسته‌بندی و حمل و نقل:

نام محصول: دیافراگم شیر پالس

توضیحات: دیافراگم جایگزین با کیفیت بالا برای شیرهای پالس.

بسته شامل: 1 دیافراگم شیر پالس

روش حمل و نقل: حمل و نقل استاندارد

زمان تحویل تخمینی: 3-5 روز کاری
