انعطاف پذیری بالا و چرخه های زندگی طول عمر دریچه نطفه برای کاربردهای صنعتی

توضیحات محصول:

ویژگی های مواد:
مواد متداول شامل لاستیک نیتریل بوتادین (NBR) و فلوئوروبیبر (FKM) است. دیافراگم های NBR از مقاومت در برابر روغن و مقاومت در برابر سایش مناسب برخوردار هستند و آنها را برای شرایط کار معمولی با هوای فشرده شده حاوی روغن مناسب می کند. دیافراگم های FKM مقاومت در برابر درجه حرارت بالا (-20 درجه سانتیگراد تا 200 درجه سانتیگراد) و مقاومت در برابر خوردگی را نشان می دهند و سازگار با محیط های سخت مانند دمای بالا ، اسیدهای قوی و قلیایی هستند.

برخی از دیافراگم ها یک ساختار تقویت شده (به عنوان مثال ، یک لایه تقویت کننده پارچه داخلی) را برای بهبود مقاومت اشک و عمر خدمات اتخاذ می کنند.

محدوده سازگاری دما:
دیافراگم های NBR به طور کلی برای محیط های کار از 30 درجه سانتیگراد تا 120 درجه سانتیگراد مناسب هستند.
دیافراگم های FKM می توانند از دمای بالا از -20 درجه سانتیگراد تا 200 درجه سانتیگراد مقاومت کنند ، و برخی از مدل های خاص می توانند به طور خلاصه در دماهای بالاتر کار کنند.

خصوصیات فیزیکی:

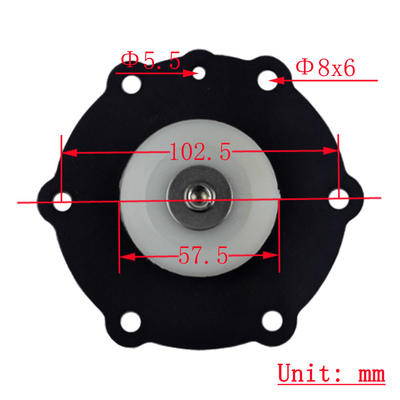

ضخامت یکنواخت ، به طور معمول از 1.5 میلی متر تا 3 میلی متر ، مطابق با اندازه درگاه دریچه طراحی شده است تا از تناسب دقیق با سطح آب بندی بدنه دریچه اطمینان حاصل شود.
سرعت بازیابی الاستیک بالا: پس از باز شدن و بسته شدن شیر پالس در فرکانس بالا (چندین بار در ثانیه) ، می تواند به سرعت برای حفظ عملکرد آب بندی دوباره برگردد ، با نرخ بازیابی الاستیک معمولاً 85 ≥.
استحکام کششی ≥15MPa و مقاومت اشک ≥30kN/m ، استحکام مکانیکی خوبی برای مقاومت در برابر ضربه پالس.

زندگی خدمات:
در شرایط کار استاندارد (فشار 0.4-0.6 مگاپاسکال ، هوای پاک با دمای طبیعی) ، عمر سرویس دیافراگم می تواند به بیش از 1 میلیون چرخه برسد. دیافراگم های FKM با کیفیت بالا می توانند عمر خدمات را به بیش از 2 میلیون چرخه گسترش دهند.

طراحی ساختاری:
یک ساختار رژیم غذایی لب را با ارتفاع لب 0.5-1 میلی متر اتخاذ می کند ، و از تناسب محکم با بدنه دریچه تحت فشار ، با میزان نشت 0.1 لیتر در دقیقه (تحت فشار آزمایش 0.8 مگاپیکاس) اطمینان می دهد.
قسمت مرکزی مجهز به یک ساختار موقعیت یابی است که با هسته دریچه مطابقت دارد تا از هماهنگ سازی حرکت اطمینان حاصل شود و از آب بندی ناشی از انحراف جلوگیری شود.

سازگاری:
دیافراگم های تخصصی برای مدل های مختلف دریچه های پالس جو (به عنوان مثال ، نوع زاویه سمت راست ، نوع غوطه وری) طراحی شده اند. آنها دارای دقت ابعادی بالا با دامنه تحمل 0.1 میلی متر ≤ ، و اطمینان از سازگاری نصب هستند.

این خصوصیات به طور جمعی اطمینان حاصل می کنند که دریچه های پالس جوئیل در سیستم های حذف گرد و غبار به کنترل کارآمد و پایدار می رسند و باعث کاهش تجهیزات ناشی از خرابی دیافراگم می شوند.

لایه تقویت پارچه:لایه ای از پارچه فیبر با استحکام بالا (به عنوان مثال ، نایلون ، فیبر شیشه ای) در مواد دیافراگم تعبیه شده است. این مقاومت دیافراگم را در برابر کشش و پاره شدن بدون به خطر انداختن خاصیت ارتجاعی آن تقویت می کند ، که برای طولانی شدن عمر خدمات در عملکرد با فرکانس بالا بسیار مهم است.

ساختار خواب لب:یک طرح آب بندی مشترک برای دیافراگم ها. "لب" (لبه نازک) بر روی دیافراگم کمی تحت فشار قرار می گیرد و سطح آب بندی بدن دریچه را از نزدیک قرار می دهد تا نشت هوا را مسدود کند-این ساختار قابل اطمینان تر از آب بندی مسطح برای دریچه های پالس با چرخه های مکرر است.

ضربه فشار ضربان:تغییر فشار فوری هنگامی که شیر پالس هوای فشرده شده را آزاد می کند (معمولاً 0.4-0.8 مگاپیکاپ (). دیافراگم باید بدون تغییر شکل دائمی در برابر این تأثیر مکرر مقاومت کند ، که به استحکام کششی و عملکرد بهبود الاستیک آن بستگی دارد.

پارامترهای فنی:

برنامه ها:

به عنوان یکی از مؤلفه های اصلی سیستم دمیدن پالس در جمع کننده های گرد و غبار Baghouse ، دیافراگم های شیر پالس جوئیل به طور گسترده ای در تجهیزات حذف گرد و غبار در صنایع مانند آهن و فولاد ، سیمان و برق مورد استفاده قرار می گیرند. آنها می توانند برای کنترل پالس دمیدن هوای فشرده شده به سرعت باز و بسته شوند و امکان تمیز کردن گرد و غبار کیسه های فیلتر را فراهم می کنند. این نه تنها راندمان حذف گرد و غبار را تضمین می کند بلکه عمر سرویس کیسه های فیلتر را نیز گسترش می دهد.

برخی از دیافراگم های شیر پالس جو از مواد مقاوم در برابر خوردگی مانند Fluororubber (FKM) ساخته شده اند که مقاومت در برابر خوردگی عالی دارند. بنابراین ، آنها می توانند در فرآیندهای تولید شیمیایی برای کنترل جریان و فشار گازهای مختلف خورنده یا مایعات استفاده شوند-به عنوان مثال ، در سناریوهایی مانند حمل و نقل محلول های اسید-آلکالی و کنترل گاز برای کترهای واکنش شیمیایی.

صنعت فرآوری مواد غذایی نیازهای بهداشتی دقیق دارد. اگر دیافراگم های شیر پالس جوئیل از مواد سازگار با درجه مواد غذایی ساخته شده اند ، می توان از آنها برای کنترل پنوماتیک در بسته بندی مواد غذایی ، حمل و نقل مواد و سایر پیوندها استفاده کرد و از ایمنی و بهداشت فرآیند تولید مواد غذایی اطمینان حاصل کرد.

در طی فرآیندهایی مانند نقاشی و جوشکاری در ساخت خودرو ، گرد و غبار و دود تولید می شود که با تجهیزات حذف گرد و غبار به تصفیه نیاز دارند. دیافراگم های شیر پالس Joil می تواند در سیستم های حذف گرد و غبار کارگاه های تولید خودرو استفاده شود تا هوای کارگاه تمیز شود. این یک محیط کار خوبی برای کارگران فراهم می کند و همچنین به بهبود کیفیت محصول کمک می کند.

صنایعی مانند متالورژی و سرامیک شامل تصفیه گاز دودکش با دمای بالا است. مدلهای مقاوم در برابر درجه حرارت بالا دیافراگم های شیر پالس جوئیل می توانند در شرایط کار با درجه حرارت بالا پایدار عمل کنند. با داشتن مواد مقاوم در برابر درجه حرارت بالا و طرح های خاص ساختاری ، آنها می توانند در برابر اثرات فشار پالس در محیط های درجه حرارت بالا مقاومت کنند و به تمیز کردن گرد و غبار کارآمد دست یابند.

جمع کننده گرد و غبار Baghouse:یک قطعه اصلی از تجهیزات حذف گرد و غبار که از کیسه های فیلتر (ساخته شده از پارچه یا مواد غیر بافته شده) استفاده می کند تا ذرات گرد و غبار را از گاز به دام بیندازد. عملکرد سریع دیافراگم شیر پالس هوا را فشرده می کند تا گرد و غبار چسبیده به کیسه های فیلتر را منفجر کند و راندمان تصفیه کیسه ها را حفظ کند.

مواد سازگار با درجه غذا:موادی که مطابق با استانداردهای بین المللی ایمنی مواد غذایی (به عنوان مثال ، گواهینامه FDA در مقررات ایالات متحده ، اتحادیه اروپا 10/2011) هستند. این مواد غیر سمی ، بی بو هستند و مواد مضر را آزاد نمی کنند و باعث می شوند آنها برای تماس مستقیم یا غیرمستقیم با غذا مناسب باشند.

گاز دودکش درجه حرارت بالا:گاز دودکش با دمایی که معمولاً بیش از 150 درجه سانتیگراد است ، در طی فرآیندهای مانند ذوب فلزی (متالورژی) و پخت و پز سرامیکی تولید می شود. دیافراگم های مقاوم در برابر درجه حرارت بالا (به عنوان مثال ، مبتنی بر FKM) برای جلوگیری از تغییر شکل مواد یا عدم موفقیت در چنین محیط هایی ضروری هستند.

بسته بندی و حمل و نقل:

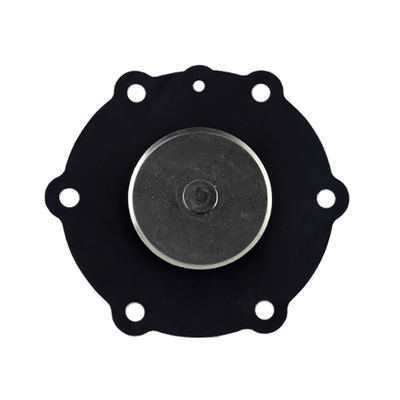

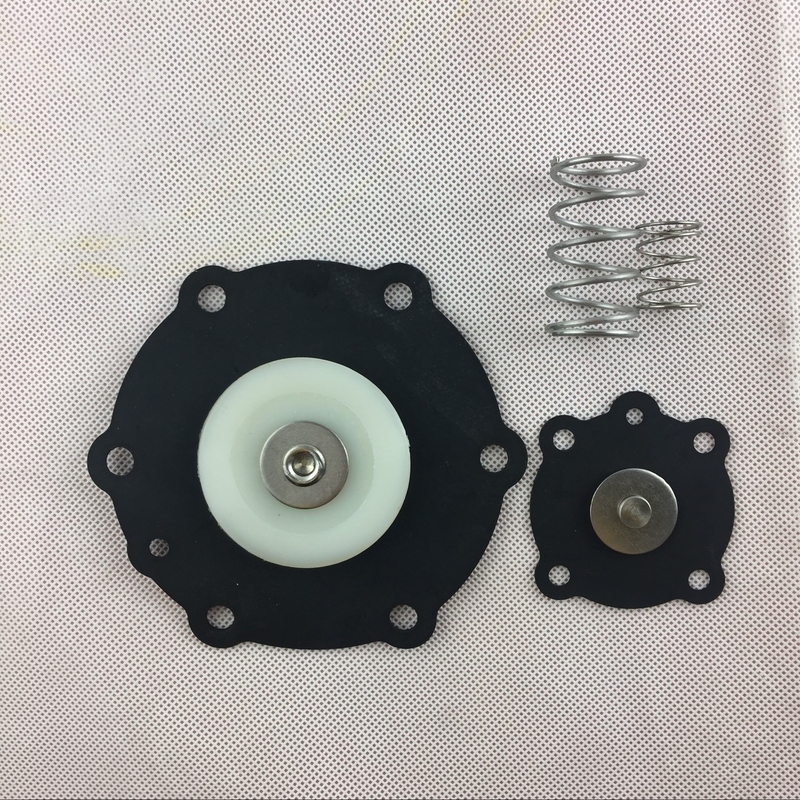

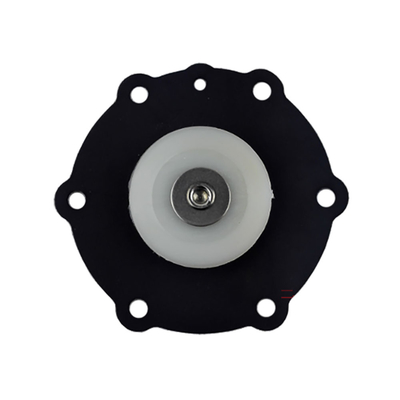

محصول: دیافراگم شیر پالس

توضیحات: دیافراگم با کیفیت بالا برای دریچه های پالس ، ساخته شده از مواد بادوام و ماندگار.

بسته بندی:

- هر دیافراگم به صورت جداگانه در یک کیسه پلاستیکی بسته شده بسته بندی می شود تا از تمیز بودن و محافظت در هنگام حمل و نقل اطمینان حاصل شود.

- کیسه های پلاستیکی سپس در یک جعبه مقوایی محکم با بالشتک مناسب قرار می گیرند تا از آسیب در هنگام حمل و نقل جلوگیری شود.

حمل و نقل:

- سفارشات طی 1-2 روز کاری از تأیید پرداخت پردازش و ارسال می شوند.

- ما گزینه های مختلف حمل و نقل از جمله استاندارد ، تسریع و تحویل اکسپرس را ارائه می دهیم.

- پس از ارسال سفارش برای ردیابی وضعیت تحویل ، اطلاعات ردیابی ارائه می شود.
