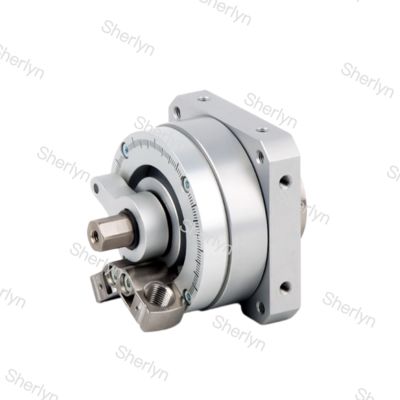

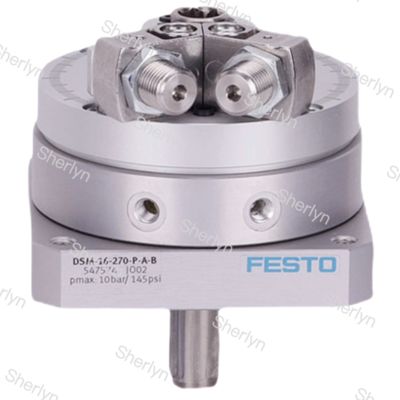

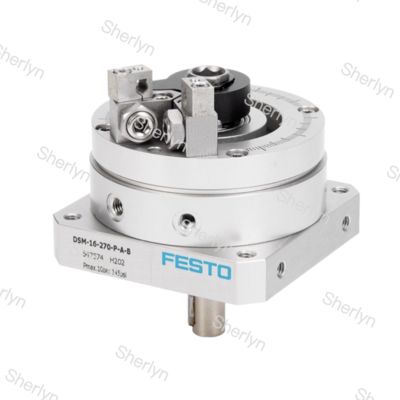

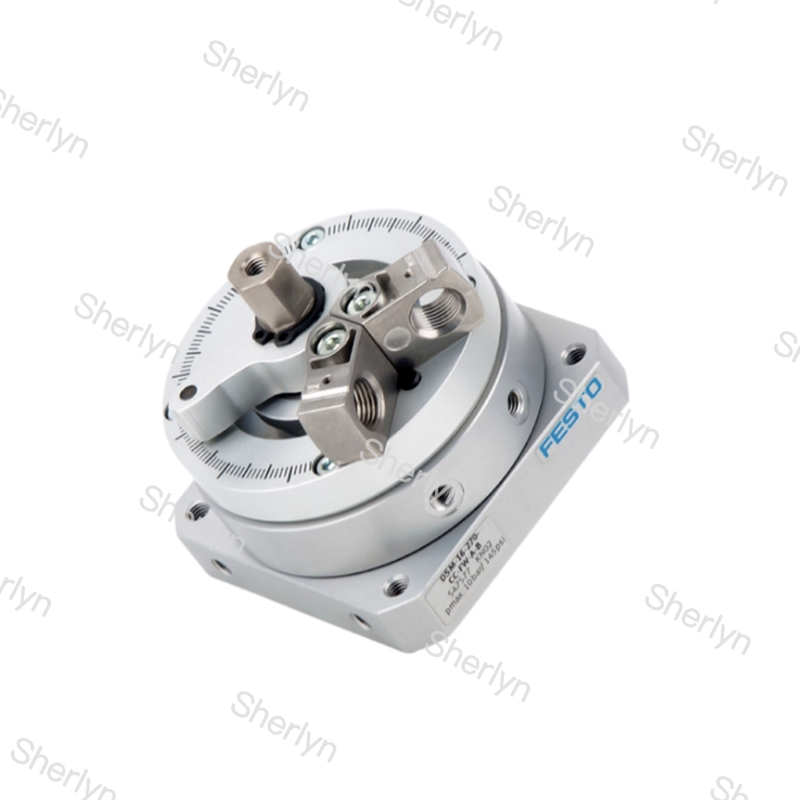

عملگر چرخشی FESTO DSM-16-270-P-A-B 547574

توضیحات محصول:

مزایای اصلی بطری های سری DSM در جنبه های زیر منعکس می شود:

• زاويه ي انعطاف پذير و دقت بالا:سری DSM یک زاویه حرکت به طور مداوم تنظیم شده تا 270 ° را ارائه می دهد. به لطف طراحی فلزی ثابت، می تواند موقعیت موقعیت پایانی را با دقت بالا به دست آورد،اطمینان از دقت حرکت های مکرر.
• ساختار فشرده و خروجی گشتاور بالا:با استفاده از ساختار تیغه چرخش، انرژی هوا فشرده به طور مستقیم به حرکت سوزانگ تبدیل می شود، با یک ساختار جمع و جور و سبک.برخی از مدل ها (مانند DSM-T) یک طراحی تیغه با نیروی دوگانه را اتخاذ می کنند، که می تواند دو برابر گشتاور و رسیدن به 80 Nm.
• گزینه های مختلف بوفر و سنجش:سری DSM پد های کشش لاستیکی و کشش قابل تنظیم را ارائه می دهد، با مدل های اساسی مجهز به حلقه های کشش لاستیکی / صفحه.کاربران می توانند یک بافره هیدرولیکی قدرتمندتر را برای جذب موثر ضربه ناشی از لحظه ای بالا از بی وقفه انتخاب کننددر عین حال، از تشخیص موقعیت سوئیچ نزدیکی پشتیبانی می کند و برخی از مدل ها حلقه های مغناطیسی داخلی برای نصب آسان سنسور دارند.
• مدل های مشتق غنی و لاغرهای با عملکرد بالا:سری DSM چندین مدل مشتق را ارائه می دهد. به عنوان مثال، مدل DSM-HD مجهز به لوله های سنگین است که می توانند با نیروهای محوری و شعاعی بالاتر مقاومت کنند.مدل DSM-I همچنین یک پتانسیومتر چرخشی را در بر می گیرد.، که می تواند برای ساخت یک سیستم موقعیت دهی پنیوماتیک کامل استفاده شود.
• سازگاری گسترده با شرایط کار:سری DSM دارای طیف گسترده ای از فشارهای کاری مانند 2-10 بار یا 0.35-0.8 MPa (بسته به مدل) است که عملکرد پایدار را در فشار های مختلف امکان پذیر می کند.مانند استفاده از مهر و موم های جدید اتاق و تیغه های چرخش، به دست آوردن همگام بودن عالی در فشار های 1.5 تا 10 بار.

کاربردها:

با ویژگی های فوق، سری DSM در زمینه ها و دستگاه های زیر عملکرد خوبی دارد:

• اتوماسیون عمومی کارخانه: سری DSM به طور گسترده ای در زمینه اتوماسیون کارخانه در صنایع مختلف استفاده می شود.ساختار فشرده و روش نصب انعطاف پذیر آن را آسان می کند تا در دستگاه هایی با فضای محدود ادغام شود.
• دستکاری و مونتاژ مواد: در فن آوری گرفتن و مونتاژ ، سیلندر های DSM می توانند برای چرخش ، چرخش ، موقعیت و انتقال قطعات مورد استفاده استفاده باشند.
• ماشین آلات معدن و محیط های ویژه: سری DSM همچنین در ماشین آلات معدن و ابزارهای پنوماتیک استفاده می شود.برخی از مدل ها دارای گواهینامه ATEX هستند و می توانند در محیط های بالقوه انفجاری استفاده شوندطراحی آن (مانند برخی از مدل ها که عمدتاً از فلز زنک مرکب استفاده نمی کنند) همچنین برای صنایع با نیازهای خاص مواد مانند تاسیسات تولید باتری لیتیوم مناسب است.

سیستم موقعیت سنجی با دقت بالا: از طریق پتانسیومتر یکپارچه سری DSM-I، همراه با کنترل کننده محور CPX-CMAX و شیر کنترل جهت گیری متناسب VPWP،می توان آن را به یک سیستم موقعیت دهی هواپیمایی با دقت بالا برای دستیابی به کنترل حرکتی پیچیده گسترش داد..

داده های فنی

• اندازه16
• زاویه پوشاندن1.4 درجه
• محدوده تنظیم زاویه چرخش0 درجه 270 درجه
• زاویه چرخش0 درجه 270 درجه
• شعاع توقف مجاز≥17 میلی متر
• پوشاندنحلقه ها/پد های لاستیکی در هر دو سر
• موقعیت نصبهر
• تنظیم دقیق-6 درجه
• روش کارکار دوگانه

پشتیبانی و خدمات:

پشتیبانی فنی محصول و خدمات ما برای سیلندر پنوماتیک پیستون شامل:

- کمک به نصب

- راهنمای رفع مشکل

- توصیه های نگهداری

خدمات تعمیرات

- اطلاعات مربوط به گارانتی

بسته بندی و حمل:

نام محصول: سیلندر پنوماتیک پیستون

توضیحات: یک سیلندر پنوماتیک با کیفیت بالا که برای عملکرد صاف و کارآمد طراحی شده است.

بسته شامل: سیلندر پنوماتیک پیستون، سخت افزار نصب، دستورالعمل استفاده

ابعاد بسته بندی: 12 "x 6" x 6 "

روش حمل: حمل استاندارد

زمان ارسال: 3-5 روز کاری
