توضیحات محصول:
شیر دوار دستی پنوماتیک سری SMC VH
شیر دوار دستی پنوماتیک سری SMC VH (شامل مدلهای VH301، VH300، VH312، VH311، VH332، VH330 و VH322) یک دستگاه کنترل جهتدار دستی است که بهطور خاص برای سیستمهای پنوماتیک صنعتی طراحی شده است. این شیر که به دلیل عملکرد قابل اعتماد و سازگاری متنوع خود شناخته میشود، بهطور گسترده برای کنترل مدار روشن/خاموش و مدیریت جهتدار در کاربردهای مختلفی مانند ماشینآلات اتوماسیون، ابزار ماشین و خطوط لوله پنوماتیک استفاده میشود.
این سری شیرها دو اندازه اتصال رزوه ای ارائه می دهند: 02 (1/4 اینچ) و 03 (3/8 اینچ). علاوه بر این، انواع مشتق شده مانند 02N و R برای تطبیق با الزامات مختلف نصب خط لوله در دسترس هستند. بدنه شیر از آلیاژ آلومینیوم دایکاست ساخته شده و تحت عملیات اکسیداسیون سطحی قرار می گیرد که مقاومت در برابر خوردگی عالی را فراهم می کند. برای محیط های صنعتی با دمای -5 درجه سانتیگراد تا 60 درجه سانتیگراد مناسب است. هسته شیر دارای طراحی مهر و موم دوگانه است که مهر و موم های سخت و الاستیک را ترکیب می کند و عملکرد آب بندی پایداری را با نرخ نشتی که با استانداردهای صنعتی SMC مطابقت دارد، تضمین می کند. این شیر برای کار در محدوده فشار 0 تا 1.0 مگاپاسکال طراحی شده است و آن را با شرایط معمولی سیستم پنوماتیک سازگار می کند.
از نظر ساختاری، شیر دوار دستی سری VH از یک مکانیسم دوار دستی استفاده می کند که با موقعیت یابی دقیق دنده و حس دوار روان مشخص می شود، که به طور موثر از عملکرد نادرست ناشی از لرزش تجهیزات جلوگیری می کند. اکثر مدلها یک پیکربندی دو موقعیتی سه طرفه را در خود جای دادهاند، در حالی که برخی از عملکردهای دو موقعیتی دو طرفه را پشتیبانی میکنند که امکان سوئیچینگ و خاموش کردن سریع مدار را در سیستمهای پنوماتیک فراهم میکند. گزینههای نصب شامل نصب پانل و نصب پایه است و مدلهای انتخابی با براکتهای نصب ویژه برای تناسب با آرایشهای مختلف تجهیزات ارائه میشوند.
علاوه بر این، این شیرهای دوار دستی دارای طراحی روانکاری بدون روغن هستند که امکان عملکرد پایدار طولانی مدت را بدون نیاز به روان کننده های اضافی فراهم می کند و در نتیجه هزینه های نگهداری را به میزان قابل توجهی کاهش می دهد. برخی از مدلها دارای درجه حفاظت IP65 هستند که آنها را قادر میسازد در برابر محیطهای چالشبرانگیز شامل گرد و غبار و رطوبت مقاومت کنند. هنگامی که با لوازم جانبی مانند صدا خفه کن و اتصالات پنوماتیک ترکیب می شوند، دامنه کاربرد آنها به میزان قابل توجهی گسترش می یابد. به طور کلی، سری SMC VH یک جزء کنترل دستی مقرون به صرفه و قابل اعتماد در زمینه کنترل پنوماتیک صنعتی است.
پارامترهای فنی:
| سری |
شیر دوار پنوماتیک SMC (شیر دوار دستی سری VH) |
| نوع |
شیر دستی (شیر دوار دستی SMC) |
| محدوده فشار کاری |
0~1.0 مگاپاسکال |
| نوع پورت |
بیشتر دو موقعیت سه طرفه S |
| محدوده دمای کاری |
-5 درجه سانتیگراد تا 60 درجه سانتیگراد |
| محیط کاری |
هوای فشرده خشک، روغن و رطوبت باید فیلتر شوند تا از آسیب به هسته شیر جلوگیری شود |
جزئیات سری شیر دستی VH

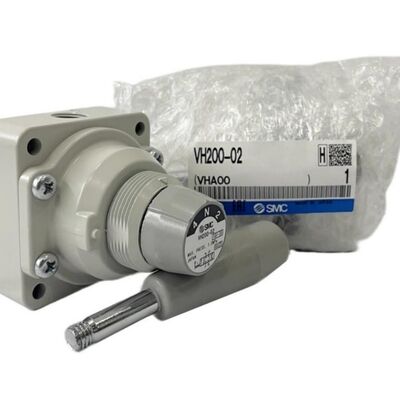

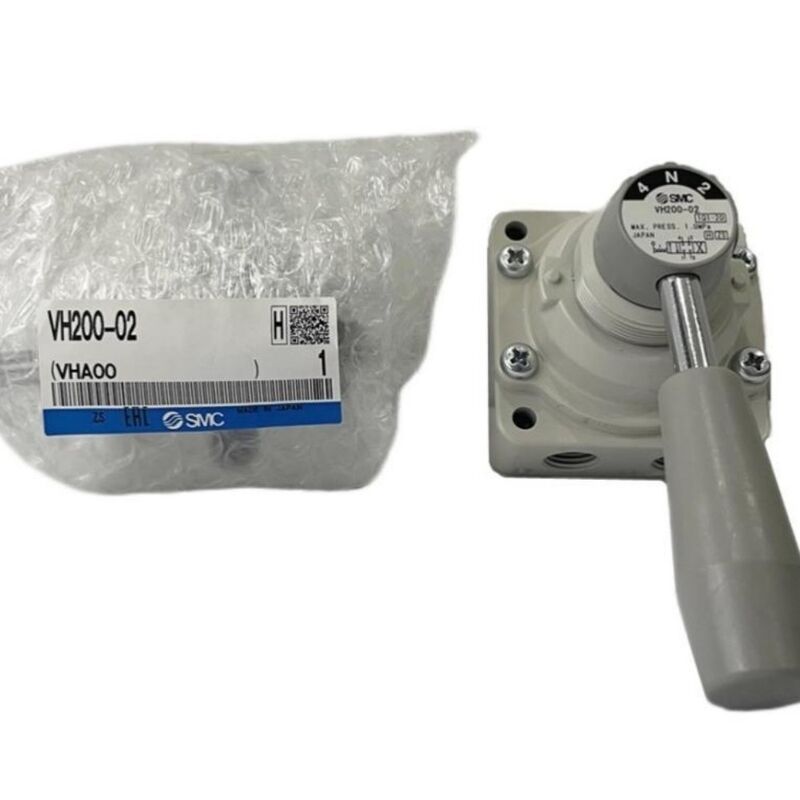

تصویر محصول سری شیر دستی VH
مشخصات سری شیر دستی VH
مشخصات استاندارد
| سیالات قابل استفاده |
هوا |
| فشار اثبات |
1.5 مگاپاسکال |
| حداکثر فشار عملیاتی |
VH200/300/400 |
1.0 مگاپاسکال |
| VH600 |
0.7 مگاپاسکال |
| دمای محیط و دمای سیال عامل |
-5 تا 60 درجه سانتیگراد (بدون انجماد) |
| زاویه عملکرد |
90 درجه |
| روانکاری |
مورد نیاز نیست (در صورت روانکاری از روغن توربین کلاس 1 ISO VG32 استفاده کنید) |
مدل
| سری |
اندازه پورت |
تعداد موقعیت ها |
مدل |
ویژگی های نرخ جریان |
وزن (کیلوگرم) |
| نصب بدنه |
نصب پانل |
1 (P) → 2 (A) / 4 (B) |
2 (A) / 4 (B) → 3 (R) |
| C (dm3/ [s·bar]) |
b |
Cv |
C (dm3/ [s·bar]) |
b |
Cv |
| VH2 |
1/4 |
3 (مرکز بسته) |
VH200-02 |
VH210-02 |
1.5 |
0.25 |
0.38 |
1.5 |
0.25 |
0.38 |
0.42 |
| 3 (مرکز اگزوز) |
VH201-02 |
VH211-02 |
| 2 (موقعیت) |
VH202-02 |
VH212-02 |
| 3 (مرکز بسته) |
VH240-02 |
VH250-02 |
| 3 (مرکز اگزوز) |
VH241-02 |
VH251-02 |
| 2 (موقعیت) |
VH242-02 |
VH252-02 |
| 3 (مرکز بسته) |
VH220-02 |
VH230-02 |
1.1 |
0.2 |
0.28 |
1.1 |
0.2 |
0.28 |
| 3 (مرکز اگزوز) |
VH221-02 |
VH231-02 |
| 2 (موقعیت) |
VH222-02 |
VH232-02 |
| VH3 |
1/4, 3/8 |
3 (مرکز بسته) |
VH300-02/03 |
VH310-02/03 |
5.4 (1/4)
6.4 (3/8) |
0.25 |
1.25 (1/4)
1.5 (3/8) |
5.4 (1/4)
6.4 (3/8) |
0.25 |
1.25 (1/4)
1.5 (3/8) |
0.71 |
| 3 (مرکز اگزوز) |
VH301-02/03 |
VH311-02/03 |
| 2 (موقعیت) |
VH302-02/03 |
VH312-02/03 |
| 3 (مرکز بسته) |
VH320-02/03 |
VH330-02/03 |
4.5 (1/4)
5.3 (3/8) |
0.2 |
1.1 (1/4)
1.3 (3/8) |
4.5 (1/4)
5.3 (3/8) |
0.2 |
1/1 (1/4)
1.3 (3/8) |
| 3 (مرکز اگزوز) |
VH321-02/03 |
VH331-02/03 |
| 2 (موقعیت) |
VH322-02/03 |
VH332-02/03 |
| VH4 |
1/4 تا 3/4 |
3 (مرکز بسته) |
VH400-02 تا 06 |
VH410-02 تا 06 |
14.3 (1/4)
15.6 (3/8)
17.5 (1/2)
18.4 (3/4) |
0.25 |
3.4 (1/4)
3.8 (3/8)
4.3 (1/2)
4.5 (3/4) |
14.3 (1/4)
15.6 (3/8)
17.5 (1/2)
18.4 (3/4) |
0.25 |
3.4 (1/4)
3.8 (3/8)
4.3 (1/2)
4.5 (3/4) |
1.28 |
| 3 (مرکز اگزوز) |
VH401-02 تا 06 |
VH411-02 تا 06 |
| 2 (موقعیت) |
VH402-02 تا 06 |
VH412-02 تا 06 |
| 3 (مرکز بسته) |
VH420-02 تا 06 |
VH430-02 تا 06 |
11.9 (1/4)
13.0 (3/8)
14.6 (1/2)
15.4 (3/4) |
0.2 |
2.9 (1/4)
3.1 (3/8)
3.5 (1/2)
3.7 (3/4) |
11.9 (1/4)
13.0 (3/8)
14.6 (1/2)
15.4 (3/4) |
0.2 |
2.9 (1/4)
3.1 (3/8)
3.5 (1/2)
3.7 (3/4) |
| 3 (مرکز اگزوز) |
VH421-02 تا 06 |
VH431-02 تا 06 |
| 2 (موقعیت) |
VH422-02 تا 06 |
VH432-02 تا 06 |
| VH6 |
3/4, 1 |
3 (مرکز بسته) |
VH600-06/10 |
- |
37 (3/4)
38.8 (1) |
0.25 |
10.2 (3/4)
10.5 (1) |
37 (3/4)
38.8 (1) |
0.25 |
10.2 (3/4)
10.5 (1) |
9.7 |
| 3 (مرکز اگزوز) |
VH601-06/10 |
| 2 (موقعیت) |
VH602-06/10 |
علامت گذاری شماره مدل
برنامه های کاربردی:
شیرهای برقی SMC، به ویژه از سری شیر دوار پنوماتیک SMC مشهور، به دلیل عملکرد قابل اعتماد و عملکرد متنوع خود، به طور گسترده در کاربردهای مختلف صنعتی و اتوماسیون استفاده می شوند. این شیرها، از جمله شیر دوار دستی سری VH و شیر دوار دستی سه طرفه دو موقعیتی SMC، اجزای ضروری در تنظیمات شیر کنترل دستی سیستم پنوماتیک هستند. طراحی آنها امکان کنترل دقیق جریان هوا در سیستم های پنوماتیک را فراهم می کند و آنها را برای صنایعی که نیاز به کنترل دستی دقیق و کارآمد هوای فشرده دارند، ایده آل می کند.
یکی از موارد اصلی کاربرد شیرهای برقی SMC در خطوط تولید خودکار است که در آن محرک های پنوماتیک باید برای نگهداری، آزمایش یا عملیات اضطراری به صورت دستی کنترل شوند. شیر دوار دستی یک رابط بصری برای اپراتورها ارائه می دهد تا مسیرهای جریان هوا را به سرعت و ایمن تغییر دهند و از عملکرد روان بدون نیاز به سیستم های کنترل الکترونیکی پیچیده اطمینان حاصل کنند. این امر به ویژه در محیط هایی که ایمنی و قابلیت اطمینان در درجه اول اهمیت قرار دارد، بسیار مهم است.
سناریوی رایج دیگر برای این شیرها در ماشین آلات بسته بندی است، جایی که زمان بندی و کنترل دقیق سیلندرهای پنوماتیک برای جابجایی محصولات ظریف ضروری است. شیر دوار دستی سه طرفه دو موقعیتی SMC یک راه حل ساده و در عین حال موثر برای کنترل فعال سازی دستگاه های پنوماتیک مختلف ارائه می دهد. علاوه بر این، این شیرها در تجهیزات آزمایشگاهی و دکل های آزمایش استفاده می شوند، جایی که اغلب برای تنظیم یا ایزوله کردن بخش هایی از مدارهای پنوماتیک برای آزمایش یا کالیبراسیون، مداخله دستی مورد نیاز است.
شیرهای برقی SMC همچنین کاربردهایی در سیستم های HVAC دارند، جایی که کنترل دستی جریان هوا می تواند به عیب یابی و نگهداری سیستم کمک کند. توانایی آنها در کار در محدوده فشار کاری 0 تا 1.0 مگاپاسکال و مقاومت در برابر دما از -5 درجه سانتیگراد تا 60 درجه سانتیگراد، آنها را برای شرایط محیطی متنوع مناسب می کند. محیط کاری هوای فشرده خشک است که روغن و رطوبت فیلتر شده است تا از هسته شیر محافظت شود و از عمر طولانی و عملکرد ثابت اطمینان حاصل شود.
با گواهینامه CE که کیفیت و ایمنی را تضمین می کند، این شیرها با گزینه های بسته بندی انعطاف پذیر مانند کارتن یا بسته بندی سفارشی مطابق با الزامات مشتری ارائه می شوند. حداقل مقدار سفارش فقط یک قطعه است که آن را برای کاربردهای کوچک یا جایگزینی مناسب می کند. SMC با قیمت گذاری از طریق مذاکره، معاملات رقابتی را با توانایی تامین 5000 قطعه در ماه تضمین می کند. تحویل سریع است، ظرف 1-7 روز کاری پس از پرداخت، و شرایط پرداخت شامل T/T، Western Union و PayPal است که به ترجیحات مختلف مشتری پاسخ می دهد.
به طور خلاصه، سری شیر دوار پنوماتیک SMC، از جمله شیر دوار دستی سری VH و شیر دوار دستی سه طرفه دو موقعیتی SMC، در کاربردهای شیر کنترل دستی سیستم پنوماتیک در سراسر صنایع تولید، بسته بندی، آزمایشگاه و HVAC ضروری هستند. ساختار قوی، انطباق با استانداردهای کیفیت و تحویل کارآمد آنها را به یک انتخاب ترجیحی برای راه حل های کنترل پنوماتیک قابل اعتماد تبدیل می کند.
بسته بندی و حمل و نقل:
تمام شیرهای برقی SMC با دقت بسته بندی می شوند تا حداکثر محافظت در حین حمل و نقل تضمین شود. هر شیر به طور جداگانه در بسته بندی ضد الکتریسیته ساکن مهر و موم می شود تا از آسیب ناشی از رطوبت و گرد و غبار جلوگیری شود. سپس محصولات در جعبه های محکم و بالشتکی قرار می گیرند که برای جذب ضربه و لرزش طراحی شده اند.
برای حمل و نقل، ما از حامل های قابل اعتمادی استفاده می کنیم که خدمات ردیابی و تحویل به موقع را ارائه می دهند. بسته به اندازه سفارش و مقصد، محموله ها ممکن است از طریق حمل و نقل هوایی، دریایی یا زمینی ارسال شوند و اطمینان حاصل شود که کارآمدترین و مقرون به صرفه ترین روش انتخاب شده است.
ما همچنین اسناد دقیقی را با هر محموله، از جمله مشخصات محصول، دستورالعمل های نصب و اطلاعات گارانتی، برای کمک به مشتریان خود در استفاده و نگهداری صحیح، درج می کنیم.
تعهد ما به بسته بندی با کیفیت و حمل و نقل قابل اعتماد تضمین می کند که هر شیر برقی SMC با خیال راحت و آماده استفاده فوری می رسد.
