توضیحات محصول:

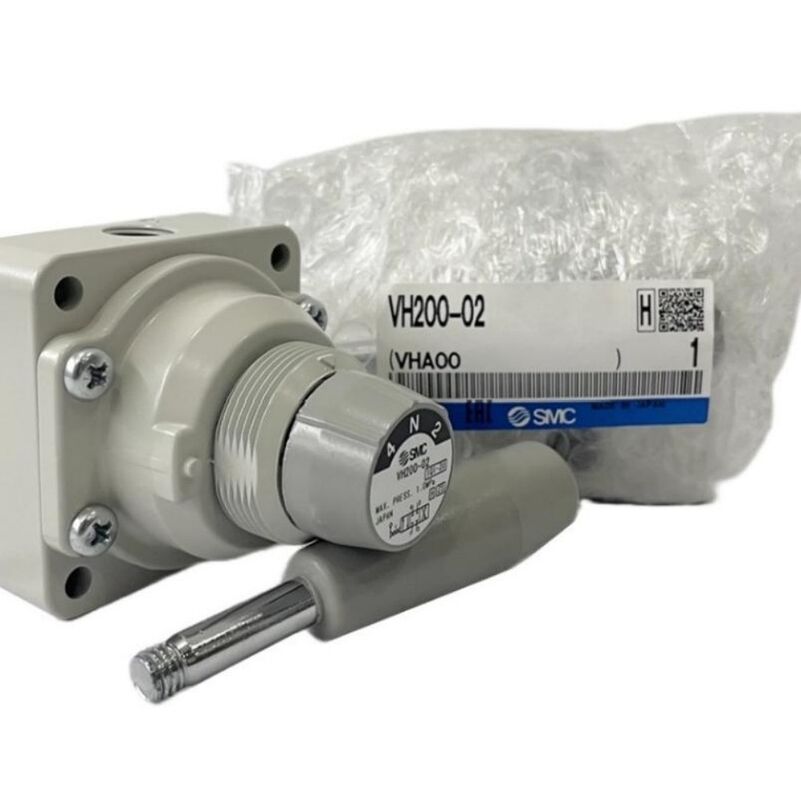

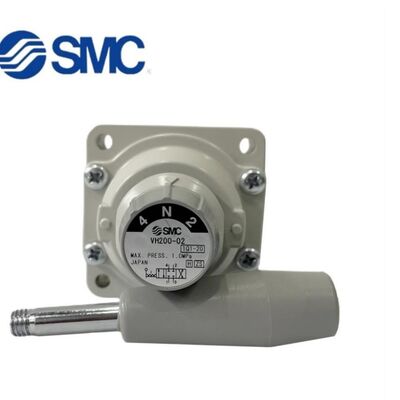

سری SMC VH ، که شامل مدل های VH301 ، VH300 ، VH312 ، VH311 ، VH332 ، VH330 و VH322 است ، یک شیر چرخنده دستی پنوماتیک است که برای کنترل جهت گیری دستی در سیستم های پنوماتیک صنعتی طراحی شده است.به خاطر عملکرد پایدار و انعطاف پذیری متنوع آن شناخته شده است، این سری از دریچه ها به طور گسترده ای برای عملکردهای روشن شدن و خاموش شدن مدار و کنترل جهت در کاربردهای مختلف مانند ماشین آلات اتوماسیون، ابزار ماشین و لوله های پنوماتیک استفاده می شود.
این سری دو اندازه اتصال رشته ارائه می دهد: 02 (1/4 اینچ) و 03 (3/8 اینچ). علاوه بر این ، نسخه های مشتق مانند 02N و R برای پاسخگویی به نیازهای مختلف نصب لوله در دسترس هستند.بدن شیر از آلیاژ آلومینیوم ریخته شده ساخته شده است و تحت درمان اکسیداسیون سطحی برای اطمینان از مقاومت بسیار عالی در برابر خوردگی قرار می گیرداین کار با اطمینان در محدوده دمای صنعتی از -5 °C تا 60 °C انجام می شود. هسته شیر دارای ساختار دو مهر است که مهر و موم های سخت و لاستیکی را ترکیب می کند.ارائه بهره وری مهر و موم پایدار و نرخ نشت که با استانداردهای صنعتی SMC مطابقت داردآن را برای یک محدوده فشار کاری از 0 تا 1.0 MPa مناسب است، باعث می شود آن را سازگار با الزامات سیستم های هواپیمایی استاندارد.
از نظر ساختاری و عملیاتی، شیر چرخدار دستی سری VH از عمل چرخدار دستی با موقعیت دقیق دنده و احساس چرخش صاف استفاده می کند.این طراحی کمک می کند برای جلوگیری از سوء استفاده ناشی از لرزش در تجهیزاتاکثر مدل ها شامل یک پیکربندی دو موضع سه طرفه هستند، در حالی که برخی از آنها نیز با قابلیت دو موضع دو طرفه سازگار هستند.این امکان می دهد به سرعت تغییر و خاموش کردن مدارهای پنوماتیکنصب می تواند با استفاده از هر دو روش نصب پانل یا نصب پایه انجام شود و مدل های انتخابی مجهز به براکت های نصب تخصصی برای متناسب با طرح های مختلف تجهیزات هستند.
علاوه بر این ، سری VH دارای روان کننده بدون روغن است ، که اجازه می دهد بدون نیاز به روان کننده های اضافی ، عملکرد پایدار طولانی مدت را داشته باشد ، که به طور قابل توجهی تلاش و هزینه های نگهداری را کاهش می دهد.برخی از مدل ها دارای درجه محافظت IP65 هستند، مقاومت در برابر گرد و غبار و رطوبت را فراهم می کند و در نتیجه عملکرد قابل اعتماد را حتی در شرایط سخت تضمین می کند.طیف گسترده ای از کاربردهای بالقوه گسترش می یابدبه طور کلی، سری SMC VH یک راه حل مقرون به صرفه برای کنترل پنوماتیک دستی در محیط های صنعتی ارائه می دهد.
پارامترهای فنی:
| محدوده دمای کاری |
-5°C تا 60°C |
| سری |
دریچه چرخشی پنوماتیک SMC |
| نوع |
دریچه ی دستی |
| نوع پورت |
بیشتر دو موقعیت سه طرفه S |
| روش کار |
هوا، روغن و رطوبت فشرده خشک باید فیلتر شود تا از آسیب هسته شیر جلوگیری شود. |
| محدوده فشار کاری |
0 تا 1.0MPa |
| VH301-02 نوع تهویه هوا (1/4) سوراخ در طرف |
| VH301-03 نوع تهویه (3/8) سوراخ در طرف |
| VH311-02 نوع تهویه هوا (1/4) سوراخ در طرف |
| سوراخ VH311-03 نوع تهویه (3/8) در طرف |
| VH320-02 مهر و موم (1/4) با 4 سوراخ در پایین |
| VH320-03 متوسط بسته (3/8) 4 سوراخ پایین |
| VH330-02 مهر و موم (1/4) با 4 سوراخ در پایین |
| VH330-03 متوسط بسته (3/8) 4 سوراخ پایین |
| VH332-02 مهر و موم (1/4) با 4 سوراخ در پایین |
| VH332-03 متوسط بسته (3/8) 4 سوراخ پایین |
| VH322-02 2-موقعیت (1/4) 4 سوراخ پایین |
| VH322-03 2-موقعتی (3/8) 4 سوراخ پایین |
| VH300-N02-R با سوراخ بسته (1/4) در طرف |
| VH300-02-L با سوراخ بسته (1/4) در طرف |
| VH300-03-L سوراخ بسته متوسط (3/8) در طرف |
| VH312-03 دو موقعیت (3/8) سوراخ در طرف |
| VH312-02 دو موقعیت (1/4) سوراخ در طرف |
| VH300-02 با سوراخ بسته (1/4) در طرف |
| VH300-03 سوراخ بسته (3/8) در طرف |
| VH302-02 دو موقعیت (1/4) سوراخ در طرف |
| VH302-03 دو موقعیت (3/8) سوراخ در طرف |
| VH310-02 با سوراخ بسته (1/4) در طرف |
| VH310-03 سوراخ بسته شده (3/8) در طرف |
| VH312-F02 دو موقعیت (1/4) سوراخ در طرف |
| VH321-02 جریان متوسط (1/4) 4 سوراخ پایین |
| VH321-03 جریان متوسط (3/8) 4 سوراخ پایین |
| VH331-02 خروجی متوسط (1/4) 4 سوراخ پایین |
| VH331-03 جریان متوسط (3/8) 4 سوراخ پایین |
| VH310-F03 سوراخ بسته شده (3/8) در طرف |
| VH300-N02 با سوراخ بسته (1/4) در طرف |
| VH311-F03 سوراخ نوع تهویه (3/8) در طرف |
| VH300-04 با سوراخ بسته (1/2) در طرف |
| VH300-03-R با سوراخ بسته (3/8) در طرف |
| VH310-N03 سوراخ بسته شده (3/8) در طرف |
کاربردها:
دریچه چرخش دستی SMC دو موقعیت سه طرفه به دلیل عملکرد قابل اعتماد و قابلیت های گوناگون آن در کاربردهای مختلف صنعتی و اتوماسیون به طور گسترده ای استفاده می شود.به عنوان بخشی از سری SMC Pneumatic Rotary Valve، این شیر برای کنترل جریان هوای فشرده خشک به طور موثر طراحی شده است، که آن را به یک قطعه ضروری در سیستم های پنوماتیک تبدیل می کند که دقت و دوام بسیار مهم است.توانایی آن برای فیلتر کردن روغن و رطوبت، عملکرد مطلوب و طول عمر آن را تضمین می کند، که برای حفظ یکپارچگی سیستم بسیار مهم است.
این شیر چرخش دستی SMC به ویژه برای سناریوهای مورد نیاز برای کنترل دستی جریان هوا، مانند خطوط مونتاژ، ماشین آلات بسته بندی و فرآیندهای تولید خودکار مناسب است.طراحی دریچه های دستی اجازه می دهد تا اپراتورها به راحتی موقعیت را تغییر دهند، امکان تنظیم سریع و کنترل در زمان واقعی را فراهم می کند، که در محیط های تولید پویا بسیار ارزشمند است.محدوده دمای کاری آن از -5°C تا 60°C باعث می شود که آن را به شرایط آب و هوایی مختلف سازگار کند، که دامنه کاربرد آن را گسترش می دهد.
علاوه بر اتوماسیون صنعتی، SMC دو موقعیت سه طرفه دریچه چرخش دستی در تجهیزات آزمایشگاهی، دستگاه های آزمایش،و ابزارهای پنوماتیک که کنترل دقیق جریان هوا لازم استگواهینامه CE کاربران را از انطباق با استانداردهای ایمنی و کیفیت اروپا اطمینان می دهد، اطمینان از قابلیت اطمینان و ایمنی در تمام سناریوهای کاربرد.
SMC حداقل مقدار سفارش فقط یک قطعه را ارائه می دهد، که آن را برای پروژه های کوچک و توسعه های بزرگ صنعتی قابل دسترسی می کند.با ظرفیت عرضه 5000 قطعه در ماه و زمان تحویل 1-7 روز کاری پس از پرداختبسته بندی انعطاف پذیر است و می تواند با نیازهای مشتری متناسب باشد.به طور معمول در جعبه های کارتن برای اطمینان از ایمنی محصول در طول حمل و نقل حمل می شود.
قیمت برای SMC دو موقعیت سه طرفه دریچه چرخش دستی قابل مذاکره است، با توجه به نیازهای مختلف بودجه. شرایط پرداخت شامل T / T، وسترن یونیون و پی پال،فراهم کردن گزینه های مناسب برای خریداران بین المللیساخت جامد، عملکرد دقیق و موقعیت های کاربردی گوناگون باعث می شود که شیر چرخش دستی SMC یک جزء ضروری در سیستم های پنوماتیک و اتوماسیون مدرن باشد.
بسته بندی و حمل:
دریچه های سولنویدی SMC به دقت بسته بندی شده اند تا حداکثر حفاظت را در طول حمل و نقل تضمین کنند. هر دریچه به صورت جداگانه با مواد ضد استاتیک پیچیده شده و در یک بسته محکم قرار می گیرد.جعبه طراحی شده برای جلوگیری از آسیب ناشی از شوک و ارتعاشبسته بندی همچنین شامل اطلاعات دقیق محصول و دستورالعمل های دستکاری برای تضمین استفاده ایمن و کارآمد در هنگام تحویل است.
برای حمل و نقل، SMC Solenoid Valves از طریق خدمات کوریری قابل اعتماد با گزینه های ردیابی در دسترس است.ما با استفاده از روش های مناسب حمل و نقل متناسب با مقصد و اندازه سفارش، تحویل به موقع را تضمین می کنیم.تمام محموله ها با مدارک لازم از جمله فاکتورها و گواهینامه های سازگاری همراه هستند تا تسهیلات پاکسازی گمرک و رضایت مشتری آسان شود.
