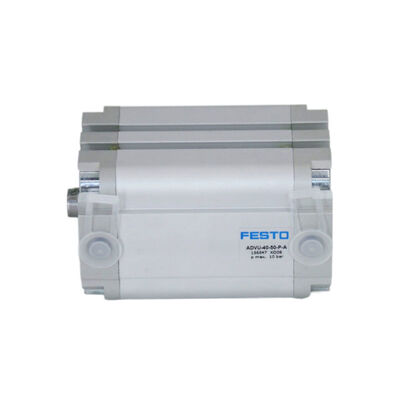

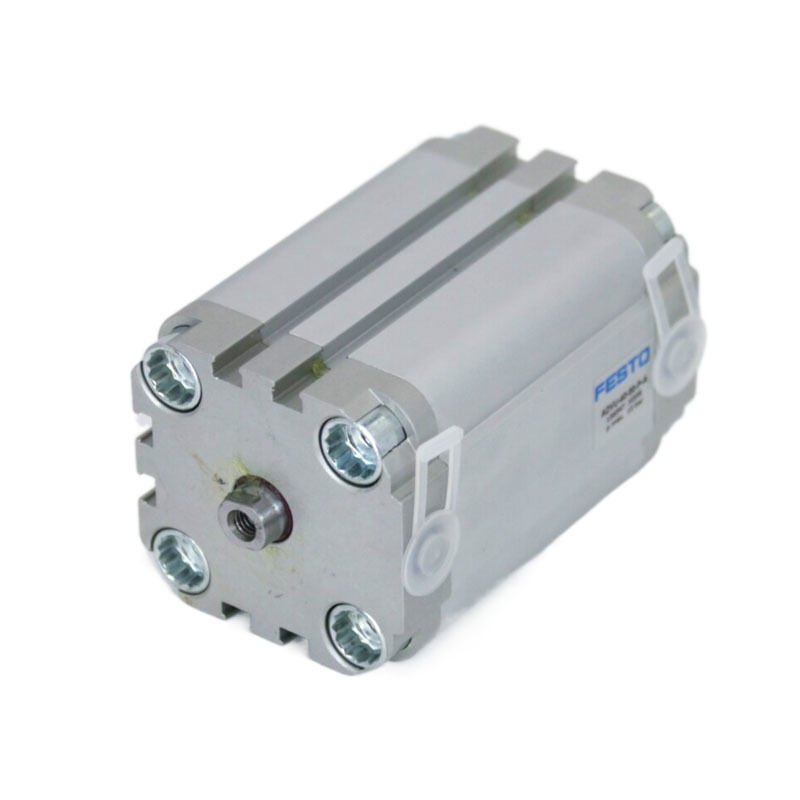

ADVU-63-30-A-P-A 156649 FESTO سیلندر فشرده ADVU-63-5/10/15/20/25/30/35/40-A-P-A

توضیحات محصول:

سیلندرهای فشرده سری ADVU از FESTO محرک های پنوماتیکی هستند که با یک پروفایل صرفه جویی در فضا و عملکردهای متنوع طراحی شده اند. آنها به طور گسترده در سیستم های اتوماتیک، تجهیزات تولید و سایر کاربردهای صنعتی مورد استفاده قرار می گیرند. در زیر یک نمای کلی دقیق از ویژگی ها و مشخصات محصول آنها آمده است.

این سیلندرها در حالت دو کاره کار می کنند و از هوای فشرده ای استفاده می کنند که با استاندارد ISO 8573-1:2010 [7:4:4] مطابقت دارد. فشار کاری معمولاً از 0.08 مگاپاسکال تا 1 مگاپاسکال (0.8 بار تا 10 بار) متغیر است. آنها قادر به کار در محدوده دمای عملیاتی از -20 درجه سانتیگراد تا 80 درجه سانتیگراد هستند.

مقاومت در برابر خوردگی این سیلندرها به عنوان کلاس 2 طبقه بندی می شود که آنها را برای محیط هایی با استرس خوردگی متوسط مناسب می کند. آنها در قطرهای مختلف پیستون از جمله 12 میلی متر، 16 میلی متر، 20 میلی متر، 25 میلی متر، 32 میلی متر، 40 میلی متر، 50 میلی متر، 63 میلی متر، 80 میلی متر، 100 میلی متر و 125 میلی متر عرضه می شوند.

در مورد طول ضربه، ضربه استاندارد بین 5 میلی متر و 80 میلی متر است، در حالی که ضربه های اختیاری می توانند از 1 میلی متر تا 400 میلی متر افزایش یابند. محدوده ضربه موجود به قطر پیستون خاص انتخاب شده بستگی دارد. خود میله پیستون از فولاد ضد زنگ با آلیاژ بالا ساخته شده است که دوام و استحکام را تضمین می کند.

بشکه سیلندر و درپوش های انتهایی از آلیاژ آلومینیوم فورج شده ساخته شده اند و مهر و موم های دینامیکی از لاستیک نیتریل (NBR) یا پلی اورتان ترموپلاستیک (TPE-U/PUs) تشکیل شده اند که عملکرد آب بندی قابل اعتمادی را ارائه می دهند.

طراحی سیلندرهای سری ADVU با یک پروفایل باریک با سطوح صاف و شیارهایی در سه طرف که از حس موقعیت پشتیبانی می کنند، مشخص می شود. هر دو درپوش انتهایی جلو و عقب مستقیماً روی بشکه سیلندر پیچ می شوند، در حالی که مونتاژ با پیچ های سر سوکت شش گوش تسهیل می شود.

طیف گسترده ای از انواع مشتقات برای پاسخگویی به نیازهای مختلف کاربردی در دسترس است. اینها شامل نوع S1 با یاتاقان میله پیستون توسعه یافته، میله پیستون دو سر S2، مدل S6 مجهز به مهر و موم های مقاوم در برابر دمای بالا است که می تواند تا 120 درجه سانتیگراد را تحمل کند و S20 با میله پیستون توخالی دو سر، در میان دیگران.

سیلندرهای ADVU از چندین گزینه نصب پشتیبانی می کنند. نصب را می توان با استفاده از پیچ های سر سوکت شش گوش یا با استفاده از شیارهای سه طرف همراه با انتخاب گسترده ای از اجزای نصب انجام داد، بنابراین نیازهای مختلف نصب را برآورده می کند.

تشخیص موقعیت از طریق سازگاری با سنسورهای مجاور تسهیل می شود. این سنسورها را می توان مستقیماً در شیارهای پروفیل تعبیه کرد و با سطح همسطح نصب کرد، که امکان تعویض آسان را بدون نیاز به اصلاح پیکربندی نصب اصلی فراهم می کند.

از نظر عملکرد، این سیلندرهای فشرده مزایای قابل توجهی را ارائه می دهند. در مقایسه با سیلندرهای استاندارد مشابه مطابق با ISO 15552، فضای مورد نیاز را تا 50٪ کاهش می دهند. طراحی فشرده استفاده کارآمد از فضای نصب را تضمین می کند در حالی که مواد با کیفیت بالا، ساختار مستحکم، مقاومت در برابر خوردگی عالی و عملکرد عملیاتی ثابت و قابل اعتماد را حفظ می کند.

پارامترهای فنی:

برنامه های کاربردی:

سیلندر پنوماتیک پیستون FESTO ADVU یک سیلندر اتوماسیون بسیار متنوع و قابل اعتماد است که برای پاسخگویی به نیازهای سختگیرانه برنامه های کاربردی صنعتی مدرن طراحی شده است. این سیلندر فشرده که دارای استانداردهای CE است، ایمنی و انطباق با کیفیت را تضمین می کند و آن را به انتخابی ایده آل برای سیستم های اتوماتیک مختلف تبدیل می کند. حالت عملکرد دو کاره آن امکان کنترل دقیق حرکت پیستون را فراهم می کند و عملکردی کارآمد و ثابت را در طیف گسترده ای از سناریوها ارائه می دهد.

با طول ضربه 10 میلی متر و رزوه میله پیستون M3، مدل ADVU کاملاً برای کاربردهایی که به ابعاد فشرده بدون به خطر انداختن قدرت و دوام نیاز دارند، مناسب است. طراحی پیستون بیضی شکل محافظت عالی در برابر پیچش را ارائه می دهد و پیستون را به آرامی هدایت می کند و از پایداری اطمینان حاصل می کند و سایش را در طول زمان کاهش می دهد. این ویژگی FESTO ADVU را به گزینه ای عالی برای نصب در هر موقعیتی تبدیل می کند و انعطاف پذیری در نصب و ادغام در تنظیمات اتوماسیون را فراهم می کند.

این سیلندر فشرده به طور گسترده در خطوط تولید استفاده می شود که در آن محدودیت های فضا به اجزای کوچکتر اما موثر نیاز دارد. توانایی آن در کارکرد قابل اعتماد در فضاهای تنگ، آن را برای ماشین آلات بسته بندی، اتوماسیون مونتاژ و سیستم های رباتیک ایده آل می کند. سیلندر پنوماتیک پیستون نیز معمولاً در تجهیزات جابجایی دقیق استفاده می شود، جایی که حرکت خطی دقیق و تکرارپذیر برای فرآیند تولید حیاتی است.

به لطف توانایی عرضه قوی FESTO با 5000 قطعه در ماه و حداقل مقدار سفارش فقط یک واحد، مشاغل می توانند به راحتی این سیلندر اتوماسیون را با توجه به مقیاس تولید خود تهیه کنند. قیمت گذاری قابل مذاکره است و محصول در کارتن یا بسته بندی سفارشی طبق نیاز مشتری حمل می شود و تحویل ایمن را ظرف 1-7 روز کاری پس از پرداخت تضمین می کند. شرایط پرداخت انعطاف پذیر است و T/T، Western Union و PayPal را برای پاسخگویی به ترجیحات مختلف مشتری می پذیرد.

به طور کلی، سیلندر پنوماتیک پیستون FESTO ADVU به عنوان یک راه حل سیلندر فشرده برجسته است که عملکرد بالا، انعطاف پذیری و قابلیت اطمینان را ترکیب می کند. کاربردهای آن در بخش های مختلف صنعتی از جمله مونتاژ خودرو، تولید الکترونیک، بسته بندی مواد غذایی و نوشیدنی و هر سناریویی که نیاز به کنترل حرکت خطی دقیق در فضاهای فشرده دارد، گسترده است. این امر آن را به یک جزء ضروری برای مهندسان اتوماسیون و یکپارچه سازان سیستم تبدیل می کند که برای کارایی و کیفیت در سیستم های پنوماتیکی خود تلاش می کنند.

بسته بندی و حمل و نقل:

بسته بندی و حمل و نقل محصول برای سیلندر پنوماتیک پیستون

هر سیلندر پنوماتیک پیستون با دقت بسته بندی می شود تا اطمینان حاصل شود که در شرایط عالی می رسد. ابتدا سیلندر در فوم محافظ یا حباب پیچیده می شود تا از هرگونه آسیب در حین حمل و نقل جلوگیری شود. سپس در یک جعبه مقوایی محکم قرار می گیرد که با مواد بالشتک اضافی مانند بالش های هوا یا بادام زمینی بسته بندی تقویت می شود تا حرکت به حداقل برسد.

برای سفارشات عمده، چندین واحد به طور ایمن در کارتن های بزرگتر با جداکننده ها بسته بندی می شوند تا از ضربه بین سیلندرهای جداگانه جلوگیری شود. تمام بسته ها به وضوح با اطلاعات محصول، دستورالعمل های حمل و نقل و جزئیات حمل و نقل برچسب گذاری شده اند.

روش های حمل و نقل شامل حمل و نقل زمینی استاندارد، حمل و نقل هوایی یا خدمات پیک اکسپرس بسته به ترجیح مشتری و فوریت تحویل است. ما با شرکای لجستیکی قابل اعتماد همکاری می کنیم تا از تحویل به موقع و ایمن به مکان مشخص شده شما اطمینان حاصل کنیم.

قبل از حمل و نقل، هر سیلندر تحت یک بازرسی و آزمایش کامل کیفیت قرار می گیرد تا عملکرد بهینه را تضمین کند. اطلاعات ردیابی پس از ارسال سفارش ارائه می شود و به مشتریان اجازه می دهد تا محموله خود را تا زمانی که به درب منزلشان برسد، نظارت کنند.
