توضیحات محصول:

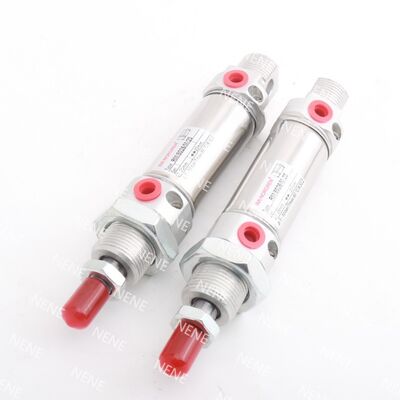

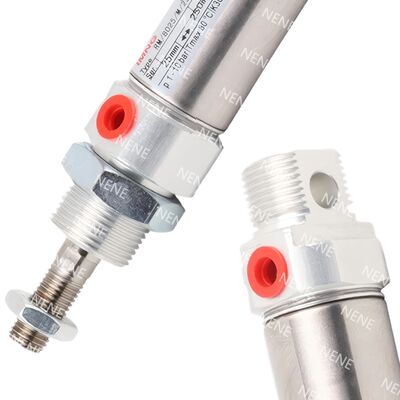

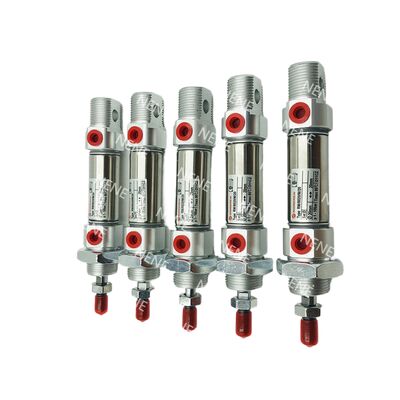

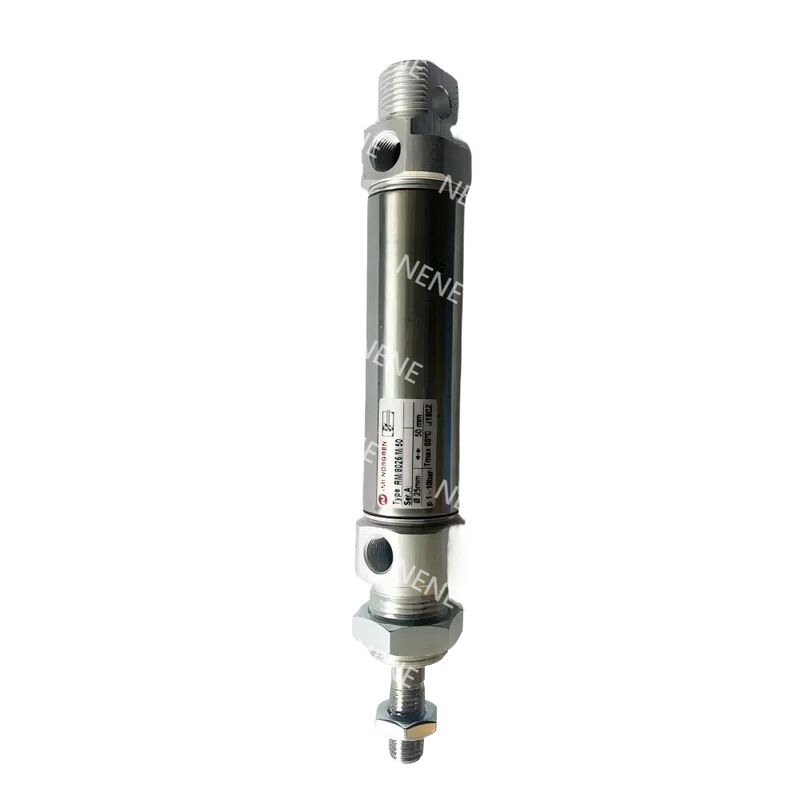

سری RM/28000/M سیلندرهای Roundline فشرده و تککاره را ارائه میدهد که از مکانیزم بازگشت فنری استفاده میکنند. هر سیلندر به عنوان یک جزء استاندارد به یک پیستون مغناطیسی مجهز شده است که عملکرد و قابلیت اطمینان آنها را افزایش میدهد.
این سیلندرها که با لوله فولادی ضد زنگ و درپوشهای انتهایی آلومینیومی آنودایز شده شفاف ساخته شدهاند، مقاومت در برابر خوردگی عالی و استحکام مکانیکی بالایی را ارائه میدهند. طراحی آنها دوام و عملکرد طولانیمدت را حتی در محیطهای سخت تضمین میکند.
علاوه بر این، سری RM/28000/M کاملاً با استاندارد ISO 6432 سازگار است و آنها را به انتخابی ایدهآل برای کاربردهایی که فضا محدود است تبدیل میکند. فرم فشرده آنها کاملاً برای وظایف موقعیتیابی پنوماتیکی و فرآیندهای اتوماسیون با کورس کوتاه مناسب است.
ویژگیها:
طراحی فشرده از فرم فاکتور ISO 6432 پیروی میکند و امکان ادغام یکپارچه با اتصالات استاندارد را فراهم میکند. این امر نصب را در کاربردهای مختلف ساده و بدون دردسر میکند.
این محصول که از مواد مقاوم در برابر خوردگی ساخته شده است، به گونهای طراحی شده است که در برابر محیطهای سخت و پر تقاضا مقاومت کند و عملکرد و دوام طولانیمدت را تضمین کند.
مجهز به پیستون مغناطیسی است، که حسگر محدودیت آسان را فعال میکند و بازخورد اتوماسیون قابل اعتمادی را ارائه میدهد، که باعث افزایش راندمان عملیاتی و دقت میشود.
ساخت مکانیکی محکم شامل درپوشهای انتهایی دوگانه است که به استحکام و قابلیت اطمینان کلی دستگاه در شرایط سخت کمک میکند.
پارامترهای فنی:
| مورد |
مشخصات |
| سوراخ (میلیمتر) |
10 / 12 / 16 / 20 / 25 |
| کورسهای استاندارد (میلیمتر) |
10، 25، 50 |
| حداکثر کورس (میلیمتر) |
50 |
| میله پیستون Ø (میلیمتر) |
4 (Ø10)، 6 (Ø12، Ø16)، 8 (Ø20)، 10 (Ø25) |
| اندازه پورت |
M5 (Ø10/12/16)، G1/8 (Ø20/25) |
| محیط |
هوای فشرده، فیلتر شده، روغنکاری شده یا بدون روغنکاری |
| فشار عملیاتی |
2 تا 10 بار (29 تا 145 psi) |
| دمای عملیاتی |
-10°C تا +80°C (14°F تا 176°F) |
| عملکرد |
تککاره، بازگشت فنری، پیستون مغناطیسی |
| بالشتک |
بالشتک بافر |
| جنس بشکه |
فولاد ضد زنگ |
| جنس درپوش انتهایی |
آلیاژ آلومینیوم آنودایز شده شفاف |
| جنس میله پیستون |
فولاد ضد زنگ |
| جنس بافر |
پلی اورتان |
| واشرها |
لاستیک نیتریل (NBR) |
| طراحی درپوش انتهایی |
درپوشهای انتهایی با استحکام بالا و دوگانه |
| لوازم جانبی استاندارد |
مهره نصب بینی، مهره قفل میله پیستون |
| لوازم جانبی اختیاری |
سوئیچ نی با کابل یکپارچه، براکتهای نصب سوئیچ، اتصالات مستقیم و آرنجی، سختافزار نصب |
| رانش نظری @ 6 بار (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| نیروی فنر برگشتی F1 @ 6 بار (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| وزن و ابعاد |
به جدول ابعاد کامل دیتاشیت مراجعه کنید |
| انواع |
پورت عقب مرکزی، پوشش عقب تخت، گزینههای نصب متعدد |
| کیتهای سرویس |
موجود نیست |
| دادههای بار / انحراف |
به نمودارهای بار و انحراف در دیتاشیت مراجعه کنید |
کاربردها:
مونتاژ خودکار و ایندکسگذاری دقیق از طریق فعالسازی کورس کوچک امکانپذیر است. این فناوری امکان حرکت کارآمد و دقیق را در فضاهای فشرده فراهم میکند و گردش کار تولید را بهبود میبخشد.
جابجایی قطعات الکترونیکی از مکانیسمهای برداشت و قرار دادن طراحی شده برای فواصل حرکت کوتاه بسیار سود میبرد. این سیستمها اطمینان میدهند که قطعات ظریف با دقت مدیریت و در طول تولید قرار میگیرند.
در عملیات بستهبندی و ماشینآلات، اغلب نیاز به حرکت فشرده و تکرارپذیر وجود دارد. راهحلهایی که عملکرد ثابتی را در فضاهای محدود ارائه میدهند به حفظ توان عملیاتی بالا و قابلیت اطمینان کمک میکنند.
برنامههایی که نیاز به حسگر موقعیت یکپارچه دارند، به خوبی توسط این فناوریهای پیشرفته فعالسازی و جابجایی ارائه میشوند. با گنجاندن قابلیتهای حسگر، سیستمها میتوانند به کنترل و نظارت دقیق در طول عملکرد خود دست یابند.
پشتیبانی و خدمات:
محصول سیلندر پنوماتیک پیستونی ما برای عملکرد قابل اعتماد و کارآمد در طیف گستردهای از کاربردهای صنعتی طراحی شده است. برای پشتیبانی فنی، لطفاً به دفترچه راهنمای کاربر دقیق ارائه شده همراه با محصول مراجعه کنید، که شامل دستورالعملهای نصب، دستورالعملهای عملیاتی و نکات نگهداری برای اطمینان از عملکرد بهینه است.
اگر در حین نصب یا راهاندازی با مشکلی مواجه شدید، تأیید کنید که سیلندر مطابق با جهتگیری مشخص شده نصب شده است و تمام اتصالات ایمن و بدون نشتی هستند. بازرسی و روغنکاری منظم همانطور که در دفترچه راهنما توضیح داده شده است به جلوگیری از سایش زودرس و افزایش طول عمر محصول کمک میکند.
برای سرویس و نگهداری، فقط از قطعات جایگزین اصلی توصیه شده توسط سازنده استفاده کنید تا استانداردهای عملکرد و انطباق ایمنی حفظ شود. تیم فنی ما برای کمک به عیبیابی، بهینهسازی عملکرد و درخواستهای سفارشیسازی برای پاسخگویی به نیازهای خاص شما در دسترس است.
توصیه میکنیم یک گزارش نگهداری برای پیگیری فواصل سرویس و هرگونه تعمیر انجام شده نگه دارید. جابجایی صحیح و رعایت محدودیتهای فشار و دمای عملیاتی مشخص شده، استفاده ایمن و مؤثر از سیلندر پنوماتیک پیستونی را تضمین میکند.
برای مستندات فنی دقیق، سؤالات متداول و ابزارهای نرمافزاری مربوط به سیلندر پنوماتیک پیستونی ما، لطفاً از پورتال پشتیبانی ما دیدن کنید. تعهد ما ارائه پشتیبانی و خدمات جامع برای به حداکثر رساندن ارزش و قابلیت اطمینان سیستمهای پنوماتیکی شما است.
بستهبندی و حمل و نقل:
سیلندر پنوماتیک پیستونی ما با دقت بستهبندی شده است تا حداکثر محافظت را در حین حمل و نقل تضمین کند. هر سیلندر در یک لفاف حبابدار ضد الکتریسیته ساکن پیچیده شده و در یک جعبه مقوایی محکم و سفارشی قرار میگیرد تا از حرکت و آسیب جلوگیری شود. از مواد بالشتکی اضافی برای محافظت از اجزای ظریف و سطوح در برابر خراش و ضربه استفاده میشود.
برای حمل و نقل، ما از شرکتهای حمل و نقل قابل اعتمادی استفاده میکنیم که گزینههای ردیابی و بیمه را ارائه میدهند تا تحویل ایمن و به موقع را تضمین کنند. بستهبندی به وضوح با اطلاعات محصول، دستورالعملهای جابجایی و علائم جهتگیری برچسبگذاری شده است تا جابجایی مناسب در طول فرآیند حمل و نقل را تسهیل کند. چه حمل و نقل داخلی و چه بینالمللی، ما تمام اقدامات احتیاطی را انجام میدهیم تا اطمینان حاصل کنیم که سیلندر پنوماتیک پیستونی شما در شرایط کاری عالی میرسد.
