توضیحات محصول:

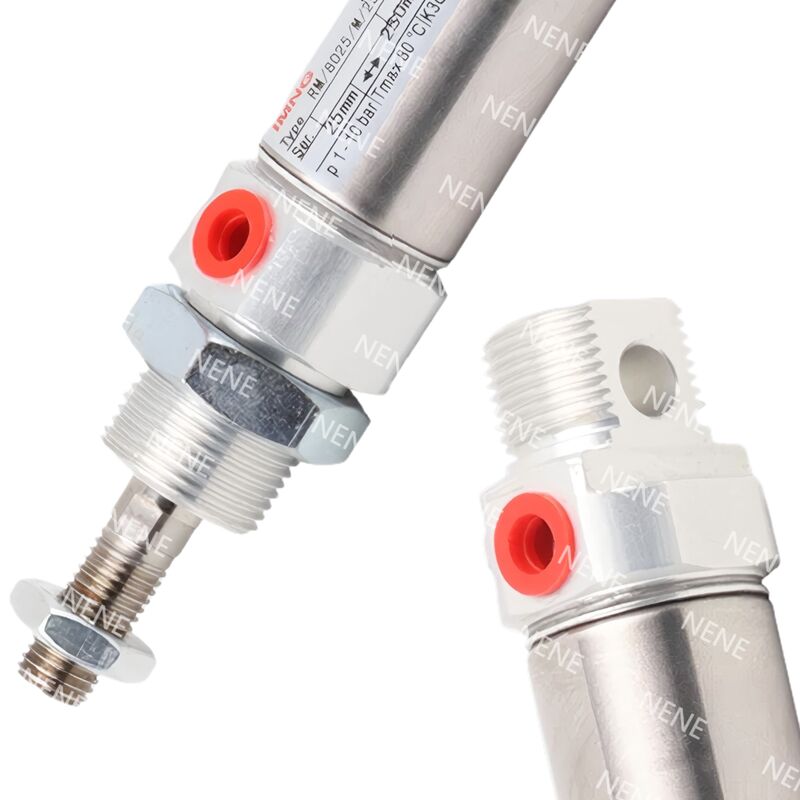

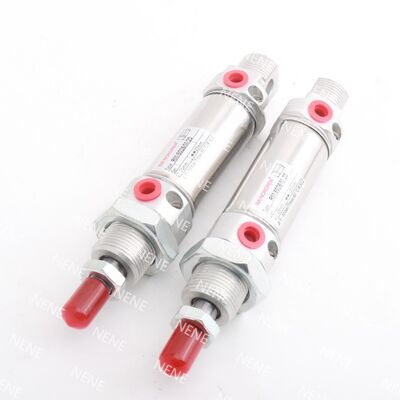

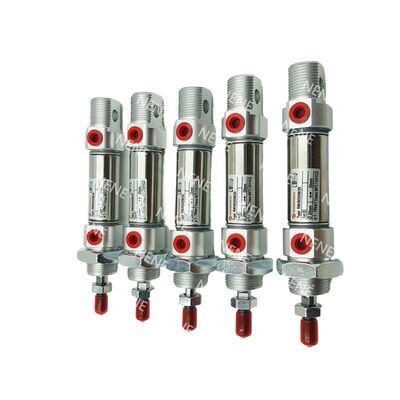

سری RM/28000/M شامل سیلندرهای Roundline فشرده و تککاره است که دارای مکانیزم بازگشت فنری هستند. هر سیلندر به عنوان یک جزء استاندارد به یک پیستون مغناطیسی مجهز شده است که عملکرد قابل اطمینانی را در کاربردهای مختلف تضمین میکند.
این سیلندرها که با لوله فولادی ضد زنگ و درپوشهای انتهایی آلومینیومی آنودایز شده شفاف ساخته شدهاند، مقاومت در برابر خوردگی و دوام عالی را ارائه میدهند. طراحی مستحکم آنها استحکام بالایی را فراهم میکند و آنها را برای محیطهای صنعتی پر تقاضا مناسب میسازد.
علاوه بر این، سری RM/28000/M با استاندارد ISO 6432 مطابقت دارد و سازگاری با سایر اجزای پنوماتیکی فشرده را تضمین میکند. این امر آنها را به ویژه برای کاربردهایی که به فضای نصب محدود، موقعیتیابی دقیق پنوماتیکی و وظایف اتوماسیون با کورس کوتاه نیاز دارند، مناسب میسازد.
ویژگیها:
فاکتور فرم فشرده ISO 6432 امکان ادغام یکپارچه با اتصالات استاندارد را فراهم میکند و نصب را ساده و کارآمد میسازد.
این محصول که از مواد مقاوم در برابر خوردگی ساخته شده است، برای مقاومت در برابر شرایط محیطی سخت و چالشبرانگیز طراحی شده است و عملکرد طولانیمدت را تضمین میکند.
ویژگی پیستون مغناطیسی عملکرد را با سادهسازی حس محدودیت و ارائه بازخورد اتوماسیون قابل اعتماد، افزایش میدهد.
با طراحی مکانیکی مستحکم که شامل درپوشهای انتهایی دوگانه است، ساختار دوام و مونتاژ ایمن را برای کاربردهای پر تقاضا تضمین میکند.
پارامترهای فنی:
| مورد |
مشخصات |
| سوراخ (میلیمتر) |
10 / 12 / 16 / 20 / 25 |
| کورسهای استاندارد (میلیمتر) |
10، 25، 50 |
| حداکثر کورس (میلیمتر) |
50 |
| میله پیستون Ø (میلیمتر) |
4 (Ø10)، 6 (Ø12، Ø16)، 8 (Ø20)، 10 (Ø25) |
| اندازه پورت |
M5 (Ø10/12/16)، G1/8 (Ø20/25) |
| محیط |
هوای فشرده، فیلتر شده، روغنکاری شده یا بدون روغنکاری |
| فشار عملیاتی |
2 تا 10 بار (29 تا 145 psi) |
| دمای عملیاتی |
-10°C تا +80°C (14°F تا 176°F) |
| عملکرد |
تککاره، بازگشت فنری، پیستون مغناطیسی |
| بالشتک |
بالشتک بافر |
| جنس بشکه |
فولاد ضد زنگ |
| جنس درپوش انتهایی |
آلیاژ آلومینیوم آنودایز شده شفاف |
| جنس میله پیستون |
فولاد ضد زنگ |
| جنس بافر |
پلی اورتان |
| واشرها |
لاستیک نیتریل (NBR) |
| طراحی درپوش انتهایی |
درپوشهای انتهایی با استحکام بالا و دوگانه |
| لوازم جانبی استاندارد |
مهره نصب بینی، مهره قفل میله پیستون |
| لوازم جانبی اختیاری |
سوئیچ نی با کابل یکپارچه، براکتهای نصب سوئیچ، اتصالات مستقیم و آرنجی، سختافزار نصب |
| رانش نظری @ 6 بار (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| نیروی فنر برگشت F1 @ 6 بار (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| وزن و ابعاد |
به جدول ابعاد کامل دیتاشیت مراجعه کنید |
| انواع |
پورت عقب مرکزی، پوشش عقب تخت، گزینههای نصب متعدد |
| کیتهای سرویس |
موجود نیست |
| دادههای بار / انحراف |
به نمودارهای بار و انحراف در دیتاشیت مراجعه کنید |
کاربردها:
مونتاژ و ایندکسگذاری خودکار اغلب شامل حرکات دقیقی با طول کورس محدود است. فعالسازی با کورس کوتاه در این فرآیندها برای اطمینان از دقت و کارایی بالا ضروری است.
جابجایی قطعات الکترونیکی و انجام وظایف انتخاب و قرار دادن، نیاز به پشتیبانی از مسافتهای کوتاه دارد. این عملیات از مکانیزمهای فعالسازی قابل اعتماد و فشرده بهرهمند میشوند که میتوانند قطعات را سریع و دقیق حرکت دهند.
در بستهبندی و کاربردهای ماشینآلات، نیاز شدیدی به حرکت فشرده و تکرارپذیر وجود دارد. عملکرد ثابت در فضاهای محدود برای حفظ بهرهوری و کیفیت بسیار مهم است.
بسیاری از کاربردها به حسگر موقعیت یکپارچه برای نظارت و کنترل دقیق حرکت نیاز دارند. پیادهسازی بازخورد موقعیت، دقت و تکرارپذیری بهبود یافته را در سیستمهای خودکار امکانپذیر میکند.
پشتیبانی و خدمات:
محصول سیلندر پنوماتیکی پیستونی ما برای عملکرد قابل اعتماد و کارآمد در کاربردهای صنعتی مختلف طراحی شده است. برای پشتیبانی فنی، لطفاً به دفترچه راهنمای محصول برای دستورالعملهای نصب، روشهای نگهداری و نکات عیبیابی مراجعه کنید. اطمینان حاصل کنید که سیلندر در محدوده فشار و دمای مشخص شده کار میکند تا از آسیب جلوگیری شود و عملکرد بهینه تضمین شود.
بازرسی منظم واشرها، میلههای پیستون و لولههای سیلندر برای حفظ عملکرد و افزایش طول عمر محصول توصیه میشود. روغنکاری باید طبق مشخصات دستورالعملهای نگهداری انجام شود تا سایش کاهش یابد و از خوردگی جلوگیری شود.
اگر با هرگونه مشکل عملیاتی مواجه شدید، تأیید کنید که اتصالات پنوماتیکی ایمن هستند و منبع هوا تمیز و خشک است. برای مشکلات پیچیدهتر، نمودارهای عیبیابی دقیق در مستندات موجود است تا به شناسایی و حل خطاهای رایج کمک کند.
ما همچنین خدمات تعمیر حرفهای و قطعات جایگزین را برای پشتیبانی از استفاده مداوم از سیلندر پنوماتیکی پیستونی شما ارائه میدهیم. تیم فنی ما متعهد به اطمینان از عملکرد روان و کارآمد تجهیزات شما در طول عمر مفید آن است.
بستهبندی و حمل و نقل:
سیلندر پنوماتیکی پیستونی ما با دقت بستهبندی میشود تا اطمینان حاصل شود که در شرایط عالی میرسد. هر سیلندر با مواد محافظ بستهبندی میشود تا از آسیب در حین حمل و نقل جلوگیری شود. سپس محصول در یک جعبه محکم و سفارشی قرار میگیرد که بالشتک و پشتیبانی اضافی را فراهم میکند.
برای حمل و نقل، ما از حاملهای قابل اعتماد استفاده میکنیم و اطلاعات ردیابی را ارائه میدهیم تا شما را از وضعیت سفارش خود مطلع کنیم. ما تمام اقدامات احتیاطی را انجام میدهیم تا تحویل به موقع و ایمن را تضمین کنیم، چه در داخل کشور و چه در سطح بینالمللی. اگر نیازهای بستهبندی یا حمل و نقل خاصی دارید، لطفاً با تیم خدمات مشتریان ما تماس بگیرید تا کمک دریافت کنید.
