توضیحات محصول:

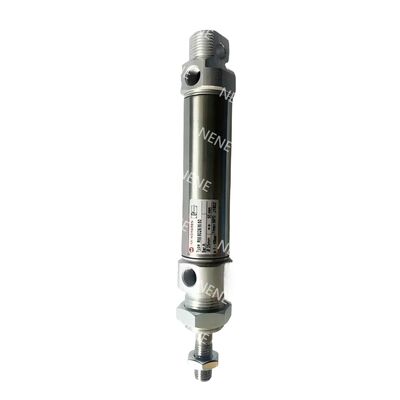

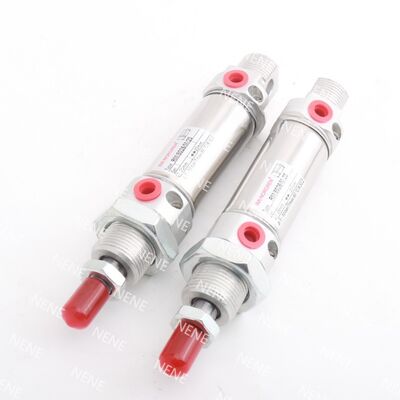

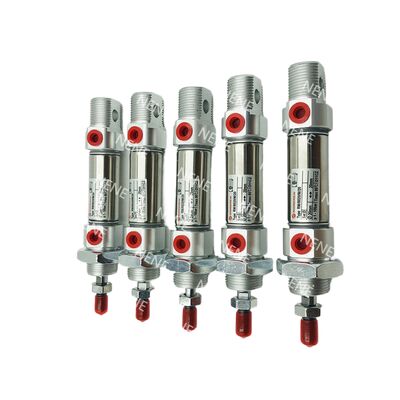

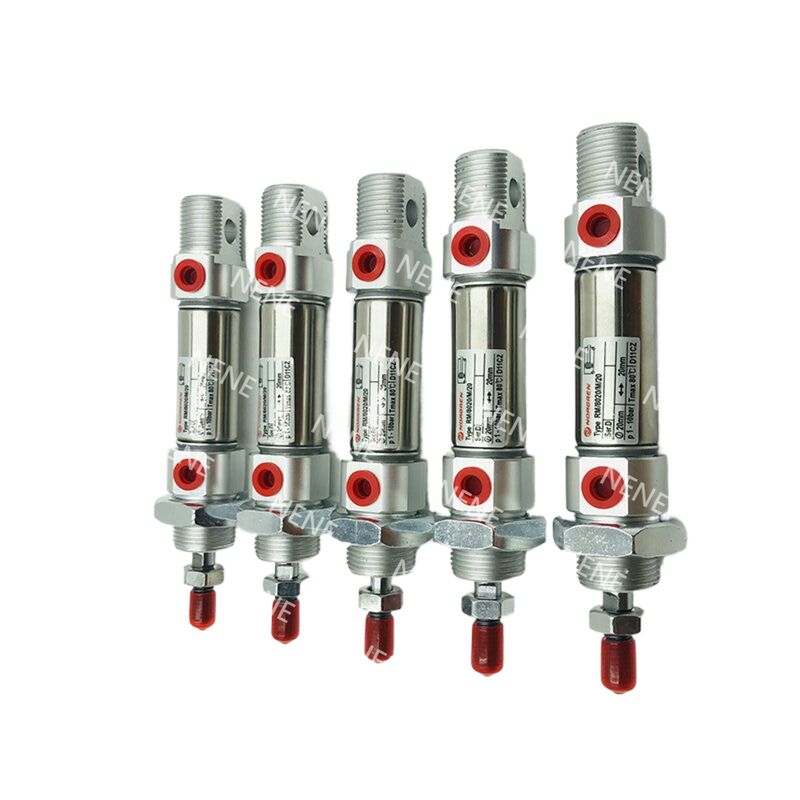

سری RM / 28000 / M شامل سیلندر های گرد خط تک اثر و جمع و جور است که دارای مکانیسم بازگشت به بهار هستند. این سیلندر ها به عنوان یک ویژگی استاندارد مجهز به یک پیستون مغناطیسی هستند.بهبود عملکرد و قابلیت اطمینان آنها.
این سیلندرها با استفاده از یک لوله فولاد ضد زنگ و کلاه های نهایی آلومینیوم آنودیزه شفاف ساخته شده اند، مقاومت بسیار خوبی در برابر خوردگی و قدرت ساختاری بالایی دارند.طراحی قوی آن ها باعث دوام در محیط های مختلف کاری می شود.
علاوه بر این، طیف RM / 28000 / M با استاندارد ISO 6432 سازگار است، که آنها را برای برنامه هایی که نیاز به راه حل های جمع و جور دارند مناسب می کند.آنها برای وظایف موقعیت دهی پنوماتیک و اتوماسیون کوتاه مدت ایده آل هستند، به خصوص در فضاهایی که فضای نصب محدود است.
ویژگی ها:
فاکتور فرم فشرده ایزو 6432 اجازه می دهد تا یکپارچه با لوازم استاندارد ادغام شود و نصب را ساده و کارآمد کند.اندازه کوچک آن برای کاربردهایی که فضای محدودی دارند ایده آل است، اطمینان از سازگاری بدون به خطر انداختن عملکرد.
از مواد مقاوم در برابر خوردگی ساخته شده، این محصول برای مقاومت در برابر محیط های خشن و سخت طراحی شده است.آن را حفظ دوام و قابلیت اطمینان حتی در شرایطی که به طور معمول باعث فرسایش و تخریب، که عملکرد طولانی مدت را تضمین می کند
ویژگی پیستون مغناطیسی عملکرد را با ساده سازی حس محدودیت و ارائه بازخورد دقیق اتوماسیون افزایش می دهد. این عنصر مغناطیسی امکان تشخیص دقیق موقعیت را فراهم می کند،بهبود کنترل و بهره وری در سیستم های خودکار.
این سیلندر دارای طراحی مکانیکی قوی است و دارای کلاه های پایانی دوگانه است که قدرت و دوام بیشتری را ارائه می دهد.این ساختار تضمین می کند که واحد می تواند فشار بالا را تحمل کند و یکپارچگی ساختاری را در طول چرخه عمر خود حفظ کند.
پارامترهای فنی:
| ماده |
مشخصات |
| سوراخ (ملی متر) |
10 / 12 / 16 / 20 |
| تراشهای استاندارد (ملی متر) |
10، 25، 50 |
| حداکثر ضربه (ملی متر) |
50 |
| میله پیستون Ø (ملی متر) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| اندازه بندر |
M5 (Ø10/12/16) ، G1/8 (Ø20/25) |
| متوسط |
هوا فشرده، فیلتر شده، روان یا بدون روان |
| فشار کار |
2 تا 10 بار (29 تا 145 psi) |
| دمای کار |
-10°C تا +80°C (14°F تا 176°F) |
| عملیات |
تک اثر، بازگشت به بهار، پیستون مغناطیسی |
| پوشاندن |
پف کردن بافر |
| مواد بشکه |
فولاد ضد زنگ |
| مواد پوشش پایینی |
آلیاژ آلومینیوم آنودیزه شفاف |
| ماده ی میله ی پیستون |
فولاد ضد زنگ |
| مواد بافری |
پلی اورتان |
| مهر |
لاستیک نیترلی (NBR) |
| طراحی کلاه پایینی |
کلاهک های پایانی با قدرت بالا با دو قلمه |
| لوازم جانبی استاندارد |
مغز نصب بینی، مغز قفل میله پیستون |
| لوازم جانبی اختیاری |
سوئیچ چوبی با کابل یکپارچه، براکت های نصب سوئیچ، لوازم مستقیم و آرنج، تجهیزات نصب |
| فشار تئوریکی @ 6 بار (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| نیروی بهار برگشت F1 @ 6 bar (N) |
Ø10: 3.7 ؛ Ø12: 4.8 ؛ Ø16: 10.5 ؛ Ø20: 16.1 ؛ Ø25: 21.6 |
| وزن و ابعاد |
جدول ابعاد صفحه اطلاعات کامل را ببینید |
| انواع دیگر |
پورت عقب مرکزی، پوشش عقب مسطح، گزینه های نصب متعدد |
| کیت های خدمات |
در دسترس نیست |
| داده های بار / انحراف |
به نمودارهای بار و انحراف در ورق داده مراجعه کنید |
کاربردها:
فرآیندهای مونتاژ خودکار و عملیات نمایه سازی اغلب برای دستیابی به حرکت دقیق به حرکت کوتاه تکیه می کنند.این روش اجازه می دهد تا برای موقعیت موثر و دقیق در وظایف مختلف تولید.
در دستکاری قطعات الکترونیکی، سیستم های pick-and-place از قابلیت های سفر کوتاه بهره مند می شوند. این سیستم ها از قرار دادن سریع و قابل اعتماد قطعات در فضاهای محدود پشتیبانی می کنند.افزایش سرعت و دقت تولید.
کاربردهای بسته بندی و وظایف نگهداری ماشین معمولاً نیاز به حرکت فشرده و قابل تکرار دارند. چنین حرکاتی عملکرد سازگار را تضمین می کنند و به جریان کار اتوماسیون ساده کمک می کنند.
علاوه بر این، کاربردهایی که نیاز به تشخیص موقعیت یکپارچه دارند برای ارائه کنترل و بازخورد پیشرفته پشتیبانی می شوند.این ادغام در حفظ دقت و بهبود عملکرد کلی سیستم کمک می کند.
پشتیبانی و خدمات:
محصول سیلندرهای پنوماتیک پیستون ما برای ارائه حرکت خطی قابل اعتماد و کارآمد برای طیف گسترده ای از کاربردهای صنعتی طراحی شده است.تیم ما از کارشناسان در دسترس برای کمک به راهنمای نصب است، راه حل مشکلات و راهنمایی های تعمیر و نگهداری برای اطمینان از عملکرد بهینه و طول عمر سیلندر.
ما خدمات جامع از جمله کمک به انتخاب محصول، گزینه های پیکربندی سفارشی و پشتیبانی در محل را برای پاسخگویی به نیازهای عملیاتی خاص شما ارائه می دهیم.قطعات جایگزین و کیت های ارتقاء به راحتی در دسترس هستند تا زمان توقف به حداقل برسد و بهره وری حفظ شود.
برای به حداکثر رساندن طول عمر سیلندر پنوماتیک پیستون شما، توصیه می کنیم که به طور منظم بررسی و روانکاری را مطابق با دستورالعمل کاربر انجام دهید.تیم پشتیبانی ما می تواند مستندات دقیق و منابع آموزشی را برای کمک به کارکنان تعمیر و نگهداری شما در رسیدگی به مراقبت های معمول و تعمیرات موثر ارائه دهد.
چه شما به کمک برای ادغام سیلندر به سیستم موجود خود نیاز دارید یا به مشاوره فنی در مورد بهینه سازی سیستم نیاز دارید،خدمات پشتیبانی اختصاصی ما متعهد به ارائه راه حل های به موقع و دقیق متناسب با نیازهای شما است.
بسته بندی و حمل:
سیلندر پنوماتیک پیستون ما با دقت بسته بندی شده تا حداکثر محافظت را در طول حمل و نقل تضمین کند. هر سیلندر به طور ایمن با مواد ضد خوردگی پیچیده شده و در داخل یکجعبه مخصوص برای جلوگیری از حرکت و آسیبمواد اضافی کمد مانند ورودی های فوم یا پوشش حباب برای حفاظت از اجزای حساس استفاده می شود.
برای حمل و نقل، ما از حامل های قابل اعتماد با گزینه های ردیابی استفاده می کنیم تا تحویل به موقع و ایمن را تضمین کنیم.بسته بندی به وضوح با دستورالعمل های دستکاری و اطلاعات محصول برای تسهیل پردازش بدون مشکل برچسب گذاری شده است. چه در داخل کشور و چه خارج از کشور، ما مطمئن می شویم که سیلندر پنوماتیک پیستون به حالت کامل می رسد، آماده برای استفاده فوری.
