توضیحات محصول:

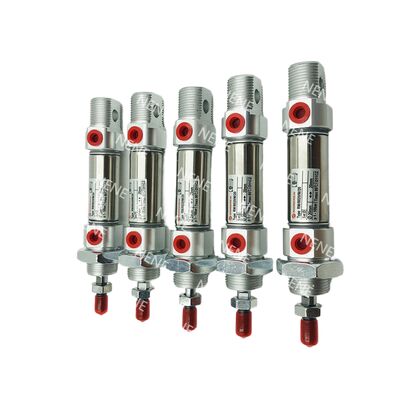

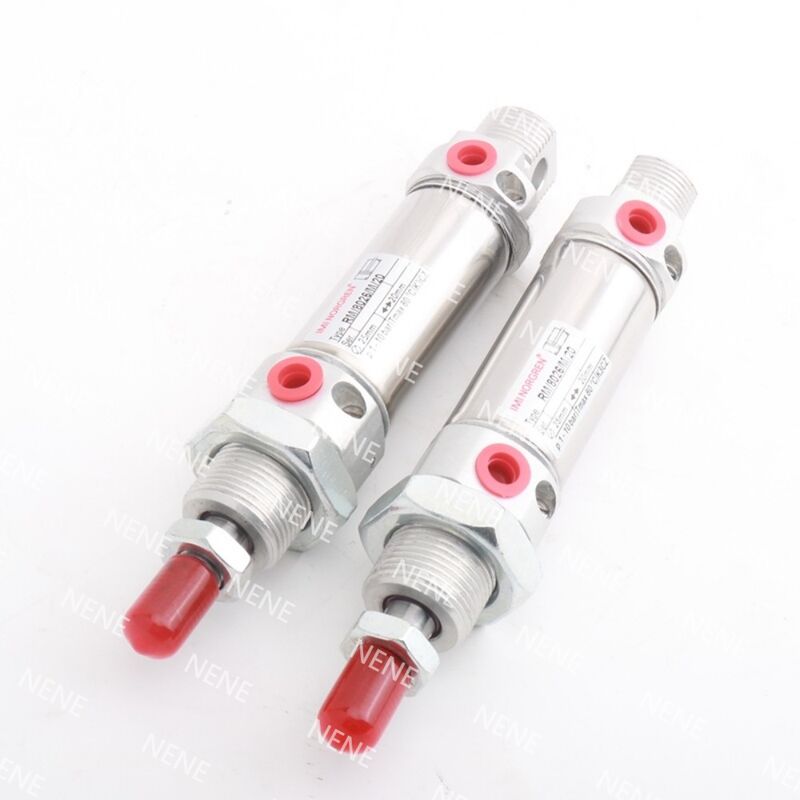

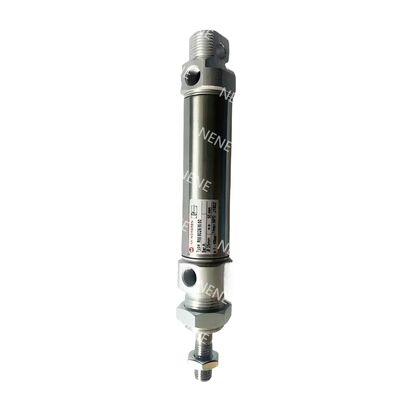

سری RM/28000/M شامل سیلندرهای Roundline جمع و جور با عملکرد تک کاره است که دارای مکانیزم بازگشت فنری هستند. این سیلندرها به عنوان یک ویژگی استاندارد مجهز به پیستون مغناطیسی هستند که عملکرد قابل اعتماد و عملکرد پیشرفته را تضمین می کند.
این سیلندرها که با لوله فولادی ضد زنگ و درپوش های انتهایی آلومینیومی آنودایز شده شفاف ساخته شده اند، مقاومت عالی در برابر خوردگی و دوام بالایی را ارائه می دهند. این طراحی قوی عملکرد طولانی مدت را حتی در محیط های چالش برانگیز تضمین می کند.
علاوه بر این، محدوده RM/28000/M به گونه ای طراحی شده است که کاملاً با استانداردهای ISO 6432 سازگار باشد. اندازه جمع و جور آنها را به انتخابی ایده آل برای کاربردهایی تبدیل می کند که نیاز به موقعیت یابی پنوماتیکی در فضاهای تنگ و همچنین برای کارهای اتوماسیون با کورس کوتاه دارند.
ویژگی ها:
طراحی جمع و جور به فاکتور فرم ISO 6432 پایبند است و امکان ادغام یکپارچه با اتصالات استاندارد را فراهم می کند. این امر نصب را ساده و با طیف گسترده ای از سیستم های موجود سازگار می کند.
این محصول که از مواد مقاوم در برابر خوردگی ساخته شده است، برای استفاده در محیط های سخت و پر تقاضا ایده آل است. دوام آن عملکرد قابل اعتماد را حتی در شرایط چالش برانگیز تضمین می کند.
مجهز به پیستون مغناطیسی، فرآیند حسگر محدودیت را ساده می کند و بازخورد موثری را برای سیستم های اتوماسیون فراهم می کند. این ویژگی دقت و راندمان عملیاتی را افزایش می دهد.

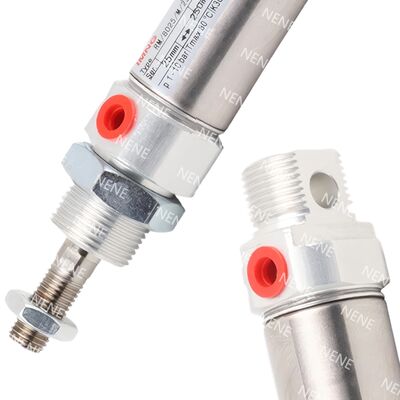

ساخت مکانیکی قوی شامل درپوش های انتهایی با چین دوگانه است که به استحکام و طول عمر کلی دستگاه کمک می کند. این عنصر طراحی آب بندی ایمن و انعطاف پذیری را در طول استفاده طولانی مدت تضمین می کند.
پارامترهای فنی:
| مورد |
مشخصات |
| سوراخ (میلی متر) |
10 / 12 / 16 / 20 / 25 |
| کورس های استاندارد (میلی متر) |
10، 25، 50 |
| حداکثر کورس (میلی متر) |
50 |
| میله پیستون Ø (میلی متر) |
4 (Ø10)، 6 (Ø12، Ø16)، 8 (Ø20)، 10 (Ø25) |
| اندازه پورت |
M5 (Ø10/12/16)، G1/8 (Ø20/25) |
| محیط |
هوای فشرده، فیلتر شده، روغن کاری شده یا بدون روغن |
| فشار عملیاتی |
2 تا 10 بار (29 تا 145 psi) |
| دمای عملیاتی |
-10°C تا +80°C (14°F تا 176°F) |
| عملکرد |
تک کاره، بازگشت فنری، پیستون مغناطیسی |
| بالشتک |
بالشتک بافر |
| جنس بشکه |
فولاد ضد زنگ |
| جنس درپوش انتهایی |
آلیاژ آلومینیوم آنودایز شده شفاف |
| جنس میله پیستون |
فولاد ضد زنگ |
| جنس بافر |
پلی اورتان |
| درزگیرها |
لاستیک نیتریل (NBR) |
| طراحی درپوش انتهایی |
درپوش های انتهایی با استحکام بالا و چین دوگانه |
| لوازم جانبی استاندارد |
مهره نصب بینی، مهره قفل میله پیستون |
| لوازم جانبی اختیاری |
سوئیچ نی با کابل یکپارچه، براکت های نصب سوئیچ، اتصالات مستقیم و آرنجی، سخت افزار نصب |
| رانش نظری @ 6 بار (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| نیروی فنر برگشتی F1 @ 6 بار (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| وزن و ابعاد |
به جدول ابعاد کامل دیتاشیت مراجعه کنید |
| انواع |
پورت عقب مرکزی، پوشش عقب تخت، گزینه های نصب متعدد |
| کیت های سرویس |
موجود نیست |
| داده های بار / انحراف |
به نمودارهای بار و انحراف در دیتاشیت مراجعه کنید |
برنامه های کاربردی:
سیستم های مونتاژ و ایندکس خودکار از فعال سازی با کورس کوچک بسیار سود می برند و امکان حرکات دقیق و کارآمد را در فضاهای فشرده فراهم می کنند.
در جابجایی قطعات الکترونیکی، عملیات انتخاب و قرار دادن اغلب به مسافت های کوتاه نیاز دارند. این وظایف به دقت و سرعت نیاز دارند که توسط مکانیسم های فعال سازی تخصصی پشتیبانی می شوند.
فرآیندهای بسته بندی و کاربردهای ماشین آلات اغلب به حرکت جمع و جور و تکرارپذیر نیاز دارند. چنین الزامات عملکرد ثابت و عملکرد قابل اعتماد را در محیط های تنگ تضمین می کند.
برنامه هایی که به حسگر موقعیت یکپارچه نیاز دارند از قابلیت های کنترل و نظارت پیشرفته بهره مند می شوند و امکان بهبود دقت و بازخورد سیستم را فراهم می کنند.
پشتیبانی و خدمات:
محصول سیلندر پنوماتیک پیستونی ما برای ارائه عملکرد قابل اعتماد و کارآمد در طیف گسترده ای از کاربردهای صنعتی طراحی شده است. برای پشتیبانی فنی، ما کمک های جامعی از جمله راهنمایی نصب، عیب یابی، نکات نگهداری و بهینه سازی عملکرد را ارائه می دهیم تا اطمینان حاصل شود که سیلندر پنوماتیک شما با حداکثر راندمان کار می کند.
ما اسناد فنی دقیقی از جمله دفترچه های راهنما، نقشه های ابعادی و برگه های مشخصات را ارائه می دهیم تا به شما در درک ویژگی های محصول و استفاده صحیح کمک کنیم. تیم پشتیبانی ما آموزش دیده است تا در شناسایی مدل سیلندر مناسب برای نیازهای خاص برنامه شما کمک کند و در صورت نیاز می تواند در مورد گزینه های سفارشی سازی مشاوره ارائه دهد.
خدمات نگهداری شامل توصیه هایی در مورد روغن کاری، فواصل بازرسی و قطعات جایگزین برای افزایش طول عمر سیلندر پنوماتیک است. ما همچنین خدمات تعمیر را برای رفع هرگونه مشکل عملیاتی و بازگرداندن محصول به شرایط کاری مطلوب ارائه می دهیم.
برای پشتیبانی بیشتر، ما جلسات آموزشی و وبینارهایی را ارائه می دهیم تا به کارکنان فنی شما کمک کنیم تا دانش عمیقی در مورد عملکرد و نگهداری سیلندر پنوماتیک به دست آورند. هدف ما این است که اطمینان حاصل کنیم که شما پشتیبانی به موقع و موثری دریافت می کنید تا زمان خرابی را به حداقل برسانید و بهره وری را به حداکثر برسانید.
لطفاً برای اطلاعات بیشتر و راهنماهای عیب یابی به اسناد محصول و منابع پشتیبانی موجود در وب سایت ما مراجعه کنید.
بسته بندی و حمل و نقل:
سیلندرهای پنوماتیک پیستونی ما با دقت بسته بندی می شوند تا حداکثر محافظت را در حین حمل و نقل تضمین کنند. هر سیلندر به طور ایمن در فوم ضد الکتریسیته ساکن پیچیده شده و در یک جعبه مقوایی محکم و موجدار قرار می گیرد تا از هرگونه آسیب ناشی از ضربه یا لرزش جلوگیری شود. از مواد بالشتکی اضافی برای پر کردن هر فضای خالی در داخل بسته بندی برای جلوگیری از حرکت استفاده می شود.
برای حمل و نقل، ما از حامل های قابل اعتماد با گزینه های ردیابی استفاده می کنیم تا تحویل به موقع و ایمن را تضمین کنیم. همه بسته ها به وضوح با دستورالعمل های حمل و نقل، از جمله “Fragile” و “This Side Up” برچسب گذاری شده اند تا از مراقبت مناسب اطمینان حاصل شود. بسته به مقصد، ما روش های حمل و نقل مختلفی از جمله خدمات استاندارد، سریع و اکسپرس را برای پاسخگویی به نیازهای شما ارائه می دهیم.
قبل از ارسال، هر سیلندر پنوماتیک پیستونی تحت یک بازرسی دقیق کیفیت قرار می گیرد تا تأیید شود که تمام مشخصات را برآورده می کند و عاری از نقص است. ما همچنین اسنادی از جمله دفترچه های راهنما و اطلاعات گارانتی محصول را در داخل بسته برای راحتی شما ارائه می دهیم.
تعهد ما این است که سیلندر پنوماتیک پیستونی شما را در شرایط عالی، آماده برای نصب و استفاده فوری تحویل دهیم.
