توضیحات محصول:

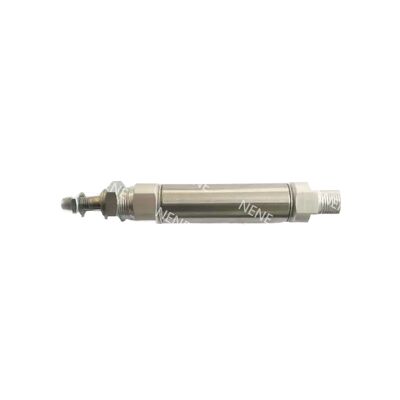

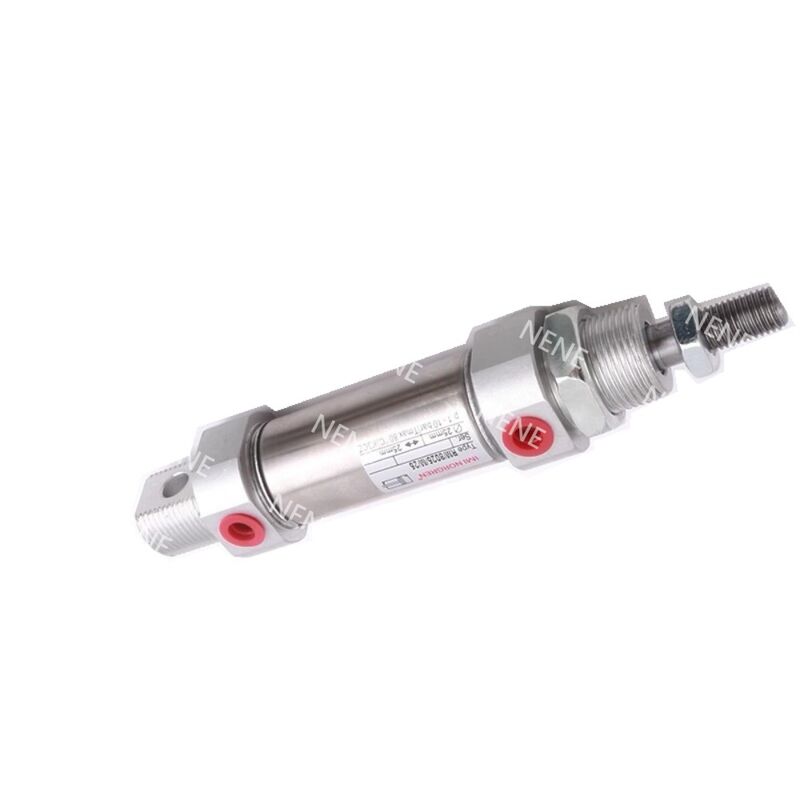

سری RM/28000/M شامل سیلندرهای جمع و جور و تک کاره است که دارای مکانیزم بازگشت فنری هستند. این سیلندرهای Roundline به عنوان یک ویژگی استاندارد مجهز به پیستون مغناطیسی هستند که عملکرد قابل اطمینانی را در کاربردهای مختلف تضمین می کند.
این سیلندرها که با لوله فولادی ضد زنگ و درپوش های انتهایی آلومینیومی آنودایز شده شفاف ساخته شده اند، مقاومت در برابر خوردگی عالی و دوام بالایی را ارائه می دهند. طراحی قوی آنها تضمین می کند که در عین سبک وزن بودن و سهولت ادغام، استحکام خود را حفظ می کنند.
علاوه بر این، محدوده RM/28000/M به گونه ای طراحی شده است که با استاندارد ISO 6432 سازگار باشد و آنها را به انتخابی ایده آل برای کارهای موقعیت یابی پنوماتیکی که فضا محدود است تبدیل می کند. اندازه جمع و جور و قابلیت های ضربه کوتاه آنها را برای کاربردهای اتوماسیون که نیاز به عملکرد دقیق و کارآمد در مناطق محدود دارند، عالی می کند.
ویژگی ها:
فاکتور فرم جمع و جور ISO 6432 برای ادغام آسان با اتصالات استاندارد طراحی شده است و نصب را ساده و کارآمد می کند.
این محصول که از مواد مقاوم در برابر خوردگی ساخته شده است، برای استفاده در محیط های سخت و پرخطر مناسب است و دوام طولانی مدت را تضمین می کند.
گنجاندن یک پیستون مغناطیسی عملکرد را با ساده کردن حس محدودیت و ارائه بازخورد خودکار قابل اعتماد افزایش می دهد.
طراحی مکانیکی قوی آن دارای درپوش های انتهایی دو چین دار است که به افزایش استحکام و مونتاژ ایمن کمک می کند.
پارامترهای فنی:
| مورد |
مشخصات |
| سوراخ (میلی متر) |
10 / 12 / 16 / 20 / 25 |
| سکته های استاندارد (میلی متر) |
10، 25، 50 |
| حداکثر ضربه (میلی متر) |
50 |
| میله پیستون وOslash; (میلی متر) |
4 (Ø10)، 6 (Ø12، Ø16)، 8 (Ø20)، 10 (Ø25) |
| اندازه پورت |
M5 (Ø10/12/16)، G1/8 (Ø20/25) |
| متوسط |
هوای فشرده، فیلتر شده، روغن کاری شده یا بدون روغن |
| فشار عملیاتی |
2 تا 10 بار (29 تا 145 psi) |
| دمای عملیاتی |
-10 درجه سانتیگراد تا +80 درجه سانتیگراد (14 درجه فارنهایت تا 176 درجه فارنهایت) |
| عملکرد |
تک کاره، بازگشت فنری، پیستون مغناطیسی |
| بالشتک |
بالشتک بافر |
| جنس بشکه |
فولاد ضد زنگ |
| جنس پوشش انتهایی |
آلیاژ آلومینیوم آنودایز شده شفاف |
| جنس میله پیستون |
فولاد ضد زنگ |
| جنس بافر |
پلی اورتان |
| مهر و موم |
لاستیک نیتریل (NBR) |
| طراحی درپوش انتهایی |
درپوش های انتهایی با استحکام بالا و دو چین دار |
| لوازم جانبی استاندارد |
مهره نصب بینی، مهره قفل میله پیستون |
| لوازم جانبی اختیاری |
سوئیچ نی با کابل یکپارچه، براکت های نصب سوئیچ، اتصالات مستقیم و آرنجی، سخت افزار نصب |
| رانش نظری @ 6 بار (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| نیروی فنر برگشتی F1 @ 6 بار (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| وزن و ابعاد |
به جدول ابعاد کامل دیتاشیت مراجعه کنید |
| انواع |
پورت عقب مرکزی، پوشش عقب تخت، گزینه های نصب متعدد |
| کیت های سرویس |
موجود نیست |
| داده های بار / انحراف |
به نمودارهای بار و انحراف در دیتاشیت مراجعه کنید |
برنامه های کاربردی:
فرآیندهای مونتاژ و ایندکس خودکار از فعال سازی ضربه کوچک بسیار سود می برند و امکان حرکت دقیق و کارآمد را در عملیات تولید فراهم می کنند.
جابجایی قطعات الکترونیکی، به ویژه در کارهای انتخاب و قرار دادن که شامل مسافت های کوتاه می شود، به سیستم هایی نیاز دارد که برای دقت و قابلیت اطمینان طراحی شده اند.
در کاربردهای بسته بندی و ماشین آلات، که در آن حرکت جمع و جور و تکرارپذیر ضروری است، راه حل های اتوماسیون پیشرفته عملکرد ثابتی را تضمین می کنند.
برنامه هایی که نیاز به حسگر موقعیت یکپارچه دارند، به فناوری ای متکی هستند که بازخورد بلادرنگ را برای بهبود کنترل و دقت ارائه می دهد.
پشتیبانی و خدمات:
سیلندر پنوماتیک پیستونی ما برای عملکرد قابل اعتماد و کارآمد در طیف گسترده ای از کاربردهای صنعتی طراحی شده است. برای پشتیبانی فنی، لطفاً مطمئن شوید که شماره مدل، مشخصات و شرایط عملیاتی سیلندر خود را آماده کرده اید تا به ما در کمک موثر به شما کمک کند.
ما راهنمایی های جامع عیب یابی را ارائه می دهیم تا به شما در تشخیص و حل مشکلات رایج مانند نشت هوا، صداهای غیرعادی یا حرکت ناسازگار کمک کنیم. نکات تعمیر و نگهداری منظم شامل بررسی روغن کاری مناسب، بازرسی مهر و موم ها برای سایش و اطمینان از محکم بودن تمام اتصالات است.
قطعات جایگزین و لوازم جانبی سازگار با سیلندر پنوماتیک پیستونی شما به راحتی در دسترس هستند تا عملکرد بهینه را حفظ کنند. تیم فنی ما می تواند دستورالعمل های نصب دقیق را ارائه دهد و بهترین شیوه ها را برای به حداکثر رساندن طول عمر و عملکرد تجهیزات شما توصیه کند.
برای درخواست های سفارشی سازی یا مشاوره خاص برنامه، متخصصان ما در دسترس هستند تا در مورد راه حل های متناسب با نیازهای عملیاتی منحصر به فرد شما همکاری کنند. ما متعهد به ارائه پشتیبانی سریع و حرفه ای برای به حداقل رساندن زمان خرابی و افزایش بهره وری هستیم.
لطفاً برای مشخصات دقیق، دستورالعمل های ایمنی و برنامه های تعمیر و نگهداری به دفترچه راهنمای محصول مراجعه کنید تا از استفاده ایمن و موثر از سیلندر پنوماتیک پیستونی خود اطمینان حاصل کنید.
بسته بندی و حمل و نقل:
سیلندرهای پنوماتیک پیستونی ما با دقت بسته بندی می شوند تا حداکثر محافظت را در حین حمل و نقل تضمین کنند. هر سیلندر در کاغذ ضد خوردگی پیچیده شده و با خیال راحت در یک درج فوم سفارشی در یک جعبه مقوایی محکم قرار می گیرد. بسته بندی به گونه ای طراحی شده است که از هرگونه آسیب ناشی از ضربه، لرزش یا رطوبت جلوگیری کند.
برای حمل و نقل، ما از حامل های قابل اعتماد استفاده می کنیم و گزینه های حمل و نقل مختلفی را برای پاسخگویی به نیازهای تحویل شما ارائه می دهیم. هر بسته به وضوح با دستورالعمل های حمل و نقل و اطلاعات ردیابی برچسب گذاری شده است تا از تحویل ایمن و به موقع اطمینان حاصل شود. ما همچنین گزینه های بیمه را برای امنیت بیشتر در هنگام حمل و نقل ارائه می دهیم.
قبل از اعزام، هر سیلندر پنوماتیک پیستونی تحت یک بازرسی دقیق کیفیت قرار می گیرد تا اطمینان حاصل شود که استانداردهای بالای ما را برآورده می کند. ما متعهد هستیم که محصول شما را در شرایط عالی، آماده برای استفاده فوری پس از ورود، تحویل دهیم.
