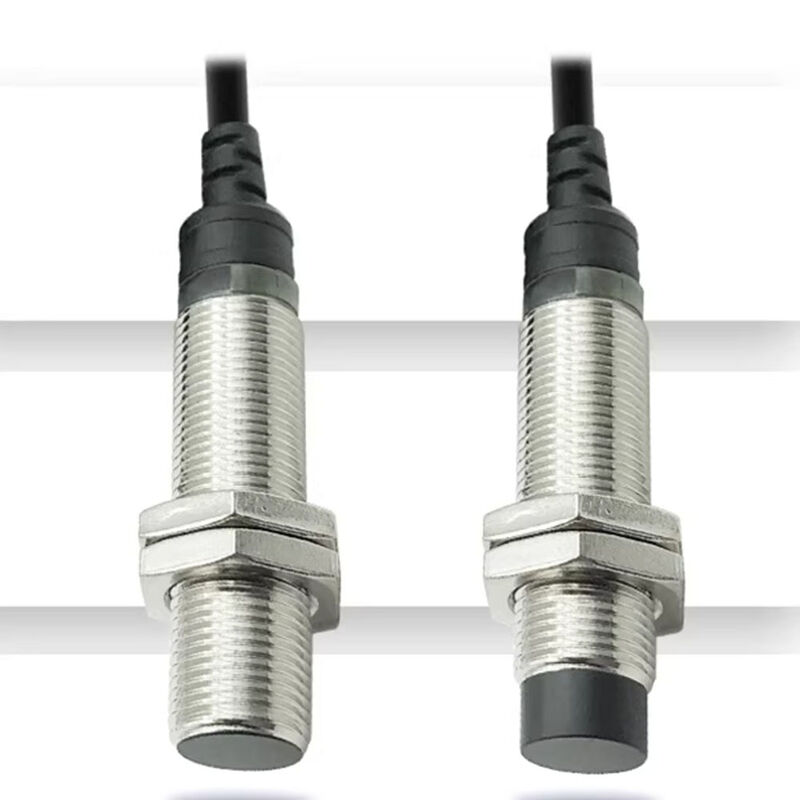

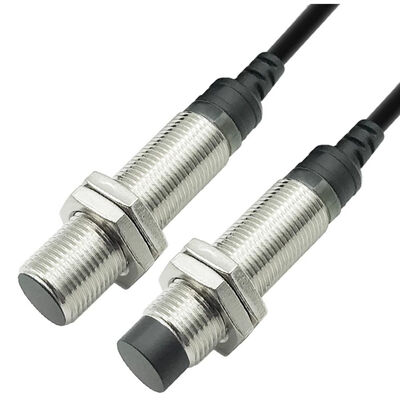

سنسور SODRON SN30-10BNA-G SN30X-15DNA SN30X-10BPA SN30X-15DPA سنسور نزدیکی سوئیچ نزدیکی

1. قوانین کدگذاری مدل (سری SN30)

• SN30: رزوه M30، سری استاندارد؛ SN30X: رزوه M30، سری توسعه یافته/پیشرفته
• 10/15: فاصله سنجش (میلی متر)
• B: شیلددار (قابل نصب همسطح)؛ D: بدون شیلد (غیر قابل نصب همسطح)
• N: خروجی NPN؛ P: خروجی PNP
• A: معمولاً باز (NO)؛ B: معمولاً بسته (NC)
• G: با چراغ نشانگر / بسته بندی ویژه؛ X: نوع توسعه یافته

2. ویژگی های اصلی هر مدل

3. پارامترهای رایج

• ولتاژ تغذیه: 10-30 ولت DC
• جریان بار: ≤200 میلی آمپر
• دقت تکرار: <3% فاصله سنجش
• هیسترزیس: 1%-15% فاصله سنجش
• دمای محیط: -25 درجه سانتیگراد تا +70 درجه سانتیگراد
• بدنه: برنج آبکاری شده با نیکل / فولاد ضد زنگ، رزوه M30×1.5
• حفاظت: حفاظت در برابر پلاریته معکوس، حفاظت در برابر اتصال کوتاه، حفاظت در برابر اضافه ولتاژ
• درجه حفاظت: IP67
• فرکانس پاسخ: 300 هرتز

4. راهنمای انتخاب

• فاصله سنجش: 10 میلی متر (نوع B) / 15 میلی متر (نوع D)
• نصب: برای نصب همسطح روی سطح فلزی، B (شیلددار) را انتخاب کنید؛ برای سطح غیر فلزی یا فاصله سنجش طولانی تر، D (بدون شیلد) را انتخاب کنید
• تطابق خروجی: برای ورودی PLC NPN، NA/DNA را انتخاب کنید؛ برای ورودی PLC PNP، PA/DPA را انتخاب کنید
• محیط: نوع G برای کاربردهای جوشکاری یا آلودگی نفتی ترجیح داده می شود
