توضیحات محصول:

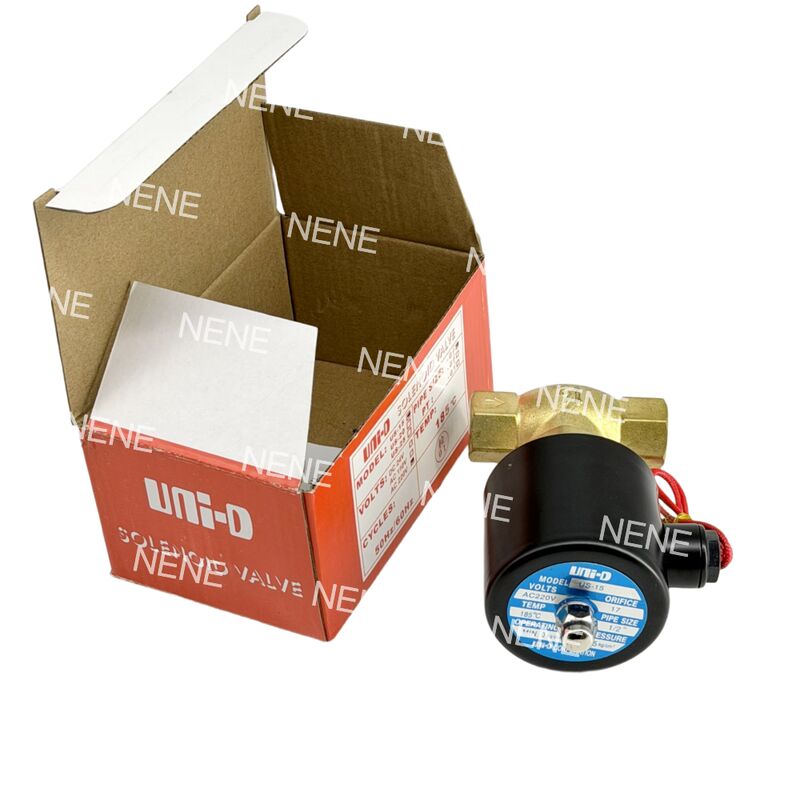

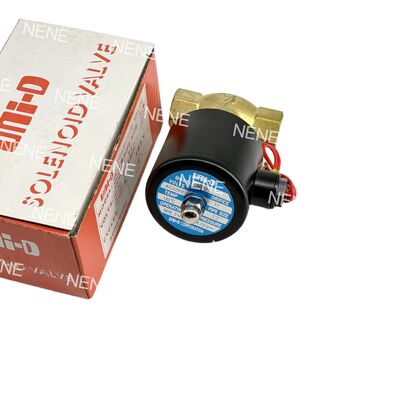

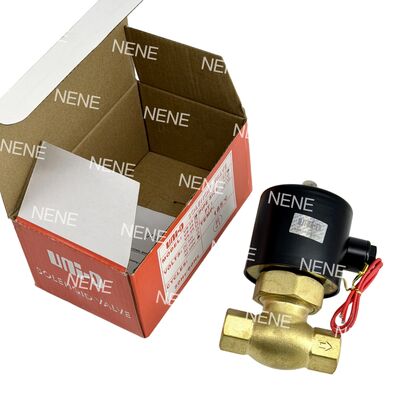

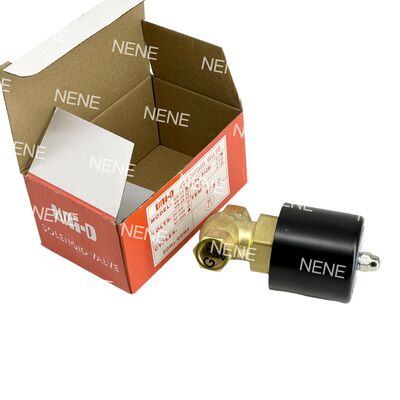

دریچه سولینوئید سری UNID US با مکانیسم راهنمای پیستون چند محرک طراحی شده است که به عنوان یک نوع به طور معمول بسته مشخص می شود.این به این معنی است که دریچه بسته باقی می ماند زمانی که از انرژی و باز می شود در هنگام دریافت قدرت الکتریکی.
ساخته شده از برنز ریخته شده با کیفیت بالا، بدن شیر مقاومت عالی در برابر خوردگی را فراهم می کند و آن را برای کاربردهای مختلف کنترل مایعات صنعتی ایده آل می کند.مواد قوی آن، دوام و عمر طولانی را در محیط های سخت تضمین می کند.
این سری از دریچه های سولینوئید با طیف گسترده ای از رسانه ها، از جمله آب، هوا، بخار و روغن سنگین سازگار است.استفاده از مهر و موم های PTFE برای حفظ عملکرد قابل اعتماد در شرایط مختلف.
برای پذیرش سیستم های مختلف لوله کشی ، شیرهای سری ایالات متحده با اتصالات رشته ای استاندارد مانند BSPT ، NPT و BSP همراه هستند ، که از استانداردهای بین المللی پیروی می کنند.کویل ها در ولتاژ استاندارد 110VAC در دسترس هستند، 220VAC، و 24VDC، با گزینه های ولتاژ ویژه بر اساس درخواست.
به طور گسترده ای در زمینه های مختلف استفاده می شود ، شیر سولنئید سری UNID US نقش مهمی در تجهیزات اتوماسیون ، سیستم های HVAC ، لوله های بخار و لوله های سوخت روغن دارد ،تضمین کنترل مایعات کارآمد و قابل اعتماد.
ویژگی ها:
این محصول دارای یک ساختار پیستون چندگانه قابل اعتماد است که برای مقابله با محیط های فشار بالا به طور موثر طراحی شده است و در عین حال مقاومت عالی در برابر انسداد را ارائه می دهد.این طراحی محکم، حتی در شرایط سخت، عملکرد ثابت را تضمین می کند.
ساخته شده با بدن دریچه برنز ریخته شده، این دریچه مقاومت خارش برتر و دوام طولانی مدت را فراهم می کند.این انتخاب مواد باعث می شود آن را مناسب برای استفاده در انواع برنامه های کاربردی چالش برانگیز.
این دریچه با مهر و موم های دمای بالا ساخته شده از PTFE در ترکیب با 15٪ فیبر شیشه ای، می تواند دمای 185 درجه سانتیگراد را تحمل کند.این باعث می شود آن را ایده آل برای برنامه های کاربردی شامل مایعات داغ بدون به خطر انداختن یکپارچگی مهر.
این شیر دارای سازگاری چند رسانه ای است و برای استفاده با آب، هوا، بخار و روغن سنگین مناسب است.که جزئیات آن را می توان در مشخصات فنی یافت.
در دسترس در اندازه های پورت های متعدد از 1/2 "تا 2" با ضریب جریان (Cv) که بین 4.0 و 48 متفاوت است ، شیر نیازهای مختلف جریان را در سیستم های مختلف فراهم می کند.
حداکثر تفاوت فشار عملیاتی تا 15 kgf/cm2 برای آب و هوا و تا 10 kgf/cm2 برای بخار و روغن سنگین است.اگرچه این مقادیر ممکن است بسته به مدل خاص انتخاب شده متفاوت باشد..
همچنین نسخه های فشارهای بالا اختیاری نیز در دسترس هستند، که تفاوت فشار 20، 30 و 40 kgf / cm2 را ارائه می دهند.به مشتریان توصیه می شود که هنگام سفارش نوع مایع را مشخص کنند تا اطمینان حاصل شود که پیکربندی بهینه محصول.
تحمل ولتاژ کویل دریچه برای عملکرد پایدار طراحی شده است، با تحمل AC ± 10٪ و تحمل DC ± 1٪، اطمینان از عملکرد قابل اعتماد در شرایط مختلف الکتریکی.
اتصالات رشته ای، از جمله گزینه های BSPT، NPT و BSP، امکان نصب انعطاف پذیر و راحت در تنظیمات و استانداردهای مختلف را فراهم می کند.
بسته بندی و سبک در طراحی، شیر آسان برای ادغام در سیستم های موجود بدون نیاز به فضای قابل توجهی و یا تنظیمات ساختاری است.
پارامترهای فنی:
| سوزن هسته ای |
فولاد ضد زنگ |
| پلگ |
PTFE + 15٪ GF |
| بدن |
برنز ریخته شده |
| طناب |
سیم مس ویژه (H) |
| لوله |
فولاد ضد زنگ |
| کلاه/آجیل |
PTFE |
| بهار |
فولاد ضد زنگ |
| پیستون |
مس |
دریچه سولینوئید UNID یک دریچه سولینوئید با رشته با کیفیت بالا است که با مواد با دوام طراحی شده است که شامل سوزن هسته ای و لوله فولاد ضد زنگ، پلگ PTFE تقویت شده با 15٪ فیبر شیشه ای است.و جسدى از برنزاین دریچه سولینوئید رشته دار دارای یک کویل سیم مس خاص (H) ، هوب و مغز PTFE، بهار فولاد ضد زنگ و یک پیستون مس است که عملکرد قابل اعتماد و طول عمر را تضمین می کند.
کاربردها:
کنترل فرآیند صنعتی
کنترل فرآیند صنعتی شامل مدیریت و بهینه سازی عملیات مختلف تولید برای اطمینان از بهره وری و ایمنی است. این شامل نظارت بر عملکرد تجهیزات، تنظیم ورودی ها،و حفظ کیفیت محصول در طول چرخه تولید.
سیستم های HVAC
سیستم های گرمایش، تهویه مطبوع و تهویه مطبوع (HVAC) برای حفظ محیط های داخلی راحت و ایمن ضروری هستند. آنها دمای، رطوبت و کیفیت هوا را در مسکونی،تجاری، و محیط های صنعتی.
تجهیزات گرمایش بخار
تجهیزات گرمایش بخار به طور گسترده ای در کاربردهای صنعتی برای ارائه انتقال گرما کارآمد استفاده می شود.مانند در تولید و پردازش شیمیایی.
سیستم های سوزان و انتقال سوخت
سیستم های سوزان و انتقال سوخت برای تحویل و احتراق سوخت برای گرمایش و تولید انرژی طراحی شده اند.این سیستم ها تامین سوخت قابل اعتماد و عملیات ایمن در تاسیسات صنعتی مختلف را تضمین می کنند.
سیستم های تصفیه و تامین آب
سیستم های تصفیه و تامین آب برای تامین آب پاک و ایمن برای فرآیندهای صنعتی و مصرف انسان ضروری هستند.و توزیع برای برآورده کردن استانداردهای خاص کیفیت.
کاربرد در صنایع کلیدی
فن آوری ها و سیستم های ذکر شده به طور گسترده ای در بخش های مختلف از جمله صنایع پتروشیمی، تولید برق و فلزات استفاده می شوند.این برنامه ها به بهینه سازی تولید کمک می کنند، بهبود پایداری و اطمینان از ایمنی عملیاتی.
| مدل |
اندازه پيبيس |
رزومه |
ORIFICE |
زمان مایع |
آب |
هوا |
بخار |
روغن سنگین |
L |
H |
D |
وزن (کیلوگرم) |
| ایالات متحده 15 |
نصف اینچ |
4 |
17 میلی متر |
-5°C ~ 185°C |
0.5 تا 15 |
0.5 تا 15 |
0.5-10 |
0.5-10 |
82 |
120 |
58 |
1.7 |
| ایالات متحده 20 |
3/4" |
6 |
17 میلی متر |
-5°C ~ 185°C |
0.5 تا 15 |
0.5 تا 15 |
0.5-10 |
0.5-10 |
82 |
123 |
58 |
1.7 |
| ایالات متحده 25 |
1" |
12 |
۲۲ میلی متر |
-5°C ~ 185°C |
0.5 تا 15 |
0.5 تا 15 |
0.5-10 |
0.5-10 |
91 |
130 |
58 |
2 |
| US-35 |
1 1/4 " |
18 |
30 میلی متر |
-5°C ~ 185°C |
1 تا 10 |
1 تا 15 |
1 تا 10 |
1 تا 10 |
110 |
141 |
58 |
3.1 |
| US-40 |
1 1/2" |
22 |
30 میلی متر |
-5°C ~ 185°C |
1 تا 10 |
1 تا 15 |
1 تا 10 |
1 تا 10 |
110 |
144 |
58 |
3.3 |
| US-50 |
۲" |
48 |
50 میلی متر |
-5°C ~ 185°C |
1 تا 10 |
1 تا 15 |
1 تا 10 |
1 تا 10 |
163 |
173 |
58 |
7.2 |
پشتیبانی و خدمات:
محصول ما از شیر سولینوئید پنوماتیک برای کنترل قابل اعتماد و کارآمد جریان هوا در کاربردهای مختلف صنعتی طراحی شده است.مهم است که نصب درست را دنبال کنید، روش های کار و نگهداری.
نصب: اطمینان حاصل کنید که شیر در جهت صحیح نصب شده است که در دستورالعمل محصول مشخص شده است.بررسی اینکه اتصالات الکتریکی با مشخصات ولتاژ و جریان ارائه شده مطابقت دارند.
عملکرد: شیر سولنویدی پنوماتیک با استفاده از یک سیگنال الکتریکی برای کنترل باز و بسته شدن شیر کار می کند.این مهم است که دریچه را در محدوده فشار و دمای مشخص شده کار کنید تا از خرابی یا آسیب جلوگیری شوداز چرخه مکرر فراتر از محدودیت های توصیه شده برای افزایش عمر شیر اجتناب کنید.
تعمیر و نگهداری: برای حفظ عملکرد بهینه، بازرسی و تمیز کردن دوره ای توصیه می شود. هرگونه نشت هوا، یکپارچگی اتصال الکتریکی و پاسخگویی شیر را بررسی کنید.در صورت لزوم تمام مهر و موم های فرسوده یا آسیب دیده را جایگزین کنیدبرای اطمینان از سازگاری و ایمنی، فقط قطعات تعویض تایید شده توسط سازنده را استفاده کنید.
رفع مشکل: مشکلات رایج عبارتند از عدم عملکرد، نشت هوا یا صداهای غیرطبیعی.و تایید کنید که شیر به درستی نصب شده استبرای راهنمایی های دقیق، به بخش رفع مشکل کتاب راهنمای محصول مراجعه کنید.
برای پشتیبانی فنی بیشتر و دستورالعمل های دقیق سرویس، لطفاً به مستندات محصول مراجعه کنید یا به وب سایت پشتیبانی رسمی ما مراجعه کنید.
بسته بندی و حمل:
بسته بندی محصول:
دریچه سولینوئید پنوماتیک به دقت بسته بندی شده است تا اطمینان حاصل شود که در شرایط کامل می رسد. هر دریچه به طور جداگانه در یک کیسه ضد استاتیک بسته بندی شده است تا از رطوبت و گرد و غبار محافظت شود.سپس در یک بسته محکم قرار داده می شودبسته بندی بیرونی به وضوح با جزئیات محصول، دستورالعمل های استفاده،و هشدار های ایمنی.
حمل و نقل:
ما گزینه های حمل و نقل قابل اعتماد را برای تحویل ایمن و سریع شیر سولینوئید پنوماتیک ارائه می دهیم. محصولات از طریق خدمات کوریری قابل اعتماد با ردیابی در دسترس برای تمام سفارشات ارسال می شوند.بسته به مقصد، زمان ارسال از 3 تا 10 روز کاری متفاوت است. ما همچنین گزینه های ارسال سریع را بر اساس درخواست ارائه می دهیم.تمام محموله ها شامل اسناد مناسب و انطباق با مقررات حمل و نقل بین المللی هستند.
