توضیحات محصول:

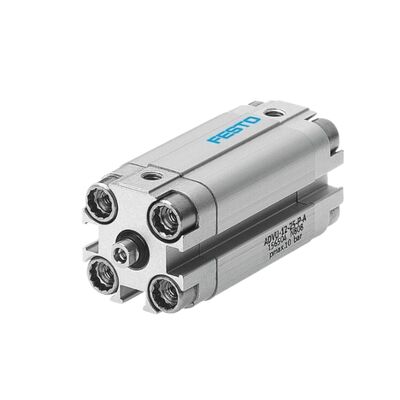

Festo ADVU-16 یک سیلندر پنوماتیک فشرده است که برای عملکرد دوگانه طراحی شده است. دارای یک سوراخ 16 میلی متری و شامل یک پیستون مغناطیسی یکپارچه است که امکان سنجش موقعیت دقیق در حین کار را فراهم می کند.
این سیلندر در دو انتها به حلقه های بالشتک کش دار مجهز شده است که به بالشتک نوع P معروف است تا از حرکات نرم و کنترل شده اطمینان حاصل کند. این در طول سکته مغزی استاندارد از 5 میلی متر تا 40 میلی متر در دسترس است و نیازهای کاربردی مختلف را برآورده می کند.
کاربران می توانند بسته به نیاز نصب خود، بین میله های پیستون با پیکربندی رزوه داخلی (-PA) یا رزوه خارجی (-APA) یکی را انتخاب کنند. ADVU-16 به طور موثر در محدوده فشار 1.0 تا 10 بار عمل می کند.
Festo ADVU-16 به لطف طراحی فشرده و قابلیت های بازخورد موقعیت قابل اعتماد، راه حلی ایده آل برای کارهای اتوماسیون است که در آن صرفه جویی در فضا بسیار مهم است.
ویژگی ها:
طراحی فوق العاده فشرده این سیلندر در مقایسه با سیلندرهای استاندارد ISO 15552 تا 50 درصد کاهش فضای نصب را ارائه می دهد. این باعث میشود که برای برنامههایی که فضای محدود و چیدمانهای دستگاه تنگ است، گزینهای ایدهآل باشد.
این سیلندر با عملکرد دوگانه، نیرو را در هر دو حرکت جلو و برگشت ایجاد می کند. این حرکت دو جهته ثابت و قابل کنترل را تضمین می کند و دقت و قابلیت اطمینان تجهیزات را افزایش می دهد.
یک پیستون مغناطیسی یکپارچه امکان سنجش موقعیت بدون تماس را از طریق استفاده از سوئیچ های مجاورتی فراهم می کند. این سنسورها را می توان به راحتی بدون نیاز به تنظیمات مکانیکی نصب و یا تعویض کرد و تعمیر و نگهداری و راه اندازی را ساده می کند.
بالشتک الاستیک (نوع P) دارای حلقه ها و صفحات بالشتک انعطاف پذیر است که در هر دو انتهای سیلندر قرار گرفته اند. این طراحی به طور موثر انرژی ضربه را کاهش می دهد و لرزش و نویز را در هنگام رسیدن پیستون به موقعیت های انتهایی به حداقل می رساند.
این سیلندر که از مواد مقاوم و مقاوم در برابر خوردگی ساخته شده است، شامل یک بشکه آلیاژ آلومینیوم فرفورژه و درپوش انتهایی، یک میله پیستون فولادی ضد زنگ با آلیاژ بالا، و مهر و موم های دینامیکی ساخته شده از NBR و TPE-U (PU) است. این محصول دارای کلاس مقاومت در برابر خوردگی CRC 2 است که آن را برای محیط های صنعتی با تقاضا مناسب می کند.
نصب به لطف سوراخ های عبوری قرار گرفته بر روی بشکه همراه با طیف گسترده ای از لوازم جانبی نصب بسیار متنوع است. این انعطافپذیری به سیلندر اجازه میدهد تا تقریباً در هر موقعیتی برای برآورده کردن نیازهای کاربردی خاص نصب شود.
دو گزینه برای رزوه کشی میله پیستون موجود است: رزوه داخلی (-P-A) و رزوه خارجی (-A-P-A). این انتخاب کاربران را قادر می سازد تا مناسب ترین نوع رشته را برای تطبیق با پیوست های بار مختلف و نیازهای برنامه انتخاب کنند.
پارامترهای فنی:
| فشار عملیاتی |
1.0 ... 10 بار |
| نام تجاری |
فستو |
| حفاری |
16 میلی متر |
| عملیات |
دو بازیگر |
| دمای محیط |
-20 ... +80 درجه سانتی گراد |
| سری |
ADVU |
برنامه های کاربردی:
در خطوط مونتاژ خودکار، ایستگاههای تولید فشرده از عملکردهای مختلفی مانند بستن، موقعیتیابی، مرتبسازی، توقف، خارج کردن و جابجایی قطعات بهره میبرند. این عملیات از طریق استفاده از محرک های کارآمد برای اطمینان از عملکرد روان و قابل اعتماد بهینه می شوند.
ماشین آلات بسته بندی و پر کردن نیاز به کنترل دقیق در فضاهای محدود دارند. کارهایی مانند هل دادن کارتن، فعال سازی پرس آب بندی، انحرافات نوار نقاله و کنترل سوپاپ به طور یکپارچه مدیریت می شوند، که بهره وری را افزایش می دهند و الزامات طراحی فشرده را حفظ می کنند.
بخش تولید الکترونیک و نیمه هادی ها به شدت به عملیات انتخاب دقیق، جداسازی PCB، مونتاژ قطعات و موقعیت یابی دقیق تجهیزات تست متکی است. عملگرهای فشرده نقش مهمی در دستیابی به دقت و تکرارپذیری مورد نیاز دارند.
سیستم های حمل و نقل مواد و نوار نقاله از سیلندرهای روتاری و بستنی برای مدیریت خطوط نقاله، دیورترها و مکانیسم های توزیع استفاده می کنند. این اجزاء کنترل جریان موثر و حمل و نقل قابل اطمینان کالا را در محیط های صنعتی تضمین می کنند.
در صنعت خودروسازی، مونتاژ قطعات، تغذیه قطعات و اتوماسیون خطوط تولید نیازمند محرک های قابل اعتماد و صرفه جویی در فضا است. طراحی های فشرده به حفظ کارایی و ساده سازی فرآیندهای تولید کمک می کند.
دستگاه های پزشکی و اتوماسیون آزمایشگاهی به حرکت خطی صاف و کنترل شده برای کاربردهای مختلف از جمله تجهیزات تشخیصی، جابجایی نمونه و فرآیندهای بیوتکنولوژی نیاز دارند. دقت و قابلیت اطمینان در چنین محیط هایی بسیار مهم است.
افکتورهای انتهایی ربات و گیرهها از درایوهای پنوماتیک فشرده بهره میبرند که برای روباتهای مشترک، واحدهای انتخاب و جابجایی و سیستمهای گرفتن خودکار ضروری هستند. این درایوها انعطاف پذیری و عملکرد را در برنامه های روباتیک افزایش می دهند.
در ماشینآلات چاپ و نساجی، کارهایی مانند تعیین موقعیت کاغذ، فعالسازی پرسهای برش، بستن نخ و کنترل کشش در محیطهای سخت انجام میشود. محرک های فشرده عملکرد و دوام مداوم را در شرایط چالش برانگیز تضمین می کنند.
پشتیبانی و خدمات:
محصول سیلندر پنوماتیک پیستون ما برای ارائه عملکرد قابل اعتماد و کارآمد در انواع کاربردهای صنعتی طراحی شده است. برای اطمینان از عملکرد بهینه، پیروی از دستورالعمل های توصیه شده نصب، نگهداری و عیب یابی ارائه شده در دفترچه راهنمای کاربر بسیار مهم است.
برای نصب، بررسی کنید که سیلندر به طور ایمن نصب شده و به درستی تراز شده باشد تا از فشار بی مورد روی میله پیستون و مهر و موم جلوگیری شود. از اتصالات مناسب استفاده کنید و اطمینان حاصل کنید که تمام اتصالات محکم شده اند تا از نشت هوا جلوگیری شود.
نگهداری منظم برای افزایش طول عمر سیلندر پنوماتیک ضروری است. این شامل بازرسی دوره ای مهر و موم ها، میله ها و سخت افزار نصب برای سایش یا آسیب است. برای کاهش اصطکاک و جلوگیری از خوردگی، قطعات متحرک را همانطور که در دستورالعمل های نگهداری مشخص شده است، روغن کاری کنید.
اگر با مشکلات عملیاتی مانند نشت هوا، کاهش سکته مغزی یا صداهای غیرعادی مواجه شدید، به بخش عیب یابی دفترچه راهنمای محصول مراجعه کنید. راه حل های متداول عبارتند از بررسی ناهماهنگی های تامین هوا، تمیز کردن یا تعویض مهر و موم، و اطمینان از اینکه سیلندر تحت بارهای جانبی فراتر از مشخصات طراحی آن قرار نمی گیرد.
تیم پشتیبانی فنی ما متعهد است که در مورد هر گونه سوال یا نگرانی در مورد سیلندر پنوماتیک پیستون به شما کمک کند. ما مستندات و راهنمایی های دقیقی را برای کمک به شما در به حداکثر رساندن عملکرد و طول عمر محصول خود ارائه می دهیم.
بسته بندی و حمل و نقل:
بسته بندی و حمل و نقل محصول برای سیلندر پنوماتیک پیستونی:
هر سیلندر پنوماتیک پیستونی به دقت بسته بندی می شود تا از حداکثر حفاظت در هنگام حمل و نقل اطمینان حاصل شود. سیلندر ابتدا در یک فیلم پلاستیکی محافظ پیچیده می شود تا از آسیب رطوبت و گرد و غبار جلوگیری شود. سپس به طور ایمن در یک فوم مخصوص نصب شده قرار می گیرد که محصول را در برابر ضربه و لرزش محافظت می کند.
درج فوم و سیلندر درون یک جعبه مقوایی محکم و موجدار قرار گرفته اند که برای مقاومت در برابر دست زدن و انباشته شدن در حین حمل و نقل طراحی شده است. برای امنیت بیشتر، جعبه با نوار بسته بندی صنعتی مهر و موم شده است و با دستورالعمل های جابجایی مانند «شکننده» و «این سمت بالا» برچسب گذاری شده است.
چندین واحد برای محموله های فله پالت بندی شده و بسته بندی می شوند تا از جابجایی و افزایش پایداری جلوگیری شود. بسته به مقصد و شرایط تحویل، گزینه های حمل و نقل شامل حمل و نقل هوایی، حمل و نقل دریایی و حمل و نقل زمینی است.
اطلاعات ردیابی و تاریخ های تحویل تخمینی برای اطمینان از شفافیت و دریافت به موقع سیلندرهای پنوماتیک پیستون به مشتریان ارائه می شود.
