توضیحات محصول:

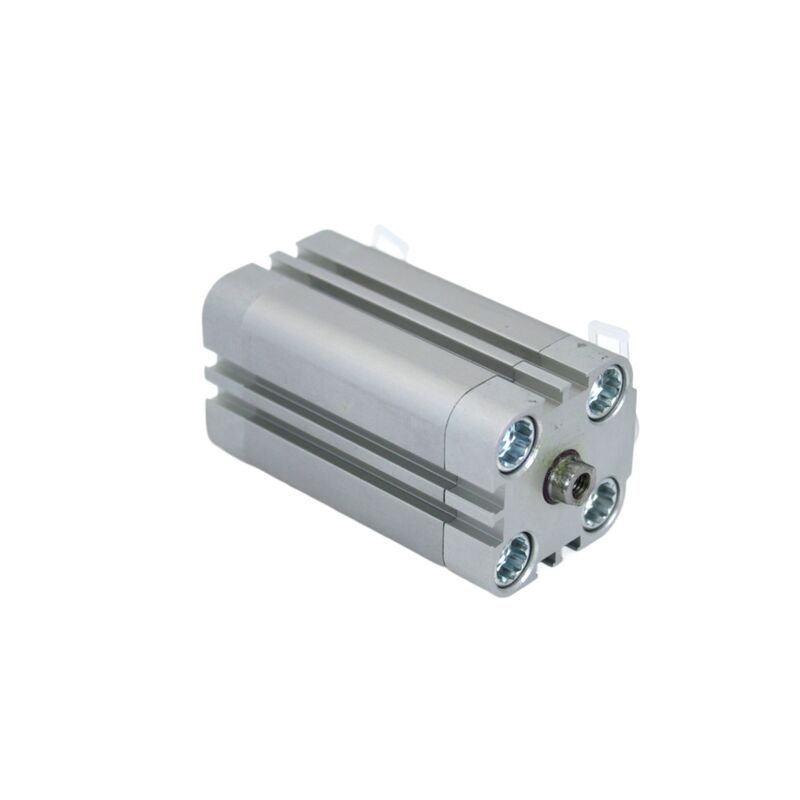

Festo ADVU-20 یک سیلندر پنوماتیک فشرده است که با مکانیزم دو اثره طراحی شده است. دارای اندازه سوراخ 20 میلی متری است و شامل یک پیستون مغناطیسی یکپارچه است که امکان سنجش موقعیت دقیق را در حین کار فراهم می کند.
این مدل مجهز به المان های بالشتک الاستیک شامل حلقه ها و صفحات است که در دو انتهای سیلندر قرار دارند. این بالشتک به عنوان نوع P طبقه بندی می شود که باعث کاهش سرعت نرم و کاهش نیروهای ضربه می شود.
ADVU-20 با طول ضربات استاندارد از 5 میلی متر تا 50 میلی متر در دسترس است. مشتریان بسته به نیاز نصب خود می توانند بین یک میله پیستون با پیکربندی رزوه داخلی (-PA) یا یک گزینه رزوه خارجی (-APA) انتخاب کنند.
با محدوده فشار کاری 0.8 تا 10 بار، این سیلندر پنوماتیک برای سناریوهای اتوماسیون که نیاز به طراحی فشرده و بازخورد موقعیت قابل اعتماد دارند، مناسب است.
ویژگی ها:
طراحی فوق العاده فشرده
این سیلندر دارای طراحی فوق العاده فشرده است که 50 درصد فضای نصب کمتری را در مقایسه با سیلندرهای استاندارد ISO 15552 اشغال می کند. چنین ویژگی صرفهجویی در فضا، آن را به انتخابی ایدهآل برای برنامههایی با فضای محدود، بهویژه در ماشینهایی با طرحبندی فشرده تبدیل میکند.
عملیات دوطرفه
سیلندر به روشی دوگانه عمل می کند و نیروی محرکه را در هر دو حرکت حرکتی به جلو و برگشت ارائه می دهد. این حرکت دو جهته سازگار و قابل کنترل را برای کارهای مختلف صنعتی تضمین می کند.
پیستون مغناطیسی یکپارچه
این سیلندر مجهز به یک پیستون مغناطیسی یکپارچه، سنجش موقعیت بدون تماس را از طریق سوئیچ های مجاورت تسهیل می کند. سنسورها را می توان به راحتی بدون نیاز به تنظیمات مکانیکی نصب یا تعویض کرد و راحتی عملیاتی را افزایش داد.
بالشتک الاستیک (نوع P)
این سیلندر با دارا بودن بالشتک الاستیک با حلقه ها و صفحات انعطاف پذیر که در دو انتها قرار دارند، انرژی ضربه را به طور موثر کاهش می دهد. این طراحی لرزش و نویز را در موقعیتهای انتهایی به حداقل میرساند و به عملکرد نرمتر و بیصداتر کمک میکند.
مواد مقاوم و مقاوم در برابر خوردگی
این سیلندر که از یک بشکه آلیاژ آلومینیوم فرفورژه و درپوشهای انتهایی ساخته شده است، همراه با یک میله پیستون فولاد ضد زنگ با آلیاژ بالا، دوام عالی را ارائه میکند. همچنین از مهر و موم های دینامیکی NBR و TPE-U (PU) استفاده می کند که مقاومت خوردگی با درجه CRC 2 را ارائه می دهد که برای محیط های صنعتی مناسب است.
گزینه های نصب انعطاف پذیر
بشکه شامل سوراخ های عبوری به همراه طیف گسترده ای از لوازم جانبی نصب است که امکان نصب همه کاره را در هر موقعیتی فراهم می کند. این انعطافپذیری کمک میکند تا نیازهای مختلف برنامه را برآورده کند.
دو گزینه رزوه میله پیستون
کاربران می توانند بین دو پیکربندی رزوه میله پیستون یکی را انتخاب کنند: رزوه داخلی (-PA) یا رزوه خارجی (-APA). این انتخاب سازگاری با پیوست های بار مختلف را ممکن می کند و نیازهای برنامه های مختلف را برآورده می کند.
پارامترهای فنی:
| نام تجاری |
فستو |
| سری |
ADVU |
| عملیات |
دو بازیگر |
| حفاری |
20 میلی متر |
| دمای محیط |
-20 ... +80 درجه سانتی گراد |
| فشار عملیاتی |
0.8 ... 10 بار |
| توضیحات |
سیلندر پیستون هوا، سیلندر پیستون مغناطیسی، سیلندر اتوماسیون |
برنامه های کاربردی:
در خطوط مونتاژ خودکار، وظایفی مانند بستن، موقعیتیابی، مرتبسازی، توقف، بیرون انداختن و جابجایی قطعات کار به طور موثر در ایستگاههای تولید فشرده مدیریت میشوند. این عملیات برای حفظ سرعت و دقت در فرآیندهای تولید بسیار مهم است.
در ماشینآلات بستهبندی و پر کردن، اجزایی مانند هلکنندههای کارتن، محرکهای پرس آببندی، انحرافکنندههای نوار نقاله و کنترلکنندههای شیر بهطور یکپارچه حتی در فضاهای محدود کار میکنند. این جریان کار بسته بندی صاف و حمل و نقل قابل اعتماد محصول را تضمین می کند.
بخش تولید الکترونیک و نیمه هادی ها بر مکانیزم های دقیق انتخاب و مکان، جداسازی PCB، مونتاژ قطعات و موقعیت یابی دقیق تجهیزات تست متکی است. این توابع نیازمند دقت بالایی برای حفظ استانداردهای کیفیت و بهره وری هستند.
دستگاههای پزشکی و اتوماسیون آزمایشگاهی از سیستمهای حرکت خطی صاف و کنترلشده بهره میبرند که برای ابزارهای تشخیصی، روشهای جابجایی نمونه و کاربردهای مختلف بیوتکنولوژی ضروری هستند. چنین کنترل حرکتی به ایمنی و اثربخشی فرآیندهای پزشکی کمک می کند.
در ماشینآلات چاپ و نساجی، عملکردهای حیاتی مانند موقعیتیابی کاغذ، فعالسازی پرس برش، بستن نخ و کنترل کشش، حتی در محیطهای چالشبرانگیز بهطور قابل اعتماد عمل میکنند. این مکانیسم ها از خروجی و کیفیت محصول ثابت پشتیبانی می کنند.
برای افکتورهای انتهایی ربات و گیرهها، درایوهای پنوماتیک فشرده برای فعال کردن روباتهای مشترک، واحدهای انتخاب و جابجایی و سیستمهای گرفتن خودکار استفاده میشوند. این فشردگی و کارایی از راه حل های اتوماسیون همه کاره و انعطاف پذیر پشتیبانی می کند.
پشتیبانی و خدمات:
سیلندرهای پنوماتیک پیستونی ما برای ارائه عملکرد قابل اعتماد و کارآمد در طیف گسترده ای از کاربردهای صنعتی طراحی شده اند. برای پشتیبانی فنی، ما راهنمای نصب دقیق، نکات تعمیر و نگهداری و توصیه های عیب یابی را برای اطمینان از عملکرد بهینه سیلندر پنوماتیک شما ارائه می دهیم.
ما توصیه می کنیم سیلندر را به طور منظم برای هر گونه علائم سایش، نشتی یا آسیب بررسی کنید. روانکاری و تراز مناسب در حین نصب باعث افزایش طول عمر و عملکرد محصول می شود. در صورت بروز هرگونه مشکل عملیاتی، به بخش عیب یابی در دفترچه راهنمای کاربر مراجعه کنید یا برای راهنمایی تخصصی با تیم پشتیبانی فنی ما تماس بگیرید.
خدمات ما همچنین شامل راه حل های سفارشی شده برای برآوردن نیازهای برنامه خاص، گزینه های تعمیر و نوسازی و پشتیبانی در محل برای نصب و نگهداری است. ما متعهد به ارائه پشتیبانی جامع برای به حداکثر رساندن کارایی و دوام سیلندر پنوماتیک پیستونی شما هستیم.
بسته بندی و حمل و نقل:
بسته بندی محصول:سیلندر پنوماتیک پیستون به دقت بسته بندی شده است تا از حداکثر حفاظت در هنگام حمل و نقل اطمینان حاصل شود. هر سیلندر در بسته بندی حباب ضد الکتریسیته ساکن پیچیده شده و در داخل یک جعبه مقوایی راه راه محکم قرار می گیرد. بسته بندی شامل درج های فوم برای جلوگیری از هرگونه حرکت و جذب ضربه می باشد. تمام قطعات و لوازم جانبی به طور ایمن بسته بندی شده اند تا آسیبی نبیند. جعبه بیرونی به وضوح با جزئیات محصول، دستورالعمل های جابجایی و اطلاعات حمل و نقل برای شناسایی آسان برچسب گذاری شده است.
حمل و نقل:ما گزینه های حمل و نقل قابل اعتمادی را برای تحویل سیلندر پنوماتیک پیستون به صورت ایمن و سریع به محل شما ارائه می دهیم. محصولات از طریق خدمات پیک قابل اعتماد با ردیابی برای همه سفارشها ارسال میشوند. زمان ارسال بسته به مقصد متفاوت است اما معمولاً بین 3 تا 7 روز کاری متغیر است. ما اطمینان میدهیم که همه بستهها با مقررات حملونقل بینالمللی مطابقت دارند و در برابر ضرر و زیان در حین حمل و نقل بیمه میشوند. گزینه های حمل و نقل سریع در صورت درخواست در دسترس هستند.
