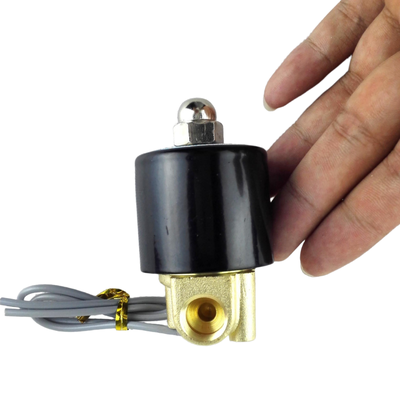

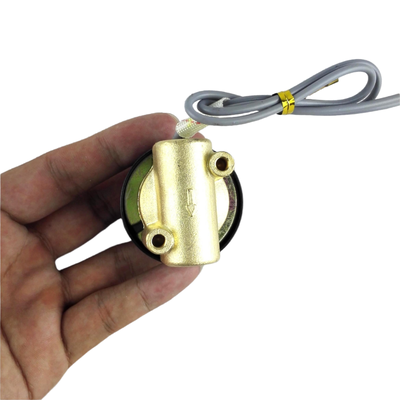

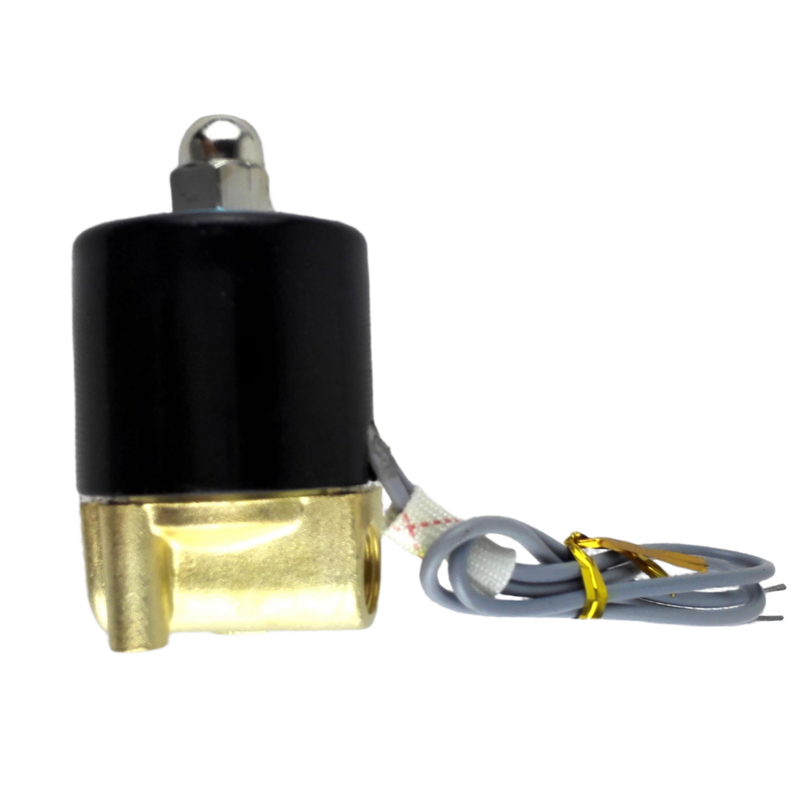

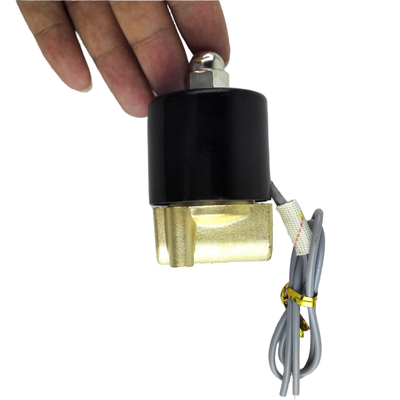

توضیحات محصول:
سری 2W، که شامل زیر سری 2W UD و 2W UW است، یک دریچه سولناید 2/2 جهت با عملکرد بالا و مستقیم است که برای کنترل قابل اعتماد روشن / خاموش طراحی شده است.مناسب برای رسانه های مختلف مانند آب است، هوا، نفت، گاز و سوخت. سری UD برای اندازه های پورت استاندارد از G3/8 "تا G1-1/4" طراحی شده است، در حالی که سری UW برای پورت های بزرگتر طراحی شده است.از G1‐1/4" تا G2" برای رسیدگی به الزامات جریان بالا.
این دریچه با توجه به قابلیت های مختلف ساخته شده است و از مکانیسم دیافراگم مستقیم استفاده می کند که امکان کار کردن از فشار صفر (0 بار) را فراهم می کند.این طراحی نیاز به حداقل فشار فرقی را از بین می برد، تضمین پاسخ سریع و عملکرد قابل اعتماد حتی در محیط های با فشار پایین یا سیستم های تغذیه گرانش.
سری 2W در هر دو نوع به طور معمول بسته (NC) و به طور معمول باز (NO) ارائه می شود، که اجازه می دهد تا سفارشی سازی برای برآورده کردن نیازهای مختلف سیستم.بدن دریچه در برنج جعل شده برای مدل 2W یا فولاد ضد زنگ برای مدل 2S در دسترس استعلاوه بر این، مواد مهر و موم شامل NBR به عنوان گزینه استاندارد، با گزینه های جایگزین مانند EPDM و FKM (Viton) در دسترس برای پاسخگویی به انواع مختلف رسانه و شرایط دمایی است.
گزینه های ولتاژ استاندارد پشتیبانی شده عبارتند از DC24V، AC110V، AC220V و AC380V، با مشخصات ولتاژ سفارشی در صورت درخواست در دسترس است.این طیف وسیعی از پیکربندی ها باعث می شود سری 2W یک انتخاب انعطاف پذیر و قابل اعتماد برای طیف گسترده ای از برنامه های کاربردی.
ویژگی ها:
این محصول دارای توانایی شروع فشار صفر است، به لطف طراحی مستقیم آن. این اجازه می دهد تا عملکرد قابل اعتماد از 0 بار شروع شود.که آن را برای محیط های با فشار پایین و سیستم های تغذیه گرانش ایده آل می کند.
این دستگاه دارای ظرفیت جریان بالا با اندازه های حفره ای از 16 mm تا 50 mm در سری UW است.تضمین کارایی و عملکرد بهینه در مورد الزامات مختلف سیستم.
این محصول از مواد با کیفیت بالا ساخته شده است و در انواع مس تراشیده (2W) و فولاد ضد زنگ (2S) به دقت ریخته شده است.هر دو گزینه باعث مقاومت عالی در برابر خوردگی می شوند و به طول عمر خدمت کمک می کنند.
گزینه های مختلف مهر و موم برای پاسخگویی به نیازهای مختلف عملیاتی ارائه شده است. مهر و موم های استاندارد از NBR ساخته شده اند، مناسب برای دما از -5 ° C تا +80 ° C. علاوه بر این،مهر و موم های EPDM و FKM (Viton) برای کاربردهایی که نیاز به مقاومت در برابر دمای بالاتر یا سازگاری شیمیایی بیشتر دارند، در دسترس هستند.
کاربران می توانند بین پیکربندی های به طور معمول بسته (NC) و به طور معمول باز (NO) انتخاب کنند، انعطاف پذیری را برای متناسب با نیازهای مختلف سیستم کنترل ارائه می دهند.
این دستگاه از طیف گسترده ای از گزینه های ولتاژ از جمله DC24V ، AC110V ، AC220V و AC380V پشتیبانی می کند ، که همه آنها با تحمل ± 10٪ ، آن را برای محیط های مختلف الکتریکی انعطاف پذیر می کند.
آن را برای طیف گسترده ای از اندازه های پورت، از G3/8 "تا G2" اتصال رشته ای، اجازه می دهد تا ادغام آسان با سیستم های لوله های متنوع.
این محصول با انواع مختلفی از رسانه ها مانند هوا، آب، روغن با ویسکوزیتی تا 20 CST و همچنین کاربردهای گاز و سوخت سازگار است.
دمای عملیاتی از -5°C تا +80°C می باشد که عملکرد قابل اطمینان را در شرایط مختلف محیط زیست تضمین می کند.
طراحی شده تا جمع و جور و در عین حال قوی باشد، اثر کوچک محصول و ساخت ماندگار آسان نصب و استفاده طولانی مدت را تسهیل می کند.
برای نیازهای تخصصی، ولتاژ ها و مشخصات سفارشی می توانند مستقیماً با کارخانه تنظیم شوند و راه حل های سفارشی را برای پاسخگویی به نیازهای کاربردی منحصر به فرد ارائه دهند.
پارامترهای فنی:
| مواد مهر |
NBR، EPDM، یا FKM (Viton) |
| الگوی حرکت |
کارگردانی |
| درجه حرارت |
-5°C تا +80°C |
| اندازه پورت |
G3/8" G1/2" G3/4" G1" G1-1/4" G1-1/2" G2" |
| مواد بدن |
مس |
| روش کار |
هوا، آب، نفت، گاز، سوخت |
| اندازه های سوراخ |
16 میلیمتر، 20 میلیمتر، 25 میلیمتر، 35 میلیمتر، 40 میلیمتر، 50 میلیمتر |
| فشار کاری |
0 ۰٫۵ MPa |
| نوع شیر |
معمولا بسته، معمولا باز |
| تحمل ولتاژ |
±10% |
| مشخصات فنی دریچه سولینوئید |
| مشخصات |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
| روش کار |
هوا، آب، نفت، گاز، سوخت |
| الگوی حرکت |
نوع درایو مستقیم |
| نوع |
نوع قفل عادی؛ نوع باز عادی |
| گشایش سرعت جریان (ملی متر) |
2.5 |
4 |
1.2 |
2 |
| ارزش CV |
0.23 |
0.6 |
0.05 |
0.15 |
| حفاری لوله های مشترک |
G1/8" |
G1/4" |
G3/8" |
G1/8" |
G1/4" |
G3/8" |
| عملیات ویسکوزیت مایع |
کمتر از 20 CST |
| فشار کاری |
0 ~ 0.7MPa |
0 ~ 2.0MPa |
| حداکثر مقاومت به فشار |
1.0MPa |
3.5MPa |
| محدوده دمای عملیاتی |
-5~+80°C |
| محدوده ولتاژ |
±10% |
| مواد بدن |
2W: مس؛ 2S: فولاد ضد زنگ |
| مواد مهر و موم روغن |
NBR، EPDM یا VITON |
کاربردها:
سری 2W یک راه حل بسیار سازگار است که برای پاسخگویی به نیازهای مختلف کنترل روشن / خاموش در صنایع متعدد طراحی شده است.تنوع آن را به یک انتخاب عالی برای طیف گسترده ای از برنامه های کاربردی تبدیل می کند.
در زمینه تصفیه و مدیریت آب، سری 2W برای مدیریت سیستم های آبیاری، کنترل تامین آب، رسیدگی به فرآیندهای تصفیه فاضلاب،و استفاده از تجهیزات دوز با دقت.
این سری همچنین در اتوماسیون صنعتی برجسته است، جایی که می تواند هوا، آب، روغن و گاز را در سیستم های پنوماتیک، خطوط تولید و سایر محیط های کنترل فرآیند تنظیم کند.تضمین عملکرد قابل اعتماد و کارآمد.
در بخش های HVAC و یخچال، سری 2W کنترل قابل اعتماد برای سیستم های گرمایش، تهویه مطبوع، سیستم های تهویه مطبوع و مدارهای خنک کننده را فراهم می کند،کمک به تنظیم دمای بهینه و عملکرد سیستم.
برنامه های کاربردی کشاورزی و محیط زیست از این سری بسیار سود می برند. این سیستم از آبیاری دقیق، سیستم های اسپری موثر و تجهیزات حفاظت از محیط زیست مختلف پشتیبانی می کند.افزایش پایداری و دقت عملیاتی.
برای اهداف کنترل مایعات عمومی، سری 2W وظایف خاموش کردن، تخلیه و کنترل جریان را با استفاده از مایعات آب، هوا، گاز و روغن سبک با ویسکوزیتهای تا 20 CST مدیریت می کند.که آن را برای سناریوهای مدیریت مایعات مختلف مناسب می کند.
در سیستم های سوخت و گاز، آن را به طور ایمن و دقیق کنترل جریان گاز و سوخت در سیستم های احتراق و برنامه های سوزنی، اطمینان از استفاده موثر از انرژی و رعایت ایمنی.
این سری همچنین برای ماشین آلات صنعتی مناسب است، کنترل موثر روشن / خاموش مایعات را در دستگاه هایی مانند ماشین های بسته بندی، کمپرسورها و سیستم های هیدرولیکی فراهم می کند.در نتیجه از طیف گسترده ای از فرآیندهای تولید پشتیبانی می کند.
در نهایت، توانایی شروع فشار صفر آن باعث می شود سری 2W برای سیستم های خلاء ایده آل باشد، جایی که می تواند با راحتی و قابلیت اطمینان از برنامه های خلاء و فشار پایین استفاده کند.
پشتیبانی و خدمات:
دریچه های سولینوئید پنوماتیک ما طراحی شده اند تا کنترل قابل اعتماد و کارآمد جریان هوا را در کاربردهای مختلف صنعتی فراهم کنند.لطفاً اطمینان حاصل کنید که شیرها مطابق با مشخصات ارائه شده در دستورالعمل محصول نصب شده اند..
نگهداری منظم برای افزایش عمر شیرها توصیه می شود. این شامل تمیز کردن دوره ای اجزای شیر، بررسی نشت هوا و بررسی اتصالات الکتریکی است.برای جلوگیری از آسیب، فقط قطعات جایگزین سازگار را استفاده کنید.
اگر شما با هر گونه مشکل با شیر سولنوید پنوماتیک، مانند عدم عملکرد، نشت هوا، یا صداهای غیرمعمول مواجه شوید، لطفا به بخش رفع مشکل راهنمای کاربر مراجعه کنید.علل شایع ممکن است شامل فشار هوای ناکافی باشد، مشکلات برق، یا آلودگی داخل شیر
برای خدمات و تعمیرات، توصیه می شود که با مراکز خدمات مجاز یا تکنسین های واجد شرایط تماس بگیرید تا اطمینان حاصل شود که دستکاری مناسب و پوشش گارانتی را حفظ کنید.از جدا کردن دریچه اجتناب کنید مگر اینکه برای انجام این کار آموزش دیده باشید.
ما به طور مداوم برای بهبود محصولات و خدمات پشتیبانی خود تلاش می کنیم. لطفا آخرین مستندات محصول و خبرنامه خدمات را برای به روز رسانی و اطلاعات اضافی بررسی کنید.
بسته بندی و حمل:
بسته بندی و حمل و نقل محصول
دریچه سولینوئید پنوماتیک با دقت بسته بندی شده است تا تحویل ایمن و حفاظت مطلوب در طول حمل و نقل را تضمین کند.هر دریچه به طور جداگانه با فوم ضد ایستاتیک پیچیده شده و در یک جعبه محکم کارتونی قرار داده می شود تا از آسیب ناشی از شوک و لرزش جلوگیری شودسپس جعبه ها به طور محکم مهر و موم می شوند و با دستورالعمل های دستکاری برچسب گذاری می شوند.
برای سفارشات انبوه، شیرها در چندین لایه در کارتون های تقویت شده بسته بندی می شوند، با مواد کمربند اضافی برای جلوگیری از حرکت در داخل بسته.همه بسته ها با اطلاعات محصول مشخص شده اند، مقدار و دستورالعمل های ایمنی
حمل و نقل از طریق حمل و نقل هوایی، دریایی یا زمینی بسته به ترجیحات مشتری و مقصد در دسترس است. ما با شرکای لجستیکی قابل اعتماد هماهنگ می شویم تا تحویل به موقع و ایمن را تضمین کنیم.اطلاعات ردیابی برای تمام محموله ها ارائه می شود تا مشتریان را در طول فرآیند تحویل مطلع نگه دارد.
گزینه های بسته بندی ویژه بر اساس درخواست، از جمله نام تجاری سفارشی و مواد سازگار با محیط زیست در دسترس است.
