توضیحات محصول:

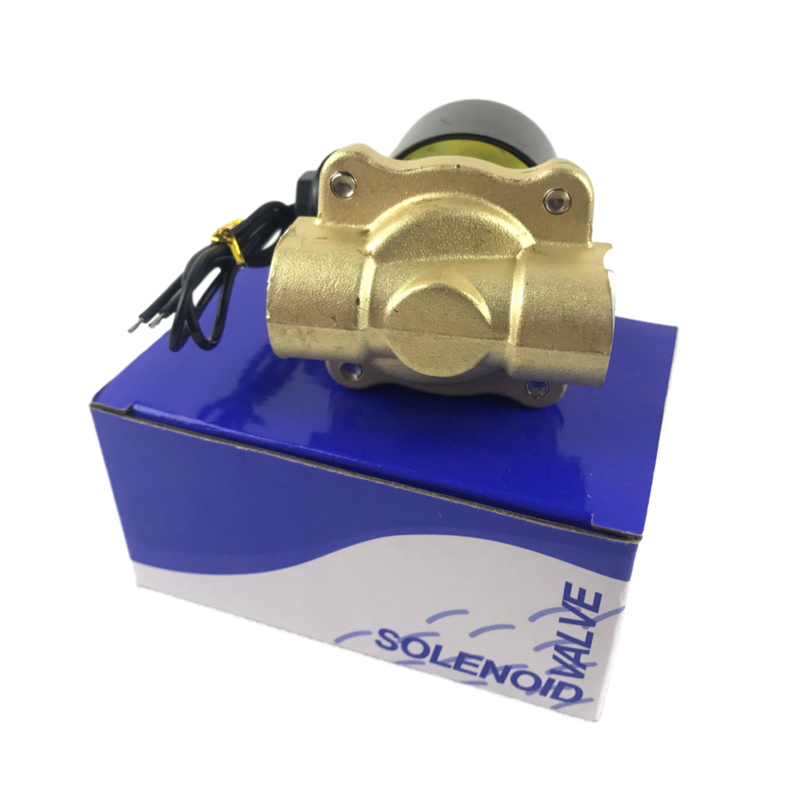

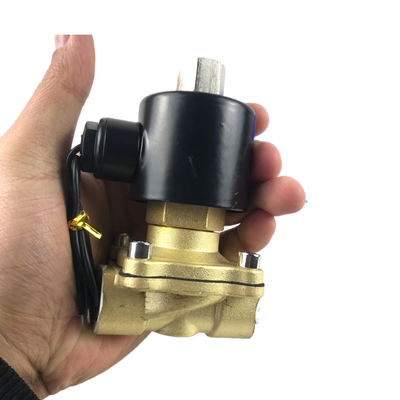

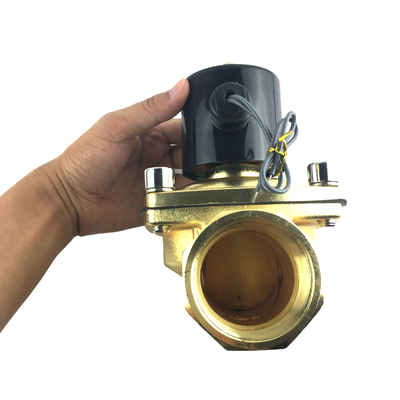

سری 2W که شامل زیر مجموعه های 2W UD و 2W UW می شود، یک شیر برقی 2/2 طرفه با عملکرد بالا و مستقیم است. این دستگاه برای کنترل روشن/خاموش قابل اعتماد برای سیالات مختلف مانند آب، هوا، نفت، گاز و سوخت طراحی شده است. سری فرعی UD اندازههای استاندارد پورت از G3/8 اینچ تا G1-1/4 را پوشش میدهد، در حالی که سری فرعی UW برای پورتهای بزرگتر از G1-1/4 تا G2 در نظر گرفته شده است، که آن را برای کاربردهای با جریان بالا ایدهآل میکند.
این شیر با در نظر گرفتن تطبیق پذیری مهندسی شده است و دارای ساختار دیافراگمی با اثر مستقیم است که آن را قادر می سازد از فشار صفر (0 بار) شروع به کار کند. این طراحی منحصر به فرد نیاز به حداقل فشار دیفرانسیل را از بین می برد و زمان پاسخگویی سریع و عملکرد قابل اعتماد را حتی در سیستم هایی که تحت فشار کم کار می کنند یا با گرانش تغذیه می شوند تضمین می کند.
سری 2W در هر دو پیکربندی Normally Closed (NC) و Normally Open (NO) موجود است که امکان سفارشی سازی را برای مطابقت با نیازهای سیستم خاص فراهم می کند. گزینه های بدنه سوپاپ شامل برنج آهنگری برای نسخه 2W یا فولاد ضد زنگ برای نوع 2S است. علاوه بر این، مواد مهر و موم مختلفی مانند NBR (استاندارد)، EPDM و FKM (Viton) برای رسیدگی به شرایط محیطی و دمایی مختلف ارائه میشوند.
ولتاژهای الکتریکی استاندارد پشتیبانی شده توسط این شیرها شامل DC24V، AC110V، AC220V و AC380V می باشد. گزینههای ولتاژ سفارشی نیز میتوانند در صورت درخواست ارائه شوند، که انعطافپذیری بیشتری برای تطبیق با نیازهای کاربردی متنوع میدهد.
ویژگی ها:
شروع فشار صفر
طراحی مستقیم به سیستم اجازه می دهد تا از فشار 0 بار با اطمینان کار کند. این ویژگی آن را برای برنامههایی ایدهآل میکند که شامل شرایط کم فشار یا تنظیمات تغذیهشده با گرانش است.
ظرفیت جریان بالا
سری UW طیف وسیعی از اندازه های روزنه را از 16 میلی متر تا 50 میلی متر ارائه می دهد. با مقادیر Cv بین 4.8 و 48، این مدلها جریان کارآمد و عملکرد بهینه سیستم را تضمین میکنند.
ساخت و ساز بادوام
این محصول از برنج آهنگری (2W) یا فولاد ضد زنگ ریختگی دقیق (2S) ساخته شده است، این محصول مقاومت در برابر خوردگی عالی و دوام طولانیمدت را در شرایط مختلف عملیاتی ارائه میکند.
گزینه های مهر و موم چندگانه
مهر و موم استاندارد از NBR ساخته شده است، مناسب برای دماهای بین -5 درجه سانتیگراد تا +80 درجه سانتیگراد. علاوه بر این، مهر و موم های EPDM و FKM (Viton) برای کنترل دماهای بالاتر و ارائه سازگاری شیمیایی افزایش یافته در دسترس هستند.
تنظیمات انعطاف پذیر
این محصول در هر دو پیکربندی Normally Closed (NC) و Normally Open (NO) موجود است که به آن امکان می دهد طیف گسترده ای از نیازهای سیستم را برآورده کند.
گزینه های ولتاژ همه کاره
سازگار با چندین منبع تغذیه، این محصول از ولتاژهای DC24V، AC110V، AC220V و AC380V پشتیبانی می کند که همگی با تحمل ± 10٪، سازگاری را برای محیط های مختلف الکتریکی فراهم می کنند.
محدوده اندازه پورت گسترده
با اتصالات رزوه ای از G3/8 اینچ تا G2، محصول را می توان به طور یکپارچه در سیستم های لوله کشی مختلف ادغام کرد.
سازگاری رسانه گسترده
برای استفاده با رسانه های مختلف از جمله هوا، آب، روغن (تا 20 CST) و همچنین کاربردهای گاز و سوخت مناسب است.
محدوده وسیع دما
این محصول در محدوده دمایی محیطی از -5 تا +80 درجه سانتیگراد به طور قابل اعتماد عمل می کند و اکثر نیازهای صنعتی را پوشش می دهد.
طراحی فشرده و قوی
این محصول دارای ردپایی کوچک و ساختار ناهموار است، نصب و ساخت این محصول آسان است تا عمر طولانی داشته باشد.
گزینه های قابل تنظیم
رتبهبندیهای ولتاژ ویژه و سایر مشخصات را میتوان در صورت درخواست مستقیماً از کارخانه سفارشی کرد تا نیازهای کاربردی منحصر به فرد را برآورده کند.
پارامترهای فنی:
| الگوی حرکت |
بازیگری مستقیم |
| جنس بدنه |
برنج |
| نوع سوپاپ |
به طور معمول بسته، به طور معمول باز |
| اندازه های پورت |
G3/8، G1/2، G3/4، G1، G1-1/4، G1-1/2، G2 |
| محیط کار |
هوا، آب، نفت، گاز، سوخت |
| اندازه های روزنه |
16 میلی متر، 20 میلی متر، 25 میلی متر، 35 میلی متر، 40 میلی متر، 50 میلی متر |
| دما |
-5 درجه سانتیگراد تا +80 درجه سانتیگراد |
| فشار کاری |
0-0.5 مگاپاسکال |
| تحمل ولتاژ |
± 10% |
| مواد مهر و موم |
NBR، EPDM، یا FKM (Viton) |
| مشخصات فنی شیر برقی |
| مدل |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
| 2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2S400-40 |
2S500-50 |
| محیط کار |
هوا، آب، نفت، گاز، سوخت |
| الگوی حرکت |
نوع درایو مستقیم |
| تایپ کنید |
نوع بستن معمولی；نوع باز معمولی |
| دیافراگم نرخ جریان/mm |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| ارزش CV |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| سوراخ لوله مشترک |
G3/8" |
G1/2" |
G3/4" |
G1" |
G1¹/₄" |
G1¹/₂" |
G 2" |
| ویسکوزیته سیال عملیاتی |
20 CST(در زیر) |
| فشار کاری |
آب:0～0.5 مگا پاسکال；هوا:0～0.7 مگا پاسکال；روغن:0～0.5 مگا پاسکال；گاز:0～0.7 مگا پاسکال |
| حداکثر مقاومت در برابر فشار |
1.05 مگا پاسکال |
| محدوده دمای عملیاتی |
-5 ~ 80+ |
| محدوده ولتاژ |
± 10% |
| مواد بدنه |
2W:برنج；2S:فولاد ضد زنگ |
| مواد مهر و موم روغن |
NBR، EPDM یا VITON |
برنامه های کاربردی:
سری 2W بسیار سازگار برای پاسخگویی به نیازهای برنامه های مختلف کنترل روشن/خاموش در صنایع متعدد طراحی شده است.
در زمینه تصفیه و مدیریت آب، برای استفاده در سیستم های آبیاری، تنظیم تامین آب، تصفیه فاضلاب و تجهیزات دوز دقیق ایده آل است.
برای اهداف اتوماسیون صنعتی، سری 2W به طور موثر کنترل هوا، آب، نفت و گاز را در سیستم های پنوماتیک، خطوط تولید و محیط های کنترل فرآیند مدیریت می کند.
این سری همچنین در بخش های تهویه مطبوع و تبرید بسیار ارزشمند است، جایی که از گرمایش، تهویه، سیستم های تهویه مطبوع و مدارهای خنک کننده با راه حل های کنترل قابل اعتماد پشتیبانی می کند.
در کاربردهای کشاورزی و محیطی، آبیاری دقیق، سیستم های سمپاشی را تسهیل می کند و به دستگاه های مختلف حفاظت از محیط زیست کمک می کند.
وقتی صحبت از کنترل سیالات عمومی می شود، سری 2W برای خاموش کردن، تخلیه و تنظیم جریان آب، هوا، گاز و روغن های سبک با ویسکوزیته تا 20 CST موثر است.
Fuel and Gas Systems از قابلیت کنترل جریان گاز و سوخت در کاربردهای احتراق و مشعل به صورت ایمن و کارآمد بهره می برد.
علاوه بر این، این سری برای ماشینهای صنعتی، کنترل روشن/خاموش سیال در ماشینهای بستهبندی، کمپرسورها و کاربردهای هیدرولیک مناسب است.
در نهایت، ویژگی شروع فشار صفر آن، آن را برای سیستمهای خلاء و سایر برنامههای کم فشار مناسب میسازد و عملکرد قابل اعتماد را حتی در محیطهای چالشبرانگیز تضمین میکند.
پشتیبانی و خدمات:
محصول شیر برقی پنوماتیک ما با پشتیبانی فنی و خدمات جامع برای اطمینان از عملکرد بهینه و رضایت مشتری پشتیبانی می شود. ما مستندات دقیق محصول، از جمله راهنماهای نصب، راهنماهای عملیاتی، و دستورالعملهای تعمیر و نگهداری را برای کمک به کاربران در درک و استفاده مؤثر از محصول ارائه میکنیم.
پشتیبانی فنی برای کمک به انتخاب محصول، عیب یابی و مشاوره برنامه در دسترس است. تیم متخصص ما برای پاسخگویی به هر گونه سوال یا نگرانی در مورد عملکرد، سازگاری و ادغام شیر در سیستم های پنوماتیک شما مجهز شده است.
ما همچنین خدمات تعمیر و نگهداری را برای افزایش طول عمر شیرهای برقی پنوماتیک شما ارائه می دهیم. برنامه های تعمیر و نگهداری پیشگیرانه و قطعات جایگزین برای به حداقل رساندن خرابی و حفظ کارایی سیستم در دسترس هستند.
علاوه بر این، جلسات آموزشی و وبینارهایی را می توان ترتیب داد تا دانش عملی و بهترین روش ها برای نصب، بهره برداری و نگهداری شیر برقی پنوماتیک ارائه شود.
تعهد ما ارائه پشتیبانی قابل اعتماد و به موقع برای کمک به شما برای به حداکثر رساندن مزایای محصولات شیر برقی پنوماتیکی ما در برنامه های خود است.
بسته بندی و حمل و نقل:

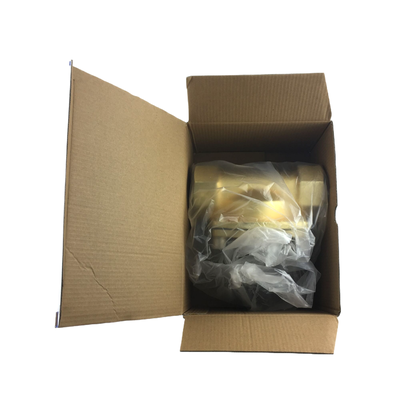

بسته بندی محصول:
شیر برقی پنوماتیکی با دقت بسته بندی شده است تا اطمینان حاصل شود که در شرایط عالی به دست شما می رسد. هر شیر به طور جداگانه در فوم محافظ پیچیده شده و در یک کیسه ضد الکتریسیته ساکن بسته می شود تا از آسیب در حین حمل و نقل جلوگیری شود. سپس محصول بسته بندی شده در داخل یک جعبه مقوایی مستحکم و سفارشی با بالشتک اضافی برای جذب ضربه ها قرار می گیرد. بسته بندی به وضوح با جزئیات محصول، دستورالعمل های جابجایی و هشدارهای ایمنی برای اطمینان از مراقبت مناسب برچسب گذاری شده است.
حمل و نقل:
ما گزینه های حمل و نقل قابل اعتماد را در سراسر جهان ارائه می دهیم تا شیر برقی پنوماتیک شما را به سرعت و ایمن تحویل دهیم. کلیه سفارشات ظرف 1-2 روز کاری پردازش می شوند. روش های حمل و نقل شامل خدمات تحویل زمینی استاندارد، سریع و سریع می باشد. هر محموله با اطلاعات ردیابی همراه است تا بتوانید بسته خود را در زمان واقعی نظارت کنید. ما همچنین گزینه های بیمه ای را برای محافظت از سفارش شما در برابر ضرر یا آسیب در حین حمل و نقل ارائه می دهیم.
