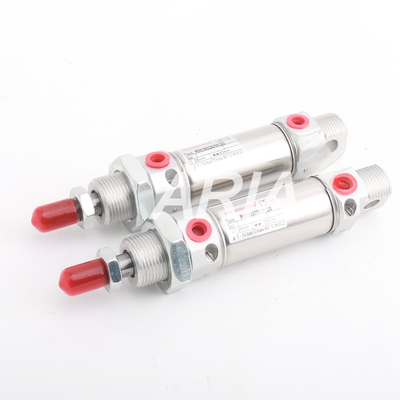

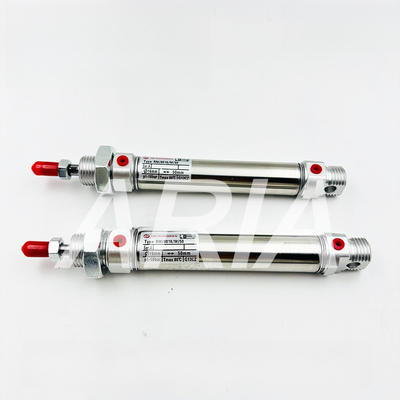

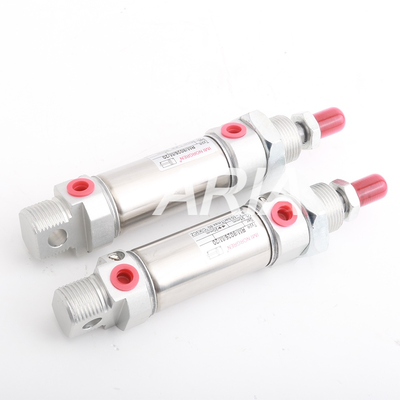

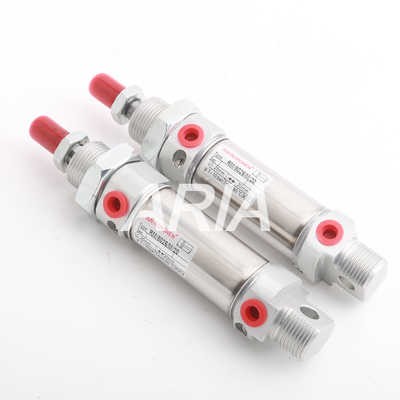

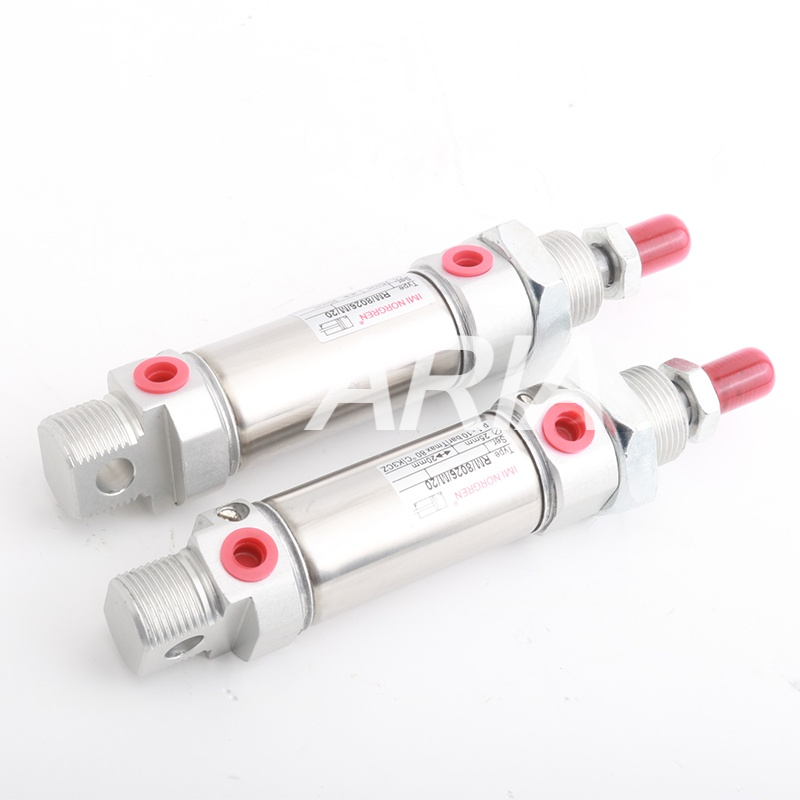

IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200قطر سیلندر

1. نامگذاری مدل (دو نوع متمایز)

1. RM/28010/XX: نسخه اصلی بدون پیستون مغناطیسی. بدون حلقه مغناطیسی، ناسازگار با سوئیچ های مغناطیسی
2. RM/28010/M/XX: نسخه با حلقه مغناطیسی داخلی، سازگار با سوئیچ های تشخیص موقعیت مغناطیسی

• سری 28000: سیلندرهای تک اثر با فنر برگشت داخلی (متفاوت از سری RM/8000 دو اثره)
• 10 = اندازه سوراخ Φ10mm
• شماره پسوند: ضربه استاندارد (20/25/40/50/100/160mm)

2. پارامترهای فنی هسته جهانی (یکسان برای همه مدل ها)

2.1 استاندارد و عملیات

• استاندارد انطباق: استاندارد بین المللی ISO 6432 برای سیلندرهای کوچک گرد
• حالت عملکرد: تک اثر (از طریق تامین هوا، جمع شدن خودکار توسط فنر داخلی)
• بالشتک: بالشتک های پلی اورتان PU ثابت در دو انتها. بالشتک غیر قابل تنظیم

2.2 مشخصات سیالات عامل

• متوسط: هوای فشرده تمیز فیلتر شده، عملکرد بدون روغن کاری در دسترس است (فیلتر دقیق 5 میکرومتر توصیه می شود)
• فشار عملیاتی: 2 ~ 10 بار
• فشار انفجار: 12 بار
• دمای عملیاتی: -10℃ ~ +80℃. برای جلوگیری از یخ زدگی، هوای خشک زیر 2 درجه سانتیگراد مورد نیاز است
• رزوه پورت هوا: رزوه داخلی M5
• مشخصات میله پیستون: قطر میله Φ6mm، رزوه جلو M4

2.3 مصالح ساختمانی کلی (یکنواخت در سراسر سری کامل)

• بشکه: فولاد ضد زنگ آستنیتی، ضد زنگ و مقاوم در برابر خوردگی
• میله پیستون: فولاد ضد زنگ آستنیتی
• درپوش های انتهایی: آلیاژ آلومینیوم آنودایز شده را تمیز کنید
• مهر و موم استاندارد: لاستیک نیتریل NBR. مهر و موم فلورو لاستیک اختیاری برای کاربردهای در دمای بالا
• کوسن و برف پاک کن: پلی یورتان PU
• لوازم جانبی استاندارد: مهره نصب جلو، مهره قفل میله پیستون

2.4 ویژگی های ساختاری

1. کلاهک های انتهایی دولایه چسبانده شده، مقاوم در برابر ضربه و ضد ترک
2. نخ یکپارچه برای نصب تک شاخه عقب، بدون نیاز به براکت اضافی
3. مهر و موم های نوع Z با اصطکاک کم برای عملکرد روان در سرعت های بالا/پایین و عمر طولانی تر
4. بدنه گرد فشرده فولاد ضد زنگ، ایده آل برای فضاهای نصب محدود روی تجهیزات
5. تمام اجزای تماس فولاد ضد زنگ، مناسب برای محیط های مرطوب و خفیف خورنده

3. شکست مدل توسط سکته مغزی

4. نیروی خروجی نظری (تامین هوای استاندارد 6bar، حفره Φ10)

• رانش اکستنشن: 47.1 نیوتن (نیروی خروجی هنگامی که هوا پیستون را بیرون می راند)
• عقب نشینی به فنر داخلی متکی است. بدون نیروی کششی خروجی (ویژگی سیلندرهای تک اثره)

5. صنایع قابل اجرا

6. ارتقاء و لوازم جانبی اختیاری

1. سوئیچ های مغناطیسی: فقط با مدل های با پسوند /M سازگار است، با سوئیچ های نی سری QM مطابقت دارد.
2. ارتقاء مهر و موم: مهر و موم های فلورو لاستیک پسوند / V برای محیط های با دمای بالا و آلوده به روغن
3. لوازم جانبی نصب: فلنج ها، گیره های میانی، براکت های عقب و سایر اتصالات نصب استاندارد ISO
