توضیحات محصول:
2.1 ساختار و عملکرد شیر
این شیر یک مدل 2/2 به طور معمول بسته است که دارای یک پیلوت داخلی و یک طراحی دیافراگم یکپارچه بدون بهار است.آن را به طور خاص به عنوان یک دریچه پالس زاویه راست طراحی شده است که به طور انحصاری برای برنامه های تمیز کردن گردآوری گرد و غبار طراحی شده است.
این شیر دارای عملکرد باز و بسته شدن فوق العاده سریع است و جریان پالس هوا با فشار بالا را برای اطمینان از تمیز کردن موثر کیسه فراهم می کند. نصب آن متنوع است و اجازه می دهد تا در هر زاویه نصب شود.دریچه با پورت های رشته ای استاندارد عرضه می شود، در حالی که لوازم کلیمپ به عنوان لوازم جانبی اختیاری در دسترس هستند.
2.2 فشار کار و متوسط
این شیر در محدوده فشار فرقی 0.35 تا 8.5 بار کار می کند و می تواند با فشارهای انفجار تا 10 بار مقاومت کند.
برای عملکرد بهینه، منبع هوا باید با فیلتر دقیق حداقل 40 میکروونی فیلتر شود تا تمیز و جلوگیری از آلودگی را حفظ کند.
2.3 محدوده دما
این شیر برای دمای محیط از -20 درجه سانتیگراد تا +85 درجه سانتیگراد مناسب است. دمای متوسط هوا از -40 درجه سانتیگراد تا +85 درجه سانتیگراد است.با ارتقا اختیاری برای مقاومت در برابر دمای تا 120 °C با استفاده از یک دیافراگم لاستیکی فلور FKM.
علاوه بر این، یک نسخه سفارشی با دمای پایین در دسترس است که به طور موثر تا -40 درجه سانتیگراد کار می کند.
2.4 مواد ساختمانی
بدن شیر از آلیاژ آلومینیوم ریخته شده ساخته شده است که باعث می شود سبک وزن و مقاوم به زنگ باشد. دیافراگم استاندارد آن از استالومر ترموپلاستیک TPE ساخته شده است.با گزینه ارتقا به لاستیک فلور FKM برای مقاومت بیشتر در برابر دمای بالا.
اجزای داخلی مانند اسپرینگ ها و آرماتورها از فولاد ضد زنگ 304 ساخته شده اند.با حفاظت IP65 در برابر گرد و غبار و آب.
مهر و موم های استاندارد از NBR تولید می شوند، با ارتقاء به مهر و موم های FKM برای مناسب بودن محیط هایی که شامل دمای بالا یا آلودگی روغن است.

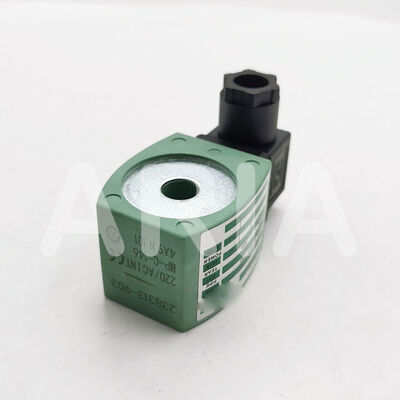

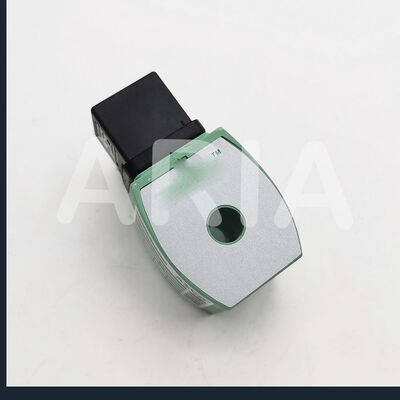

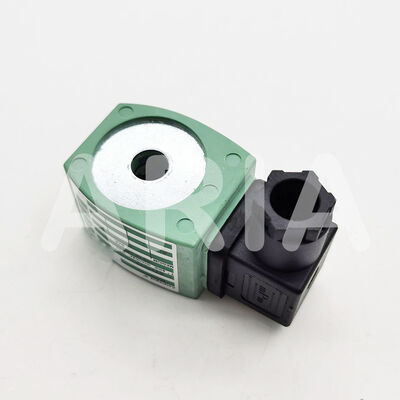

2.5 پارامترهای کلی کویل
کویل شیر از ولتاژ استاندارد DC 24V و AC 220V در 50Hz پشتیبانی می کند. ولتاژ های اختیاری شامل AC 24V، 110V و 230V هستند که انعطاف پذیری را برای نیازهای مختلف منبع برق فراهم می کند.
مصرف برق از 8.1W تا 10.1W می باشد که نشان دهنده مصرف انرژی کم است. عایق کویل طبقه F را درجه بندی می کند و حفاظت حرارتی قابل اعتماد را تضمین می کند.
مدل های NFG ضد انفجار با سر سولناید ضد انفجار WSNF سازگار هستند و دارای درجه بندی IP67 برای حداکثر محافظت در برابر گرد و غبار و رطوبت هستند.
2.6 مزایای عملکرد جهانی
با داشتن یک دیافراگم یکپارچه بدون بهار، این شیر قادر به انجام میلیون ها چرخه سرویس است، که یک عمر خدمات بسیار طولانی را ارائه می دهد.
تکنولوژی تزریق پالس با انرژی بالا به طور قابل توجهی کارایی تمیز کردن را افزایش می دهد و مصرف هوا فشرده را حدود 15٪ کاهش می دهد.
دریچه شامل یک ساختار خاموش کننده داخلی است که عملکرد کم سر و صدا را تضمین می کند و از ورود گرد و غبار به حفره دریچه جلوگیری می کند و تمیز داخلی را حفظ می کند.
این دستگاه دارای گواهینامه های متعدد از جمله CE ، UL ، CSA و RoHS است. انواع ضد انفجار با استانداردهای ATEX مطابقت دارند و رعایت الزامات سختگیرانه ایمنی و کیفیت را تضمین می کنند.
پارامترهای فنی:
| نوع نصب |
نصب پنل |
| فعال سازی شیر |
سولنوئید |
| ولتاژ |
12VDC، 24VDC، 24VAC، 110VAC، 220VAC |
| دمای کار |
-10°C ~ +60°C |
| درخواست |
صنایع چندگانه |
| کمپرسور نامی |
25MPa |
| فشار عملیاتی |
0.15 تا 0.8 MPa (21 تا 114 Psi) |
| فشار اوج |
۴۵۰ بار |
| کالیبر |
1/2 |
| روش نصب |
نصب صفحه و لوله |
کاربردها:
دریچه سولناید پالس ASCO سری 353 یک راه حل بسیار قابل اعتماد و کارآمد است که برای کاربردهای مختلف صنعتی طراحی شده است.این شیر برای سناریوهای مورد نیاز برای کنترل دقیق جریان مایع یا گاز مناسب است.طراحی دریچه پالس ضد انفجار آن اطمینان از ایمنی و دوام در محیط های خطرناک را فراهم می کند و آن را برای صنایع مانند پردازش شیمیایی، نفت و گاز و معدن مناسب می کند.پیکربندی دریچه پالس زاویه راست اجازه می دهد تا برای نصب جمع و جور، پس انداز فضای ارزشمند در پانل های کنترل و تنظیمات ماشین آلات.
دریچه های سولینوئید ASCO دارای گواهینامه CE هستند، که رعایت استانداردهای کیفیت و ایمنی سختگیرانه را تضمین می کند. با ظرفیت فشار اوج 450 بار و محدوده فشار عملیاتی 0.15 تا 0.8 MPa (21 تا 114 Psi)، این دریچه ها طراحی شده اند تا با شرایط فشار سخت با راحتی مقابله کنند.ضروری برای سیستم های خودکار در کارخانه های تولیدی، دستگاه های تصفیه آب و سیستم های کنترل پنوماتیک.
با تشکر از طراحی نصب پانل، نصب و نگهداری از شیر سولینوئید پالس ASCO سری 353 ساده است، که ادغام یکپارچه در تجهیزات موجود را تسهیل می کند.صنایع که نیاز به مکانیزم های تمیز کردن پالس جت دارند، مانند جمع آوری کننده های گرد و غبار و سیستم های فیلتر، این شیر را به ویژه سودمند خواهند یافت. ویژگی ضد انفجار آن برای کاربردهای محیط با گازهای قابل احتراق یا گرد و غبار بسیار مهم است.تضمین ایمنی عملیاتی بدون به خطر انداختن عملکرد.
با حداقل مقدار سفارش فقط یک واحد و ظرفیت عرضه 5000 قطعه در ماه، ASCO هم پروژه های کوچک و هم تقاضای بزرگ صنعتی را پوشش می دهد. تحویل سریع،با یک زمان تحویل 1-7 روز کاری پس از پرداختمشتریان می توانند قیمت ها را برای متناسب با نیازهای بودجه خود مذاکره کنند و شرایط پرداخت انعطاف پذیر هستند، از جمله گزینه های T / T، Western Union و Paypal.
هر یک از دریچه های سولینوئید ASCO به طور ایمن در کارتن ها یا طبق مشخصات مشتری بسته بندی شده است، که از محصول در طول حمل و نقل محافظت می کند.تضمین یک ساله همچنین آرامش ذهن را در مورد کیفیت و قابلیت اطمینان محصول فراهم می کند.اگه شما نیاز به یک سری 353 دریچه پالس سولناید برای گردآوری گرد و غبار پاکسازی پالس جت یک دریچه پالس ضد انفجار برای مناطق خطرناکیا یک دریچه پالس زاویه راست برای یکپارچه سازی سیستم فشرده، ASCO عملکرد و خدمات بی نظیر را ارائه می دهد.
بسته بندی و حمل:
دریچه سولینوئید ASCO با دقت بسته بندی شده است تا اطمینان حاصل شود که در وضعیت کامل می رسد. هر دریچه به طور ایمن در یک محفظه محافظ سفارشی قرار دارد تا از آسیب در طول حمل و نقل جلوگیری شود.مواد بسته بندی به منظور فراهم کردن کمد و حفاظت از رطوبت انتخاب می شوند، گرد و غبار و ضربه
برای حمل و نقل ، ASCO Solenoid Valve در جعبه های محکم و برچسب دار بسته بندی شده است که مطابق با استانداردهای حمل و نقل بین المللی است. ما گزینه های مختلف حمل و نقل از جمله استاندارد ، سریع ،و خدمات حمل و نقل برای پاسخگویی به نیازهای مختلف مشتریاناطلاعات ردیابی برای تمام محموله ها برای اطمینان از تحویل به موقع و شفاف ارائه می شود.
دستورالعمل های خاص برای استفاده از دریچه های حساس یا با ارزش بالا برای حفظ یکپارچگی محصول در طول فرآیند حمل و نقل وجود دارد.تیم تدارکات ما با حامل های قابل اعتماد هماهنگ می شود تا اطمینان حاصل شود که سفارش ASCO Solenoid Valve شما به طور ایمن و سریع.
