توضیحات محصول:

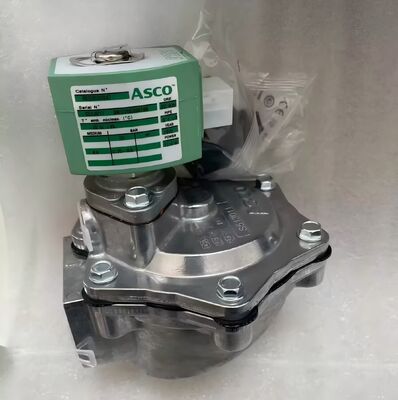

2.1 ساختار و عملکرد سوپاپ
این شیر به عنوان یک نوع معمولی بسته 2/2 طراحی شده است که دارای یک پیلوت داخلی یکپارچه و یک دیافراگم یکپارچه بدون فنر است. این پیکربندی عملکرد قابل اعتماد و کارآمد را تضمین می کند.
سبک آن یک شیر پالس زاویه راست است که به طور خاص برای برنامه های تمیز کردن گرد و غبار طراحی شده است. این سوپاپ زمان پاسخ بسیار سریع را نشان می دهد و جریان هوای پالس فشار بالا را ارائه می دهد که به طور قابل توجهی کارایی تمیز کردن کیسه های فیلتر را افزایش می دهد.
نصب بسیار انعطاف پذیر است و امکان نصب را در هر زاویه ای فراهم می کند. مجهز به پورت های رزوه ای استاندارد است، در حالی که اتصالات گیره به عنوان لوازم جانبی اختیاری در دسترس هستند.
2.2 فشار عملیاتی و متوسط
این شیر به طور موثر در محدوده فشار دیفرانسیل 0.35 تا 8.5 بار عمل می کند و می تواند فشار ترکیدگی تا 10 بار را تحمل کند. با هوای فشرده تمیز و گازهای بی اثر سازگار است.
برای اطمینان از عملکرد بهینه، منبع هوا باید با فیلتر دقیق 40 میکرون یا ریزتر فیلتر شود.
2.3 محدوده دما
دمای محیط کار از -20 تا +85 درجه سانتیگراد است، در حالی که محدوده دمای متوسط هوا از -40 تا +85 درجه سانتیگراد است. برای کاربردهای دمای بالاتر، تا 120 درجه سانتیگراد، یک دیافراگم فلورو لاستیک اختیاری FKM در دسترس است.
همچنین یک نسخه سفارشی با دمای پایین وجود دارد که می تواند تا -40 درجه سانتیگراد کار کند و نیازهای تخصصی را برآورده می کند.
2.4 مصالح ساختمانی
بدنه سوپاپ از آلیاژ آلومینیوم دایکاست ساخته شده است که هم سبک وزن و هم در برابر زنگ زدگی مقاوم است. دیافراگم استاندارد از الاستومر ترموپلاستیک TPE ساخته شده است و یک نسخه اختیاری فلورروبربر FKM برای افزایش مقاومت در برابر دمای بالا در دسترس است.
قطعاتی مانند فنر و آرمیچر از فولاد ضد زنگ 304 ساخته شده اند که دوام را تضمین می کنند. محفظه کویل دارای کپسول اپوکسی است، از عایق کلاس F استفاده می کند و دارای حفاظت ضد گرد و غبار و ضد آب با استاندارد IP65 است.
مهر و موم استاندارد از NBR ساخته شده است، اما ارتقاء به FKM مهر و موم برای محیط های با درجه حرارت بالا و یا آلودگی روغن ارائه شده است.
2.5 پارامترهای کلی کویل
ولتاژهایی که معمولاً در دسترس هستند عبارتند از DC 24V و AC 220V/50Hz، با تنظیمات اختیاری برای AC 24V، 110V و 230V. مصرف برق از 8.1 وات تا 10.1 وات متغیر است که نشان دهنده مصرف کم انرژی است.
کلاس عایق به عنوان کلاس F رتبه بندی می شود. برای محیط های خطرناک، مدل های ضد انفجار NFG با سرهای برقی ضد انفجار WSNF سازگار هستند و دارای رتبه حفاظت از نفوذ IP67 هستند.
2.6 مزایای عملکرد جهانی
این شیر دارای طراحی دیافراگم یکپارچه بدون فنر است که آن را قادر می سازد میلیون ها چرخه سرویس را تحمل کند و عمر مفید فوق العاده طولانی را ارائه می دهد.
سیستم تزریق پالس پرانرژی آن به طور قابل توجهی راندمان تمیز کردن را افزایش می دهد و در عین حال مصرف هوای فشرده را تا حدود 15 درصد کاهش می دهد. علاوه بر این، یک صدا خفه کن داخلی صدای عملیاتی را کاهش می دهد و از نفوذ گرد و غبار به داخل حفره شیر جلوگیری می کند.
این محصول دارای گواهینامه هایی از جمله CE، UL، CSA و RoHS است و انواع ضد انفجار دارای گواهینامه ATEX هستند که از انطباق با استانداردهای ایمنی بین المللی اطمینان حاصل می کنند.
پارامترهای فنی:
| روش نصب |
نصب صفحه و لوله |
| گارانتی |
1 سال |
| تابع |
3/2 NC |
| اوج فشار |
450 بار |
| فشار عملیاتی |
0.15 تا 0.8 MPa (21 تا 114 Psi) |
| کمپرسور امتیازی |
25 مگاپاسکال |
| ولتاژها |
12VDC، 24VDC، 24VAC، 110VAC، 220VAC |
| دمای عملیاتی |
-10℃ ~ +60℃ |
| کالیبر |
1/2 |
| رسانه ها |
سیال کریو |
برنامه های کاربردی:
شیر برقی ASCO، یک قطعه با کیفیت بالا که دارای گواهی CE است، برای رفع نیازهای مختلف کاربردهای صنعتی با قابلیت اطمینان و عملکرد استثنایی طراحی شده است. این شیر برقی پالس سری 353 به دلیل کارایی آن به ویژه در کنترل سیستم های شیر پالس جمع کننده گرد و غبار به طور گسترده ای شناخته شده است. طراحی شیر برقی معمولی بسته 2/2 آن عملکرد دقیق و قابل اعتماد را تضمین می کند و آن را به گزینه ای ایده آل برای کنترل خودکار در سیستم های پنوماتیک تبدیل می کند.
یکی از کاربردهای اولیه شیر برقی ASCO در سیستم های جمع آوری گرد و غبار مورد استفاده در کارخانه های تولیدی، کارخانه های سیمان و واحدهای فرآوری شیمیایی است. فشار نامی کمپرسور 25 مگا پاسکال و کالیبر 2/1 آن را برای تنظیم پالس های هوای پرفشار که جمع کننده های گرد و غبار را تمیز می کند و کیفیت هوا و راندمان عملیاتی را بهبود می بخشد کاملاً مناسب است. توانایی این شیر برای عملکرد در محدوده دمایی -10 تا +60 درجه سانتیگراد به آن اجازه می دهد تا در شرایط مختلف محیطی، از انبارهای سرد گرفته تا محیط های صنعتی گرم، به طور قابل اعتماد عمل کند.
علاوه بر کاربردهای شیر پالس جمع کننده گرد و غبار، شیر برقی پالس سری 353 ASCO به طور گسترده در سیستم های کنترل سیال، ماشین آلات خودکار و کنترل های پنوماتیکی نصب شده روی پانل استفاده می شود. نوع نصب پنل آن نصب و نگهداری آسان در پانل های کنترل و تجهیزات را تسهیل می کند. با توانایی عرضه 5000 قطعه در ماه، مشتریان می توانند به راحتی مقادیری از حداقل 1 واحد را با بسته بندی متناسب با نیاز مشتری، چه در کارتن و چه در بسته بندی سفارشی سفارش دهند.
این محصول با شرایط پرداخت منعطف از جمله T/T، Western Union و PayPal ارائه میشود و تحویل سریع است، معمولاً بین 1 تا 7 روز کاری پس از تأیید پرداخت. علاوه بر این، ASCO یک سال گارانتی ارائه می دهد که بر تعهد خود به کیفیت و رضایت مشتری تاکید دارد. قیمت قابل مذاکره است و به خریداران این امکان را می دهد تا در مورد شرایطی صحبت کنند که به بهترین وجه با نیازهای خرید آنها مطابقت دارد.
به طور کلی، شیر برقی معمولی بسته ASCO 2/2 از سری شیرهای برقی پالسی سری 353 یک راه حل عالی برای صنایعی است که به شیرهای برقی قوی، کارآمد و دقیق نیاز دارند، به ویژه برای کاربردهای شیر پالسی جمع کننده گرد و غبار. گواهینامه، عملکرد قابل اعتماد، نصب راحت و پشتیبانی جامع پس از فروش آن را به یک انتخاب قابل اعتماد برای اتوماسیون صنعتی مدرن تبدیل کرده است.
بسته بندی و حمل و نقل:
شیر برقی ASCO به دقت بسته بندی شده است تا از حداکثر حفاظت در هنگام حمل و نقل اطمینان حاصل شود. هر شیر به صورت جداگانه پیچیده شده و در یک جعبه مقوایی راه راه محکم قرار می گیرد تا از آسیب ناشی از ضربه و لرزش جلوگیری شود. درج های محافظ یا لایه های فوم برای محکم کردن محصول در جای خود استفاده می شود و حرکت درون بسته بندی را به حداقل می رساند.
برای حمل و نقل، شیرهای برقی بسته بندی شده به وضوح با اطلاعات محصول و دستورالعمل های جابجایی برچسب گذاری شده اند. ما از شرکت های حمل و نقل قابل اعتماد استفاده می کنیم تا محصولات را به صورت ایمن و سریع به محل مشخص شده مشتری تحویل دهیم. اطلاعات ردیابی برای نظارت بر وضعیت حمل و نقل از زمان ارسال تا تحویل ارائه می شود.
گزینه های بسته بندی ویژه در صورت درخواست برای سفارشات عمده یا محموله های بین المللی برای مطابقت با مقررات خاص و اطمینان از یکپارچگی محصول در طول فرآیند حمل و نقل در دسترس است.
