توضیحات محصول:
2.1 ساختار و عملکرد سوپاپ

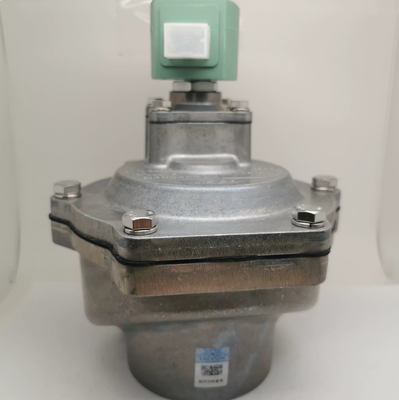

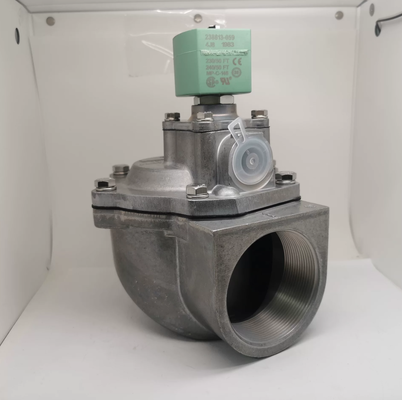

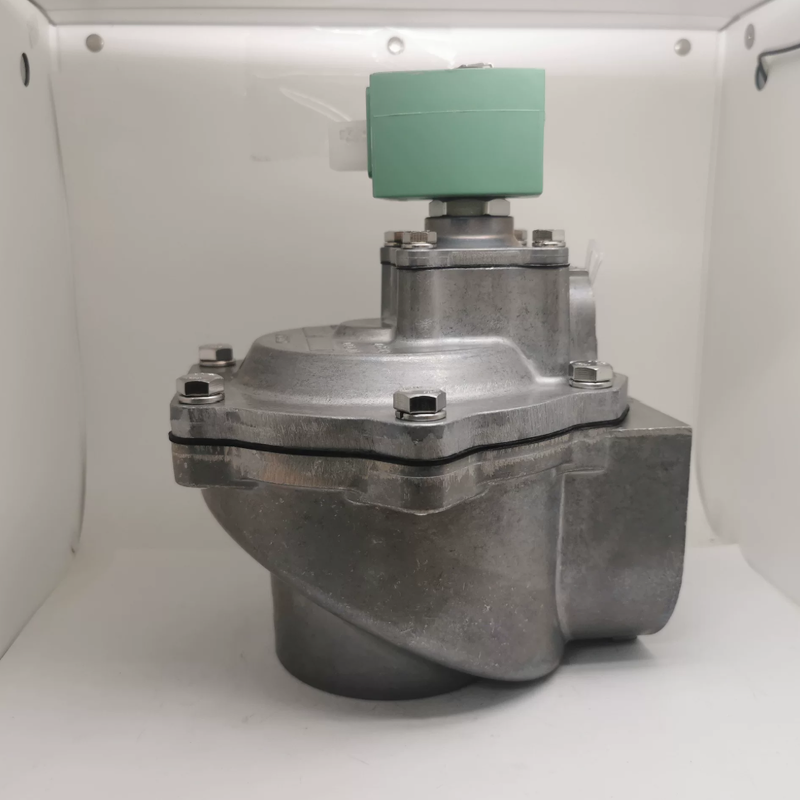

این دریچه به عنوان یک نوع معمولی بسته 2/2 عمل می کند که دارای یک پیلوت داخلی یکپارچه و یک دیافراگم یکپارچه بدون فنر است. این به سبک شیر پالسی زاویه راست طراحی شده است، به طور خاص برای برنامه های تمیز کردن گرد و غبار طراحی شده است.
این شیر زمانهای واکنش فوقالعاده سریع را ارائه میکند و جریان هوای پالس فشار بالا را ایجاد میکند که به طور قابل توجهی راندمان تمیز کردن کیسه را بهبود میبخشد. گزینه های نصب همه کاره آن به آن اجازه می دهد در هر زاویه ای نصب شود، با پورت های رزوه ای استاندارد ارائه شده و اتصالات گیره اختیاری در دسترس است.
2.2 فشار عملیاتی و متوسط
این شیر در محدوده فشار دیفرانسیل 0.35 تا 8.5 بار با فشار ترکیدگی 10 بار کار می کند. برای استفاده با هوای فشرده تمیز و گازهای بی اثر مناسب است.
برای اطمینان از عملکرد مطلوب، توصیه می شود که منبع هوا با استفاده از یک فیلتر دقیق با مشخصات 40 میکرومتر یا ریزتر فیلتر شود.
2.3 محدوده دما
این شیر می تواند در دمای محیطی از -20 درجه سانتیگراد تا +85 درجه سانتیگراد کار کند. محدوده دما برای هوای متوسط از -40 درجه سانتیگراد تا +85 درجه سانتیگراد، با یک دیافراگم فلوئورولاستیک اختیاری FKM برای پشتیبانی از دماهای تا 120 درجه سانتیگراد گسترش می یابد.
علاوه بر این، یک نسخه سفارشی با دمای پایین در دسترس است که می تواند در دمای پایین تا -40 درجه سانتی گراد به طور موثر عمل کند.
2.4 مصالح ساختمانی
بدنه سوپاپ از آلیاژ آلومینیوم ریخته گری ساخته شده است که ساختاری سبک وزن و در عین حال مقاوم در برابر زنگ زدگی را ارائه می دهد. دیافراگم استاندارد از الاستومر ترموپلاستیک TPE، با دیافراگم فلوئورولاستیک اختیاری FKM برای افزایش مقاومت در برابر دمای بالا تشکیل شده است.
اجزای حیاتی مانند فنرها و آرمیچر از فولاد ضد زنگ 304 استفاده می کنند. محفظه سیم پیچ دارای محفظه اپوکسی با عایق کلاس F است و محافظت ضد گرد و غبار و ضد آب با استاندارد IP65 را ارائه می دهد. مهر و موم استاندارد از NBR ساخته شده است، با ارتقاء FKM برای محیط هایی که به دماهای بالاتر و مقاومت در برابر آلودگی نفتی نیاز دارند.

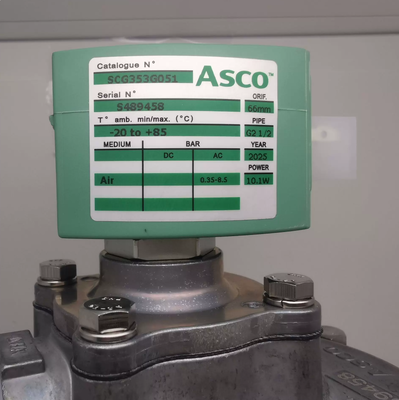

2.5 پارامترهای کلی کویل
کویل ها با ولتاژهای استاندارد شامل 24 ولت DC و 220 ولت AC در 50 هرتز، با ولتاژهای اختیاری برای 24 ولت AC، 110 ولت و 230 ولت در دسترس هستند. مصرف برق بین 8.1 وات تا 10.1 وات است که مصرف انرژی کم را تضمین می کند.
عایق سیم پیچ به عنوان کلاس F طبقه بندی می شود. برای محیط های خطرناک، مدل های ضد انفجار NFG در دسترس هستند که با سرهای برقی ضد انفجار WSNF سازگار هستند و استانداردهای حفاظتی IP67 را دارند.
2.6 مزایای عملکرد جهانی
طراحی دیافراگم یکپارچه بدون فنر دریچه، میلیونها چرخه سرویس را تضمین میکند و در نتیجه عمر بسیار طولانی را به همراه دارد. تزریق پالس پرانرژی آن به طور قابل توجهی راندمان تمیز کردن را افزایش می دهد و در عین حال مصرف هوای فشرده را تا حدود 15٪ کاهش می دهد.
علاوه بر این، دریچه دارای ساختار صداگیر داخلی است که نویز عملیاتی را به حداقل می رساند و از ورود گرد و غبار به داخل حفره شیر جلوگیری می کند. دارای گواهینامه هایی از جمله CE، UL، CSA و RoHS است. انواع ضد انفجار نیز با گواهینامه ATEX موجود است که استفاده ایمن را در جوهای بالقوه انفجاری تضمین می کند.
پارامترهای فنی:
| برنامه |
چند صنعت |
| رتبه بندی محوطه |
IP67 |
| ولتاژها |
12VDC، 24VDC، 24VAC، 110VAC، 220VAC |
| نوع نصب |
نصب پنل |
| کمپرسور امتیازی |
25 مگا پاسکال |
| اوج فشار |
450 بار |
| فشار عملیاتی |
0.15 تا 0.8 MPa (21 تا 114 Psi) |
| دمای عملیاتی |
-10℃ ~ +60℃ |
| روش نصب |
نصب صفحه و لوله |
| رسانه ها |
سیال کریو |
برنامه های کاربردی:
شیر برقی ASCO یک قطعه بسیار همه کاره و قابل اعتماد است که برای طیف وسیعی از کاربردهای صنعتی طراحی شده است. این شیر برقی 2/2 که دارای گواهینامه CE است، عملکرد عالی و استانداردهای ایمنی را تضمین می کند و آن را به گزینه ای ایده آل برای بخش های مختلف تبدیل می کند. با کالیبر 1/2 و ظرفیت فشار حداکثر تا 450 بار، به گونهای طراحی شده است که شرایط سخت را به نحو احسن انجام دهد. این شیر در چندین ولتاژ از جمله 12VDC، 24VDC، 24VAC، 110VAC و 220VAC موجود است که انعطاف پذیری را برای ادغام در سیستم های مختلف فراهم می کند.
یکی از موارد استفاده اولیه برای شیر برقی ASCO در سیستم های کنترل پنوماتیک است که در آن دقت و قابلیت اطمینان از اهمیت بالایی برخوردار است. طراحی آن به عنوان یک شیر پالس پایلوت یکپارچه، آن را به ویژه برای استفاده در شیرهای پالس جمع کننده گرد و غبار مناسب می کند، جایی که آزاد شدن سریع هوای فشرده را برای تمیز کردن کیسه های فیلتر و حفظ عملکرد بهینه فیلتراسیون کنترل می کند. این عملکرد در صنایعی مانند تولید سیمان، تولید برق، فرآوری شیمیایی، که در آن کیفیت هوا و کنترل گرد و غبار برای کارایی عملیاتی و انطباق با محیط زیست ضروری است، حیاتی است.
علاوه بر این، رتبه بندی محفظه قوی IP67 شیر برقی ASCO تضمین می کند که می تواند در شرایط محیطی سخت از جمله قرار گرفتن در معرض گرد و غبار و آب مقاومت کند و آن را برای محیط های بیرونی و صنعتی مناسب می کند. کاربرد آن به کنترل سیال در کارخانه های تصفیه آب، سیستم های HVAC و خطوط تولید خودکار، که در آن کنترل دقیق جریان هوا یا مایع مورد نیاز است، گسترش می یابد. پاسخگویی و دوام شیر به حداقل رساندن زمان خرابی و هزینه های نگهداری کمک می کند.
شیر برقی ASCO با توانایی تامین 5000 قطعه در ماه و حداقل مقدار سفارش فقط یک واحد، هم پروژه های صنعتی در مقیاس بزرگ و هم سفارشات سفارشی کوچکتر را برآورده می کند. بسته بندی انعطاف پذیر است، در کارتن یا مطابق با نیاز مشتری ارائه می شود و از تحویل ایمن و راحت اطمینان حاصل می کند. مشتریان از زمان تحویل سریع 1 تا 7 روز کاری پس از پرداخت، با شرایط پرداخت از جمله T/T، Western Union و PayPal بهره مند می شوند تا اولویت های خرید متفاوتی داشته باشند.
به طور کلی، شیر برقی معمولی بسته ASCO 2/2، شیر پالس پایلوت یکپارچه و شیر پالس جمع کننده گرد و غبار اجزای ضروری در صنایع مختلف هستند که عملکرد قابل اعتماد، سهولت یکپارچگی و انطباق با استانداردهای بین المللی را ارائه می دهند.
بسته بندی و حمل و نقل:
شیر برقی ASCO به دقت بسته بندی شده است تا از تحویل ایمن و محافظت بهینه در هنگام حمل اطمینان حاصل شود. هر شیر به طور ایمن در یک جعبه بادوام با لایه محافظ محصور شده است تا از آسیب ناشی از ضربه و لرزش جلوگیری کند.
بسته بندی شامل برچسب زدن واضح با مشخصات محصول، دستورالعمل های حمل و نقل و بارکد برای شناسایی آسان است. تمام اجزاء قبل از بسته بندی بازرسی و تست می شوند تا کیفیت و عملکرد تضمین شود.
برای حمل و نقل، شیرهای برقی ASCO با استفاده از حامل های قابل اعتماد با گزینه های ردیابی موجود ارسال می شوند. کنترل ویژه برای مدل های شکننده یا حساس برای حفظ یکپارچگی محصول ارائه شده است.
مشتریان می توانند انتظار تحویل به موقع و محصولات دست نخورده را داشته باشند که توسط ASCO تعهد به کیفیت و رضایت مشتری پشتیبانی می شود.
