توضیحات محصول:

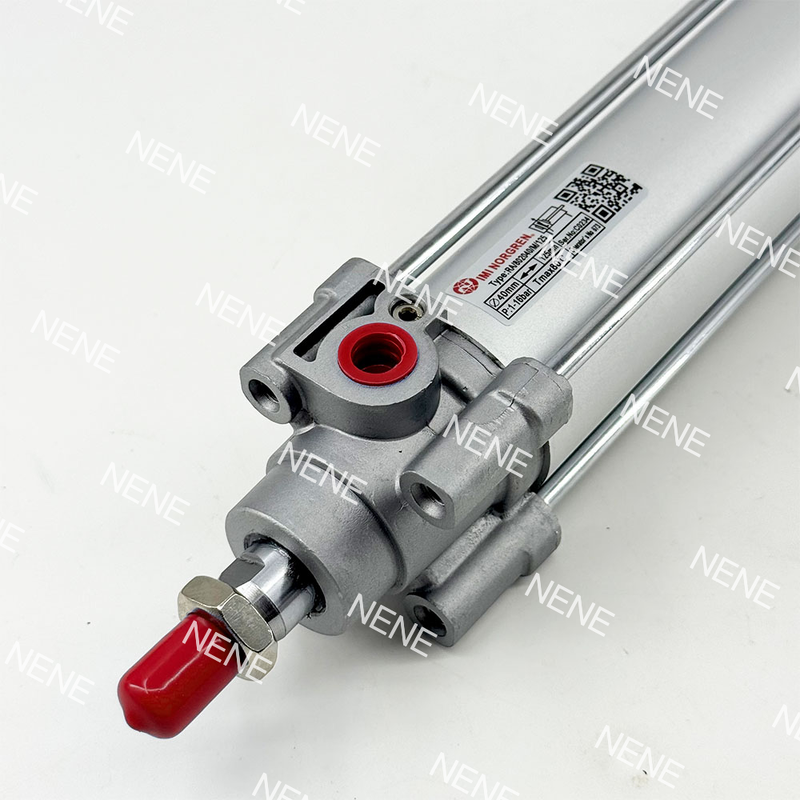

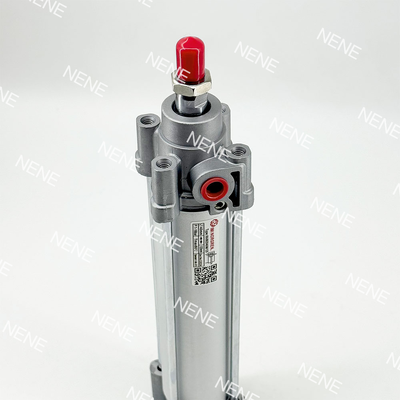

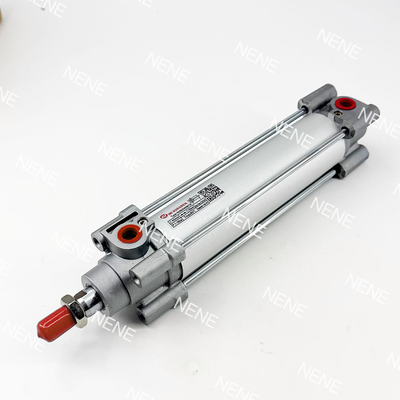

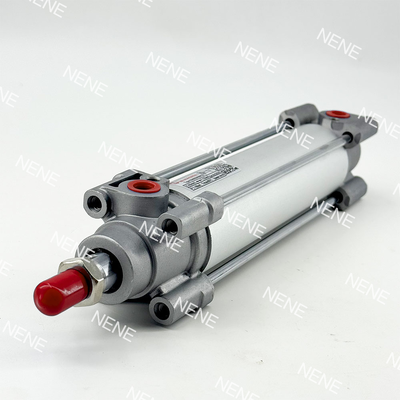

سری RA/802080/M نشان دهنده یک سیلندر پنوماتیک با عملکرد بالا است که به استاندارد ISO 15552 پایبند است و بخشی از خط تولید معتبر ISOLine™ است. این سیلندر دو اثره دارای قطر سوراخ 80 میلی متر است و در طیف وسیعی از طول های سکته مغزی، از 25 میلی متر تا 1000 میلی متر در دسترس است. این مهندسی شده است تا حرکت خطی قابل اعتماد و کارآمدی را ارائه دهد، و آن را برای مجموعهای از کاربردهای اتوماسیون صنعتی مناسب میسازد.
مرکز طراحی این سیلندر، سیستم نوآورانه بالشتک تطبیقی (ACS) است. این سیستم هوشمند به طور خودکار عملکرد بالشتک را بر اساس تغییر شرایط بار تغییر می دهد و در نتیجه نیاز به تنظیمات دستی پیچ های بالشتک یا تخصص تخصصی را از بین می برد. ACS عملکرد نرم تر و ایمن تر را تضمین می کند، هزینه های تعمیر و نگهداری را کاهش می دهد و طول عمر کلی سیلندر را افزایش می دهد.
سری RA/802080/M که با یک بشکه گرد محکم و میله های اتصال خارجی ساخته شده است، دوام استثنایی را تضمین می کند و آن را برای محیط های صنعتی خشن مناسب می کند. سیلندر دارای یک پیستون مغناطیسی به عنوان استاندارد است که تشخیص موقعیت آسان را در صورت استفاده با سوئیچ های سازگار با نی یا حالت جامد تسهیل می کند. علاوه بر این، با استانداردهای ISO 15552، VDMA 24562، و NFE 49-003-1 مطابقت دارد و قابلیت تعویض و پایبندی به مقررات جهانی را تضمین می کند.
این سیلندر در حداکثر فشار 16 بار کار می کند و در محدوده دمای کاری 10- تا 80+ درجه سانتی گراد به طور موثر عمل می کند. اندازه سوراخ 80 میلی متری آن نیروی قابل توجهی را با نیروی رانش تئوری 3016 نیوتن در فشار 6 بار ارائه می دهد که آن را به گزینه ای عالی برای کارهای صنعتی سنگین که نیاز به عملکرد دقیق و روان دارند تبدیل می کند.
ویژگی ها:
سیستم بالشتک تطبیقی (ACS)
سیستم بالشتک تطبیقی (ACS) به طور خودکار بالشتک را بر اساس بارهای مختلف تنظیم می کند. این امر نیاز به تنظیمات دستی را از بین می برد و از عملکرد روان و ایمن و در عین حال به حداقل رساندن نویز و لرزش اطمینان حاصل می کند.
مطابقت با ISO 15552
این محصول با استانداردهای ISO 15552، VDMA 24562 و NFE 49-003-1 مطابقت دارد و قابلیت تعویض جهانی را تضمین می کند. همچنین امکان ادغام یکپارچه با سیستم های موجود در سراسر جهان را فراهم می کند.
ساخت و ساز قوی
این طراحی که دارای یک بشکه گرد با میله های اتصال خارجی است، دوام فوق العاده ای را ارائه می دهد. این باعث می شود که برای محیط های صنعتی چالش برانگیز و تهاجمی مناسب باشد.
پیستون مغناطیسی
مجهز به یک پیستون مغناطیسی استاندارد، از سنجش موقعیت آسان پشتیبانی می کند. این ویژگی که با سوئیچ های رید یا حالت جامد مانند سری M/50 سازگار است، قابلیت های نظارت را افزایش می دهد.
محدوده فشار عملیاتی گسترده
این سیستم به طور موثر در محدوده فشار 1 تا 16 بار عمل می کند، و آن را برای کاربردهای مختلف، از کارهای سبک تا عملیات سنگین، سازگار می کند.
انتخاب سکته مغزی همه کاره
این در طیف گسترده ای از طول های سکته مغزی، استاندارد و غیر استاندارد، با طول های تا 1000 میلی متر در دسترس است. این تنوع برای نیازهای عملیاتی متنوع انعطاف پذیری را فراهم می کند.
تعمیر و نگهداری کم
با استفاده از مهر و موم PUR، این محصول عملکرد کارآمد، کم اصطکاک و عمر طولانی را تضمین می کند. هم با هوای روغن کاری شده و هم با هوای بدون روغن سازگار است و نیازهای نگهداری را کاهش می دهد.
شوک و لرزش تست شده است
این سیستم مطابق با استانداردهای EN 61373 رده 1، کلاس A + B، به طور کامل برای ضربه و لرزش تست شده است. به ویژه برای کاربردهای ریلی و حمل و نقل مناسب است.
خروجی نیروی بالا
با ارائه قدرت قابل توجهی، رانش نظری در 6 بار به 3016 نیوتن در خروجی و 2722 نیوتن در حرکت می رسد و نیازهای کاربردهای فشرده را برآورده می کند.
انواع مختلف در دسترس است
این سیستم از گزینه های مختلف، از جمله مواد مختلف میله پیستون، برف پاک کن های ویژه، مهر و موم های اصطکاک کم، و میله های پیستون کشیده پشتیبانی می کند و سفارشی سازی را متناسب با نیازهای خاص ارائه می دهد.
پارامترهای فنی:
| سوراخ سیلندر |
80 میلی متر |
| اندازه پورت |
G3/8 |
| نام تجاری |
IMI نورگرن |
| سری |
RA/802000 |
| تایپ کنید |
سیلندر استاندارد |
| عملیات |
دوبازیگری |
برنامه های کاربردی:
اتوماسیون صنعتی شامل استفاده از فناوری برای کنترل و نظارت بر فرآیندهای کارخانه است. این شامل برنامه هایی مانند اتوماسیون عمومی کارخانه، عملیات خط مونتاژ، و تجهیزات مختلف جابجایی مواد است که همگی برای افزایش بهره وری و کارایی طراحی شده اند.
در صنعت بسته بندی، ماشین آلات برای کارهایی مانند مرتب سازی محصول، هل دادن، موقعیت یابی و انتقال استفاده می شود. این عملیات تضمین می کند که محصولات به طور دقیق و کارآمد سازماندهی و بسته بندی شده و استانداردهای بالای تولید را رعایت می کنند.
بخش خودرو از اتوماسیون برای مونتاژ قطعات، عملیات اتصالات جوشکاری، اتوماسیون خطوط تولید و تجهیز سیستم های تست استفاده می کند. چنین اتوماسیونی نقش حیاتی در حفظ کیفیت بالا و سرعت بخشیدن به فرآیندهای تولید دارد.
کاربردهای راه آهن به تجهیزاتی نیاز دارد که بتواند شرایط سخت را تحمل کند. دستگاه های مورد استفاده در این زمینه مطابق با استاندارد EN 61373، به ویژه رده 1، کلاس A + B تست شوک و لرزش می شوند. این امر دوام و قابلیت اطمینان اجزای وسیله نقلیه ریلی را تضمین می کند.
در صنایع غذایی و آشامیدنی، تجهیزات باید با انواع مختلف هوای فشرده اعم از فیلتر شده، روغن کاری شده یا بدون روغن سازگار باشند. این سازگاری عملکرد ایمن و بهداشتی را در محیط های تولیدی حساس تضمین می کند.
مهندسی مکانیک شامل ساخت ماشینها، توسعه ماشینآلات با هدف خاص و اجرای تکنیکهای عمومی تحریک خطی است. این برنامه ها نیازهای تولید صنعتی متعددی را پشتیبانی می کنند.
جابجایی مواد عملیاتی مانند بلند کردن، هل دادن، توقف و انتقال بار در سیستم های لجستیک را پوشش می دهد. راهحلهای کارآمد جابهجایی مواد به جریان کار روانتر و بهبود ایمنی کمک میکنند.
ساخت وسایل الکترونیکی نیازمند دقت در موقعیت یابی و جابجایی قطعات است که اغلب در محیط های اتاق تمیز انجام می شود. اتوماسیون در این زمینه دقت را تضمین می کند و خطرات آلودگی را در حین تولید کاهش می دهد.
پشتیبانی و خدمات:
محصول سیلندر پنوماتیک پیستون ما برای عملکرد قابل اعتماد و کارآمد در کاربردهای مختلف صنعتی طراحی شده است. برای پشتیبانی فنی، ما راهنمای نصب دقیق، دستورالعملهای عملیاتی و دستورالعملهای نگهداری را برای اطمینان از استفاده بهینه و طول عمر سیلندر ارائه میکنیم.
اگر در مورد سیلندر پنوماتیک پیستون با مشکلی مواجه شدید، تیم پشتیبانی ما برای عیب یابی و رفع سریع مشکلات در دسترس است. موضوعات پشتیبانی رایج شامل نشت هوا، تعویض آب بند پیستون و تراز سیلندر است.
ما همچنین خدمات تعمیر و تعویض قطعات را برای حفظ عملکرد سیستم های پنوماتیک شما ارائه می دهیم. خدمات تعمیر و نگهداری منظم مانند روغن کاری، بازرسی و تعویض قطعه می تواند به جلوگیری از خرابی غیرمنتظره کمک کند.
برای نیازهای سفارشی یا کاربردهای تخصصی، کارشناسان فنی ما می توانند مشاوره و پشتیبانی مهندسی را ارائه دهند تا سیلندر پنوماتیک پیستون را مطابق با نیازهای خاص شما تنظیم کنند.
برای به حداکثر رساندن عملکرد و طول عمر سیلندر پنوماتیک پیستون خود، توصیه می کنیم برنامه های نگهداری ارائه شده را دنبال کنید و از لوازم جانبی و قطعات سازگار استفاده کنید.
بسته بندی و حمل و نقل:
بسته بندی محصول:هر سیلندر پنوماتیک پیستونی به دقت بسته بندی می شود تا از حداکثر محافظت در هنگام حمل و نقل اطمینان حاصل شود. سیلندر ابتدا در یک فیلم پلاستیکی محافظ پیچیده می شود تا از تجمع رطوبت و گرد و غبار جلوگیری شود. سپس برای به حداقل رساندن حرکت و جذب ضربه ها، در یک درج فوم سفارشی قرار می گیرد. درج فوم و سیلندر داخل یک جعبه مقوایی راه راه محکم قرار می گیرند که با جزئیات محصول، دستورالعمل های حمل و نقل و هشدارهای ایمنی برچسب گذاری شده است.
حمل و نقل:سیلندرهای پنوماتیک پیستونی ما با استفاده از حامل های قابل اعتماد با گزینه هایی برای تحویل استاندارد یا سریع ارسال می شوند. هر بسته قبل از ارسال بازرسی می شود تا از مطابقت با استانداردهای کیفیت اطمینان حاصل شود. اطلاعات ردیابی پس از ارسال سفارش ارائه می شود. توصیه می کنیم بسته را پس از ورود بررسی کنید و هر گونه خسارت را فورا گزارش دهید تا رفع سریع آن تسهیل شود. برای حمل و نقل بین المللی، تمام اسناد گمرکی لازم برای اطمینان از ترخیص راحت گنجانده شده است.
