توضیحات محصول:

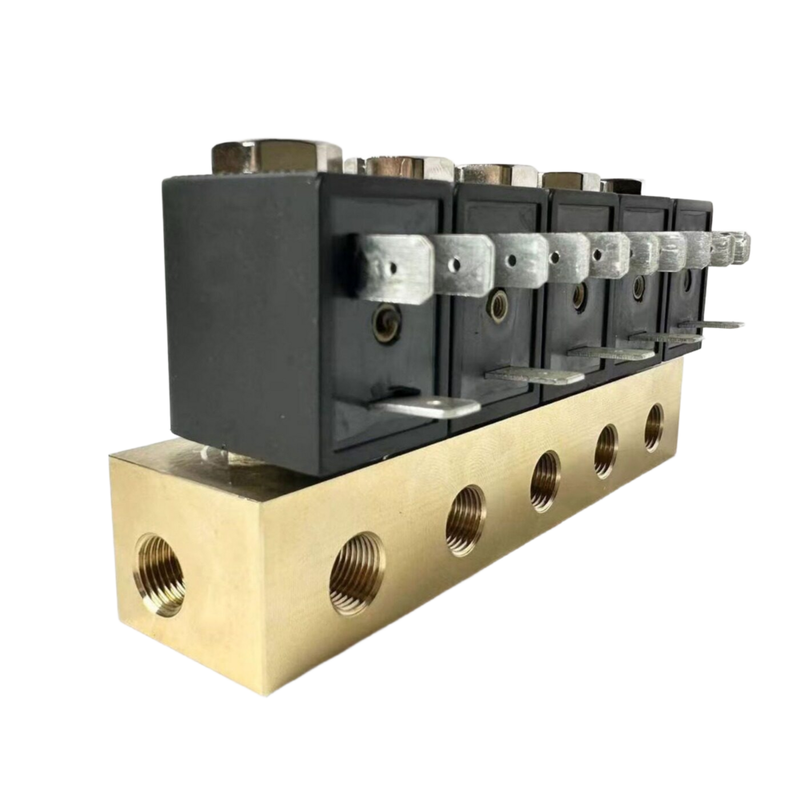

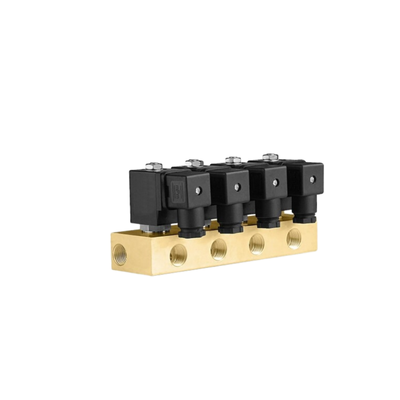

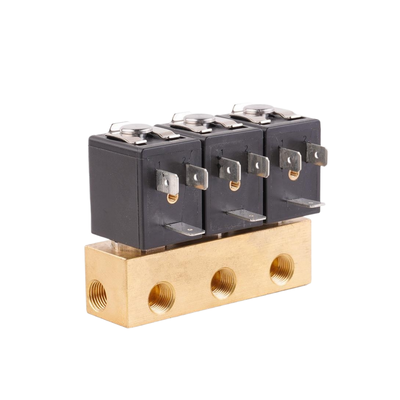

منیفولد شیر برقی یک پلت فرم شیر برقی با عملکرد مستقیم 2/2 طرفه بسیار سازگار است که به طور خاص برای ادغام در سیستم های کنترل سیال چند ایستگاهی طراحی شده است. کنترل روشن/خاموش قابل اعتمادی را برای انواع سیالات خنثی مانند آب، هوا، بخار و روغن فراهم می کند و آن را به یک انتخاب همه کاره برای بسیاری از کاربردها تبدیل می کند.
این سیستم منیفولد با داشتن هر دو مدل بسته معمولی (1913BA) و معمولی باز (1913BB) انعطاف پذیری عالی را ارائه می دهد. مکانیسم عمل مستقیم آن عملکرد قابل اعتماد را حتی در فشار دیفرانسیل صفر تضمین می کند، که آن را به ویژه برای محیط های کم فشار و چیدمان های سیستم فشرده مناسب می کند.
منیفولد سوپاپ که با بدنه برنجی مستحکم ساخته شده است، جایگزین هایی نیز دارد که از فولاد ضد زنگ و آلیاژ آلومینیوم برای رفع نیازهای کاربردی مختلف ساخته شده است. کاربران می توانند از بین مواد مهر و موم متعدد از جمله NBR، EPDM و FKM انتخاب کنند و از سازگاری با طیف وسیعی از رسانه ها اطمینان حاصل کنند. این شیر در یک بازه دمایی وسیع از -30 درجه سانتیگراد تا +150 درجه سانتیگراد کار می کند.
سری 1913 که با اندازههای پورت 1/8 و 1/4 اینچ و ابعاد دهانه از 1.6 میلیمتر تا 3.0 میلیمتر موجود است، قابلیتهای کنترل دقیق جریان را با مقادیر Cv به 0.3 ارائه میدهد. این منیفولد شیر برقی که در نینگبو، چین تولید شده و دارای گواهینامه CE است، به دلیل کیفیت بالا و قابلیت اطمینان در بخشهای مختلف صنعتی شناخته شده است.
ویژگی ها:
عملکرد مستقیم دارای یک مکانیسم بازگشت فنر است که شیر را قادر میسازد از اختلاف فشار صفر (0 مگاپاسکال) شروع به کار کند. این طراحی عملکرد قابل اعتماد را در کل محدوده فشار تضمین می کند.
این شیر عملکرد 2/2 طرفه را ارائه می دهد و در هر دو پیکربندی Normally Closed (مدل 1913BA) و Normally Open (مدل 1913BB) موجود است. این تطبیق پذیری امکان یکپارچه سازی سیستم انعطاف پذیر را برای رفع نیازهای برنامه های مختلف فراهم می کند.
چندین گزینه مواد بدنه برای سازگاری با محیط های عملیاتی مختلف ارائه شده است. مشتریان می توانند از برنج به عنوان گزینه استاندارد، فولاد ضد زنگ یا آلیاژ آلومینیوم انتخاب کنند و اطمینان حاصل کنند که شیر مطابق با الزامات کاربردی خاص است.
برای سازگاری بهینه رسانه، چندین ماده مهر و موم موجود است. اینها عبارتند از NBR که در محدوده دمایی -10 تا +80 درجه سانتیگراد کار می کند، EPDM مناسب برای -30 تا +120 درجه سانتیگراد، و FKM قادر به کنترل دماهای 30- تا +150 درجه سانتیگراد است.
طراحی منیفولد جمع و جور از اندازه پورت های 1/8 و 1/4 اینچی پشتیبانی می کند و یکپارچگی چند ایستگاهی را در فضا تسهیل می کند. این ویژگی برای سیستم هایی که صرفه جویی در فضا در اولویت است ایده آل است.
دریچه ها می توانند تحت یک محدوده فشار گسترده کار کنند، با مدل های بسته معمولی تا 1.6 مگاپاسکال (16 بار). این ظرفیت نیازهای مختلف سیستم را برآورده می کند و عملکرد قوی را تضمین می کند.
کنترل دقیق جریان از طریق در دسترس بودن چندین اندازه دهانه، از جمله 1.6 میلی متر، 2.5 میلی متر و 3.0 میلی متر به دست می آید. این امکان تنظیم دقیق با توجه به نیازهای خاص کنترل سیال را فراهم می کند.
انتخاب گسترده ای از گزینه های ولتاژ برای قرار دادن سیستم های کنترل مختلف پشتیبانی می شود. ولتاژهای سازگار شامل 12VDC، 24VDC، 24VAC، 110VAC، و 220VAC در هر دو فرکانس 50 و 60 هرتز است.
این محصول دارای گواهینامه CE است که از انطباق با استانداردهای بین المللی ایمنی و کیفیت اطمینان حاصل می کند. این گواهینامه قابلیت اطمینان و پایبندی شیر به الزامات نظارتی را تأیید می کند.
با پشتیبانی از ظرفیت تولید بالای 200000 قطعه در ماه و 40000 قطعه در هفته، تولید کننده می تواند با اطمینان نیازهای سفارش انبوه را برآورده کند و از عرضه ثابت برای پروژه های در مقیاس بزرگ اطمینان حاصل کند.
پارامترهای فنی:
| ولتاژهای استاندارد |
12VDC، 24VDC، 24VAC، 110VAC، 220VAC |
| عملیات |
بازیگری مستقیم |
| مواد مهر و موم |
NBR، EPDM، FKM |
| اندازه پورت |
1/8"، 1/4" |
| تابع |
2/2 راه به طور معمول بسته است |
| اندازه روزنه |
1.6 میلی متر، 2.5 میلی متر، 3.0 میلی متر |
| فشار |
0 تا 1.6 مگاپاسکال |
| جنس بدنه |
برنج، فولاد ضد زنگ، آلیاژ آلومینیوم |
| 2 راه به طور معمول بسته است |
| مدل |
اندازه پورت |
اندازه روزنه |
Cv |
حداقل فشار |
حداکثر فشار (AC) |
حداکثر فشار (DC) |
| 1913BA161 |
1/8 اینچ |
1.6 میلی متر |
0.11 |
0MPa |
1.6 مگا پاسکال |
1.6 مگا پاسکال |
| 1913BA251 |
2.5 میلی متر |
0.18 |
1.2 مگا پاسکال |
1.2 مگا پاسکال |
| 1913BA301 |
3.0 میلی متر |
0.3 |
1.0 مگا پاسکال |
1.0 مگا پاسکال |
| 1913BA252 |
1/4 اینچ |
2.5 میلی متر |
0.18 |
1.2 مگا پاسکال |
1.2 مگا پاسکال |
| 1913BA302 |
3.0 میلی متر |
0.3 |
1.0 مگا پاسکال |
1.0 مگا پاسکال |
|
|
|
|
|
|
|
| 2 راه به طور معمول باز است |
| مدل |
اندازه پورت |
اندازه روزنه |
Cv |
حداقل فشار |
حداکثر فشار (AC) |
حداکثر فشار (DC) |
| 1913BB161 |
1/8 اینچ |
1.6 میلی متر |
0.11 |
0MPa |
1.0 مگا پاسکال |
1.0 مگا پاسکال |
| 1913BB251 |
2.5 میلی متر |
0.18 |
| 1913BB301 |
3.0 میلی متر |
0.3 |
| 1913BB252 |
1/4 اینچ |
2.5 میلی متر |
0.18 |
0.8 مگا پاسکال |
0.8 مگا پاسکال |
| 1913BB302 |
3.0 میلی متر |
0.3 |
0.6 مگا پاسکال |
0.6 مگا پاسکال |
برنامه های کاربردی:
اتوماسیون صنعتی
کنترل سیال چند ایستگاهی نقش مهمی در سیستم های پنوماتیک و هیدرولیک در اتوماسیون صنعتی ایفا می کند. این فناوری هماهنگی و عملکرد کارآمد را در ایستگاه های مختلف تضمین می کند.
تصفیه آب
روش های کنترل ON/OFF به طور گسترده در فرآیندهای توزیع و تصفیه آب برای مدیریت موثر جریان و کیفیت آب استفاده می شود.
سیستم های هوای فشرده
کنترل جریان هوا در ابزارهای پنوماتیک و خطوط تولید خودکار برای حفظ عملکرد و ایمنی ثابت در سیستم های هوای فشرده ضروری است.
سیستم های بخار
تنظیم بخار در تجهیزات گرمایش و استریلیزاسیون در مقیاس کوچک بسیار مهم است و کنترل دقیق دما و قابلیت اطمینان عملیاتی را تضمین می کند.
سیستم های نفتی
مدیریت جریان روغن سبک در سیستمهای روغنکاری صنعتی و سوخت به حفظ راندمان تجهیزات و کاهش سایش و پارگی کمک میکند.
سیستم های HVAC
سیالات گرمایشی و سرمایشی در خدمات ساختمان به دقت کنترل می شوند تا محیط های داخلی راحت و کم مصرف داشته باشند.
ماشین آلات بسته بندی
تجهیزات بسته بندی خودکار برای دستیابی به حمل و نقل و بسته بندی دقیق و یکنواخت محصول به کنترل دقیق مایعات متکی است.
تجهیزات پزشکی
مدیریت مایع و گاز استریل در دستگاه های تشخیصی و درمانی برای اطمینان از ایمنی بیمار و اثربخشی دستگاه حیاتی است.
ابزار آزمایشگاهی
تجهیزات تحلیلی و آزمایشی برای نتایج دقیق و قابل اعتماد در کاربردهای علمی مختلف نیاز به جابجایی دقیق سیال دارند.
پشتیبانی و خدمات:
محصول شیر برقی پنوماتیک ما برای ارائه عملکرد قابل اعتماد و کارآمد در کاربردهای مختلف صنعتی طراحی شده است. برای اطمینان از عملکرد بهینه، لطفاً دستورالعمل های نصب و نگهداری ارائه شده در دفترچه راهنمای کاربر را دنبال کنید.
برای پشتیبانی فنی، ما کمک جامعی از جمله عیب یابی، مشاوره تعمیر و اطلاعات قطعات تعویض را ارائه می دهیم. تیم پشتیبانی ما به شما کمک می کند تا هر مشکلی را به سرعت حل کنید تا زمان خرابی را به حداقل برسانید.
ما همچنین برنامه های خدمات سفارشی متناسب با نیازهای خاص شما از جمله برنامه های تعمیر و نگهداری معمول و گزینه های خدمات در محل را ارائه می دهیم. تعمیر و نگهداری منظم به افزایش عمر شیر برقی پنوماتیک شما کمک می کند و عملکرد ثابت را تضمین می کند.
علاوه بر این، ما برنامههای آموزشی را ارائه میدهیم تا به کارکنان شما کمک کنیم تا استفاده و جابجایی مناسب محصول را درک کنند و از ایمنی و کارایی در عملیات شما اطمینان حاصل کنند.
برای مشخصات دقیق محصول، دستورالعملهای نصب، و راهنمای عیبیابی، لطفاً به مستندات ارائه شده با خرید خود مراجعه کنید یا از وبسایت رسمی ما دیدن کنید.
بسته بندی و حمل و نقل:
بسته بندی محصول:شیر برقی پنوماتیکی به دقت بسته بندی شده است تا از حداکثر حفاظت در هنگام حمل و نقل اطمینان حاصل شود. هر شیر به صورت جداگانه در بسته بندی حباب ضد الکتریسیته ساکن پیچیده شده و در داخل یک جعبه مقوایی راه راه محکم قرار می گیرد. سپس جعبه به طور ایمن با نوار چسبی بسته می شود. برای جلوگیری از حرکت و جذب ضربه از مواد بالشتکی اضافی مانند درج فوم یا بالش های هوا استفاده می شود. تمام مواد بسته بندی سازگار با محیط زیست و مطابق با استانداردهای حمل و نقل بین المللی است.
حمل و نقل:ما برای اطمینان از تحویل به موقع، حمل و نقل در سراسر جهان را با حامل های قابل اعتماد ارائه می دهیم. شیر برقی پنوماتیک با اطلاعات ردیابی ارسال شده به مشتری ارسال می شود. بسته به مقصد، گزینه های حمل و نقل شامل خدمات استاندارد، سریع و سریع می باشد. این محصول در طول فرآیند حمل و نقل با دقت مورد استفاده قرار می گیرد تا کیفیت و عملکرد آن پس از ورود حفظ شود. اسناد گمرکی و گواهینامه های لازم برای محموله های بین المللی برای تسهیل ترخیص راحت ارائه می شود.
