توضیحات محصول:

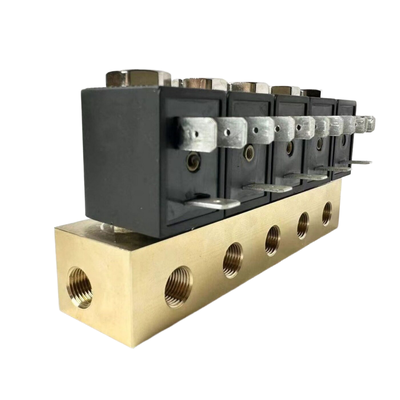

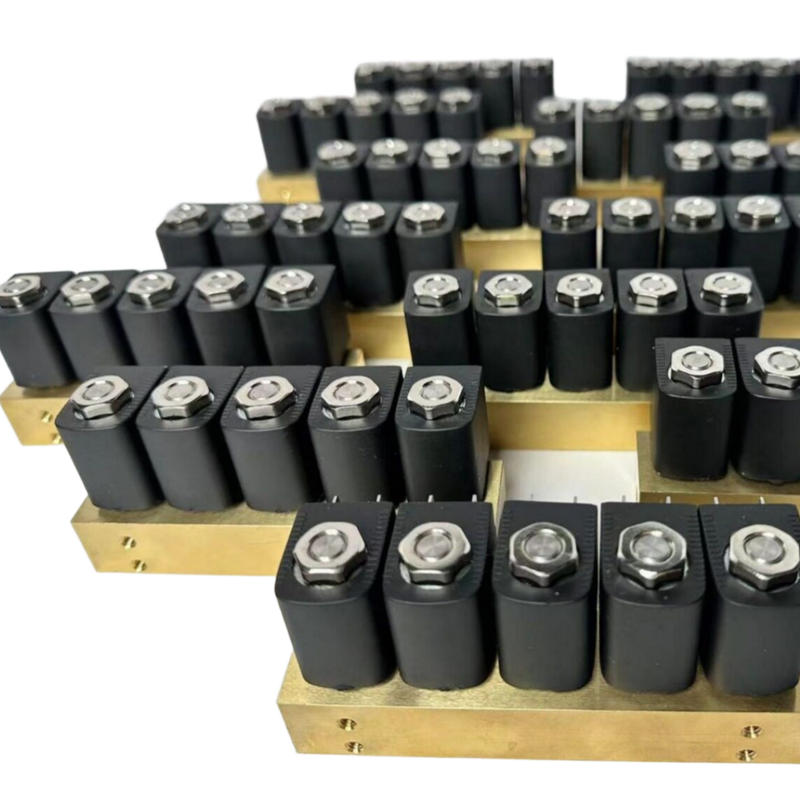

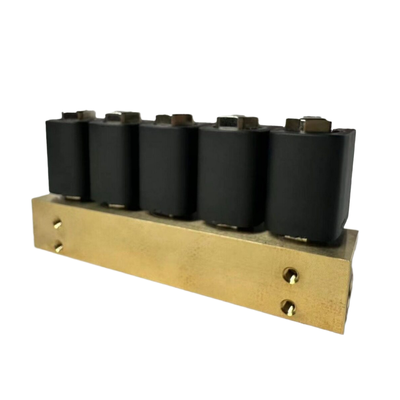

مانیفولد شیر سولینوئید (Solenoid Valve Manifold) یک سیستم شیر سولینوئید دو طرفه با عملکرد مستقیم است که به طور خاص برای ادغام در ایستگاه های متعدد در برنامه های کنترل مایعات طراحی شده است.این پلت فرم طراحی شده است تا تنظیمات قابل اعتماد ON / OFF را برای رسانه های مختلف از جمله آب فراهم کند، هوا، بخار، روغن و سایر مایعات خنثی.
ارائه انعطاف پذیری استثنایی، این دسته بندی در هر دو به طور معمول بسته (مدل 1913BA) و به طور معمول باز (مدل 1913BB) نسخه در دسترس است.مکانیسم کار مستقیم آن تضمین عملکرد ثابت حتی در فشار فرقی صفر، باعث می شود که آن را به طور کامل برای طرح های سیستم فشرده و محیط های با فشار پایین مناسب است.
این شیر با یک بدن مس قوی ساخته شده است، در حالی که گزینه های فولاد ضد زنگ و آلیومینیوم نیز برای پاسخگویی به نیازهای مختلف ارائه می شود.مواد متعدد مهر مانند NBR، EPDM و FKM سازگاری عالی با رسانه های مختلف را در طیف گسترده ای از درجه حرارت از -30 °C تا +150 °C تضمین می کنند.
با اندازه های پورت در دسترس در 1/8 "و 1/4" و قطر سوراخ از 1.6mm تا 3.0mm، سری 1913 کنترل جریان دقیق را با مقادیر Cv تا 0 فراهم می کند.3. این دسته بندی در نینگبو، چین ساخته شده و دارای گواهینامه CE است، این دسته بندی دریچه برای کیفیت و قابلیت اطمینان در طیف گسترده ای از بخش های صنعتی شناخته شده است.
ویژگی ها:
عملکرد مستقیم دارای مکانیسم بازگشت به بهار است که قابلیت عملکرد را از صفر فشار فرقی (0 MPa) امکان پذیر می کند.این طراحی تضمین عملکرد ثابت و قابل اعتماد در سراسر طیف فشاری.
این محصول دارای قابلیت 2/2 راه است که در هر دو نسخه به طور معمول بسته (مدل 1913BA) و به طور معمول باز (مدل 1913BB) در دسترس است.این قابلیت انعطاف پذیری از طراحی سیستم های انعطاف پذیر متناسب با نیازهای کاربردی خاص پشتیبانی می کند.
برای پاسخگویی به الزامات کاربردی متنوع، گزینه های مختلفی از مواد بدن ارائه شده است، از جمله مس به عنوان انتخاب استاندارد، همراه با انواع فولاد ضد زنگ و آلیاژ آلومینیوم.
کاربران می توانند از میان مواد مختلف مهر و موم انتخاب کنند تا از سازگاری بهینه با رسانه های مختلف اطمینان حاصل کنند. مهر و موم های موجود شامل NBR، مناسب برای دما در محدوده -10 تا +80 ° C؛ EPDM،با درجه حرارت -30 تا +120 درجه سانتیگرادو FKM، قادر به تحمل دما بین -30 و +150 °C.
طراحی انبوه فشرده شامل اندازه پورت 1/8 "و 1/4" است که ادغام فضا را در تنظیمات چند ایستگاه تسهیل می کند.
برای نیازهای مختلف سیستم، مدل های به طور معمول بسته از فشار عملیاتی گسترده تا 1.6 MPa (16 Bar) پشتیبانی می کنند، که آنها را به طیف وسیعی از محیط های صنعتی سازگار می کند.
کنترل دقیق جریان از طریق گزینه های اندازه گشایی متعدد از جمله 1.6mm، 2.5mm و 3.0mm به دست می آید، به کاربران اجازه می دهد مناسب ترین مشخصات را برای برنامه خود انتخاب کنند.
این محصول با طیف گسترده ای از ورودی های ولتاژ، از جمله 12VDC، 24VDC، 24VAC، 110VAC و 220VAC (50/60Hz) سازگار است و یکپارچه سازی را با سیستم های کنترل مختلف تضمین می کند.
این محصول با علامت CE گواهی داده شده است و با استانداردهای بین المللی ایمنی و کیفیت مطابقت دارد و اطمینان از انطباق و قابلیت اطمینان را فراهم می کند.
در حمایت از تقاضا در مقیاس بزرگ، فرآیند تولید دارای ظرفیت تولید بالایی از 200،000 واحد در ماه و 40،000 واحد در هفته است.تضمین عرضه مداوم و به موقع برای سفارشات عمده.
پارامترهای فنی:
| ولتاژ استاندارد |
12VDC، 24VDC، 24VAC، 110VAC، 220VAC |
| اندازه سوراخ |
1.6ميلي متر، 2.5ميلي متر، 3.0ميلي متر |
| فشار |
از 0 تا 1.6 MPa |
| عملکرد |
2/2 راه به طور معمول بسته است |
| مواد بدن |
مس، فولاد ضد زنگ، آلیاژ آلومینیوم |
| اندازه پورت |
1/8" 1/4" |
| عملیات |
عمل مستقیم |
| مواد مهر |
NBR، EPDM، FKM |
| 2 راه معمولا بسته است |
| مدل |
اندازه پورت |
اندازه سوراخ |
رزومه |
فشار حداقل |
حداکثر فشار (AC) |
حداکثر فشار (DC) |
| 1913BA161 |
1/8" |
1.6 میلی متر |
0.11 |
0MPa |
1.6MPa |
1.6MPa |
| 1913BA251 |
2.5 میلی متر |
0.18 |
1.2MPa |
1.2MPa |
| 1913BA301 |
3.0mm |
0.3 |
1.0MPa |
1.0MPa |
| 1913BA252 |
1/4" |
2.5 میلی متر |
0.18 |
1.2MPa |
1.2MPa |
| 1913BA302 |
3.0mm |
0.3 |
1.0MPa |
1.0MPa |
|
|
|
|
|
|
|
| 2 راه به طور معمول باز |
| مدل |
اندازه پورت |
اندازه سوراخ |
رزومه |
فشار حداقل |
حداکثر فشار (AC) |
حداکثر فشار (DC) |
| 1913BB161 |
1/8" |
1.6 میلی متر |
0.11 |
0MPa |
1.0MPa |
1.0MPa |
| 1913BB251 |
2.5 میلی متر |
0.18 |
| 1913BB301 |
3.0mm |
0.3 |
| 1913BB252 |
1/4" |
2.5 میلی متر |
0.18 |
0.8MPa |
0.8MPa |
| 1913BB302 |
3.0mm |
0.3 |
0.6MPa |
0.6MPa |
کاربردها:
اتوماسیون صنعتی
در اتوماسیون صنعتی، کنترل مایعات چند ایستگاه نقش مهمی در مدیریت سیستم های پنوماتیک و هیدرولیکی دارد.این امر تضمین می کند که عملکرد بدون مشکل و کارآمد در سراسر فرآیندهای مختلف خودکار.
تصفیه آب
فرآیند توزیع و تصفیه آب به شدت به مکانیسم های کنترل ON / OFF برای تنظیم جریان و حفظ یکپارچگی سیستم متکی است. این کنترل دقیق برای تحویل آب تمیز و ایمن حیاتی است.
سیستم های هوا فشرده
کنترل جریان هوا در ابزارهای پنوماتیک و خطوط اتوماسیون در سیستم های هوا فشرده ضروری است. مدیریت موثر به بهینه سازی عملکرد و مصرف انرژی کمک می کند.
سیستم های بخار
کنترل بخار در تجهیزات کوچک گرمایش و تعقیم برای حفظ دمای مورد نیاز و شرایط فشار، اطمینان از ایمنی و عملکرد اجرا می شود.
سیستم های نفت
کنترل روغن سبک در سیستم های روان کننده صنعتی و سوخت مهم است، که عملکرد قابل اعتماد ماشین آلات را با تحویل مقدار مناسب روغن به طور دقیق در زمان مورد نیاز امکان پذیر می کند.
سیستم های HVAC
در خدمات ساختمان، کنترل مایعات گرمایش و خنک سازی به محیط های داخلی راحت کمک می کند و در عین حال از طریق تنظیم دقیق سیستم های HVAC بهره وری انرژی را بهبود می بخشد.
ماشین آلات بسته بندی
تجهیزات بسته بندی خودکار نیاز به کنترل دقیق مایع برای حفظ کیفیت و کارایی فرآیندهای بسته بندی و اطمینان از دستکاری مداوم محصول دارند.
تجهیزات پزشکی
کنترل مایع و گاز استریل در دستگاه های تشخیصی و درمانی بسیار مهم است، جایی که حفظ محیط های بدون آلودگی برای ایمنی بیمار و دقت دستگاه ضروری است.
ابزار آزمایشگاهی
دستکاری دقیق مایعات در تجهیزات تحلیلی و آزمایش نتایج قابل اعتماد و قابل تکرار را امکان پذیر می کند، که در تنظیمات آزمایشگاهی برای تحقیق و کنترل کیفیت ضروری است.
پشتیبانی و خدمات:
محصولات ما با پشتیبانی کامل از پشتیبانی فنی و خدمات برای اطمینان از عملکرد بهینه و رضایت مشتری پشتیبانی می شود. ما راهنمای نصب دقیق را ارائه می دهیم،کتابچه راهنمای عملیات، و منابع عیب یابی برای کمک به شما در تنظیم و نگهداری مناسب شیر.
تیم پشتیبانی فنی ما با دانش و آماده برای کمک به هر گونه سوالات مربوط به مشخصات محصول، سازگاری و توصیه های کاربردی است.ما در انتخاب مدل مناسب دریچه برای پاسخگویی به نیازهای خاص سیستم پنوماتیک شما کمک می کنیم.
علاوه بر پشتیبانی، ما خدمات تعمیر و نگهداری را برای افزایش عمر دریچه های سولناید پنوماتیک شما ارائه می دهیم.قطعات جایگزین در دسترس هستند تا اطمینان حاصل شود که سیستم شما به طور موثر با حداقل زمان توقف کار می کند.
ما همچنین جلسات آموزشی و کارگاه های آموزشی را ارائه می دهیم تا به کارکنان فنی شما کمک کنیم تا پیچیدگی های عملکرد و تعمیر و نگهداری دریچه های سولینوئید پنوماتیک را درک کنند و استفاده ایمن تر و موثرتر را ارتقا دهند.
برای هر گونه مشکل فنی یا نیاز به خدمات، لطفاً به مستندات ارائه شده با محصول خود مراجعه کنید یا از پورتال پشتیبانی آنلاین ما برای سوالات متداول، به روز رسانی نرم افزار و منابع اضافی استفاده کنید.
بسته بندی و حمل:
بسته بندی و حمل و نقل محصول
دریچه سولینوئید پنوماتیک به دقت بسته بندی شده است تا ایمنی و یکپارچگی را در طول حمل و نقل تضمین کند.هر دریچه به صورت جداگانه در یک کیسه پلاستیکی محافظ قرار داده شده و به طور ایمن در داخل یک ورودی فوم سفارشی نصب شده برای جلوگیری از حرکت و آسیب.
سپس شیر بسته بندی شده در یک جعبه محکم کارتونی قرار می گیرد، مهر و موم می شود و با جزئیات محصول و دستورالعمل های دستکاری برچسب گذاری می شود.چندین واحد در یک کارتون بزرگتر با مواد مناسب کمد بسته بندی می شوند تا از برخورد در طول حمل و نقل جلوگیری شود.
ما گزینه های حمل و نقل مختلفی را ارائه می دهیم از جمله حمل و نقل زمینی استاندارد، سریع و حمل و نقل بین المللی. تمام محموله ها برای تضمین تحویل ردیابی و بیمه می شوند.زمان تحویل ممکن است بر اساس مقصد و روش حمل و نقل انتخاب شده متفاوت باشد.
لطفاً پس از دریافت بسته ها با دقت برخورد کنید و محتویات آن را فوراً برای هرگونه آسیب بررسی کنید. در صورت بروز هر گونه مشکل، بلافاصله با تیم خدمات مشتری ما تماس بگیرید.
