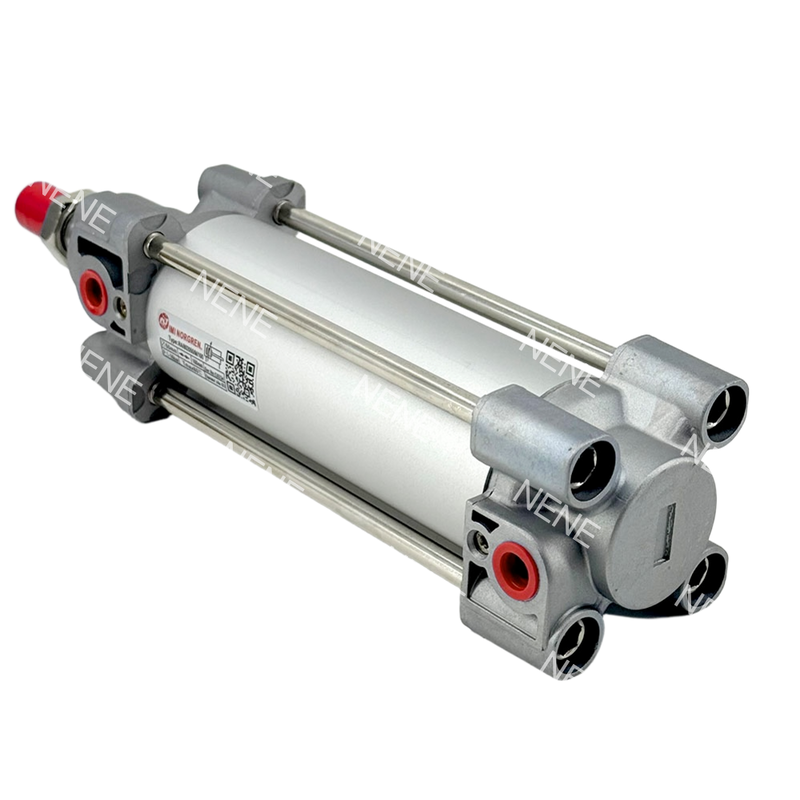

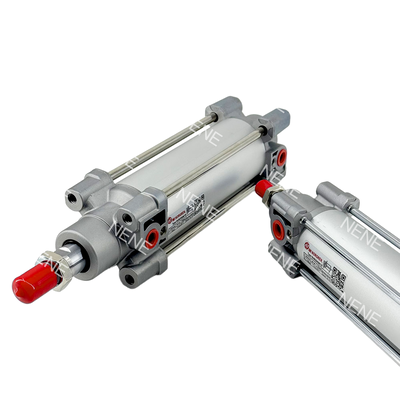

RA/802100/M/200 سیلندر پنوماتیک صنعتی IMI Norgren 200mm Stroke با پیستون مغناطیسی

توضیحات محصول:

سری RA/802100/M یک سیلندر پنوماتیک دو اثره با کارایی بالا است که به استاندارد ISO 15552، بخشی از طیف محصولات شناخته شده ISOLine™، پایبند است. دارای قطر سوراخ 100 میلی متر است و با طیف وسیعی از طول های سکته مغزی، از 25 میلی متر تا 1000 میلی متر ارائه می شود. این طراحی همه کاره حرکت خطی سازگار و کارآمد را تضمین می کند و آن را برای کاربردهای اتوماسیون صنعتی متعدد مناسب می کند.

مرکز عملکرد این سیلندر، سیستم نوآورانه بالشتک تطبیقی ​​(ACS) است. این سیستم هوشمند به طور خودکار عملکرد بالشتک را متناسب با شرایط بار مختلف تعدیل می کند و نیاز به تنظیمات دستی پیچ های بالشتک یا تخصص تخصصی را از بین می برد. در نتیجه، عملکرد نرم‌تر و ایمن‌تر می‌شود، نیازهای تعمیر و نگهداری کاهش می‌یابد و عمر کلی سیلندر به میزان قابل توجهی افزایش می‌یابد.

سری RA/802100/M که با یک بشکه گرد محکم ساخته شده و با میله های اتصال خارجی تقویت شده است، برای دوام بیشتر ساخته شده است و باعث می شود در شرایط محیطی تهاجمی تر مقاومت کند. سیلندر به طور استاندارد مجهز به یک پیستون مغناطیسی است که تشخیص موقعیت مستقیم را در صورت استفاده با سوئیچ های سازگار با نی یا حالت جامد تسهیل می کند. مطابقت با استانداردهای ISO 15552، VDMA 24562، و NFE 49-003-1 قابلیت تعویض و پایبندی به مقررات جهانی کیفیت را تضمین می کند.

این سیلندر که در حداکثر فشار 16 بار کار می کند و دماهای بین 10- تا 80 درجه سانتی گراد را تحمل می کند، به گونه ای طراحی شده است که در شرایط سخت صنعتی عملکرد قابل اعتمادی داشته باشد. با سوراخ 100 میلی متری خود، نیروی خروجی قابل توجهی را ارائه می دهد و نیروی رانش تئوری 4710 نیوتن را در 6 بار ارائه می دهد. این باعث می‌شود که سری RA/802100/M برای کارهای صنعتی سنگین که در آن نیروی زیاد و عمر مفید طولانی‌مدت ضروری است، مناسب باشد.

ویژگی ها:

سیستم بالشتک تطبیقی ​​(ACS) به طور خودکار بالشتک را بر اساس بارهای مختلف تنظیم می کند. این ویژگی نیاز به تنظیمات دستی را از بین می برد و عملکرد روان و ایمن را تضمین می کند. علاوه بر این، به طور قابل توجهی صدا و لرزش را در هنگام استفاده کاهش می دهد.

این محصول با استاندارد ISO 15552 و همچنین استانداردهای VDMA 24562 و NFE 49-003-1 مطابقت دارد. چنین انطباق قابلیت تعویض جهانی را تضمین می کند و ادغام یکپارچه با سیستم های موجود در سراسر جهان را تسهیل می کند.

این سازه با طراحی بشکه گرد با میله های اتصال خارجی، دوام فوق العاده ای را ارائه می دهد. این به طور خاص برای مقاومت در برابر محیط های صنعتی تهاجمی طراحی شده است و عملکرد طولانی مدت را تضمین می کند.

این محصول مجهز به یک پیستون مغناطیسی استاندارد، امکان سنجش موقعیت مستقیم را با استفاده از سوئیچ های نی یا حالت جامد مانند سری M/50 می دهد. این امر قابلیت های نظارت و کنترل را افزایش می دهد.

این دستگاه به طور موثر در محدوده فشار 1 تا 16 بار کار می کند. این دامنه وسیع، آن را برای کاربردهای مختلف، از کارهای سبک تا کارهای سنگین، مناسب می کند.

در طیف گسترده ای از طول های سکته مغزی، استاندارد و سفارشی، تا 1000 میلی متر موجود است. این تطبیق پذیری به کاربران اجازه می دهد تا مناسب ترین پیکربندی را برای نیازهای خاص خود انتخاب کنند.

استفاده از مهر و موم PUR عملکرد کم اصطکاک و عمر مفید طولانی را تضمین می کند. این سیستم هم با هوای روغن کاری شده و هم با هوای بدون روغن سازگار است و نیازهای تعمیر و نگهداری و هزینه های عملیاتی را کاهش می دهد.

این محصول به شدت مطابق با استانداردهای EN 61373، رده 1، کلاس A + B آزمایش شده است، این محصول برای کاربردهای ریلی و حمل و نقلی که مقاومت در برابر ضربه و لرزش بسیار مهم است، مناسب است.

در فشار عملیاتی 6 بار، رانش نظری به 4710 نیوتن در خروجی و 4416 نیوتن در ورودی می رسد. این نیروی خروجی بالا قدرت فوق العاده ای را ارائه می دهد و آن را برای کارهای چالش برانگیز صنعتی ایده آل می کند.

این محصول از گزینه های مختلف از جمله مواد مختلف میله پیستون، برف پاک کن های تخصصی، مهر و موم های اصطکاک کم و میله های پیستون کشیده پشتیبانی می کند. این تنوع به سفارشی سازی اجازه می دهد تا نیازهای مختلف برنامه را برآورده کند.

پارامترهای فنی:

برنامه های کاربردی:

پشتیبانی و خدمات:

محصول سیلندر پنوماتیک پیستون ما برای ارائه عملکرد قابل اعتماد و کارآمد در کاربردهای مختلف صنعتی طراحی شده است. برای پشتیبانی فنی، لطفاً هنگام درخواست کمک، مطمئن شوید که شماره مدل و مشخصات محصول را آماده کرده‌اید. تیم پشتیبانی ما می تواند با راهنمایی نصب، عیب یابی، نکات تعمیر و نگهداری و اطلاعات قطعات جایگزین کمک کند.

ما بازرسی و نگهداری منظم سیلندر پنوماتیک را برای اطمینان از عملکرد بهینه و طول عمر توصیه می کنیم. این شامل بررسی نشتی هوا، روغن کاری قطعات متحرک همانطور که مشخص شده است، و تایید درستی نصب و تراز کردن است.

برای خدمات، خدمات تعمیر و تعویض را برای به حداقل رساندن خرابی ارائه می دهیم. تکنسین های ما برای رسیدگی به تمام جنبه های سرویس سیلندر پنوماتیک، از جمله تعویض آب بند، تعمیر میله پیستون، و بازسازی سوراخ سیلندر آموزش دیده اند.

علاوه بر این، ما دستورالعمل های دقیق محصول و مستندات فنی را برای پشتیبانی از استفاده شما از سیلندر پنوماتیک پیستون ارائه می دهیم. این منابع شامل دستورالعمل های نصب، دستورالعمل های ایمنی و نمودارهای عیب یابی است.

برای پشتیبانی طولانی مدت، قراردادهای تعمیر و نگهداری و گزینه های خدمات در محل را در نظر بگیرید تا سیستم های پنوماتیک شما به خوبی و کارآمد کار کنند.

بسته بندی و حمل و نقل:

هر سیلندر پنوماتیک پیستونی به دقت بسته بندی می شود تا از حداکثر محافظت در هنگام حمل و نقل اطمینان حاصل شود. سیلندر ابتدا در یک آستین فوم محافظ پیچیده می شود تا از خراشیدگی و آسیب جلوگیری شود. سپس داخل یک جعبه مقوایی مستحکم و سفارشی قرار می گیرد. برای پر کردن فضاهای خالی از مواد بالشتکی اضافی مانند روکش حباب دار یا بسته بندی بادام زمینی استفاده می شود که حرکت داخل جعبه را به حداقل می رساند.

برای سفارشات انبوه، سیلندرهای چند جعبه ای به طور ایمن در یک کارتن حمل و نقل بزرگتر بسته بندی می شوند، با جداکننده هایی که از تماس بین واحدهای جداگانه جلوگیری می کند. تمام بسته‌ها به وضوح با جزئیات محصول، دستورالعمل‌های مربوط به حمل و نقل و اطلاعات حمل و نقل برای اطمینان از تحویل ایمن و کارآمد برچسب‌گذاری شده‌اند.

بسته به اندازه سفارش و مقصد، گزینه های حمل و نقل شامل خدمات استاندارد زمینی، سریع و حمل و نقل است. هر محموله برای تضمین رسیدن به موقع و رضایت مشتری پیگیری و بیمه می شود.
