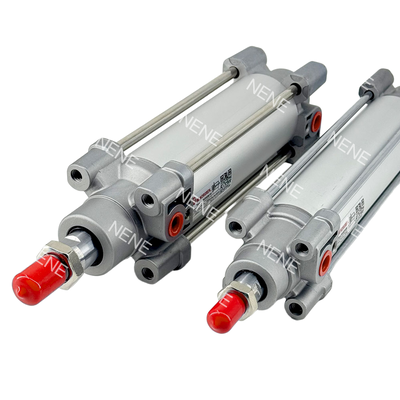

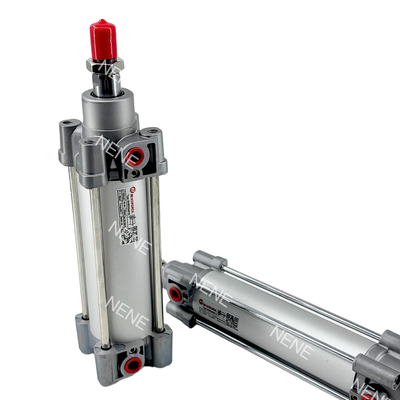

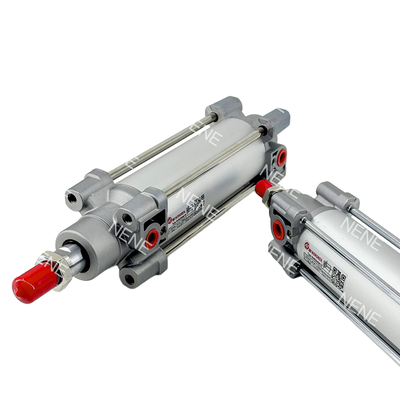

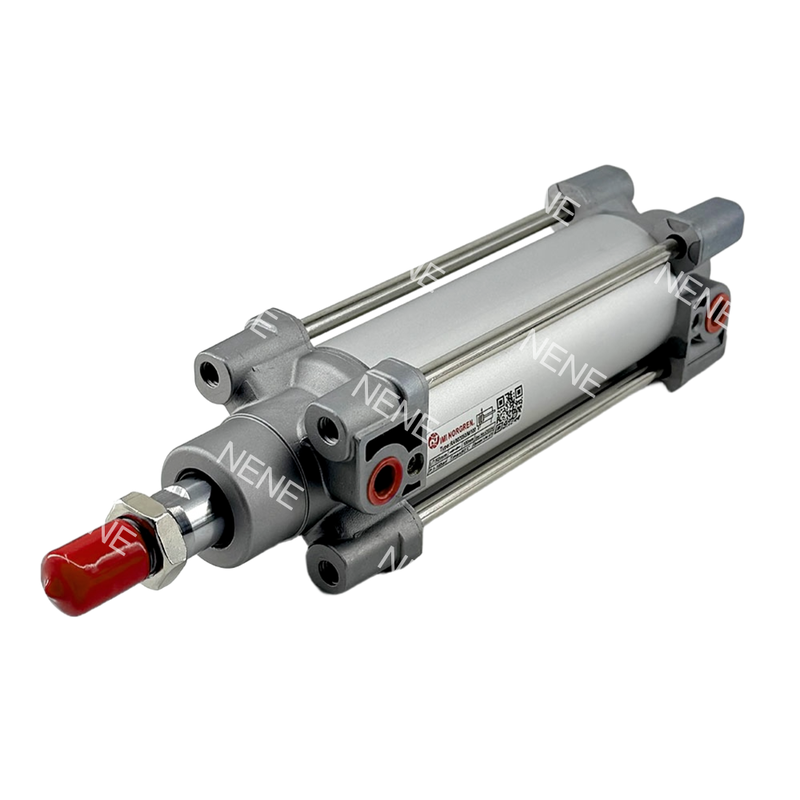

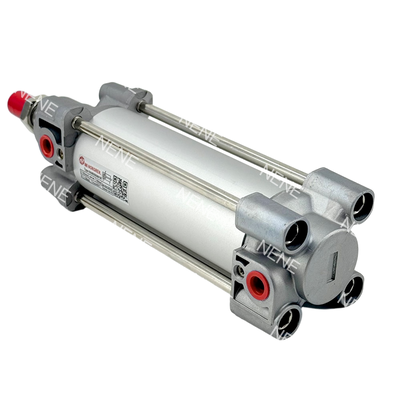

RA/802100/M/25 سیلندر پنوماتیک کوتاه زمان IMI Norgren 100mm Bore G1/2 با ACS برای فشرده سازی دقیق

توضیحات محصول:

سری RA/802100/M نشان دهنده یک سیلندر پنوماتیکی با عملکرد بالا و دو اثره است که طبق استاندارد ISO 15552 طراحی شده است. بخشی از مجموعه معتبر ISOLine™، این سیلندر دارای قطر سوراخ 100 میلی متر است و در طیف گسترده ای از طول های سکته مغزی، از 25 میلی متر تا 1000 میلی متر در دسترس است. این مهندسی شده است تا حرکت خطی قابل اعتماد و کارآمد را در طیف وسیعی از وظایف اتوماسیون صنعتی ارائه دهد.

مرکز عملکرد این سیلندر، سیستم بالشتک تطبیقی ​​پیشرفته (ACS) است. این مکانیزم هوشمند به طور خودکار اثر بالشتک را بر اساس شرایط بار متفاوت تنظیم می کند و نیاز به تنظیمات دستی پیچ های بالشتک یا تخصص تخصصی را از بین می برد. در نتیجه، عملیات نرم‌تر و ایمن‌تر می‌شود، نیازهای تعمیر و نگهداری به حداقل می‌رسد و طول عمر کلی سیلندر به میزان قابل توجهی افزایش می‌یابد.

سری RA/802100/M که با طراحی بشکه گرد محکم همراه با میله های اتصال خارجی ساخته شده است، دوام فوق العاده ای را ارائه می دهد و برای محیط های سخت تر و سخت تر مناسب است. سیلندر به طور پیش فرض مجهز به یک پیستون مغناطیسی است که هنگام جفت شدن با سوئیچ های سازگار با نی یا حالت جامد، تشخیص موقعیت بی دردسر را تسهیل می کند. مطابقت با استانداردهای ISO 15552، VDMA 24562 و NFE 49-003-1 قابلیت تعویض و پایبندی به هنجارهای جهانی را تضمین می کند.

این سیلندر که در حداکثر فشار 16 بار کار می کند و می تواند در محدوده دمایی 10- تا 80 درجه سانتیگراد کار کند، تطبیق پذیری را نشان می دهد که می تواند نیازهای صنعتی سخت را برآورده کند. اندازه سوراخ 100 میلی‌متری، نیروی رانش تئوری قدرتمند 4710 نیوتن را در 6 بار ارائه می‌کند، که آن را به ویژه برای کاربردهای سنگین که نیاز به نیروی بالا و عملکرد طولانی مدت دارند، مناسب می‌کند.

ویژگی ها:

سیستم بالشتک تطبیقی ​​(ACS) به طور خودکار بالشتک را بر اساس بارهای مختلف تنظیم می کند. این امر نیاز به تنظیمات دستی را از بین می برد و از عملکرد روان و ایمن اطمینان حاصل می کند و در عین حال سطح سر و صدا و لرزش را به میزان قابل توجهی کاهش می دهد.

این محصول از استانداردهای بین المللی شناخته شده از جمله ISO 15552، VDMA 24562 و NFE 49-003-1 پیروی می کند. چنین انطباق قابلیت تعویض جهانی را تضمین می کند و ادغام با سیستم های موجود را ساده می کند.

این سازه با طراحی بشکه گرد با میله های اتصال خارجی، دوام استثنایی مناسب برای محیط های صنعتی تهاجمی را ارائه می دهد. این طراحی قوی، طول عمر و عملکرد قابل اعتماد را تضمین می کند.

مجهز به یک پیستون مغناطیسی استاندارد، امکان سنجش موقعیت آسان با استفاده از سوئیچ های نی یا حالت جامد مانند سری M/50 را فراهم می کند و دقت و کنترل عملیاتی را افزایش می دهد.

این سیستم به طور موثر در محدوده فشار گسترده ای از 1 تا 16 بار عمل می کند، و آن را برای انواع کاربردها - از کارهای سبک تا کارهای سنگین - همه کاره می کند.

طیف گسترده ای از طول های سکته مغزی در دسترس است که گزینه های استاندارد و غیر استاندارد تا 1000 میلی متر را پوشش می دهد، بنابراین نیازهای عملیاتی مختلف را برآورده می کند.

استفاده از مهر و موم های PUR عملکرد کم اصطکاک را تسهیل می کند و عمر مفید محصول را افزایش می دهد. علاوه بر این، هم با هوای روغن کاری شده و هم با هوای بدون روغن سازگار است و تلاش های تعمیر و نگهداری را کاهش می دهد.

این محصول مطابق با استانداردهای EN 61373 رده 1، کلاس A + B به شدت مورد آزمایش قرار گرفته است و آن را برای کاربردهای ریلی و حمل و نقلی مناسب می‌سازد.

در فشار عملیاتی 6 بار، رانش تئوری ایجاد شده 4710 نیوتن در حین استروک و 4416 نیوتن در حین ورود است که توان استثنایی مورد نیاز برای کاربردهای چالش برانگیز را ارائه می دهد.

چندین نوع موجود است که سازگاری با مواد مختلف میله پیستون، برف پاک کن های ویژه، مهر و موم های اصطکاک کم و میله های پیستون کشیده را برای رفع نیازهای خاص کاربر ارائه می دهد.

پارامترهای فنی:

برنامه های کاربردی:

پشتیبانی و خدمات:

محصول سیلندر پنوماتیک پیستون ما برای عملکرد قابل اعتماد و کارآمد در طیف گسترده ای از کاربردهای صنعتی طراحی شده است. برای اطمینان از عملکرد بهینه، پیروی از دستورالعمل های نصب، نگهداری و عیب یابی توصیه شده مهم است.

نصب و راه اندازی:

اطمینان حاصل کنید که سیلندر به طور ایمن نصب شده و به درستی تراز شده است تا از بارهای جانبی که می تواند باعث سایش زودرس شود جلوگیری شود. از اتصالات و اتصالات مناسب سازگار با مشخصات سیلندر استفاده کنید. بررسی کنید که جریان هوا تمیز، خشک و در سطوح فشار توصیه شده تنظیم شده باشد.

تعمیر و نگهداری:

سیلندر را به طور منظم برای علائم سایش، آسیب یا نشتی بررسی کنید. سیلندر را همانطور که در دفترچه راهنمای محصول مشخص شده است روغن کاری کنید تا عملکرد صاف را حفظ کنید. مهر و موم و سایر اجزای سایش را به طور دوره ای تعویض کنید تا از کاهش عملکرد جلوگیری کنید.

عیب یابی:

اگر سیلندر نرم کار نمی کند یا حرکت نمی کند، مشکلات تامین هوا، گرفتگی یا انسداد مکانیکی را بررسی کنید. اطمینان حاصل کنید که شیرهای کنترل و اتصالات به درستی کار می کنند. برای مشکلات دائمی، به راهنمای فنی دقیق برای تشخیص پیشرفته و روش‌های تعمیر مراجعه کنید.

تیم پشتیبانی فنی ما برای کمک به شما در مورد هرگونه سوال یا مشکل مربوط به سیلندر پنوماتیک پیستون اختصاص داده شده است. توصیه می کنیم قبل از انجام هر گونه تعمیر و نگهداری برای دستورالعمل های دقیق و اطلاعات ایمنی به مستندات محصول مراجعه کنید.

بسته بندی و حمل و نقل:

بسته بندی محصول:هر سیلندر پنوماتیک پیستونی به دقت بسته بندی می شود تا از حداکثر محافظت در هنگام حمل و نقل اطمینان حاصل شود. سیلندر ابتدا در حباب ضد الکتریسیته ساکن پیچیده می شود تا از آسیب سطحی جلوگیری شود. سپس داخل یک جعبه مقوایی راه راه محکم با درج های فوم سفارشی قرار می گیرد تا محصول محکم در جای خود محکم شود. بسته بندی به وضوح با اطلاعات محصول، دستورالعمل های حمل و نقل و بارکد برای شناسایی آسان برچسب گذاری شده است.

حمل و نقل:ما گزینه های حمل و نقل قابل اعتماد را برای تحویل سریع و ایمن سیلندر پنوماتیک پیستون شما ارائه می دهیم. سفارشات ظرف 1 تا 2 روز کاری پردازش می شوند و از طریق حامل های قابل اعتماد با ردیابی موجود ارسال می شوند. بسته به موقعیت مکانی شما، حمل و نقل استاندارد معمولاً 5 تا 7 روز کاری طول می کشد، در حالی که گزینه های سریع برای تحویل سریعتر در دسترس هستند. کلیه محموله ها شامل بیمه ای برای محافظت در برابر ضرر یا آسیب در حین حمل و نقل می باشد.
