توضیحات محصول:
سری Norgren B07 و B68G واحدهای تنظیم کننده فیلتر یکپارچه هستند که برای ترکیب فیلتر و تنظیم فشار در یک محفظه کوچک طراحی شده اند.این واحدها به طور موثر آب مایع و آلاینده های جامد را از خطوط هوا فشرده حذف می کنند در حالی که کنترل دقیق فشار پایین را تضمین می کنند.

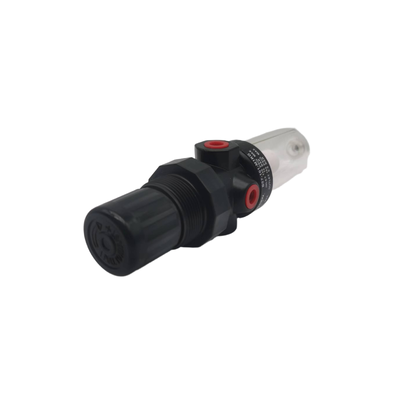

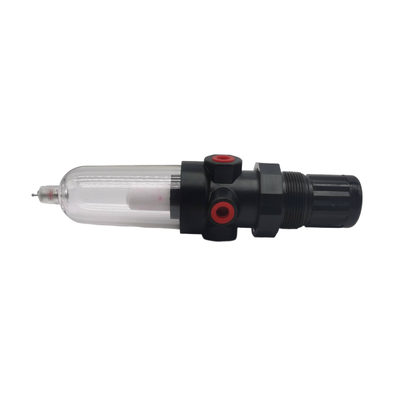

سری B07 مجموعه ای از تنظیم کننده های فیلتر کوچک است که به طور خاص برای نصباتی که فضای محدودی دارند توسعه یافته است.این دارای یک بدن آلیاژ روی و یک کاسه پلی کربنات شفاف است که ارائه می دهد 360 درجه دید. این سری شامل یک دکمه تنظیم بدون افزایش مجهز به مکانیسم قفل سریع است.B07 می تواند نرخ جریان تا 24 SCFM (11 dm3/s) را ارائه دهد و از تنظیمات فشار خروجی از 0 پشتیبانی می کند.3 تا 7 بار یا 0.3 تا 10 بار
از سوی دیگر، سری B68G متعلق به سیستم پلاگین Olympian Plus است که امکان نصب و جدا کردن اجزای ماژولار را به سرعت و به راحتی فراهم می کند.این مدل ها با بدن آلومینیومی و کاسه آلومینیومی ساخته شده اندسری B68G در اندازه های پورت G3 / 4 ، G1 و G1 / 1 ، با سرعت جریان تا 440 SCFM (207.7 dm3 / s) ارائه می شود.از محدوده تنظیم فشار خروجی بین 0.4 و 8 بار و می تواند با حداکثر فشار ورودی 17 بار مقاومت کند.
ویژگی ها:
واحد فیلتر و تنظیم کننده یکپارچه هم فیلتر ذرات و هم تنظیم فشار را در یک طراحی فشرده ترکیب می کند.که آن را برای تنظیمات سیستم کارآمد ایده آل می کند.
دو نوع فیلتر برای نیازهای مختلف در دسترس است: عناصر فیلتر پلی پروپیلن سینتر شده 5 μm و 40 μm.این گزینه ها از حذف موثر آلاینده ها برای حفظ خلوص سیستم اطمینان می دهند.
برای حذف گرده افشانی، کاربران می توانند بین پیکربندی های تخلیه دستی و تخلیه خودکار انتخاب کنند. این انعطاف پذیری به راحتی و سازگاری بسته به نیازهای برنامه ارائه می دهد.
مدل B07 دارای یک کاسه پلی کربنات شفاف است که دید 360 درجه ای از سطوح مرکبات را برای نظارت آسان و دقیق فراهم می کند.مدل B68G مجهز به یک کاسه آلومینیومی با دوام است که شامل یک لنز پریزماتیک شاخص سطح مایع است.، برای شرایط محیط زیست سخت طراحی شده است.
طراحی شده برای دقت، دکمه تنظیم بدون افزایش یک مکانیسم قفل سریع را در خود جای داده است که از تغییرات تصادفی در تنظیمات فشار جلوگیری می کند.طراحی تخلیه اجازه می دهد تا کاهش امن فشار پایین حتی زمانی که سیستم به پایان می رسد.
طراحی کوچیک مدل B07 برای فضاهای تنگ که معمولا در سیستم های پنوماتیک کوچک یافت می شود، مناسب است.سیستم Olympian Plus Plug-In که در B68G ارائه شده است، نصب و جدا کردن سریع ماژولار را تضمین می کند.، ساده سازی نگهداری و تسهیل گسترش سیستم.
با ظرفیت جریان بالا تا 440 SCFM، مدل B68G برای کاربردهای سخت گیرانه ای که نیاز به حجم جریان بزرگ دارند مناسب است.با B07 با 10 بار و B68G با 17 بار.
محدوده دمای عملیاتی بین مدل ها متفاوت است. B07 می تواند از -34 ° C تا + 50 ° C با استفاده از کاسه پلی کربنات خود کار کند.در حالی که B68G با استفاده از ساخت کاسه آلومینیومی خود بین -20 °C و +80 °C کار می کند.
در نهایت، هر دو مدل دارای پورت های اندازه گیری جریان کامل هستند که نظارت بر فشار را بدون ایجاد محدودیت در جریان هوا امکان پذیر می کند و عملکرد سیستم را تضمین می کند.
پارامترهای فنی:
| بندر گج |
Rc 1/8 |
| مواد بدن |
آلیاژ روی، آلومینیوم |
| انواع تخلیه |
دستي، اتوماتيك |
| اندازه پورت |
G1/8, G1/4, G3/4, G1, G1-1/2 |
| استومرها |
نایتریل، لاستیک مصنوعی |
| مواد کاسه |
پلی کربنات، آلومینیوم |
| درجه تصفیه |
5 μm، 40 μm |
| دمای کار |
-34°C تا +50°C |
کاربردها:
اتوماسیون صنعتی
در زمینه اتوماسیون صنعتی، فراهم کردن هوای تمیز و منظم برای محرک های پنوماتیک، شیرها و سیلندر ها ضروری است.این امر عملکرد مطلوب و طول عمر اجزای مورد استفاده در سیستم های خودکار را تضمین می کند.
ماشین آلات بسته بندی
اجزای پنوماتیک در تجهیزات بسته بندی و پر کردن از طریق فیلتر و تنظیم هوا موثر محافظت می شوند.این حفاظت به حفظ قابلیت اطمینان و کارایی ماشین آلات درگیر در فرآیند بسته بندی کمک می کند.
دستکاری مواد
آماده سازی مناسب هوا برای کانویرها، دستگاه های جمع آوری و قرار دادن و سیستم های مختلف حمل و نقل بسیار مهم است.اطمینان از تزریق هوای تمیز و کنترل شده، از عملکرد بدون مشکل پشتیبانی می کند و از وقفه های غیر منتظره در کاربردهای رسیدگی به مواد جلوگیری می کند.
توزیع هوا فشرده
در محل استفاده، فیلتر و تنظیم هوا فشرده برای عملکرد موثر ابزارها و تجهیزات ضروری است.این روش به حفظ کیفیت و فشار هوا به دستگاه های مختلف پنوماتیک کمک می کند.
سیستم های پنوماتیک عمومی
در تاسیسات تولیدی، حذف آلاینده ها و کنترل دقیق فشار در سیستم های پنوماتیک نقش مهمی دارند.این اقدامات باعث افزایش قابلیت اطمینان سیستم و اطمینان از عملکرد عملیاتی ثابت می شود.
ماشین آلات نساجی
تولید نساجی به فیلتر کردن هوا و تنظیم کنترل های پنوماتیک در ماشین آلات خود متکی است.حفظ شرایط کنترل شده هوا باعث افزایش کارایی و دوام تجهیزات نساجی می شود.
تولید خودرو
آماده سازی هوا یک عامل کلیدی در محیط های تولید خودرو مانند مغازه های رنگ، خطوط مونتاژ و تجهیزات آزمایش است.هوای به درستی تصفیه شده در دستیابی به کیفیت بالا و عملیات قابل اعتماد مونتاژ کمک می کند.
پشتیبانی و خدمات:
واحد های ما فلتر کنترل کننده پنوماتیک (FRL) طراحی شده اند تا عملکرد مطلوب و طول عمر سیستم های پنوماتیک شما را با فیلتر کردن ناخالصی ها، تنظیم فشار هواو اجزای روان کنندهبرای حفظ حداکثر کارایی، انجام تعمیرات منظم و پیروی از دستورالعمل های نصب مناسب ضروری است.
قبل از نصب، مطمئن شوید که واحد FRL با فشار هوا و نیازهای جریان سیستم شما سازگار است.به طور معمول با یک تیر بر روی محفظه نشان داده می شود، و اطمینان حاصل کنید که به طور ایمن نصب شده است تا از لرزش یا حرکت در طول کار جلوگیری شود.
به طور منظم عنصر فیلتر را برای ردیف های تجمع یافته بررسی کنید و آن را تمیز کنید یا در صورت لزوم جایگزین کنید تا فیلتر مناسب حفظ شود.هر رطوبت جمع آوری شده را از کاسه فیلتر تخلیه کنید تا از ورود آب به تجهیزات پایین رود جلوگیری شود. تنظیم کننده را برای تنظیمات دقیق فشار بررسی کنید و مطابق با مشخصات سیستم خود تنظیم کنید.
روغن روان کننده باید با روغن پنوماتیک توصیه شده پر شود و برای اطمینان از سطوح روان کننده مناسب کنترل شود.اجتناب از پر کردن بیش از حد برای جلوگیری از مصرف بیش از حد روغن و آلودگی احتمالی منبع هوا.
اگر با مشکلاتی مانند نوسانات فشار، نشت هوا، یا روانکاری ناکافی مواجه شوید، به بخش رفع مشکل در راهنمای محصول مراجعه کنید.نگهداری معمول و رعایت دستورالعمل های عملیاتی به حداکثر رساندن قابلیت اطمینان و عمر خدمت از دستگاه تنظیم کننده فیلتر پنوماتیک خود را روغن.
بسته بندی و حمل:
بسته بندی محصول:روغن کنترلر فیلتر پنوماتیک در یک جعبه کارتونی محکم و محکم بسته بندی شده است تا در طول حمل و نقل محافظت شود.محصول با ورودی های فوم پوشانده شده است تا از هرگونه آسیب ناشی از شوک یا ارتعاش جلوگیری شود.. هر واحد به صورت جداگانه در یک کیسه پلاستیکی برای محافظت از گرد و غبار و رطوبت بسته بندی شده است. بسته بندی شامل یک دستورالعمل دقیق و کارت ضمانت برای مرجع مشتری است.
حمل و نقل:محصول از طریق خدمات کوری معتبر با گزینه های ردیابی در دسترس برای راحتی مشتری ارسال می شود. بسته به مقصد، روش های حمل و نقل ممکن است شامل زمین استاندارد، سریع،یا خدمات حمل و نقل حمل و نقل حمل و نقل حمل و نقل حمل و نقل حمل و نقل حمل و نقل حمل و نقل حمل و نقل حمل و نقلتمام محموله ها با مقررات حمل و نقل بین المللی مطابقت دارند تا تحویل به موقع و ایمن تضمین شود.مشتریان یک ایمیل تایید با اطلاعات ردیابی را پس از ارسال محصول دریافت می کنند.
