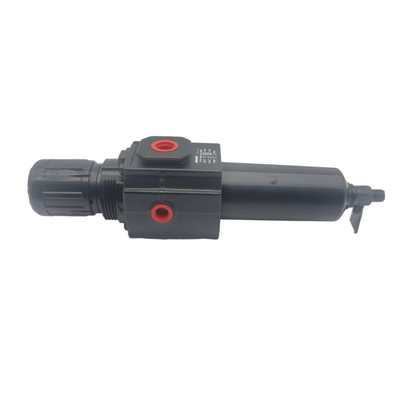

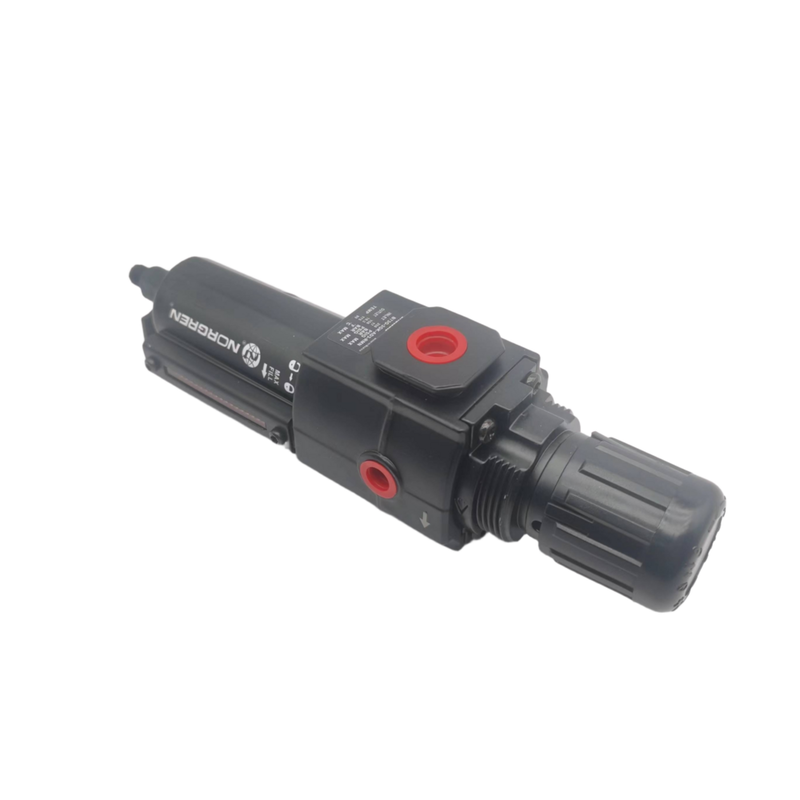

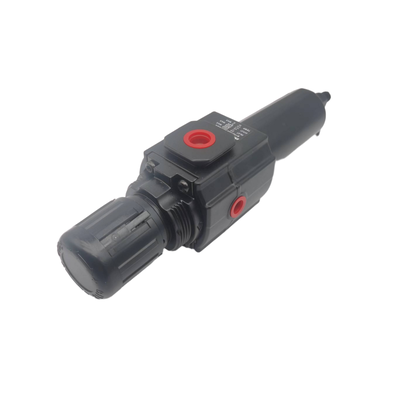

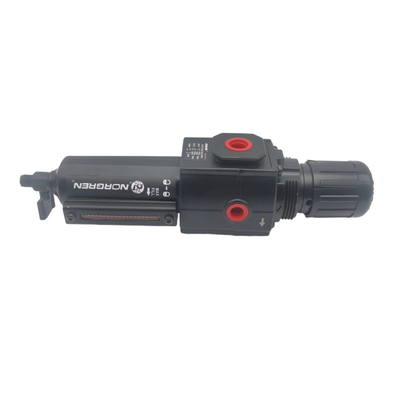

نورگرن B73G‑2GK‑QD1‑RMG B73G‑2AK‑QD1‑RMN فیلتر رگولاتور ترکیبی پنوماتیک با جداسازی روغن و آب با راندمان بالا، درگاه گیج تمام جریان مناسب برای ماشین آلات نساجی و مدارهای کنترل تست پنوماتیک

توضیحات محصول:

سری Norgren B72G و B73G نشان دهنده تنظیم کننده های فیلتر با عملکرد بالا در سیستم آماده سازی هوا ماژولار Excelon است.این دستگاه های یکپارچه هم قابلیت های تصفیه و هم تنظیم فشار را در یک دستگاه واحد ترکیب می کنند.آنها به طور موثر آب و آلاینده های جامد را از خطوط هوا فشرده حذف می کنند در حالی که کنترل دقیق فشار پایین را تضمین می کنند.

طراحی شده با توجه به انعطاف پذیری، سیستم اکسلون اجازه می دهد تا این واحدها یا در خط نصب شوند یا به عنوان بخشی از یک مجموعه ماژولار در کنار سایر قطعات اکسلون نصب شوند.استفاده از اتصالات Quickclamp، این سری از گسترش آسان پشتیبانی می کند و روش های نگهداری را ساده می کند و کارایی کلی سیستم را افزایش می دهد.

سری B72G با اندازه های پورت G1 / 4 و G3 / 8 در دسترس است ، که سرعت جریان 38 dm3 / s (80 SCFM) را فراهم می کند. در مقابل ، سری B73G طیف گسترده تری از گزینه های پورت G1 / 4 ، G3 / 8 ،و G1 / 2 و از سرعت جریان بالاتر 50 dm3 / s (106 SCFM) پشتیبانی می کندهر دو مدل شامل یک طراحی دریچه متعادل هستند که تأثیر نوسانات فشار ورودی را بر فشار خروجی به حداقل می رساند و تنظیم پایدار و قابل اعتماد را تضمین می کند.

این تنظیم کننده های فیلتر مجهز به عناصر فیلتر پلی پروپیلن سینتر شده در 5 μm یا 40 μm هستند و هم پیکربندی های تخلیه دستی و هم اتوماتیک را ارائه می دهند.این تنوع باعث می شود که آنها برای طیف گسترده ای از کاربردهای صنعتی که نیاز به آماده سازی دقیق هوا و حذف آلاینده ها دارند مناسب باشند..

ویژگی های اضافی شامل یک دکمه تنظیم فشار به قفل که توسط یک پوشش مقاوم در برابر دستکاری محافظت می شود و یک کاسه تیزاب سریع که کارهای نگهداری را ساده می کند.پورت های اندازه گیری جریان کامل اجازه می دهد تا فشار را بدون تأثیر بر جریان هوا کنترل کنید، در حالی که کاسه های پلی کربنات شفاف، دید 360 درجه ای از سطوح گرده افشانی را فراهم می کنند.آنها را برای محیط های عملیاتی سخت مناسب می کند..

ویژگی ها:

فیلتر و تنظیم کننده یکپارچه فیلتر ذرات را با تنظیم فشار در یک واحد فشرده ترکیب می کند.این طراحی به صرفه جویی در فضای نصب ارزشمند کمک می کند در حالی که اطمینان از آماده سازی هوا موثر.

با استفاده از سیستم ماژولار اکسلون، این محصول از هر دو نصب در خط و ماژولار پشتیبانی می کند.آن را به طور یکپارچه با سایر اجزای آماده سازی هوا Excelon با استفاده از اتصال مناسب Quickclamp متصل.

دو درجه تصفیه برای پاسخگویی به نیازهای مختلف کاربرد در دسترس است. کاربران می توانند از عناصر فیلتر پلی پروپیلن سینتر شده 5 μm یا 40 μm برای حذف موثر آلاینده ها انتخاب کنند.

طراحی انعطاف پذیری را از طریق گزینه های تخلیه دستی و خودکار ارائه می دهد. انتخاب یک تخلیه دستی 1/4 دور یا تنظیم تخلیه خودکار بر اساس ترجیحات نگهداری.

کاسه های پلی کربنات شفاف، دید 360 درجه ای از سطوح گردهی را فراهم می کند و امکان نظارت آسان را فراهم می کند.دکمه تنظیم فشار به قفل از تغییرات تصادفی فشار جلوگیری می کند و می تواند با یک پوشش مقاوم در برابر دستکاری برای امنیت بیشتر تقویت شود.

طراحی تخفیف باعث کاهش فشار در جریان پایین می شود زمانی که سیستم به نقطه ای بی نتیجه می رسد.طراحی دریچه متعادل تاثیر نوسانات فشار ورودی را بر فشار خروجی به حداقل می رساند، تضمین مقررات پایدار.

پورت های گج 1/8 اینچی با جریان کامل اجازه نظارت بر فشار را بدون محدود کردن جریان هوا می دهند. کاسه تیزک سریع به سرعت و بدون ابزار برای جایگزینی و نگهداری عنصر را از بین می برد.

• ظرفیت جریان بالا:B72G 38 dm3/s (80 SCFM) را ارائه می دهد؛ B73G 50 dm3/s (106 SCFM) را ارائه می دهد.
• محدوده فشار:فشار خروجی قابل تنظیم از 0.3 تا 10 بار
• حداکثر فشار ورودی:10 بار برای کاسه شفاف؛ 17 بار برای کاسه فلزی.
• دمای کار:-34°C تا +50°C برای کاسه های پلی کربنات؛ -20°C تا +65°C برای کاسه های فلزی.

پارامترهای فنی:

کاربردها:

پشتیبانی و خدمات:

واحد های روغن کننده تنظیم کننده فیلتر پنوماتیک (FRL) ما برای اطمینان از عملکرد بهینه و طول عمر سیستم های پنوماتیک شما با ارائه هوای تمیز، تنظیم شده و روان کننده طراحی شده اند.برای پشتیبانی فنی، لطفاً مطمئن شوید که شماره مدل و مشخصات واحد FRL خود را در هنگام درخواست کمک آماده دارید.

نصب: نصب مناسب برای عملکرد موثر واحد FRL شما بسیار مهم است.اطمینان حاصل کنید که واحد در جهت گیری صحیح با توجه به جهت جریان نشان داده شده در دستگاه نصب شده استاستفاده از لوازم مناسب و اجتناب از بیش از حد تنگ برای جلوگیری از آسیب.

نگهداری: نگهداری منظم فلتر، تنظیم کننده و قطعات روان کننده برای حفظ کارایی سیستم ضروری است. عناصر فیلتر را به طور دوره ای جایگزین کنید تا از انسداد جلوگیری شود.بررسی و تنظیم تنظیمات فشار تنظیم کننده به صورت مورد نیاز، و روغن مرطوب کننده را با روغن توصیه شده دوباره پر کنید تا اطمینان حاصل شود که روغن مناسب تجهیزات پایین جریان است.

راه حل مشکلات: مشکلات رایج مانند کاهش فشار، نشت هوا، یا عدم کفایت روغن اغلب می تواند با بررسی انسدادات، نشت یا سطح پایین روغن حل شود.بررسی کنید که تمام اتصالات امن هستند و اینکه واحد از خاک و زباله پاک است.

ایمنی: همیشه قبل از انجام هر گونه تعمیر و نگهداری یا تنظیمات در واحد FRL، سیستم را فشار دهید.

برای اطلاعات دقیق در مورد اسناد فنی، قطعات یدکی و دستورالعمل های سرویس، لطفاً به کتابچه محصولی که با واحد FRL شما همراه است مراجعه کنید یا به وب سایت رسمی ما مراجعه کنید.

بسته بندی و حمل:

روغن تنظیم کننده فیلتر پنوماتیک با دقت بسته بندی شده است تا حداکثر حفاظت را در طول حمل و نقل تضمین کند.هر واحد به طور ایمن در یک جعبه محکم کارتونی با ورودی های فوم سفارشی قرار می گیرد تا از حرکت جلوگیری کند و شوک ها را جذب کندبسته بندی طراحی شده است تا از محصول در برابر رطوبت، گرد و غبار و ضربه محافظت کند و سالمیت آن را تا زمانی که به مصرف کننده نهایی برسد حفظ کند.

برای حمل و نقل، ما از خدمات کوریری قابل اعتماد استفاده می کنیم که گزینه های ردیابی و بیمه را برای تضمین تحویل ایمن فراهم می کنند.از جمله دستورالعمل های استفاده و اطلاعات محصولما گزینه های مختلف حمل و نقل از جمله حمل و نقل استاندارد، سریع و عمده را برای پاسخگویی به نیازهای مختلف مشتری ارائه می دهیم.
