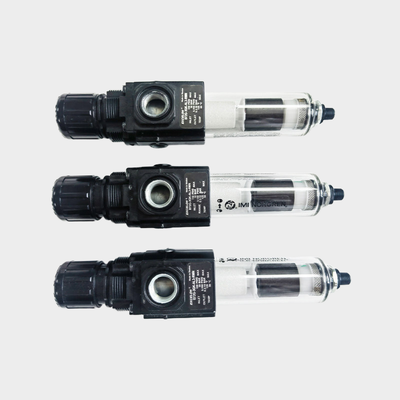

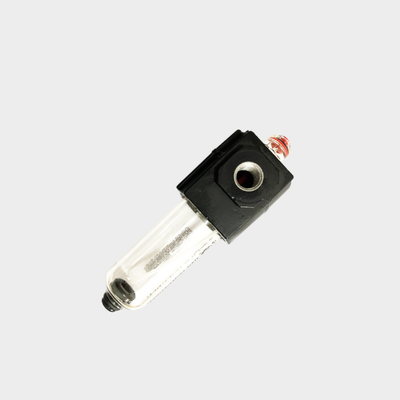

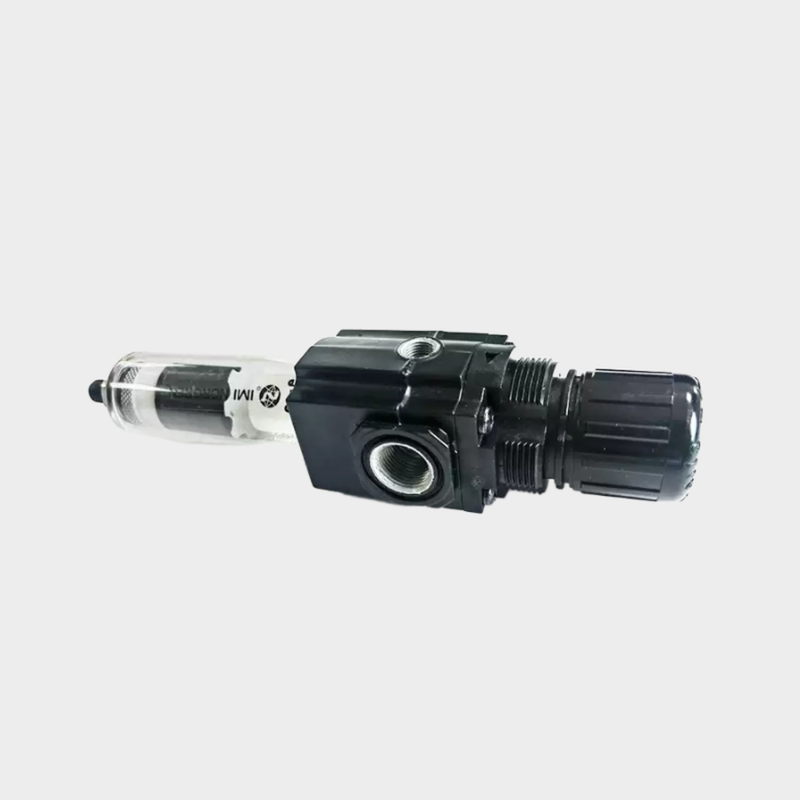

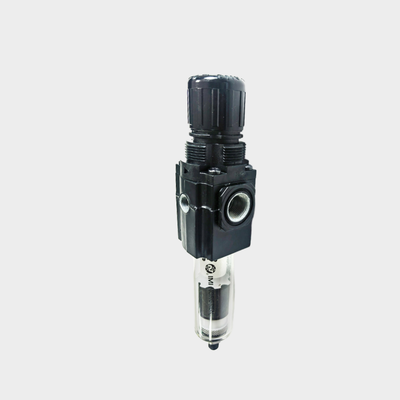

NORGREN B72G‐2GK‐AL3‐RMN B72G‐2GK‐AL1‐RMN Excelon Filter‐Regulator G1/4 Auto-Drain Polycarbonate Bowl 5μm 40μm Push-Lock Knob 0.3‐10Bar بدون گج برای حلقه های کنترل پنوماتیک

توضیحات محصول:

سری Norgren B72G و B73G نماینده رگولاتورهای فیلتر با کارایی بالا در سیستم آماده‌سازی هوای مدولار Excelon هستند. این واحدهای یکپارچه به طور موثر عملکرد فیلتراسیون و تنظیم فشار را در یک محفظه واحد و فشرده ترکیب می‌کنند. آنها با حذف آب و ذرات جامد از خطوط هوای فشرده و در عین حال اطمینان از کنترل دقیق فشار پایین‌دست کار می‌کنند.

این واحدها با در نظر گرفتن تطبیق‌پذیری طراحی شده‌اند و سیستم Excelon اجازه می‌دهد تا این واحدها به صورت خطی یا مدولار در کنار سایر محصولات Excelon نصب شوند. با استفاده از اتصالات Quickclamp، طراحی، گسترش آسان سیستم و ساده‌سازی نگهداری معمول را تسهیل می‌کند.

سری B72G با اندازه‌های پورت G1/4 و G3/8 ارائه می‌شود و ظرفیت جریان 38 dm³/s (80 SCFM) را ارائه می‌دهد. در مقایسه، سری B73G گزینه‌های پورت اضافی - G1/4، G3/8 و G1/2 - را ارائه می‌دهد و از نرخ جریان بالاتر 50 dm³/s (106 SCFM) پشتیبانی می‌کند. هر دو سری دارای مکانیزم شیر متعادل هستند که تأثیر نوسانات فشار ورودی بر فشار خروجی را کاهش می‌دهد و عملکرد تنظیم مداوم را تضمین می‌کند.

این واحدها مجهز به عناصر فیلتر ساخته شده از پلی‌پروپیلن متخلخل هستند که در گریدهای 5 µm یا 40 µm موجود هستند. مشتریان می‌توانند بین گزینه‌های تخلیه دستی یا خودکار انتخاب کنند و انعطاف‌پذیری را برای انطباق با طیف گسترده‌ای از کاربردهای صنعتی افزایش دهند.

ویژگی‌های اضافی شامل دستگیره تنظیم فشاری قفل‌شونده است که توسط یک پوشش مقاوم در برابر دستکاری محافظت می‌شود، یک کاسه سریع رها شونده با اتصال سریع که وظایف نگهداری را ساده می‌کند، و پورت‌های گیج تمام جریان که امکان نظارت بر فشار را بدون مانع جریان هوا فراهم می‌کند. کاسه‌های پلی‌کربنات شفاف دید 360 درجه‌ای از سطوح میعانات را ارائه می‌دهند، در حالی که گزینه‌های بدنه روی یا آلومینیومی دوام قوی را در محیط‌های چالش‌برانگیز تضمین می‌کنند.

ویژگی‌ها:

این واحد فیلتراسیون ذرات و تنظیم فشار را در یک دستگاه فشرده ترکیب می‌کند که به صرفه‌جویی در فضای نصب ارزشمند کمک می‌کند. طراحی یکپارچه آن فرآیندهای آماده‌سازی هوا را به طور موثر ساده می‌کند.

این سیستم از نصب خطی و مدولار در کنار سایر محصولات آماده‌سازی هوای Excelon پشتیبانی می‌کند. با استفاده از اتصالات Quickclamp، مونتاژ آسان و انعطاف‌پذیر را تضمین می‌کند.

دو درجه فیلتراسیون موجود است که دارای عناصر فیلتر پلی‌پروپیلن متخلخل با درجه‌بندی 5 µm یا 40 µm هستند. اینها به طور موثر آلاینده‌ها را برای حفظ خلوص هوا حذف می‌کنند.

کاربران می‌توانند بین تخلیه‌های دستی با مکانیزم ساده 1/4 دور یا تنظیمات تخلیه خودکار انتخاب کنند که امکان ترجیحات نگهداری سفارشی را فراهم می‌کند.

کاسه‌های پلی‌کربنات شفاف دید 360 درجه‌ای از سطوح میعانات را ارائه می‌دهند و نظارت و مدیریت تجمع رطوبت در سیستم را آسان می‌کنند.

دستگیره تنظیم دارای طراحی فشاری قفل‌شونده برای جلوگیری از تغییرات ناخواسته فشار است. علاوه بر این، یک پوشش مقاوم در برابر دستکاری برای امنیت بیشتر در دسترس است.

طراحی تخلیه آن به کاهش ایمن فشار پایین‌دست در هنگام بسته بودن سیستم کمک می‌کند، در حالی که شیر متعادل اثرات نوسانات فشار ورودی را به حداقل می‌رساند تا تنظیم فشار پایدار را فراهم کند.

پورت‌های گیج 1/8" تمام جریان امکان نظارت بر فشار را بدون مانع جریان هوا فراهم می‌کنند. طراحی کاسه سریع رها شونده با اتصال سریع امکان برداشت سریع و بدون ابزار کاسه را برای تعویض و نگهداری عنصر فراهم می‌کند.

این دستگاه دارای ظرفیت‌های جریان بالا است، به طوری که مدل B72G 38 dm³/s (80 SCFM) و مدل B73G 50 dm³/s (106 SCFM) را ارائه می‌دهد. فشار خروجی را می‌توان به طور گسترده از 0.3 تا 10 بار تنظیم کرد.

حداکثر فشار ورودی برای مدل‌های با کاسه‌های شفاف 10 بار و برای مدل‌های با کاسه‌های فلزی 17 بار است. دمای عملیاتی از -34°C تا +50°C برای کاسه‌های پلی‌کربنات و از -20°C تا +65°C برای کاسه‌های فلزی متغیر است.

پارامترهای فنی:

کاربردها:

پشتیبانی و خدمات:

واحدهای رگولاتور فیلتر روان کننده پنوماتیک (FRL) ما برای اطمینان از عملکرد بهینه و طول عمر سیستم‌های پنوماتیک شما با ارائه جریان هوای تمیز، تنظیم شده و روان کننده طراحی شده‌اند. برای حفظ کارایی و قابلیت اطمینان واحد FRL خود، نگهداری منظم و رسیدگی صحیح ضروری است.

قبل از نصب، اطمینان حاصل کنید که منبع هوا تمیز و عاری از آلاینده است. توصیه می‌شود یک فیلتر اولیه برای حذف ذرات بزرگتر که می‌توانند به اجزای FRL آسیب برسانند، نصب کنید.

در حین نصب، تأیید کنید که واحد در جهت صحیح مطابق با دفترچه راهنمای محصول نصب شده است. تمام اتصالات را برای آب‌بندی مناسب بررسی کنید تا از نشت هوا جلوگیری شود.

برای نگهداری معمول، عنصر فیلتر را به طور منظم بازرسی و تمیز کنید تا از گرفتگی جلوگیری شود. در صورت مشاهده علائم سایش یا آسیب، عنصر فیلتر را تعویض کنید. آب یا آلاینده‌های جمع شده را به طور مکرر از کاسه فیلتر تخلیه کنید تا از خوردگی جلوگیری شود و جریان هوای شفاف تضمین شود.

رگولاتور باید به طور دوره‌ای برای تنظیمات دقیق فشار بررسی شود. فشار را مطابق با الزامات سیستم تنظیم کنید و هرگونه نوسان فشار را که ممکن است نشان‌دهنده مشکل باشد، نظارت کنید.

روان کننده باید با روغن پنوماتیک توصیه شده دوباره پر شود تا روانکاری مناسب قطعات پایین‌دست حفظ شود. فقط از نوع روغن مشخص شده برای جلوگیری از آسیب یا کاهش عملکرد استفاده کنید.

در صورت بروز هرگونه مشکل مانند نشت هوا، ناپایداری فشار یا کاهش جریان هوا، به بخش عیب‌یابی دفترچه راهنمای محصول مراجعه کنید. علل رایج شامل فیلترهای گرفته شده، مهر و موم‌های فرسوده یا نصب نادرست است.

برای پشتیبانی فنی پیشرفته، قطعات یدکی یا رویه‌های دقیق خدمات، به مستندات رسمی محصول مراجعه کنید یا با توزیع کننده مجاز خود تماس بگیرید.

مراقبت مناسب و نگهداری به موقع از رگولاتور فیلتر روان کننده پنوماتیک شما، عمر طولانی و عملکرد قابل اعتماد سیستم پنوماتیک شما را تضمین می‌کند.

بسته‌بندی و حمل و نقل:

بسته‌بندی محصول: رگولاتور فیلتر روان کننده پنوماتیک در یک جعبه محکم و مقاوم در برابر ضربه به طور ایمن بسته‌بندی می‌شود تا از آن در حین حمل و نقل محافظت شود. هر واحد در فوم ضد الکتریسیته ساکن پیچیده شده و در یک کیسه پلاستیکی مهر و موم شده تا از آسیب گرد و غبار و رطوبت جلوگیری شود. بسته‌بندی شامل برچسب‌گذاری واضح با مشخصات محصول، دستورالعمل‌های رسیدگی و بارکد برای شناسایی آسان است. علاوه بر این، یک دفترچه راهنمای نصب و کارت گارانتی در داخل بسته گنجانده شده است.

حمل و نقل: رگولاتور فیلتر روان کننده پنوماتیک ما با استفاده از خدمات پیک قابل اعتماد با گزینه‌های ردیابی در دسترس حمل و نقل می‌شود. ما چندین روش حمل و نقل از جمله حمل و نقل استاندارد، سریع و باربری را برای پاسخگویی به نیازهای مشتریان ارائه می‌دهیم. تمام محموله‌ها برای جلوگیری از آسیب به دقت رسیدگی می‌شوند و بیمه در صورت درخواست در دسترس است. حمل و نقل بین‌المللی با تمام مقررات قابل اجرا مطابقت دارد و شامل اسناد گمرکی لازم برای اطمینان از تحویل روان است.
