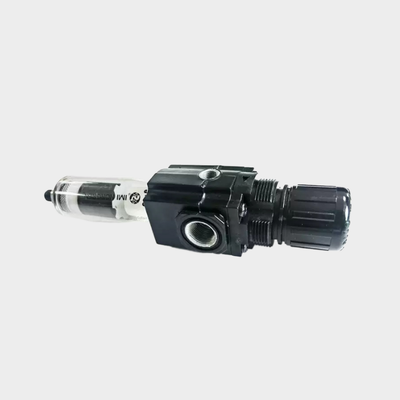

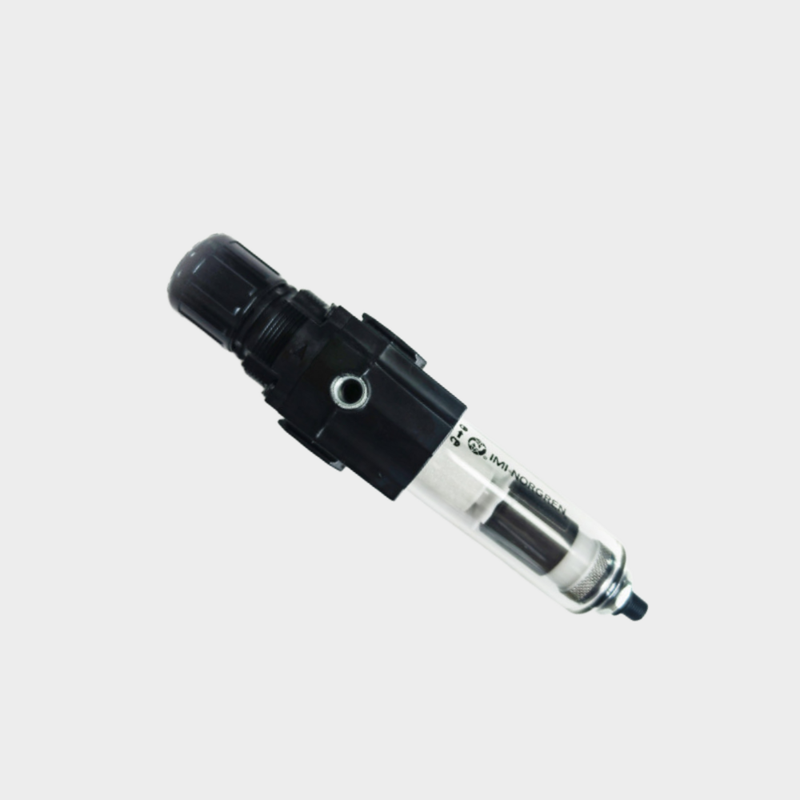

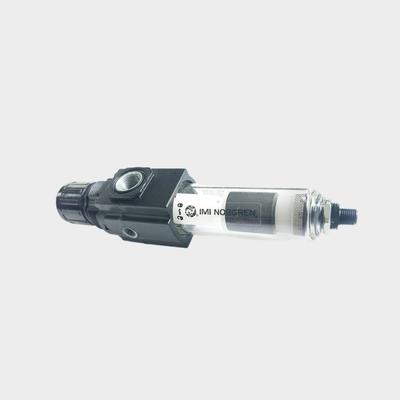

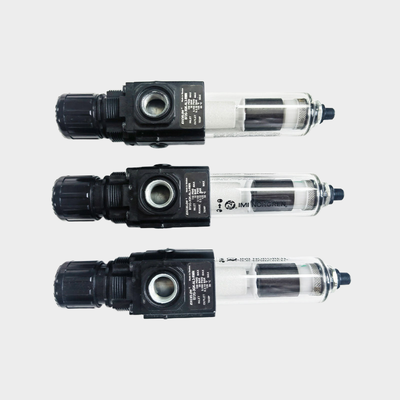

نورگرن B72G‑2AS‑000‑014 B72G‑2AS‑980 فیلتر‑رگولاتور پنوماتیک خطی با طراحی پورت متر برای محافظت از ابزارهای پنوماتیک پایین دستی در دماهای محیطی سخت در فضای باز

توضیحات محصول:

سری Norgren B72G و B73G رگولاتورهای فیلتر با کارایی بالا در سیستم آماده‌سازی هوای ماژولار Excelon هستند. این واحدهای یکپارچه، فیلتراسیون و تنظیم فشار را در یک محفظه فشرده ترکیب می‌کنند. آنها به طور موثر آب و ذرات جامد را از خطوط هوای فشرده حذف می‌کنند و در عین حال کنترل دقیقی از فشار پایین‌دست را تضمین می‌کنند.

این واحدها با در نظر گرفتن تطبیق‌پذیری طراحی شده‌اند و سیستم Excelon اجازه می‌دهد تا این واحدها به صورت خطی یا ماژولار در کنار سایر محصولات Excelon نصب شوند. با استفاده از اتصالات Quickclamp، این طراحی، گسترش آسان و نگهداری ساده سیستم آماده‌سازی هوا را تسهیل می‌کند.

سری B72G مجهز به گزینه‌های پورت G1/4 و G3/8 است که نرخ جریان 38 dm³/s (80 SCFM) را ارائه می‌دهد. از سوی دیگر، سری B73G اندازه‌های پورت G1/4، G3/8 و G1/2 را ارائه می‌دهد و از نرخ جریان بالاتر 50 dm³/s (106 SCFM) پشتیبانی می‌کند. هر دو مدل دارای طراحی شیر متعادل برای به حداقل رساندن تأثیر نوسانات فشار ورودی بر فشار خروجی هستند و تنظیم مداوم را تضمین می‌کنند.

این رگولاتورهای فیلتر از طریق عناصر فیلتر پلی‌پروپیلن متخلخل اختیاری 5 µm یا 40 µm، همراه با پیکربندی‌های تخلیه دستی یا خودکار، انعطاف‌پذیری را فراهم می‌کنند. چنین ویژگی‌هایی آنها را برای طیف گسترده‌ای از کاربردهای صنعتی مناسب می‌سازد.

نکات برجسته طراحی اضافی شامل دستگیره تنظیم فشاری قفل‌شونده با درپوش ضد دستکاری، کاسه سریع رها شونده با اتصال سریع برای نگهداری بدون دردسر، و پورت‌های گیج تمام جریان است که امکان نظارت بر فشار را بدون محدود کردن جریان هوا فراهم می‌کند. کاسه‌های پلی‌کربنات شفاف، دید 360 درجه از سطوح میعانات را فراهم می‌کنند. علاوه بر این، گزینه‌های بدنه روی یا آلومینیومی دوام را افزایش می‌دهند و این واحدها را در محیط‌های پرتقاضا قابل اعتماد می‌سازند.

ویژگی‌ها:

این دستگاه فیلتراسیون ذرات و تنظیم فشار را در یک واحد فشرده ترکیب می‌کند که به صرفه‌جویی در فضای نصب ارزشمند کمک می‌کند. با ادغام این عملکردها، فرآیند آماده‌سازی هوا را ساده می‌کند.

این سیستم از نصب خطی و ماژولار با سایر محصولات آماده‌سازی هوای Excelon پشتیبانی می‌کند. اتصالات Quickclamp مونتاژ آسان و انعطاف‌پذیر را امکان‌پذیر می‌سازد و تطبیق‌پذیری را در تنظیمات مختلف افزایش می‌دهد.

دو درجه فیلتراسیون در دسترس هستند، شامل عناصر فیلتر پلی‌پروپیلن متخلخل 5 µm یا 40 µm. این گزینه‌ها حذف موثر آلاینده‌ها را برای اطمینان از تامین هوای پاک فراهم می‌کنند.

کاربران می‌توانند بین پیکربندی‌های تخلیه دستی و خودکار انتخاب کنند. نسخه دستی شامل تخلیه 1/4 دور است، در حالی که گزینه خودکار تخلیه میعانات بدون دخالت دست را ارائه می‌دهد.

کاسه‌های پلی‌کربنات شفاف، دید 360 درجه از سطوح میعانات را فراهم می‌کنند و نظارت بر وضعیت سیستم را بدون نیاز به جداسازی قطعات آسان می‌سازند.

دستگیره تنظیم فشاری قفل‌شونده از تغییرات تصادفی در تنظیمات فشار جلوگیری می‌کند و عملکرد مداوم را تضمین می‌کند. علاوه بر این، یک پوشش ضد دستکاری برای امنیت بیشتر در دسترس است.

طراحی کاهنده امکان کاهش فشار پایین‌دست را در هنگام بسته بودن سیستم فراهم می‌کند. طراحی شیر متعادل تأثیر تغییرات فشار ورودی بر فشار خروجی را به حداقل می‌رساند و منجر به تنظیم پایدار می‌شود.

پورت‌های گیج 1/8" تمام جریان امکان نظارت بر فشار را بدون محدود کردن جریان هوا فراهم می‌کنند. مکانیزم کاسه سریع رها شونده با اتصال سریع، امکان برداشتن سریع برای تعویض المنت و نگهداری را بدون نیاز به ابزار تسهیل می‌کند.

مدل B72G ظرفیت جریان بالایی معادل 38 dm³/s (80 SCFM) را ارائه می‌دهد، در حالی که مدل B73G 50 dm³/s (106 SCFM) را ارائه می‌دهد. فشار خروجی را می‌توان در محدوده وسیعی از 0.3 تا 10 بار تنظیم کرد. حداکثر فشارهای ورودی شامل 10 بار برای کاسه‌های شفاف و 17 بار برای کاسه‌های فلزی است.

محدوده دمای عملیاتی -34°C تا +50°C با کاسه‌های پلی‌کربنات و -20°C تا +65°C هنگام استفاده از کاسه‌های فلزی است.

پارامترهای فنی:

این رگولاتور روان کننده فیلتر پنوماتیک، کارایی فیلتر مه روغن FESTO را با قابلیت اطمینان کاهنده فشار ترکیب می‌کند و از تصفیه بهینه هوا اطمینان حاصل می‌کند. فیلتر مه روغن FESTO هوای فشرده را به طور موثر فیلتر و روانکاری می‌کند و عملکرد و طول عمر سیستم‌های پنوماتیک را بهبود می‌بخشد.

کاربردها:

9

پشتیبانی و خدمات:

واحدهای رگولاتور روان کننده فیلتر پنوماتیک (FRL) ما برای اطمینان از عملکرد مطلوب و طول عمر سیستم‌های پنوماتیک شما با ارائه هوای تمیز، تنظیم شده و روانکاری شده طراحی شده‌اند. برای پشتیبانی فنی، لطفاً به دفترچه راهنمای محصول همراه واحد FRL خود مراجعه کنید که حاوی دستورالعمل‌های دقیق نصب، عملیات و نگهداری است.

برای حفظ کارایی FRL خود، المنت‌های فیلتر را به طور منظم بررسی و تعویض کنید، تنظیمات فشار رگولاتور را در صورت نیاز نظارت و تنظیم کنید و مخزن روان کننده را با روغن پنوماتیک مناسب پر کنید. بازرسی دوره‌ای برای نشتی و سایش نیز توصیه می‌شود تا از خرابی سیستم جلوگیری شود.

اگر با رگولاتور روان کننده فیلتر پنوماتیک خود با مشکلی مواجه شدید، دستورالعمل‌های عیب‌یابی در دفترچه راهنما برای کمک به شناسایی و حل مشکلات رایج مانند نوسانات فشار، روانکاری ناکافی یا آلودگی هوا در دسترس است.

برای کمک فنی اضافی، مستندات محصول، یا پرس و جو در مورد قطعات یدکی و لوازم جانبی، لطفاً از وب سایت رسمی ما بازدید کنید یا با توزیع کننده مجاز خود مشورت کنید.

ما متعهد به ارائه پشتیبانی و خدمات جامع برای اطمینان از عملکرد روان و کارآمد سیستم‌های پنوماتیک شما با محصولات FRL خود هستیم.

بسته‌بندی و حمل و نقل:

بسته‌بندی محصول: رگولاتور روان کننده فیلتر پنوماتیک با دقت بسته‌بندی می‌شود تا حداکثر محافظت را در حین حمل و نقل تضمین کند. این دستگاه به طور ایمن در یک جعبه مقوایی محکم با فوم‌های سفارشی برای جلوگیری از هرگونه حرکت یا آسیب قرار داده شده است. هر واحد به صورت جداگانه در نایلون حباب‌دار ضد الکتریسیته ساکن پیچیده شده و با نوار ضد دستکاری مهر و موم شده است. بسته‌بندی همچنین شامل یک دفترچه راهنمای کاربر، راهنمای نصب و کارت گارانتی است که همگی به طور مرتب برای دسترسی آسان سازماندهی شده‌اند.

حمل و نقل: ما گزینه‌های حمل و نقل قابل اعتماد را برای تحویل ایمن و سریع رگولاتور روان کننده فیلتر پنوماتیک شما ارائه می‌دهیم. محصولات از طریق خدمات پیک مورد اعتماد با قابلیت ردیابی برای هر سفارش ارسال می‌شوند. بسته به مقصد، گزینه‌های حمل و نقل شامل تحویل استاندارد، فوری و اکسپرس است. تمام محموله‌ها با دقت با دستورالعمل‌های حمل و نقل برچسب‌گذاری می‌شوند تا اطمینان حاصل شود که محصول در شرایط عالی تحویل داده می‌شود. حمل و نقل بین‌المللی نیز با ارائه اسناد گمرکی مناسب در دسترس است.
