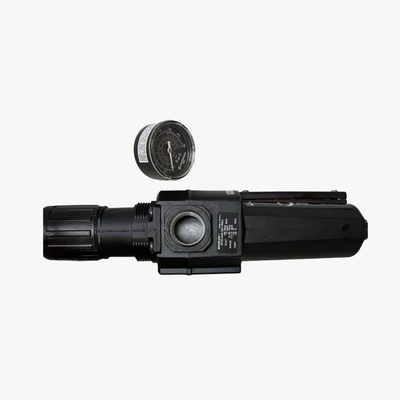

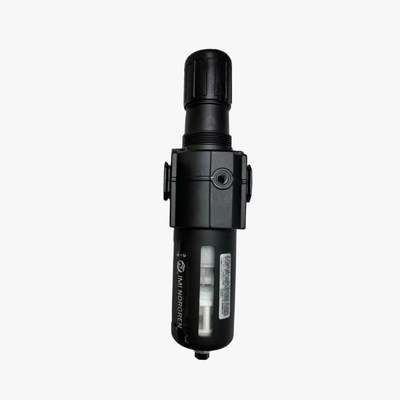

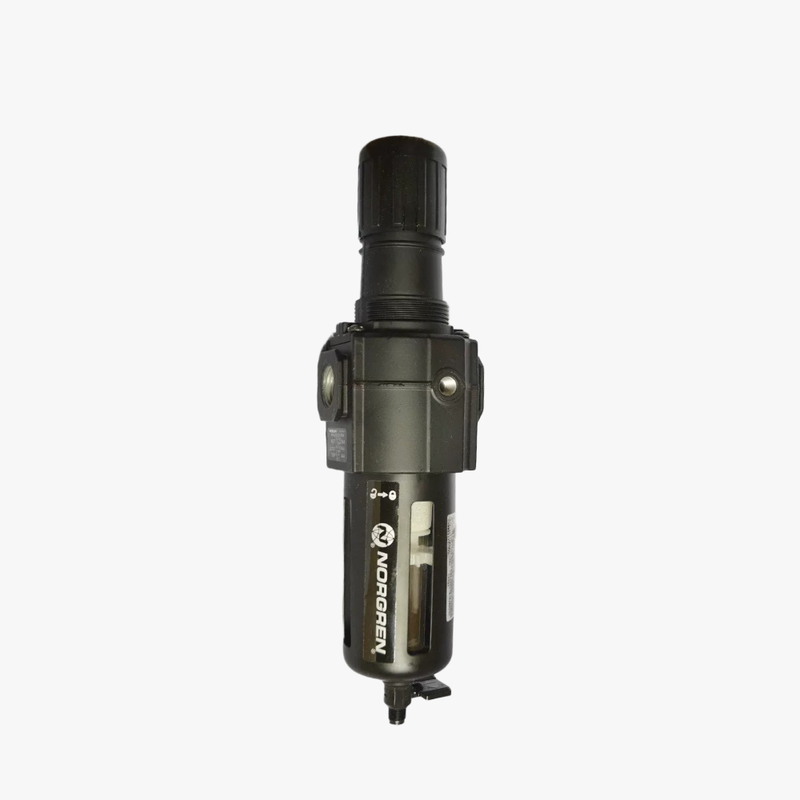

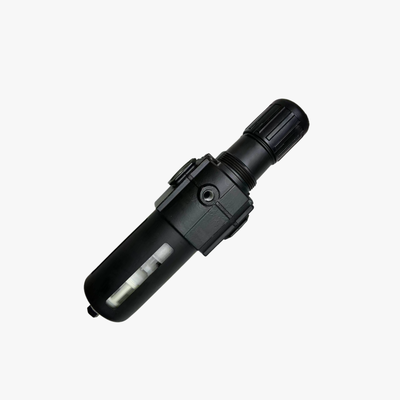

NORGREN B74G‐6GK‐AD3‐RMN B74G‐6GK‐AP3‐RMN G3/4 تنظیم کننده فیلتر در خط ISO8573‐1 انطباق با فشار پایین محافظت از افت پایین دریچه سولینوئید و دستگاه های اکتواتور پنوماتیک با خروجی بالا

توضیحات محصول:

سری Norgren B74G رگولاتورهای فیلتر با کارایی بالا را نشان می‌دهد که بخشی از سیستم آماده‌سازی هوای ماژولار Excelon هستند. این واحدها فیلتراسیون و تنظیم فشار را در یک محفظه واحد و فشرده ادغام می‌کنند. این طراحی به طور موثری آب و ذرات جامد را از خطوط هوای فشرده حذف می‌کند و در عین حال کنترل دقیقی از فشار پایین‌دست را تضمین می‌کند.

طراحی ماژولار سیستم Excelon از نصب خطی و ماژولار در کنار سایر محصولات Excelon از طریق اتصالات Quickclamp پشتیبانی می‌کند. این ویژگی امکان گسترش آسان سیستم و نگهداری راحت را فراهم می‌کند و کارایی کلی عملیاتی را افزایش می‌دهد.

سری B74G که در اندازه‌های پورت G1/2 و G3/4 موجود است، از نرخ جریان تا 100 dm³/s (212 SCFM) پشتیبانی می‌کند. ساختار شیر متعادل آن به حداقل رساندن تأثیر تغییرات فشار ورودی بر فشار خروجی کمک می‌کند و تنظیم پایدار و قابل اعتماد را فراهم می‌کند. کاربران می‌توانند بین عناصر فیلتر پلی‌پروپیلن متخلخل 5 µm یا 40 µm، همراه با گزینه‌های تخلیه دستی یا خودکار، انتخاب کنند که تطبیق‌پذیری برای نیازهای صنعتی متنوع را ارائه می‌دهد.

نگهداری و قابلیت استفاده در طراحی B74G به دقت در نظر گرفته شده است. این واحدها شامل یک دستگیره تنظیم فشاری قفل‌شونده با پوشش مقاوم در برابر دستکاری، یک کاسه سریع رها شونده با اتصال سریع برای سرویس‌دهی راحت، و پورت‌های گیج تمام جریان هستند که امکان نظارت بر فشار را بدون محدود کردن جریان هوا فراهم می‌کنند. علاوه بر این، کاسه‌های فیلتر یا به صورت پلی‌کربنات شفاف با محافظ‌های فلزی محافظ یا آلیاژ آلومینیوم بادوام موجود هستند که هر دو دارای لنزهای نشانگر سطح مایع برای ساده‌سازی مشاهده میعانات در محیط‌های کاری چالش‌برانگیز هستند.

ویژگی‌ها:

واحد فیلتر و رگولاتور یکپارچه، فیلتراسیون ذرات و تنظیم فشار را در یک دستگاه واحد و فشرده ترکیب می‌کند. این طراحی با کاهش تعداد اجزای جداگانه مورد نیاز، به صرفه‌جویی در فضای نصب ارزشمند کمک می‌کند.

سیستم ماژولار Excelon از پیکربندی‌های نصب خطی و ماژولار پشتیبانی می‌کند. این سیستم با محصولات آماده‌سازی هوای Excelon از طریق اتصالات راحت Quickclamp سازگار است و امکان مونتاژ سیستم انعطاف‌پذیر و کارآمد را فراهم می‌کند.

مشتریان می‌توانند بسته به نیاز خود از دو درجه فیلتراسیون انتخاب کنند: عناصر فیلتر پلی‌پروپیلن متخلخل 5 µm یا 40 µm. این گزینه‌ها حذف موثر آلاینده‌ها را برای محافظت از تجهیزات پایین‌دست فراهم می‌کنند.

تخلیه در قالب‌های دستی یا خودکار موجود است که انعطاف‌پذیری را برای حذف راحت میعانات بر اساس الزامات کاربرد فراهم می‌کند.

این واحد دارای یک دستگیره تنظیم فشاری قفل‌شونده است که تنظیم فشار را هنگام فشار دادن به داخل قفل می‌کند و یک پوشش اختیاری مقاوم در برابر دستکاری، امنیت را افزایش می‌دهد. طراحی کاهنده آن امکان کاهش فشار پایین‌دست را حتی زمانی که سیستم مسدود است، فراهم می‌کند.

طراحی شیر متعادل به حداقل رساندن اثرات نوسانات فشار ورودی بر فشار خروجی کمک می‌کند و تنظیم فشار پایدار و قابل اعتماد را تضمین می‌کند.

پورت‌های گیج تمام جریان با اندازه 1/8" ISO Rc امکان نظارت دقیق بر فشار را بدون محدود کردن جریان هوا فراهم می‌کنند. نگهداری با یک کاسه اتصال سریع رها شونده که امکان برداشتن سریع کاسه را برای تعویض عنصر فیلتر و نگهداری بدون نیاز به ابزار فراهم می‌کند، آسان‌تر می‌شود.

این فیلتر و رگولاتور می‌تواند نرخ جریان بالایی تا 100 dm³/s (212 SCFM) را مدیریت کند که برای کاربردهای پنوماتیک چالش‌برانگیز مناسب است. فشار خروجی را می‌توان در طیف وسیعی از 0.3 تا 10 بار تنظیم کرد، با حداکثر فشار ورودی تا 17 بار در نسخه‌های کاسه فلزی.

این محصول با کاسه پلی‌کربنات که دید 360 درجه از سطوح میعانات را با محافظ فلزی برای محیط‌های خشن ارائه می‌دهد، یا کاسه آلیاژ آلومینیوم بادوام با لنز نشانگر سطح مایع منشور، موجود است. هر دو نسخه از دماهای عملیاتی از -34 درجه سانتی‌گراد تا +80 درجه سانتی‌گراد پشتیبانی می‌کنند.

پارامترهای فنی:

کاربردها:

سفارشی‌سازی:

Norgren خدمات جامع سفارشی‌سازی محصول را برای روان‌کننده فیلتر رگولاتور پنوماتیک، مدل B74G-4GK-AP3-RMN، ارائه می‌دهد که برای برآورده کردن نیازهای صنعتی خاص شما طراحی شده است. این محصول به عنوان یک کاهنده فشار قابل اعتماد و یک جزء کلیدی در سری واحدهای تصفیه منبع هوا FESTO B74G، عملکرد بهینه را در پردازش منبع هوا تضمین می‌کند.

این پردازشگر منبع هوای کاهنده فشار با مواد بدنه آلیاژ آلومینیوم با کیفیت بالا ساخته شده و با استانداردهای CE گواهی شده است، برای دوام و قابلیت اطمینان ساخته شده است. مشتریان می‌توانند از اندازه‌های مختلف پورت از جمله G1/2 و G3/4 انتخاب کنند و بین انواع تخلیه دستی یا خودکار برای مطابقت با الزامات کاربرد خود انتخاب کنند.

الاستومرهای مورد استفاده، لاستیک کلروپرن (CR) و لاستیک نیتریل (NBR)، آب‌بندی و مقاومت عالی را ارائه می‌دهند و طول عمر و کارایی واحد را افزایش می‌دهند. با حداقل مقدار سفارش فقط 1 واحد و گزینه‌های بسته‌بندی انعطاف‌پذیر، از جمله بسته‌بندی کارتن طبق الزامات مشتری، Norgren تدارکات و تحویل راحت را تضمین می‌کند.

قیمت‌گذاری قابل مذاکره است تا ملاحظات بودجه‌های مختلف را در بر گیرد و شرایط پرداخت شامل T/T، Western Union و Paypal برای راحتی مشتری است. با قابلیت تأمین 5000 قطعه در ماه و زمان تحویل 1-7 روز کاری پس از پرداخت، Norgren تحویل به موقع سفارشات از چین را تضمین می‌کند.

سری B74G روان‌کننده فیلتر رگولاتور پنوماتیک Norgren را انتخاب کنید تا یک کاهنده فشار با کیفیت بالا را در واحد تصفیه منبع هوای FESTO خود ادغام کنید و سیستم پردازش منبع هوای خود را با یک راه‌حل قابل اعتماد و قابل سفارشی‌سازی بهینه کنید.

پشتیبانی و خدمات:

واحدهای روان‌کننده فیلتر رگولاتور پنوماتیک (FRL) ما برای اطمینان از تأمین هوای تمیز، تنظیم شده و روان برای سیستم‌های پنوماتیک طراحی شده‌اند و عملکرد را بهبود می‌بخشند و عمر تجهیزات شما را افزایش می‌دهند.

برای عملکرد بهینه، عنصر فیلتر را به طور منظم بررسی و نگهداری کنید تا از گرفتگی جلوگیری شود و از فیلتراسیون هوای کارآمد اطمینان حاصل شود. عنصر فیلتر را در صورت نیاز بر اساس محیط عملیاتی و توصیه‌های سازنده تعویض کنید.

رگولاتور باید طبق الزامات سیستم شما به تنظیم فشار دلخواه تنظیم شود. تنظیم فشار را به صورت دوره‌ای تأیید کنید تا عملکرد مداوم سیستم حفظ شود.

روان‌کننده باید با روغن پنوماتیک مناسب پر شود تا روان‌کاری کافی به اجزای پایین‌دست ارائه شود. سطح روغن را به طور منظم نظارت کرده و در صورت لزوم دوباره پر کنید تا از کارکرد خشک و سایش زودرس جلوگیری شود.

نصب باید مطابق با جهت جریان مشخص شده روی واحد انجام شود و از اتصال صحیح به منبع هوا و تجهیزات پایین‌دست اطمینان حاصل شود. از قرار گرفتن در معرض دماهای شدید و محیط‌های خورنده برای حفظ یکپارچگی محصول خودداری کنید.

در صورت بروز مشکلات عملکردی، واحد FRL را برای تجمع کثیفی، مهر و موم‌های آسیب‌دیده یا نشتی بررسی کنید و در صورت لزوم تمیز کردن یا تعویض قطعات را انجام دهید. همیشه قبل از انجام هرگونه نگهداری، سیستم را از فشار خارج کنید.

برای رویه‌های نگهداری دقیق و راهنمایی عیب‌یابی، به دفترچه راهنمای محصول ارائه شده با واحد FRL خود مراجعه کنید.
