توضیحات محصول:

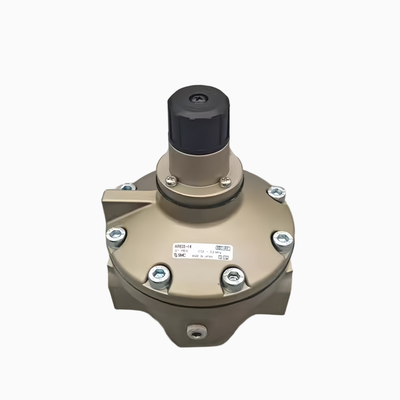

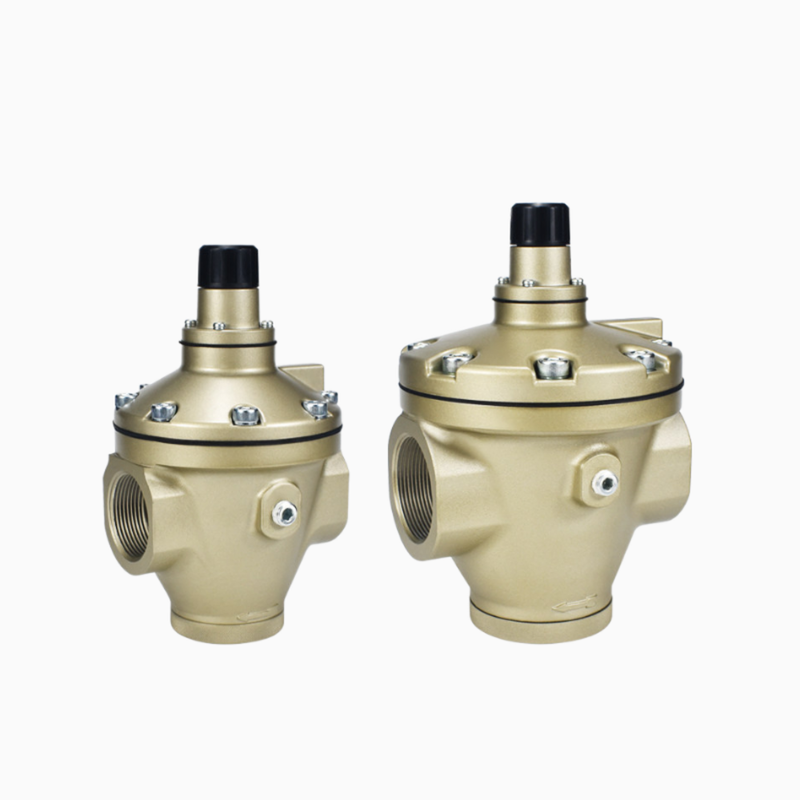

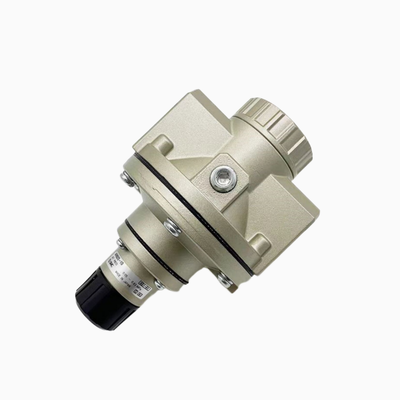

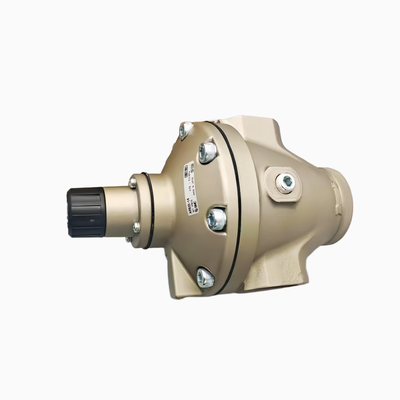

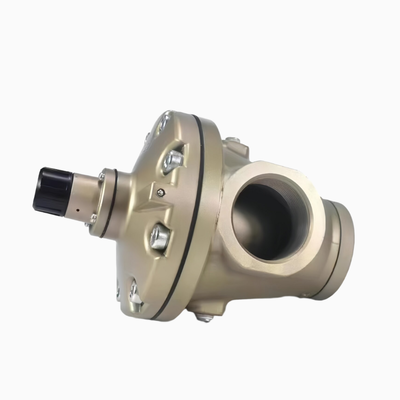

سری AR425 تا AR935 SMC خطی از رگولاتورهای فشار هوای داخلی با کنترل پایلوت و تخلیه کننده را نشان می دهد. این دستگاه ها به طور خاص برای سیستم های هوای فشرده صنعتی سنگین مهندسی شده اند که در آن حفظ فشار خروجی پایدار همراه با ظرفیت جریان بالا حیاتی است. برخلاف رگولاتورهای با عملکرد مستقیم، این مدل های با کنترل پایلوت از هوای ورودی خود برای کنترل شیر اصلی استفاده می کنند. این رویکرد طراحی، دقت تنظیم فشار برتر، مشخصات جریان روان تر را تضمین می کند و نوسانات فشار خروجی را هنگام تغییر فشار ورودی کاهش می دهد.
این محدوده محصول شامل 12 شماره قطعه محبوب در چهار زیرمجموعه مختلف است: AR625، AR635، AR825 و AR835. این رگولاتورها با اندازه پورت از Rc 3/4 اینچ تا Rc 1-1/2 اینچ عرضه می شوند. دو محدوده فشار موجود برای انطباق با کاربردهای مختلف وجود دارد: محدوده 0.05 تا 0.83 مگاپاسکال (معروف به نوع 25) و محدوده پایین تر 0.02 تا 0.2 مگاپاسکال (نوع فشار پایین 35). مدل های با برچسب "G" مجهز به گیج فشار پنل هستند و یک براکت نصب اختیاری، B25P، می تواند برای راحتی نصب اضافه شود.
تنوع و قابلیت اطمینان این رگولاتورهای فشار هوا باعث کاربرد گسترده آنها در محیط های صنعتی متعدد می شود. کاربردهای رایج شامل ایستگاه های کمپرسور، خطوط لوله هوای فشرده مرکزی، خطوط تولید خودکار، دستکاری کننده های پنوماتیک و بسته های ماشین آلات OEM است. ساختار مستحکم و قابلیت های کنترل دقیق آنها را به یک جزء ضروری برای اطمینان از عملکرد کارآمد و پایدار در محیط های هوای فشرده پرتقاضا تبدیل می کند.
ویژگی ها:
این رگولاتور دارای طراحی با کنترل پایلوت است که فشار خروجی بسیار پایدارتری را در مقایسه با رگولاتورهای با عملکرد مستقیم تضمین می کند. این رگولاتور تحت تأثیر نوسانات فشار ورودی قرار نمی گیرد و حتی در شرایط متغیر عملکردی ثابت را ارائه می دهد.
این رگولاتور مجهز به مکانیزم تخلیه داخلی است و فشار خروجی اضافی را به طور خودکار به اتمسفر تخلیه می کند. این عملکرد به حفظ فشار خط پایین دست ثابت کمک می کند و ایمنی و قابلیت اطمینان را افزایش می دهد.
بدنه رگولاتور از آلومینیوم دایکاست ساخته شده است که شامل یک کلاهک و محفظه محافظ است. این طراحی نه تنها رگولاتور را سبک می کند، بلکه اتلاف حرارت عالی را نیز ارائه می دهد و آن را برای استفاده در محیط های پرتقاضای کف کارخانه ایده آل می کند.
دو محدوده فشار قابل تنظیم برای انطباق با کاربردهای مختلف موجود است: 0.05 تا 0.83 مگاپاسکال (مدل 25) و 0.02 تا 0.2 مگاپاسکال (مدل 35، یک نوع دقت فشار پایین). این انعطاف پذیری امکان کنترل دقیق فشار عملیاتی را بر اساس نیازهای خاص فراهم می کند.
این رگولاتور از اندازه های پورت متعدد از جمله 3/4 اینچ، 1 اینچ، 1-1/4 اینچ و 1-1/2 اینچ پشتیبانی می کند. علاوه بر این، گزینه های رزوه مانند رزوه های Rc (PTF)، NPT (F) و G بنا به درخواست برای انطباق با الزامات مختلف لوله کشی ارائه می شوند.
برای بهبود قابلیت استفاده، یک گیج فشار اختیاری (که با پسوند G، از سری G46 مشخص می شود) و یک براکت نصب (مدل B25P) در دسترس هستند. این لوازم جانبی خوانش فشار محلی واضح را ارائه می دهند و نصب مجدد آسان را تسهیل می کنند.
برای جلوگیری از تنظیمات تصادفی و حفظ فشارهای تنظیم شده، یک پیچ قفل کننده روی دسته تنظیم کننده گنجانده شده است. این ویژگی تضمین می کند که رگولاتور پس از نهایی شدن تنظیمات آن، به طور ایمن کالیبره باقی می ماند.
پارامترهای فنی:
| مورد |
AR625 / AR825 (محدوده بالا) |
AR635 / AR835 (محدوده پایین) |
| سیال |
هوا |
هوا |
| حداکثر فشار عملیاتی |
1.0 مگاپاسکال |
1.0 مگاپاسکال |
| فشار اثبات |
1.5 مگاپاسکال |
1.5 مگاپاسکال |
| محدوده فشار تنظیم شده |
0.05 تا 0.83 مگاپاسکال |
0.02 تا 0.2 مگاپاسکال |
| ساختار |
داخلی با کنترل پایلوت، نوع تخلیه کننده (هوای پایلوت همیشه در حال نشت است) |
همان |
| دمای محیط / سیال |
-5 تا 60 درجه سانتیگراد (بدون یخ زدگی) |
-5 تا 60 درجه سانتیگراد (بدون یخ زدگی) |
| پورت گیج فشار |
1/4 اینچ |
1/4 اینچ |
| مصرف هوا (سوراخ تخلیه) |
5 لیتر در دقیقه (ANR) در حداکثر فشار |
5 لیتر در دقیقه (ANR) در حداکثر فشار |
| جنس بدنه |
آلومینیوم دایکاست |
آلومینیوم دایکاست |
| فنر تنظیم کننده / شیر |
سیم فولادی 1 / فولاد ضد زنگ |
سیم فولادی 1 / فولاد ضد زنگ |
| جنس دسته |
ABS |
ABS |
| وزن — AR625/635 |
1.1 کیلوگرم |
1.1 کیلوگرم |
| وزن — AR825/835 |
2.5 کیلوگرم |
2.5 کیلوگرم |
کاربردها:
ایستگاه های کمپرسور هوا و واحدهای FRL (فیلتر-رگولاتور-روان کننده) مرکزی نقش حیاتی در حفظ تامین هوای تمیز و تنظیم شده برای کاربردهای صنعتی مختلف ایفا می کنند.
تنظیم فشار شاخه برای خطوط مونتاژ خودکار، بسته بندی و انتقال، تضمین کننده عملکرد بهینه و ایمنی در طول فرآیند تولید، ضروری است.
عملگرهای پنوماتیک، از جمله سیلندرهای هوا، گریپرها، چاک های پنوماتیک و مولدهای خلاء، اجزای پرکاربردی هستند که کنترل حرکت دقیق و کارآمد را در سیستم های متعدد ارائه می دهند.
ابزارهای مختلف ماشین کاری، کابین های جوشکاری، ایستگاه های رنگ پاش، نقاط دمنده هوا و پاکسازی از فناوری پنوماتیک برای دستیابی به عملکردی قابل اعتماد و ثابت استفاده می کنند.
ماشین آلات OEM در صنایعی مانند غذا و نوشیدنی، نساجی، الکترونیک، نیمه هادی و بسته بندی از راه حل های پنوماتیک سفارشی شده که متناسب با نیازهای خاص آنها طراحی شده اند، بهره زیادی می برند.
کاهش فشار ثانویه و کنترل دقیق، عملکردهای حیاتی در خطوط اصلی هوای مرکزی با جریان بالا برای حفظ پایداری و دقت سیستم هستند.
