توضیحات محصول:

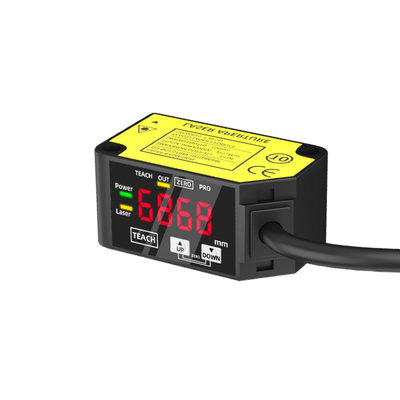

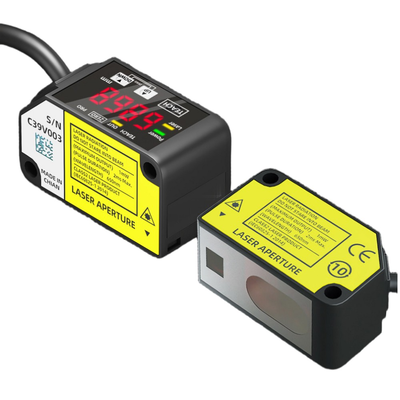

سری HG-C شامل سنسورهای جابجایی لیزری CMOS فشرده است که به طور خاص برای ارائه اندازه‌گیری‌های فاصله و موقعیت پایدار و بسیار دقیق در حوزه اتوماسیون صنعتی طراحی شده‌اند. این سنسورها یک سیستم نوری لیزری CMOS را با یک آینه یکپارچه ترکیب می‌کنند که امکان پروفیل بدنه باریک را بدون به خطر انداختن دقت معمول سنسورهای جابجایی اختصاصی فراهم می‌کند. علاوه بر این، آنها دارای یک نمایشگر دیجیتال 7 قسمتی هستند که فواصل اندازه‌گیری شده را مستقیماً بر حسب میلی‌متر نمایش می‌دهد و تأیید خوانش‌ها و تنظیم مقادیر آستانه را برای اپراتورها بدون نیاز به دستگاه‌های برنامه‌نویسی خارجی آسان می‌کند.

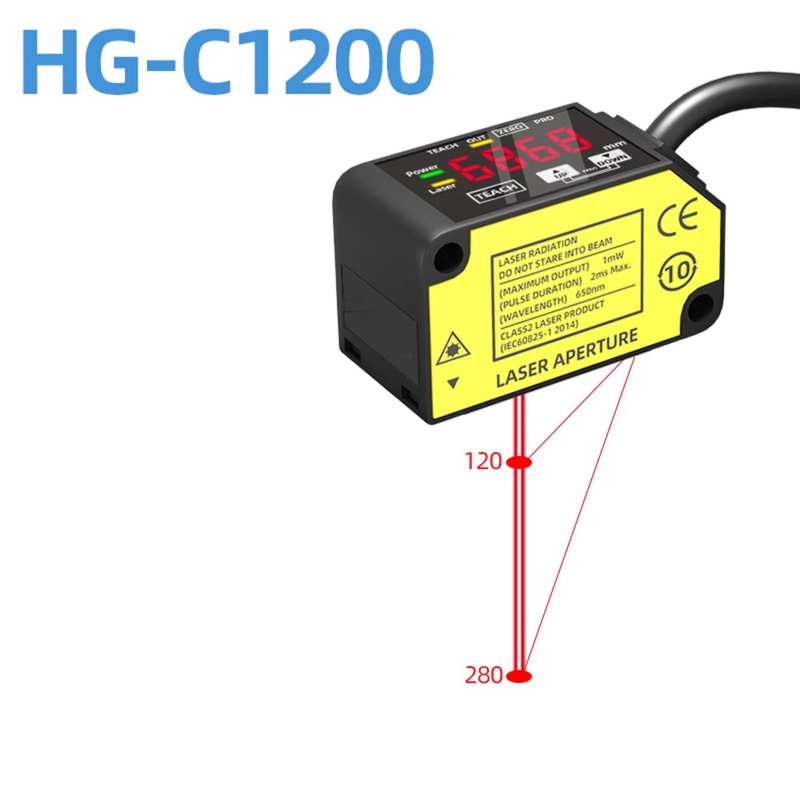

خط تولید پنج فاصله مرکزی اندازه‌گیری مختلف را ارائه می‌دهد: 30 میلی‌متر، 50 میلی‌متر، 100 میلی‌متر، 200 میلی‌متر و 400 میلی‌متر. بسته به مدل خاص، محدوده‌های اندازه‌گیری از ±5 میلی‌متر تا ±200 میلی‌متر متغیر است، در حالی که تکرارپذیری از 10 میکرومتر تا 800 میکرومتر است. مشخصات خطی بودن ±0.1% مقیاس کامل برای مدل‌های 30 میلی‌متر، 50 میلی‌متر و 100 میلی‌متر، و ±0.2% یا ±0.3% مقیاس کامل برای مدل‌های طراحی شده برای فواصل طولانی‌تر است. این سنسورها گزینه‌های خروجی متعددی را ارائه می‌دهند، از جمله ولتاژ آنالوگ (0-5 ولت)، جریان آنالوگ (4-20 میلی‌آمپر)، و همچنین خروجی‌های کنترل کلکتور باز NPN یا PNP، همگی با حالت‌های قابل انتخاب Light-ON یا Dark-ON.
سنسورهای سری HG-C که در یک محفظه فشرده با درجه حفاظت IP67 قرار گرفته‌اند، برای کارکرد مطمئن در دماهای بین -10 درجه سانتیگراد تا +45 درجه سانتیگراد ساخته شده‌اند. آنها همچنین مقاومت قوی در برابر لرزش و ضربه از خود نشان می‌دهند و آنها را برای محیط‌های صنعتی چالش‌برانگیز مناسب می‌سازد. تغذیه این سنسورها نیازمند منبع تغذیه 12-24 ولت DC است، با مصرف جریان کم 40 میلی‌آمپر یا کمتر در 24 ولت DC. کاربران می‌توانند از بین سه زمان پاسخ قابل انتخاب یکی را انتخاب کنند: 1.5 میلی‌ثانیه، 5 میلی‌ثانیه یا 10 میلی‌ثانیه. گواهینامه‌های انطباق موجود برای مدل‌های مختلف شامل CE، UKCA، FDA و UL/c-UL است.
ویژگی‌ها:
طراحی نوری CMOS فشرده شامل یک آینه داخلی است که عمق سنسور را به طور موثر کاهش می‌دهد بدون اینکه دقت مورد انتظار از سنسورهای جابجایی را به خطر بیندازد. این ویژگی نوآورانه امکان دستگاهی ساده‌تر را در حالی که دقت اندازه‌گیری بالا حفظ می‌شود، فراهم می‌کند.

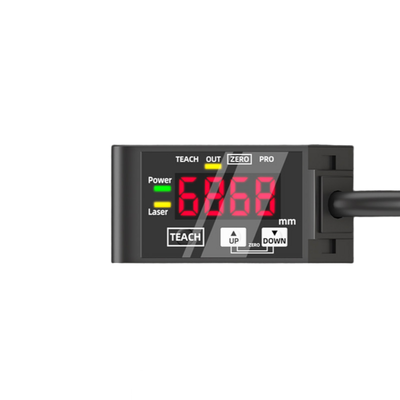

اندازه‌گیری‌ها به راحتی از طریق نمایشگر دیجیتال 7 قسمتی بر حسب میلی‌متر نمایش داده می‌شوند. این خوانش مستقیم فرآیند تنظیم آستانه‌ها را ساده می‌کند و امکان تأیید سریع در محل فواصل اندازه‌گیری شده را فراهم می‌کند و کارایی کاربر را افزایش می‌دهد.
دستگاه از چندین محدوده اندازه‌گیری پشتیبانی می‌کند و فواصل مرکزی 30، 50، 100، 200 و 400 میلی‌متر را ارائه می‌دهد. این گزینه‌ها فواصل اندازه‌گیری از ±5 میلی‌متر تا ±200 میلی‌متر را پوشش می‌دهند و سنسور را برای کاربردهای مختلف همه‌کاره می‌سازند.
تکرارپذیری بالا یک ویژگی کلیدی است، با دقتی از 10 میکرومتر در مدل HG-C1030 شروع می‌شود و تا 800 میکرومتر در HG-C1400 در فواصل بین 200 تا 400 میلی‌متر ادامه می‌یابد. این امر نتایج اندازه‌گیری سازگار و قابل اعتماد را تضمین می‌کند.
برای ادغام و مقیاس‌بندی داده‌های خارجی، خروجی‌های آنالوگ دوگانه ارائه شده است، شامل خروجی‌های ولتاژ 0-5 ولت و جریان 4-20 میلی‌آمپر. این خروجی‌ها اتصال انعطاف‌پذیر با سایر ابزارها و سیستم‌های کنترل را تسهیل می‌کنند.
زمان پاسخ سنسور در بین سه گزینه قابل انتخاب است: 1.5 میلی‌ثانیه، 5 میلی‌ثانیه و 10 میلی‌ثانیه. این ویژگی به کاربران اجازه می‌دهد تا بین سرعت اندازه‌گیری و پایداری عملیاتی بر اساس نیازهای خاص خود تعادل برقرار کنند.
خروجی کنترل با در نظر گرفتن همه‌کاره بودن و ایمنی طراحی شده است و خروجی ترانزیستور کلکتور باز NPN یا PNP را ارائه می‌دهد. کاربران می‌توانند بین حالت‌های Light-ON یا Dark-ON انتخاب کنند و خروجی شامل حفاظت از اتصال کوتاه برای دوام بیشتر است.
ساخته شده برای مقاومت در برابر محیط‌های صنعتی چالش‌برانگیز، سنسور دارای درجه IP67 است که تضمین می‌کند هم در برابر گرد و غبار مقاوم است و هم در برابر آب مقاوم است و برای عملکرد قابل اعتماد در شرایط سخت مناسب است.
انطباق با طیف گسترده‌ای از گواهینامه‌ها، استانداردهای کیفیت و ایمنی سنسور را برجسته می‌کند. اینها شامل CE (EMC/RoHS)، UKCA، انطباق با اطلاعیه لیزر FDA و شناسایی UL/c-UL است.
علاوه بر این، دستگاه کم مصرف است و 40 میلی‌آمپر یا کمتر در 24 ولت DC و 65 میلی‌آمپر یا کمتر در 12 ولت DC مصرف می‌کند و آن را برای کاربردهایی که مصرف کم انرژی حیاتی است، مناسب می‌سازد.
پارامترهای فنی:
| خروجی آنالوگ |
0-5 ولت ولتاژ / 4-20 میلی‌آمپر جریان |
| زمان پاسخ |
1.5 / 5 / 10 میلی‌ثانیه قابل انتخاب |
| تکرارپذیری |
10 میکرومتر، 30 میکرومتر، 70 میکرومتر، 200 میکرومتر، 800 میکرومتر |
| محدوده اندازه‌گیری |
±5 میلی‌متر، ±15 میلی‌متر، ±35 میلی‌متر، ±80 میلی‌متر، ±200 میلی‌متر |
| کلاس حفاظت |
IP67 |
| ولتاژ تغذیه |
12-24 ولت DC ±10% |
| فاصله مرکزی اندازه‌گیری |
30 میلی‌متر، 50 میلی‌متر، 100 میلی‌متر، 200 میلی‌متر، 400 میلی‌متر |
| خروجی کنترل |
کلکتور باز NPN (نسخه‌های PNP موجود است)، سازگار با کنتاکتور موتور، کنتاکتور، کنتاکتور |
کاربردها:
تشخیص موقعیت و حضور برای تأیید تحویل و قرارگیری دقیق قطعات کار بر روی ربات‌های انتقال و ایستگاه‌های مونتاژ ضروری است. این تضمین می‌کند که هر جزء قبل از شروع مرحله بعدی تولید به درستی قرار گرفته است.
بررسی ارتفاع پشته و تعداد شامل اندازه‌گیری ارتفاع اقلام پشته شده یا تأیید تعداد لایه‌ها در طول فرآیندهای جابجایی مواد است. این به حفظ سازگاری و دقت در خطوط موجودی و مونتاژ کمک می‌کند.
بازرسی ضخامت و ابعاد نقش مهمی در تولید با امکان اندازه‌گیری خطی قطعات، ورق‌ها و اجزای مختلف ایفا می‌کند. این فرآیند تضمین می‌کند که تمام اقلام الزامات ابعادی مشخص شده را برآورده می‌کنند.
نظارت بر جابجایی بازخورد بی‌درنگ برای مراحل موقعیت‌یابی، پرس‌ها و تجهیزات شکل‌دهی را فراهم می‌کند. این نظارت مداوم امکان تنظیمات دقیق در طول عملیات را فراهم می‌کند و دقت و کارایی کلی را افزایش می‌دهد.
کنترل کیفیت از طریق بازرسی‌های رفت/نیست (go/no-go) که از تنظیمات آستانه بر اساس خوانش‌های فاصله دیجیتال استفاده می‌کنند، حاصل می‌شود. این روش ارزیابی‌های سریع و قابل اعتماد را برای حفظ استانداردهای بالای محصول تسهیل می‌کند.
سیستم‌های هدایت ربات از بازخورد فاصله آنالوگ بهره می‌برند که از کاربردهای برداشت و قرار دادن (pick-and-place) و جابجایی خودکار پشتیبانی می‌کند. با ارائه داده‌های موقعیت‌یابی دقیق، این بازخورد عملکرد و قابلیت اطمینان عملیات رباتیک را بهبود می‌بخشد.
