توضیحات محصول:

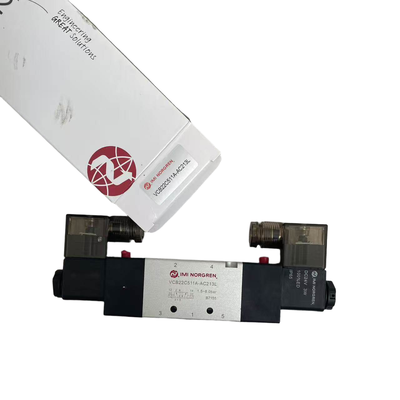

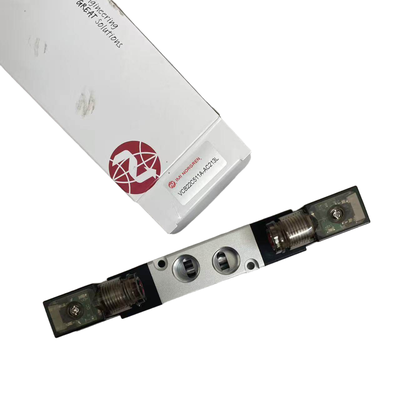

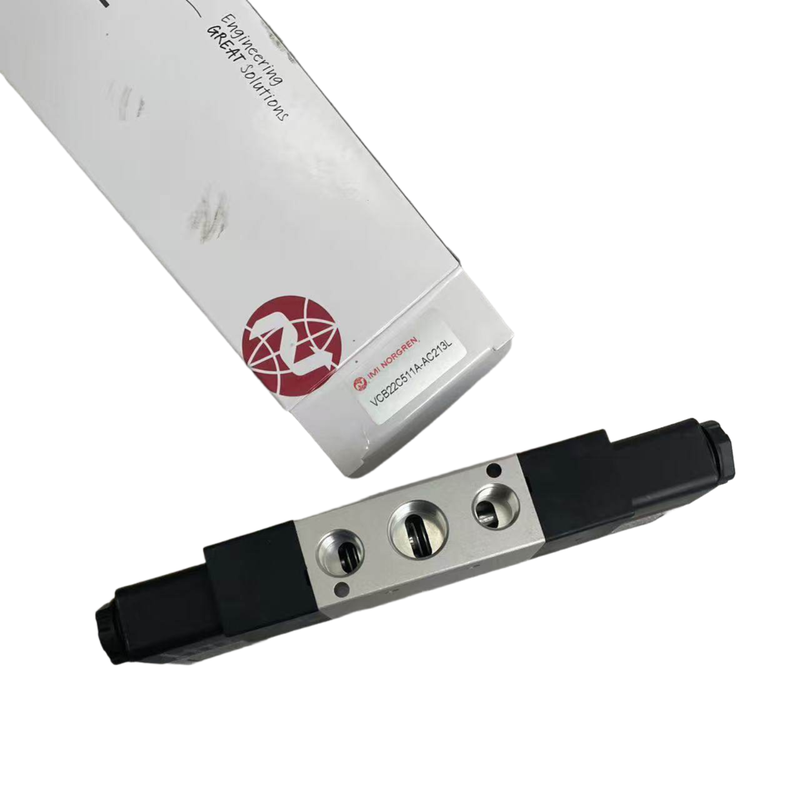

سری IMI Norgren VCB22 یک دریچه اسپول با عملکرد بالا است که برای ارائه توابع کنترل جهت متنوع از جمله پیکربندی های 3/2, 5/2 و 5/3 طراحی شده است.این به طیف گسترده ای از نیازهای اتوماسیون پنوماتیک صنعتی پاسخ می دهد، که آن را به یک جزء ضروری برای کاربردهای مختلف تبدیل می کند.
این سری دارای یک محفظه آلومینیومی فشرده است که شامل چراغ های شاخص LED استاندارد برای نظارت آسان بر وضعیت است.امکان عملکرد کارآمدشیرها از جریان 245 تا 3350 لیتر در دقیقه پشتیبانی می کنند و به طور موثر نیازهای مدار پنوماتیک را از تنظیمات کوچک تا سیستم های جریان بالا برآورده می کنند.
سری VCB22 در چهار عرض دریچه مختلف 18mm، 22mm، 27mm و 34mm ارائه می شود که دارای اندازه های مختلف پورت مانند M5 ، G1 / 8 ، G1 / 4 ، G3 / 8 و G1 / 2 است.این سری از گزینه های نصب NAMUR پشتیبانی می کند.، انعطاف پذیری در نصب را فراهم می کند. طراحی سیستم زیر پایه آن، مونتاژ ساده را تسهیل می کند و فرآیندهای نگهداری را ساده می کند.
به دلیل طراحی قوی و سازگاری آن، سری VCB22 به طور معمول در صنایع متعددی از جمله ماشین آلات بسته بندی، تولید خودرو، پردازش مواد غذایی و نوشیدنی،تجهیزات نساجی، پردازش شیمیایی و اتوماسیون عمومی صنعتی.
ویژگی ها:
کیفیت برتر را با دریچه های سولینوئید صنعتی اصیل IMI Norgren تجربه کنید، یک نام قابل اعتماد در صنعت.این شیرها طراحی شده اند تا عملکرد قابل اعتماد و دوام را برای کاربردهای مختلف صنعتی ارائه دهند..
آنها در پیکربندی های کنترل جهت متعدد از جمله انواع 3/2, 5/2 و 5/3 ارائه می دهند، راه حل های متنوعی را برای پاسخگویی به نیازهای کنترل خاص شما فراهم می کنند.شما می توانید از چهار عرض دریچه های متمایز انتخاب کنید: 18mm (نوع A) ، 22mm (نوع B) ، 27mm (نوع C) ، و 34mm (نوع D) ، اطمینان از یک تناسب کامل برای تنظیم شما.
این شیرها طیف گسترده ای از گزینه های پورت مانند M5 ، G1 / 8 ، G1 / 4 ، G3 / 8 و G1 / 2 ، همراه با پورت های استاندارد NAMUR G1 / 4 و G3 / 8 را برای پاسخگویی به نیازهای اتصال مختلف ارائه می دهند.این انعطاف پذیری باعث می شود که آنها در سیستم های مختلف سازگار شوند..
با ظرفیت جریان بالا از 245 تا 3350 لیتر در دقیقه با فشار ورودی 6 بار (و کاهش فشار 1 بار)این دریچه های سولینوئید قادر به مدیریت شرایط جریان سخت به طور موثر هستند.
هر دریچه مجهز به یک چراغ شاخص LED استاندارد برای تایید آسان بصری وضعیت قدرت است.گنجاندن یک فشار و چرخش دستی برطرف اجازه می دهد تا برای راه اندازی مستقیم و عملیات نگهداری بدون دردسر.
این دریچه ها برای استفاده مداوم طراحی شده اند و دارای 100٪ قابلیت کار هستند و عملکرد قابل اعتماد را در طول دوره های کار طولانی مدت تضمین می کنند.کلاس حفاظت IP65 آنها را برای محیط های صنعتی خشن مناسب می کندمقاومت در برابر ورودی گرد و غبار و آب
محفظه آلومینیومی قوی اما سبک وزن دوام را افزایش می دهد در حالی که وزن کلی را قابل کنترل نگه می دارد. مهر و موم های NBR برای بهینه سازی عملکرد در برنامه های هوا فشرده مورد استفاده قرار می گیرند.تضمین مهر و موم موثر و طول عمر.
نصب به لطف سیستم نصب زیر پایه ساده شده است که ترتیب لوله را ساده می کند و از مونتاژ مانیفول پشتیبانی می کند.یک منبع هوایی خلبان داخلی نیاز به یک خلبان خارجی را از بین می برد، کاهش پیچیدگی و زمان نصب.
دریچه ها با تحمل ولتاژ ±10٪، تغییرات قدرت صنعتی را در بر می گیرند و عملکرد پایدار را با وجود نوسانات تضمین می کنند.مشتریان می توانند بین مدل های یک سولناید (بازگشت به بهار) یا انواع سولناید دوگانه انتخاب کنند.، با توجه به ترجیحات کنترل آنها.
برای دریچه های جهت دار 5/3، سه عملکرد مرکزی در دسترس هستند: تمام پورت های مسدود شده (APB) ، مرکز باز خروجی (COE) و مرکز باز فشار (COP) ،فراهم کردن انعطاف پذیری کنترل اضافی برای مدارهای پنوماتیک پیچیده.
پارامترهای فنی:
| برند |
IMI Norgren |
| وظایف |
3/2 NO، 3/2 NC، 5/2, 5/3 APB، 5/3 COE، 5/3 COP |
| منابع آزمایشی |
داخلی |
| فشار عملیاتی |
1.5 تا 8 بار |
| دمای محیط / محیط |
-5°C تا +70°C |
| نرخ جریان |
۲۴۵ تا ۳۳۵۰ لیتر/دقیقه |
| سری |
VCB22 |
| متوسط |
هوا فشرده شده، فیلتر شده به 40 μm، روان یا بدون روان |
| گزینه های ولتاژ |
24VDC، 24VAC، 110VAC، 220VAC، 240VAC |
| نوع شیر |
دریچه اسپول سوئیلی |
کاربردها:
دریچه های سولینوئید سری Norgren VCB22 کاربرد گسترده ای در طیف وسیعی از بخش های صنعتی دارند.طراحی قوی و قابلیت های گوناگون آنها را برای بسیاری از وظایف کنترل پنوماتیک ایده آل می کند.
در صنعت ماشین آلات بسته بندی، این دریچه ها برای کنترل محرک های پنوماتیک درگیر در بسته بندی مواد غذایی، تشکیل کارتن و عملیات خط پر کردن ضروری هستند.عملکرد قابل اعتماد آنها اطمینان از روند بسته بندی بدون مشکل و کارآمد را تضمین می کند.
بخش تولید خودرو به سری VCB22 برای تغییر مدار هوا در لوازم جوش ، خطوط مونتاژ و سلول های کاری رباتیک تکیه می کند.این دریچه ها به جریان کار دقیق و خودکار تولید کمک می کنند.
در صنعت مواد غذایی و نوشیدنی، شیر های سولینوئید برای اتوماسیون کنترل تجهیزات پر کردن، ماشین های برچسب گذاری و سیستم های مرتب سازی استفاده می شوند.کاربرد آنها در حفظ سرعت بالا و دقت در پردازش کمک می کند.
ماشین آلات نساجی نیز از سری VCB22 از طریق محرک های پنوماتیک برای دستگاه های تراش ، تجهیزات رنگ آمیزی و خطوط پردازش پارچه بهره مند می شوند.این امر باعث افزایش اتوماسیون و قابلیت اطمینان تولید نساجی می شود.
در زمینه های شیمیایی و داروسازی ، شیرها عایق پنوماتیک را در مدار مایعات کنترل فرآیند فراهم می کنند.برای اطمینان از عملکرد ایمن و موثر، هنگام استفاده از این دریچه ها در چنین محیط هایی، بررسی سازگاری رسانه ها مهم است..
صنایع الکترونیک و نیمه هادی از دریچه های سولناید VCB22 برای کنترل دقیق پنوماتیک در تجهیزات اتاق تمیز، مونتاژ PCB و سیستم های بازرسی استفاده می کنند.این امر از استانداردهای بالایی از تمیز و دقت در تولید پشتیبانی می کند.
برای اتوماسیون عمومی صنعتی، این شیرها کنترل جهت را در ماشین آلات مختلف مانند سیستم های بارگیری و تخلیه، ناقلات، آسانسورها و جداول چرخشی تسهیل می کنند.ادغام آنها به ساده سازی فرآیندهای صنعتی کمک می کند.
سری VCB22 همچنین برای کاربردهای NAMUR طراحی شده است، اجازه می دهد نصب مستقیم بر روی محرک های پنوماتیک از جمله سیلندرها و شیرهای کنترل مطابق با استانداردهای NAMUR،تضمین نصب استاندارد و ساده.
در نهایت، در سیستم های انبوه، دریچه ها از نصب متمرکز چند دریچه از طریق زیر پایه ها پشتیبانی می کنند، که پیکربندی های لوله های یکپارچه و کارآمد را در تنظیمات پنوماتیک پیچیده امکان پذیر می کند.
پشتیبانی و خدمات:
Norgren متعهد به ارائه پشتیبانی فنی استثنایی و خدمات برای محصولات شیر سولینوئید خود است.تیم تخصصی ما ارائه می دهد کمک جامع برای اطمینان از عملکرد بهینه و قابلیت اطمینان از دریچه های سولینوئید خود را در برنامه های کاربردی مختلف.
ما اسناد دقیق محصول را ارائه می دهیم، از جمله راهنماهای نصب، صفحات داده و دستورالعمل های نگهداری برای کمک به شما در درک و استفاده موثر از شیر های سولناید.تیم پشتیبانی فنی ما برای کمک به انتخاب محصول در دسترس است، رفع مشکل و حل هرگونه مشکل عملیاتی که ممکن است با آن روبرو شوید.
علاوه بر این، Norgren ارائه می دهد خدمات تعمیر و نگهداری برای افزایش طول عمر دریچه های سولینوئید خود را، اطمینان از حداقل زمان توقف و بهره وری پایدار.ما همچنین راه حل های سفارشی و مشاوره متناسب با نیازهای خاص صنعتی شما را ارائه می دهیم.
برای درخواست های بیشتر از پشتیبانی فنی و خدمات، لطفا به وب سایت Norgren مراجعه کنید یا با نماینده محلی Norgren خود تماس بگیرید.
بسته بندی و حمل:
شیر سولینوئید نورگرن با دقت بسته بندی شده تا حداکثر حفاظت را در طول حمل و نقل تضمین کند. هر شیر به طور جداگانه با ضد استاتیک بسته بندی شده است.بسته بندی مقاوم در برابر رطوبت برای جلوگیری از آسیب ناشی از عوامل زیست محیطیسپس محصول در یک جعبه کارتونی محکم و موجی با مواد مناسب برای جذب شوک و لرزش قرار می گیرد.
برای حمل و نقل، دریچه های سولینوئید بسته بندی شده با توجه به کنترل کیفیت سختگیرانه برای حفظ یکپارچگی محصول اداره می شوند.حمل و نقل به طور معمول از طریق خدمات کوری معتبر با ردیابی در دسترس برای اطمینان از تحویل به موقع و ایمن انجام می شودسفارشات عمده به طور ایمن برای به حداقل رساندن حرکت و آسیب های احتمالی در طول حمل و نقل پالتی شده است.
