توضیحات محصول:

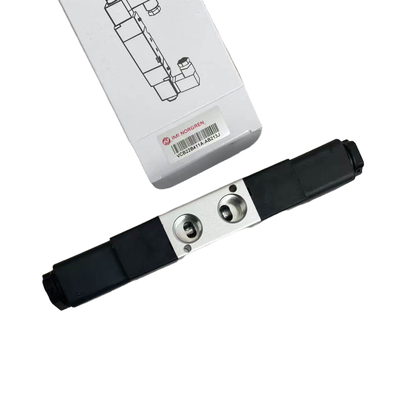

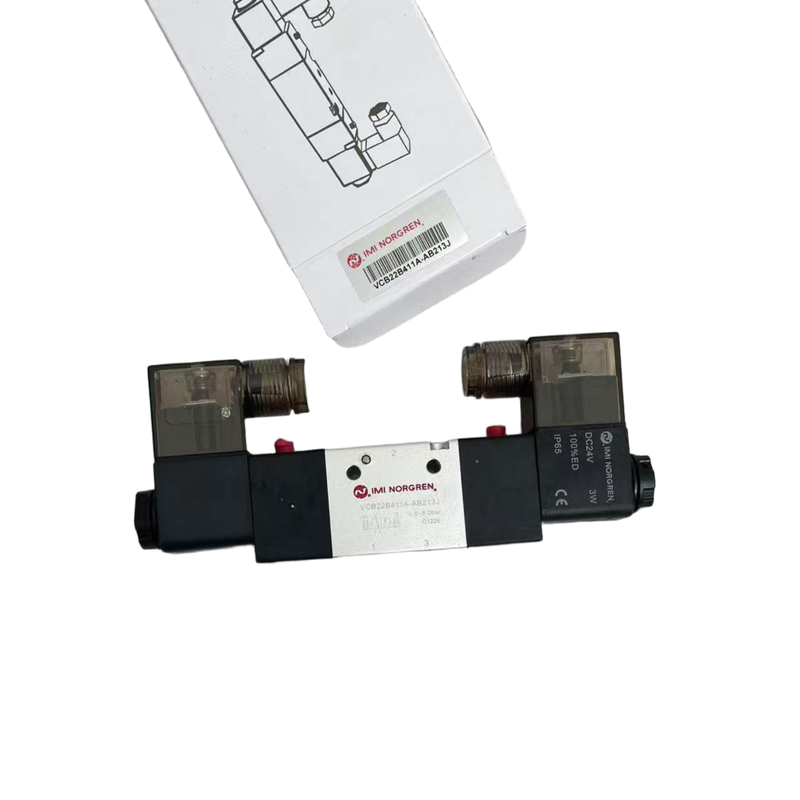

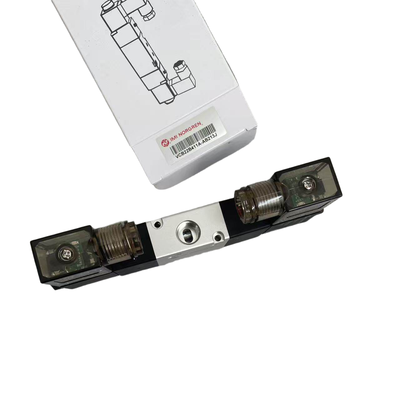

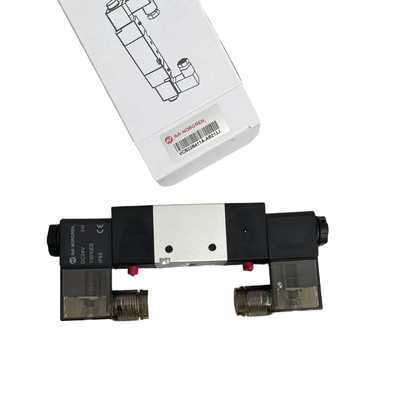

سری IMI Norgren VCB22 نشان دهنده یک دریچه اسپول با عملکرد بالا است که برای ارائه کنترل جهت دار قابل اعتماد با عملکردهای 3/2, 5/2 و 5/3 طراحی شده است.این تنوع آن را برای طیف گسترده ای از وظایف اتوماسیون پنوماتیک صنعتی مناسب می کند، تضمین عملکرد کارآمد در کاربردهای مختلف.
سری VCB22 با یک محفظه آلومینیومی فشرده طراحی شده است و شامل چراغ های شاخص LED استاندارد برای وضعیت عملیاتی واضح و یک منبع هوای داخلی برای افزایش عملکرد است.با ظرفیت جریان از 245 تا 3350 لیتر در دقیقه، این شیرها به طور کارآمد نیازهای مدار پنوماتیک را از تاسیسات کوچک تا سیستم هایی که نیاز به جریان بالا دارند، برآورده می کنند.
این سری در چهار عرض دریچه 18mm، 22mm، 27mm و 34mm در دسترس است و از چندین اندازه پورت از جمله M5، G1 / 8، G1 / 4، G3 / 8 و G1 / 2 پشتیبانی می کند.گزینه های نصب NAMUR را ارائه می دهدطراحی سیستم زیر پایه امکان مونتاژ ساده را فراهم می کند و روش های نگهداری را ساده می کند.
به دلیل عملکرد قوی و پیکربندی های متنوع، سری VCB22 به طور گسترده ای در صنایع مختلف مورد استفاده قرار می گیرد. کاربردهای معمول شامل ماشین آلات بسته بندی،تولید خودرو، پردازش مواد غذایی و نوشیدنی، عملیات تجهیزات نساجی، پردازش شیمیایی، و همچنین راه حل های اتوماسیون عمومی صنعتی.
ویژگی ها:
کشف صداقتIMI Norgrenاین شیرهای صنعتی با کیفیت قابل اعتماد شناخته شده اند. این شیرها برای برآورده کردن استانداردهای سختگیرانه صنعتی و اطمینان از عملکرد قابل اعتماد در کاربردهای مختلف طراحی شده اند.
دریچه ها در چندین پیکربندی کنترل جهت دار وجود دارند از جمله3/2, 5/2, و 5/3، ارائه قابلیت های گوناگون برای متناسب با نیازهای مختلف مدار پنوماتیک. علاوه بر این، آنها در چهار عرض دریچه متمایز موجود هستند: 18mm (نوع A) ، 22mm (نوع B) ، 27mm (نوع C) و 34mm (نوع D),برای طیف گسترده ای از اندازه های سیستم.
برای انعطاف پذیری اتصال، انتخاب گسترده ای از گزینه های بندر ارائه شده است.M5، G1/8، G1/4، G3/8 و G1/2، همراه با پورت های استاندارد NAMURG1/4وG3/8این تنوع، ادغام آسان را به سیستم های موجود تسهیل می کند.
این دریچه های سولینوئید دارای ظرفیت جریان بالایی هستند که از 245 تا 3350 لیتر در دقیقه با فشار ورودی 6 بار با کاهش فشار 1 بار است.این تضمین می کند کنترل جریان کارآمد در محیط های صنعتی سخت.
ویژگی های استاندارد شامل یکچراغ شاخص LEDکه به وضوح وضعیت قدرت شیر را نشان می دهد و آگاهی کاربر را افزایش می دهد.فشار و چرخش برای قفل کردن کنترل دستیمکانیزم ساده سازی وظایف راه اندازی و نگهداری.
این دریچه ها برای کار سخت طراحی شده اند100 درصد صلاحیت مستمر، که آنها را برای استفاده طولانی مدت بدون گرم شدن بیش از حد یا کاهش عملکرد مناسب می کند.درجه حفاظت IP65تا در شرایط سخت صنعتی مقاومت کند.
دریچه ها با یک سبک وزن اما قوی ساخته شده اندمحفظه آلومینیومیو استفادهمهر و موم های NBRبرای خدمات هوا فشرده بهینه شده است.سیستم نصب زیر پایهتنظیمات لوله را ساده تر می کند و از تجمع چندگانه پشتیبانی می کند و نصب را ساده می کند.
یک منبع هوایی داخلی برای کنترل کنترل هوا در آن وجود دارد که نیاز به یک منبع کنترل کننده خارجی را از بین می برد.تحمل ولتاژ ±10٪.
پیکربندی های موجود شامل هر دوسولناید تک (بازگشت بهار)وسولنوئید دوگانهبرای انواع دریچه های 5/3، سه عملکرد مرکزی مختلف ارائه می شود:تمام پورت ها مسدود شده (APB),مرکز باز خروجی (COE)وفشار باز مرکز (COP).
پارامترهای فنی:
| برند |
IMI Norgren |
| سری |
VCB22 |
| گزینه های ولتاژ |
24VDC، 24VAC، 110VAC، 220VAC، 240VAC |
| وظایف |
3/2 NO، 3/2 NC، 5/2, 5/3 APB، 5/3 COE، 5/3 COP |
| نرخ جریان |
۲۴۵ تا ۳۳۵۰ لیتر/دقیقه |
| متوسط |
هوا فشرده شده، فیلتر شده به 40 μm، روان یا بدون روان |
| منابع آزمایشی |
داخلی |
| دمای محیط / محیط |
-5°C تا +70°C |
| فشار عملیاتی |
1.5 تا 8 بار |
| نوع شیر |
دریچه اسپول سوئیلی |
کاربردها:
دریچه های سولینوئید سری Norgren VCB22 کاربردهای گسترده ای را در بخش های مختلف صنعتی پیدا می کنند.تنوع و قابلیت اطمینان آنها را به یک انتخاب ایده آل برای بسیاری از وظایف کنترل پنوماتیک تبدیل می کند.
در صنعت ماشین آلات بسته بندی، این دریچه ها برای مدیریت عملکرد پنوماتیک استفاده می شوند، که فرآیندهایی مانند بسته بندی مواد غذایی، شکل گیری کارتون و خطوط پر کردن را تسهیل می کند.بخش تولیدی خودرو از آنها برای تغییر مدار هوا در لوازم جوش استفاده می کند، خطوط مونتاژ و سلول های کاری رباتیک، افزایش بهره وری اتوماسیون.
صنعت مواد غذایی و نوشیدنی از این دریچه های سولینوئید بهره مند می شود و آنها را در سیستم های کنترل خودکار برای تجهیزات پر کردن، دستگاه های برچسب گذاری و عملیات دسته بندی قرار می دهد.در کنار اين، ماشین آلات نساجی از قابلیت های محرک پنوماتیک خود برای کار با دستگاه های تراش ، تجهیزات رنگ آمیزی و خطوط پردازش پارچه به طور موثر استفاده می کنند.
در زمینه تولید مواد شیمیایی و دارویی، دریچه های VCB22 جداسازی پنوماتیک را در مدار مایعات کنترل فرآیند فراهم می کنند.با این حال مهم است که قبل از استفاده، سازگاری رسانه را بررسی کنید.بخش الکترونیک و نیمه هادی برای حفظ استانداردهای بالا به کنترل دقیق پنوماتیک برای دستگاه های اتاق تمیز، مونتاژ صفحه مدار چاپی و سیستم های بازرسی متکی است.
فراتر از این صنایع، شیرها با ارائه کنترل جهت دار برای بارگذاری و تخلیه ماشین آلات، ناقلات، آسانسورها و جداول چرخشی به نیازهای عمومی اتوماسیون صنعتی خدمت می کنند.آنها همچنین با برنامه های NAMUR سازگار هستند، امکان نصب مستقیم بر روی محرک های پنوماتیک مانند سیلندر ها و شیرهای کنترل را مطابق با استانداردهای NAMUR فراهم می کند.
در نهایت، سری Norgren VCB22 برای سیستم های چندگانه مناسب است، اجازه می دهد تا نصب چند دریچه متمرکز از طریق زیر پایه ها، که پیکربندی های لوله های یکپارچه را ساده می کند.
پشتیبانی و خدمات:
دریچه های سولینوئید نورگرن قطعات دقیق طراحی شده برای کنترل جریان هوا، گاز یا مایعات در کاربردهای مختلف صنعتی هستند. برای اطمینان از عملکرد بهینه و طول عمر،ضروری است که از نصب توصیه شده پیروی کنید.، دستورالعمل های عملیات و نگهداری.
نصب باید توسط پرسنل واجد شرایط انجام شود، با رعایت تمام استانداردها و مقررات ایمنی قابل اجرا.بررسی اینکه مشخصات شیر با الزامات کاربرد مطابقت دارد، از جمله فشار، ولتاژ و سازگاری با رسانه ها. اطمینان حاصل کنید که شیر در جهت گیری صحیح نصب شده و تمام اتصالات امن و بدون نشت هستند.
در طول کار، دریچه سولینوئید را برای علائم فرسایش، صداهای غیرمعمول یا مشکلات عملکرد نظارت کنید.بازرسی و تمیز کردن منظم شیر و اجزای مرتبط می تواند از آلودگی جلوگیری کند و عملکرد قابل اعتماد را تضمین کنداز قرار گرفتن در معرض شرایط محیطی خشن فراتر از مشخصات نامی شیر اجتناب کنید.
روش های نگهداری شامل آزمایش دوره ای کویل الکتریکی، بررسی مقاومت کویل و بررسی مهر و براق ها و دیافراگم ها برای آسیب یا تخریب است.برای حفظ یکپارچگی محصول و پوشش گارانتی، تمام قطعات فرسوده یا آسیب دیده را با قطعات جایگزین Norgren اصلی جایگزین کنید..
اگر کمک فنی مورد نیاز باشد، Norgren خدمات پشتیبانی جامع را شامل راهنمایی در مورد عیب یابی، خدمات تعمیر و آموزش محصول می شود.استفاده از مراکز خدمات مجاز و منابع پشتیبانی تضمین می کند که شیر سولنویید شما به طور موثر کار می کند و نیازهای برنامه شما را برآورده می کند.
بسته بندی و حمل:
شیر سولینوئید نورگرن با دقت بسته بندی شده تا حداکثر حفاظت را در طول حمل و نقل تضمین کند. هر شیر به طور جداگانه با ضد استاتیک بسته بندی شده است.بسته بندی مقاوم در برابر رطوبت برای جلوگیری از آسیب و خوردگیسپس محصول در یک جعبه محکم و سفارشی با مواد مناسب برای جذب شوک و ارتعاش قرار می گیرد.
برای حمل و نقل، دریچه های سولناید نورگرن به طور ایمن در جعبه های محکم شده با برچسب های واضح برای شناسایی و دستکاری آسان بسته بندی می شوند.بسته ها با استفاده از خدمات معتبر حمل و نقل که ارائه ردیابی و تحویل به موقع ارسال می شوددستورالعمل های خاص دستکاری برای حفظ یکپارچگی محصول در طول فرآیند حمل و نقل شامل می شود.
