توضیحات محصول:

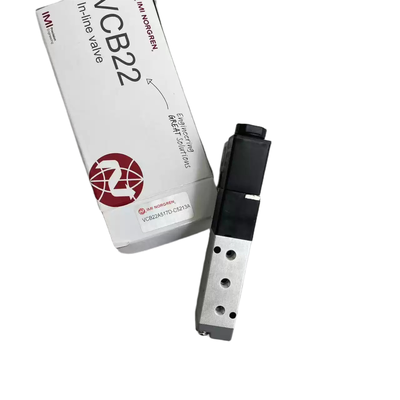

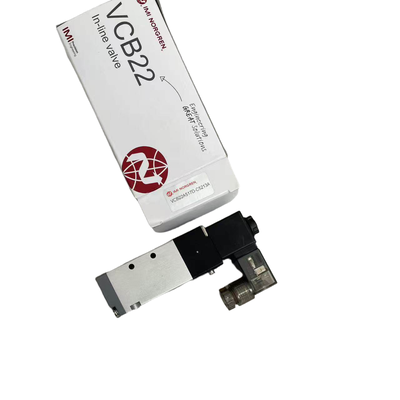

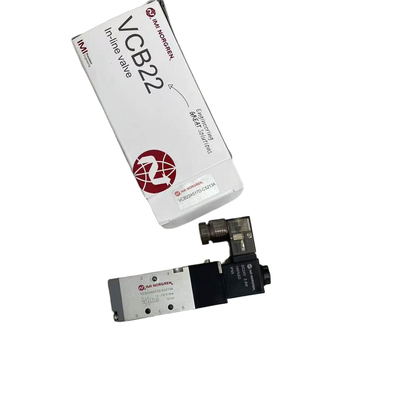

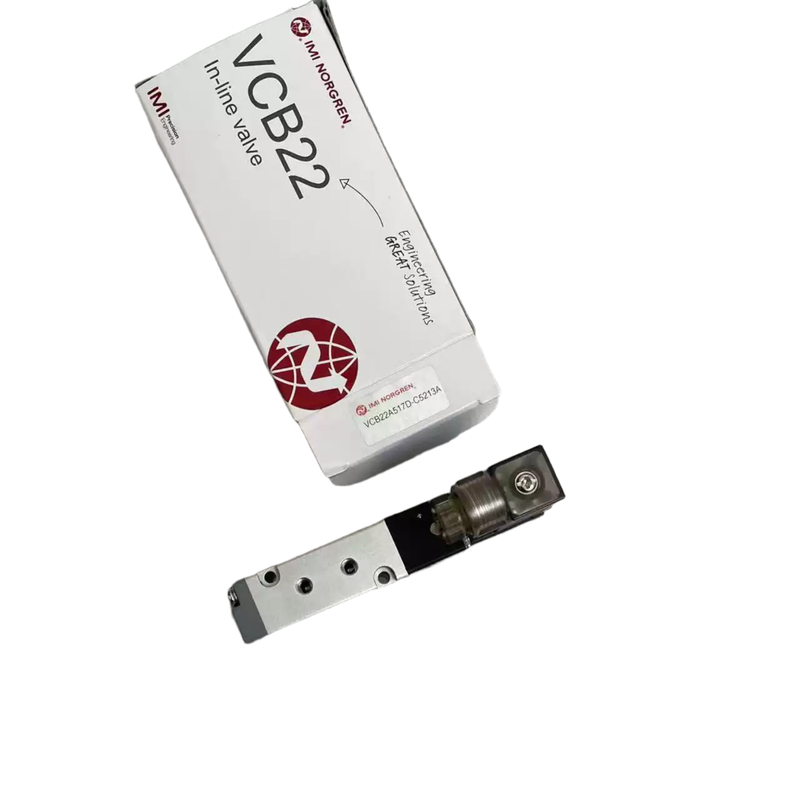

سری VCB22 IMI Norgren یک شیر اسپولی با عملکرد بالا است که با عملکرد الکترومغناطیسی کار می کند و برای کنترل جهت دقیق طراحی شده است. این سری پیکربندی های متنوعی از جمله عملکردهای شیر 3/2، 5/2 و 5/3 را ارائه می دهد که آن را برای طیف گسترده ای از وظایف اتوماسیون پنوماتیک صنعتی مناسب می کند.
شیرهای VCB22 که در یک بدنه آلومینیومی فشرده قرار گرفته اند، مجهز به چراغ های نشانگر LED استاندارد برای نظارت آسان وضعیت هستند. آنها از منبع هوای پایلوت داخلی استفاده می کنند و از نرخ جریان متغیر از 245 تا 3350 لیتر در دقیقه پشتیبانی می کنند. چنین ویژگی هایی تضمین می کنند که سری VCB22 می تواند نیازهای مدار پنوماتیک را از کاربردهای کوچک تا آنهایی که به ظرفیت جریان بالا نیاز دارند، برآورده کند.
این سری در چهار عرض شیر مختلف—18 میلی متر، 22 میلی متر، 27 میلی متر و 34 میلی متر—موجود است که انواع اندازه پورت از جمله M5، G1/8، G1/4، G3/8 و G1/2 را ارائه می دهد. علاوه بر این، گزینه های نصب NAMUR ارائه شده است. یک سیستم زیرپایه از مونتاژ آسان منیفولد پشتیبانی می کند و فرآیندهای نگهداری را ساده می کند.
به دلیل انعطاف پذیری و طراحی قوی، سری VCB22 کاربرد گسترده ای در صنایع متعدد دارد. این شیرها معمولاً در ماشین آلات بسته بندی، تولید خودرو، فرآوری مواد غذایی و نوشیدنی، تولید نساجی، صنایع شیمیایی و همچنین سیستم های اتوماسیون صنعتی عمومی استفاده می شوند.
ویژگی ها:
عملکرد قابل اعتماد را با شیرهای برقی صنعتی اصلی IMI Norgren ، نامی معتبر که به دلیل کیفیت برتر شناخته شده است، تجربه کنید. این شیرها برای طیف وسیعی از کاربردها طراحی شده اند و عملکرد قابل اعتماد و کنترل دقیق را در محیط های صنعتی چالش برانگیز ارائه می دهند.
این شیرها در چندین پیکربندی کنترل جهت، از جمله گزینه‌های 3/2، 5/2 و 5/3 موجود هستند. این محدوده انعطاف پذیری را برای برآورده کردن نیازهای متنوع سیستم پنوماتیک تضمین می کند. علاوه بر این، چهار عرض شیر موجود است—18 میلی متر (نوع A)، 22 میلی متر (نوع B)، 27 میلی متر (نوع C) و 34 میلی متر (نوع D)—که امکان نصب سازگار در اندازه های مختلف سیستم را فراهم می کند.
گزینه های پورتینگ جامع برای مطابقت با نیازهای مختلف اتصال، شامل M5، G1/8، G1/4، G3/8، G1/2 ، و همچنین NAMUR G1/4 و G3/8 هستند. این گزینه ها امکان ادغام یکپارچه با تنظیمات پنوماتیک موجود را فراهم می کنند. این شیرها همچنین ظرفیت جریان بالا را ارائه می دهند که از 245 تا 3350 لیتر در دقیقه در فشار ورودی 6 بار با افت فشار 1 بار متغیر است و عملکرد کارآمد سیستم را تضمین می کند.
برای راحتی کاربر، هر شیر شامل یک چراغ نشانگر LED به عنوان استاندارد برای نمایش بصری وضعیت برق است. نگهداری و راه‌اندازی از طریق مکانیزم فشار و چرخش برای قفل کردن دستی ساده شده است. این ویژگی امکان عملکرد دستی آسان را در صورت نیاز فراهم می کند.
این شیرهای برقی که برای استفاده صنعتی مداوم طراحی شده اند، دارای رتبه وظیفه 100% هستند که امکان عملکرد طولانی مدت را بدون خطر گرم شدن بیش از حد فراهم می کند. ساختار قوی با کلاس حفاظت IP65 تکمیل می شود که شیرها را در برابر ورود گرد و غبار و آب مقاوم می کند و برای محیط های خشن عالی است. بدنه آلومینیومی سبک اما بادوام، طول عمر و سهولت جابجایی را تضمین می کند.
آب بندی با استفاده از آب بندهای NBR انجام می شود که برای سرویس هوای فشرده بهینه شده اند. سیستم نصب زیرپایه وظایف لوله کشی را ساده می کند و از مونتاژ منیفولد پشتیبانی می کند و انعطاف پذیری نصب را افزایش می دهد. شیرها با منبع هوای پایلوت داخلی کار می کنند و نیاز به هرگونه دستگاه پایلوت خارجی را از بین می برند.
مشخصات الکتریکی شامل تحمل ولتاژ ±10% است که نوسانات معمول برق صنعتی را در بر می گیرد. مشتریان می توانند بسته به ترجیحات فعال سازی خود بین مدل های تک سولنوئید (بازگشت فنر) یا دو سولنوئید انتخاب کنند. برای مدل های شیر 5/3، سه عملکرد مرکزی ارائه می شود: همه پورت ها مسدود (APB) ، خروجی مرکزی باز (COE) و فشار مرکزی باز (COP) ، که تطبیق پذیری را برای مطابقت با استراتژی های مختلف کنترل فراهم می کند.
پارامترهای فنی:
| عملکردها |
3/2 NO، 3/2 NC، 5/2، 5/3 APB، 5/3 COE، 5/3 COP |
| سری |
VCB22 |
| منبع پایلوت |
داخلی |
| نرخ جریان |
245 تا 3350 لیتر در دقیقه |
| گزینه های ولتاژ |
24VDC، 24VAC، 110VAC، 220VAC، 240VAC |
| فشار عملیاتی |
1.5 تا 8 بار |
| برند |
IMI Norgren |
| نوع شیر |
شیر اسپولی با عملکرد الکترومغناطیسی |
| محیط |
هوای فشرده، فیلتر شده تا 40 میکرومتر، روانکاری شده یا بدون روانکاری |
| دمای محیط/رسانه |
-5 درجه سانتیگراد تا +70 درجه سانتیگراد |
کاربردها:
کاربردهای شیرهای برقی سری Norgren VCB22
شیرهای برقی سری Norgren VCB22 به دلیل قابلیت های کنترل پنوماتیک قابل اعتماد خود در بخش های مختلف صنعتی به طور گسترده مورد استفاده قرار می گیرند. این شیرها نقش مهمی در افزایش اتوماسیون و کارایی در محیط های مختلف تولید و پردازش ایفا می کنند.
در صنعت ماشین آلات بسته بندی ، این شیرهای برقی کنترل فعال سازی پنوماتیک را در فرآیندهای بسته بندی مواد غذایی، شکل دهی کارتن و خطوط پر کردن تسهیل می کنند و از عملیات روان و دقیق اطمینان حاصل می کنند. به طور مشابه، در تولید خودرو ، آنها برای سوئیچینگ مدار هوا در اتصالات جوشکاری، خطوط مونتاژ و سلول های کاری رباتیک استفاده می شوند و از وظایف مونتاژ پیچیده پشتیبانی می کنند.
بخش مواد غذایی و نوشیدنی از راه حل های کنترل خودکار ارائه شده توسط این شیرها برای تجهیزات پر کردن، ماشین آلات برچسب زنی و سیستم های مرتب سازی بهره مند می شود. در ماشین آلات نساجی ، آنها عملکردهای محرک پنوماتیک کارآمد را برای دستگاه های بافندگی، تجهیزات رنگرزی و خطوط جابجایی پارچه ارائه می دهند و گردش کار تولید را بهبود می بخشند.
هنگامی که صحبت از صنایع شیمیایی و دارویی می شود، سری VCB22 قابلیت های ایزوله سازی پنوماتیک را در مدارهای سیال کنترل فرآیند ارائه می دهد؛ با این حال، سازگاری رسانه باید به دقت تأیید شود تا از مناسب بودن اطمینان حاصل شود. حوزه الکترونیک و نیمه هادی ها از این شیرها برای کنترل دقیق پنوماتیک در تجهیزات اتاق تمیز، مونتاژ PCB و سیستم های بازرسی که استانداردهای دقیق مورد نیاز است، استفاده می کند.
فراتر از این بخش ها، این شیرها از اتوماسیون صنعتی عمومی با ارائه کنترل جهت برای عملیاتی مانند بارگیری و تخلیه ماشین، سیستم های نقاله، بالابرها و میزهای دوار پشتیبانی می کنند. علاوه بر این، آنها برای کاربردهای NAMUR طراحی شده اند و امکان نصب مستقیم بر روی محرک های پنوماتیک از جمله سیلندرها و شیرهای کنترل مطابق با استانداردهای NAMUR را فراهم می کنند.
در نهایت، سری VCB22 برای سیستم های منیفولد ایده آل است و امکان نصب متمرکز چند شیر را از طریق زیرپایه ها برای راه حل های لوله کشی ساده و یکپارچه در مدارهای پنوماتیک پیچیده فراهم می کند.
پشتیبانی و خدمات:
Norgren پشتیبانی فنی محصول و خدمات جامع را برای طیف شیرهای برقی ما ارائه می دهد تا از عملکرد بهینه و رضایت مشتری اطمینان حاصل کند. تیم متخصص ما با انتخاب محصول، راهنمایی نصب، عیب یابی و مشاوره نگهداری متناسب با نیازهای خاص برنامه شما کمک می کند. ما از ابزارهای تشخیصی پیشرفته و دانش دقیق محصول برای کمک به حل کارآمد هرگونه مشکل عملیاتی استفاده می کنیم. علاوه بر این، Norgren مستندات فنی دقیق، از جمله برگه های داده، نمودارهای سیم کشی و راهنماهای نصب را برای پشتیبانی از تیم های مهندسی و نگهداری شما ارائه می دهد. برای الزامات پیچیده یا سفارشی، متخصصان ما از نزدیک با مشتریان همکاری می کنند تا راه حل های سفارشی توسعه دهند و از عملکرد قابل اعتماد و کارآمد شیر در طول عمر آن اطمینان حاصل کنند. به Norgren برای پشتیبانی فنی اختصاصی و خدمات حرفه ای که عملکرد و طول عمر نصب شیرهای برقی شما را بهبود می بخشد، اعتماد کنید.
بسته بندی و حمل و نقل:
شیر برقی Norgren با دقت بسته بندی می شود تا حداکثر محافظت را در حین حمل و نقل تضمین کند. هر شیر به صورت جداگانه در بسته بندی ضد الکتریسیته ساکن و مقاوم در برابر رطوبت مهر و موم می شود تا از آسیب عوامل محیطی جلوگیری شود. سپس محصول در یک جعبه محکم و ضربه گیر قرار می گیرد که برای جذب ضربه و لرزش طراحی شده است.
برای حمل و نقل، شیر برقی Norgren در کارتن های بیرونی بادوام با برچسب گذاری واضح که شامل دستورالعمل های جابجایی و جزئیات محصول است، به طور ایمن بسته بندی می شود. فرآیند حمل و نقل ما با تمام استانداردهای صنعتی مطابقت دارد تا تحویل ایمن و به موقع به مکان مشخص شده شما را تضمین کند. اطلاعات ردیابی برای تمام محموله ها ارائه می شود تا شما را در طول فرآیند تحویل مطلع نگه دارد.
