توضیحات محصول:

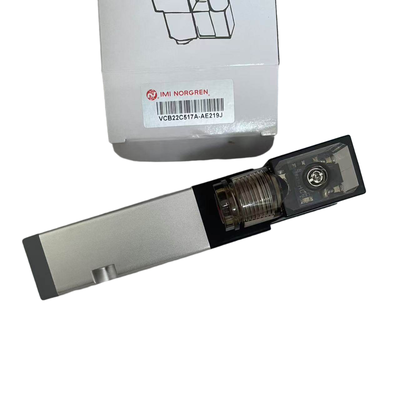

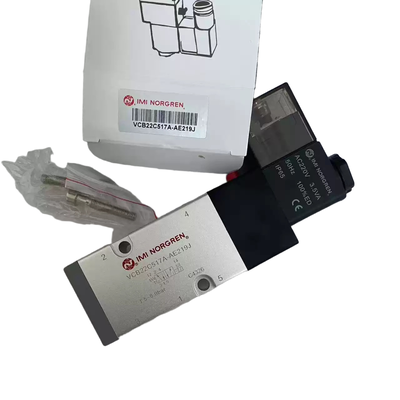

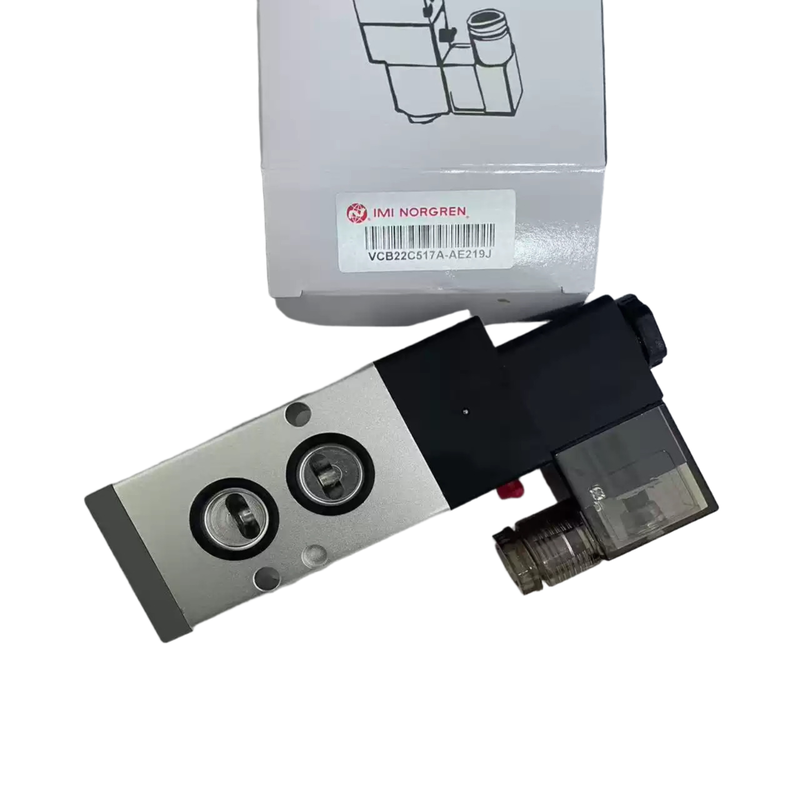

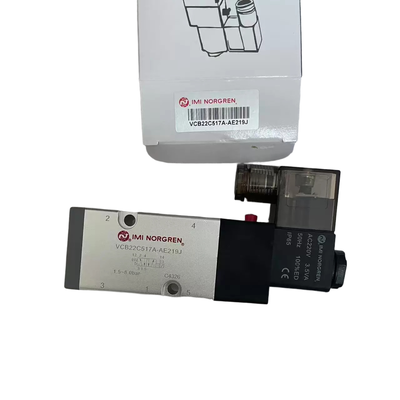

سری VCB22 IMI Norgren خطی از شیرهای اسپولی فعال شونده با سلونوئید با کارایی بالا را نشان می دهد که برای ارائه کنترل جهت دار قابل اعتماد در اتوماسیون پنوماتیک صنعتی طراحی شده اند. این سری پیکربندی های متنوعی از جمله عملکردهای کنترل جهت دار 3/2، 5/2 و 5/3 را ارائه می دهد که آن را برای طیف گسترده ای از کاربردهای پنوماتیک مناسب می کند.
سری VCB22 با بدنه آلومینیومی فشرده ساخته شده است و مجهز به چراغ های نشانگر LED استاندارد و سیستم داخلی تامین هوای پایلوت است. این محصول از نرخ جریان از 245 تا 3350 لیتر در دقیقه پشتیبانی می کند و به طور موثر نیازهای مدارهای پنوماتیک را از مقیاس کوچک تا الزامات جریان بالا برآورده می کند.
این شیرها در چهار عرض مختلف—18 میلی متر، 22 میلی متر، 27 میلی متر و 34 میلی متر—عرضه می شوند و دارای انواع گزینه های اندازه پورت از جمله M5، G1/8، G1/4، G3/8 و G1/2 هستند. علاوه بر این، این سری از استانداردهای نصب NAMUR پشتیبانی می کند و مونتاژ و نگهداری آسان را از طریق سیستم منیفولد زیرپایه تسهیل می کند.
سری VCB22 IMI Norgren به طور گسترده در صنایع متعددی مانند ماشین آلات بسته بندی، تولید خودرو، فرآوری مواد غذایی و نوشیدنی، تجهیزات نساجی، فرآوری شیمیایی و اتوماسیون صنعتی عمومی مورد استفاده قرار می گیرد که تطبیق پذیری و عملکرد قوی آن را برجسته می کند.
ویژگی ها:
این شیرهای سلونوئیدی صنعتی محصولات اصلی از برند معتبر IMI Norgren هستند که به دلیل کیفیت بالا و عملکرد قابل اعتمادشان شناخته شده اند. آنها در پیکربندی های مختلف کنترل جهت دار، از جمله انواع 3/2، 5/2 و 5/3 عرضه می شوند که نیازهای مختلف برنامه را برآورده می کنند.
شیرها در چهار عرض متمایز موجود هستند: 18 میلی متر (نوع A)، 22 میلی متر (نوع B)، 27 میلی متر (نوع C) و 34 میلی متر (نوع D). این محدوده امکان انعطاف پذیری در انتخاب اندازه مناسب را بر اساس الزامات خاص سیستم فراهم می کند. در کنار گزینه های اندازه، انتخاب های جامع پورت مانند M5، G1/8، G1/4، G3/8 و G1/2، به علاوه پورت های تخصصی NAMUR در G1/4 و G3/8 وجود دارد.
این شیرها که برای ظرفیت جریان بالا طراحی شده اند، می توانند بین 245 تا 3350 لیتر در دقیقه را در فشار ورودی 6 بار با افت فشار 1 بار مدیریت کنند. برای سهولت کار، هر شیر شامل یک چراغ نشانگر LED استاندارد است که وضعیت برق را به وضوح نشان می دهد، در حالی که کنترل دستی دارای مکانیزم قفل فشاری و چرخشی برای تسهیل وظایف راه اندازی و نگهداری است.
این شیرها که برای استفاده صنعتی مداوم ساخته شده اند، دارای رتبه وظیفه 100% هستند و از عملکرد قابل اعتماد طولانی مدت اطمینان حاصل می کنند. آنها همچنین دارای کلاس حفاظت IP65 هستند که آنها را برای محیط های خشن و چالش برانگیز مناسب می کند. بدنه آلومینیومی محکم ساختاری سبک اما قوی را فراهم می کند و مهر و موم های NBR سرویس موثر با هوای فشرده را تضمین می کنند.
نصب با سیستم نصب زیرپایه ساده شده است که نه تنها لوله کشی را ساده می کند، بلکه مونتاژ منیفولد را نیز امکان پذیر می سازد. طراحی شامل تامین هوای پایلوت داخلی است که نیاز به هر منبع هوای پایلوت خارجی را از بین می برد. علاوه بر این، شیرها تغییر ولتاژ ±10% را تحمل می کنند و نوسانات معمول برق صنعتی را تطبیق می دهند.
مشتریان می توانند بین شیرهای سلونوئیدی تکی با بازگشت فنر یا گزینه های سلونوئیدی دوگانه انتخاب کنند. علاوه بر این، برای شیرهای کنترل جهت دار 5/3، سه عملکرد موقعیت مرکزی ارائه می شود: همه پورت ها مسدود (APB)، خروجی مرکزی باز (COE) و فشار مرکزی باز (COP)، که گزینه های کنترل متنوعی را متناسب با نیازهای برنامه خاص ارائه می دهد.
پارامترهای فنی:
| رسانه |
هوای فشرده، فیلتر شده تا 40 میکرومتر، روانکاری شده یا بدون روانکاری |
| سری |
VCB22 |
| نرخ جریان |
245 تا 3350 لیتر در دقیقه |
| دمای محیط/رسانه |
-5 درجه سانتیگراد تا +70 درجه سانتیگراد |
| برند |
IMI Norgren |
| نوع شیر |
شیر اسپولی فعال شونده با سلونوئید |
| کارکردها |
3/2 NO، 3/2 NC، 5/2، 5/3 APB، 5/3 COE، 5/3 COP |
| تامین پایلوت |
داخلی |
| فشار عملیاتی |
1.5 تا 8 بار |
| گزینه های ولتاژ |
24VDC، 24VAC، 110VAC، 220VAC، 240VAC |
کاربردها:
کاربردهای سری شیرهای سلونوئیدی Norgren VCB22
شیرهای سلونوئیدی سری Norgren VCB22 به طور گسترده در طیف وسیعی از بخش های صنعتی مورد استفاده قرار می گیرند. این شیرها راه حل های کنترل پنوماتیک قابل اعتماد را متناسب با نیازهای مختلف تولید و اتوماسیون ارائه می دهند.
ماشین آلات بسته بندی
آنها معمولاً برای مدیریت فعال سازی پنوماتیک در خطوط بسته بندی مواد غذایی، فرآیندهای شکل دهی کارتن و عملیات پر کردن استفاده می شوند و کنترل کارآمد و دقیق را تضمین می کنند.
تولید خودرو
در صنعت خودرو، این شیرها تعویض مدار هوا را برای اتصالات جوشکاری، خطوط مونتاژ و سلول های کاری رباتیک تسهیل می کنند و به جریان تولید روان کمک می کنند.
مواد غذایی و نوشیدنی
این شیرها کنترل خودکار تجهیزات پر کردن، دستگاه های برچسب زنی و سیستم های مرتب سازی را امکان پذیر می کنند و دقت و سرعت را در فرآوری مواد غذایی و نوشیدنی افزایش می دهند.
ماشین آلات نساجی
آنها همچنین نقش حیاتی در تامین نیروی پنوماتیک برای دستگاه های بافندگی، دستگاه های رنگرزی و خطوط جابجایی پارچه در محیط های تولید نساجی ایفا می کنند.
شیمیایی و دارویی
این شیرهای سلونوئیدی که برای جداسازی پنوماتیک در مدارهای سیال کنترل فرآیند استفاده می شوند، در کاربردهای شیمیایی و دارویی حیاتی هستند، اگرچه سازگاری رسانه باید قبل از استفاده تأیید شود.
الکترونیک و نیمه هادی
در بخش های الکترونیک و نیمه هادی، سری VCB22 کنترل پنوماتیک دقیقی را برای تجهیزات اتاق تمیز، ایستگاه های مونتاژ برد مدار چاپی (PCB) و سیستم های بازرسی ارائه می دهد.
اتوماسیون صنعتی عمومی
این شیرها کنترل جهت دار را در وظایف مختلف اتوماسیون مانند بارگیری و تخلیه ماشین، عملیات نوار نقاله، بالابرها و حرکات میز دوار ارائه می دهند.
کاربردهای NAMUR
این سری برای پشتیبانی از نصب مستقیم بر روی محرک های پنوماتیک، از جمله سیلندرها و شیرهای کنترل، مطابق با استاندارد NAMUR برای ادغام بدون درز طراحی شده است.
سیستم های منیفولد
علاوه بر این، شیرهای VCB22 برای نصب متمرکز چند شیر با استفاده از زیرپایه ها مناسب هستند و راه حل های لوله کشی ساده و یکپارچه را در سیستم های منیفولد امکان پذیر می سازند.
پشتیبانی و خدمات:
شیرهای سلونوئیدی Norgren برای ارائه کنترل قابل اعتماد و کارآمد سیستم های پنوماتیک و سیال طراحی شده اند. برای پشتیبانی فنی، لطفاً شماره مدل محصول، مشخصات و جزئیات برنامه را آماده داشته باشید تا به ارائه کمک دقیق کمک کند.
تیم پشتیبانی فنی ما می تواند در راهنمایی نصب، عیب یابی، نکات نگهداری و انتخاب محصول برای اطمینان از عملکرد بهینه شیر سلونوئیدی Norgren شما کمک کند.
ما همچنین طیف وسیعی از خدمات از جمله تعمیر و بازسازی، تامین قطعات یدکی و پیکربندی سفارشی را برای برآورده کردن نیازهای خاص برنامه ارائه می دهیم.
برای مستندات دقیق محصول، از جمله برگه های داده، کتابچه های راهنما و مدل های CAD، لطفاً به وب سایت رسمی Norgren یا کاتالوگ محصول مراجعه کنید.
اطمینان حاصل کنید که تمام نصب ها با استانداردهای ایمنی و شرایط عملیاتی مربوطه مشخص شده در مستندات محصول مطابقت دارند تا از عملکرد ایمن و کارآمد اطمینان حاصل شود.
بسته بندی و حمل و نقل:
شیر سلونوئیدی Norgren برای اطمینان از حداکثر محافظت در حین حمل و نقل با دقت بسته بندی می شود. هر شیر به صورت جداگانه در یک روکش پلاستیکی محافظ مهر و موم شده و سپس در یک فوم داخلی سفارشی در یک جعبه مقوایی محکم قرار داده می شود تا از هرگونه حرکت یا آسیب جلوگیری شود.
برای حمل و نقل، محصول بسته بندی شده در یک کارتن بیرونی بادوام با برچسب گذاری واضح که محتویات و دستورالعمل های جابجایی را نشان می دهد، قرار می گیرد. ما از خدمات پیک قابل اعتماد که ردیابی و بیمه را ارائه می دهند برای تضمین تحویل ایمن و به موقع استفاده می کنیم.
تمام مواد بسته بندی مورد استفاده با استانداردهای زیست محیطی مطابقت دارند و اطمینان حاصل می کنند که شیر سلونوئیدی Norgren در شرایط عالی و در عین حال به حداقل رساندن اثرات زیست محیطی می رسد.
