توضیحات محصول:

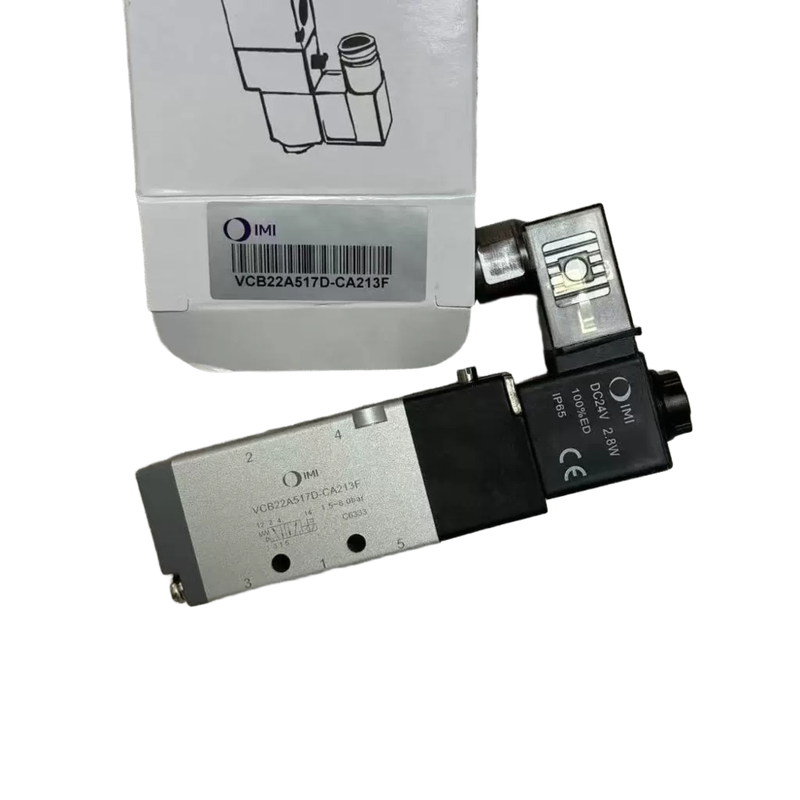

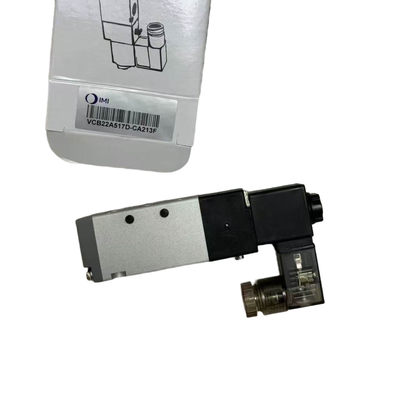

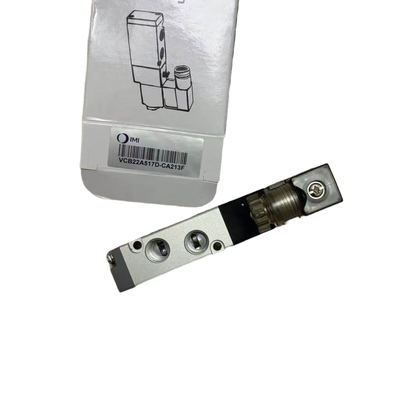

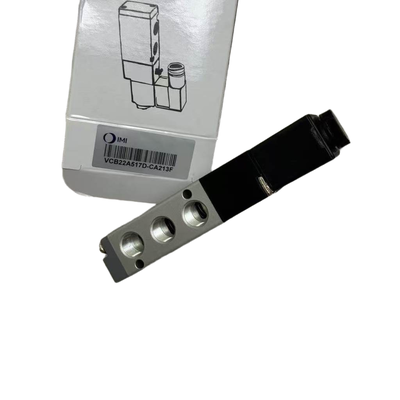

سری VCB22 IMI Norgren خطی متنوع از شیرهای اسپولی فعال شونده با سلونوئید با کارایی بالا را ارائه می دهد. این شیرها که برای ارائه عملکردهای کنترلی جهت دار 3/2، 5/2 و 5/3 طراحی شده اند، طیف گسترده ای از نیازهای اتوماسیون پنوماتیک صنعتی را پوشش می دهند. این سری که در بدنه آلومینیومی فشرده قرار گرفته است، شامل چراغ های نشانگر LED استاندارد و منبع هوای پایلوت داخلی است که عملکرد قابل اعتماد را تضمین می کند. این شیرها از نرخ جریان از 245 تا 3350 لیتر در دقیقه پشتیبانی می کنند و آنها را برای کاربردهایی که نیاز به کنترل پنوماتیک از مقیاس کوچک تا جریان بالا دارند، مناسب می کند.
این سری در چهار عرض مختلف شیر ارائه می شود: 18 میلی متر، 22 میلی متر، 27 میلی متر و 34 میلی متر. اندازه پورت ها از M5، G1/8، G1/4، G3/8 تا G1/2 متغیر است و امکان ادغام انعطاف پذیر بر اساس الزامات خاص سیستم را فراهم می کند. علاوه بر این، گنجاندن گزینه های نصب NAMUR سازگاری با طیف گسترده ای از طرح های محرک را تسهیل می کند. شیرهای VCB22 دارای سیستم زیر پایه هستند که مونتاژ منیفولد را ساده می کند و رویه های نگهداری را آسان می کند و کارایی کلی سیستم را افزایش می دهد.
به لطف طراحی قوی و انعطاف پذیری خود، شیرهای سری VCB22 در صنایع مختلفی مورد استفاده گسترده ای قرار گرفته اند. کاربردهای رایج شامل ماشین آلات بسته بندی، تولید خودرو، تولید مواد غذایی و نوشیدنی، ماشین آلات نساجی، پردازش شیمیایی و اتوماسیون صنعتی عمومی است. توانایی آنها در برآوردن نیازهای مختلف مدارهای پنوماتیک، آنها را به انتخابی قابل اعتماد برای افزایش کنترل عملیاتی و کارایی در محیط های صنعتی مختلف تبدیل می کند.
ویژگی ها:
شیرهای سلونوئیدی صنعتی IMI Norgren
اینها شیرهای سلونوئیدی اصیل IMI Norgren هستند که به دلیل کیفیت برند قابل اعتماد خود در کاربردهای صنعتی مشهور هستند. آنها در پیکربندی های مختلف کنترل جهت دار از جملهانواع 3/2، 5/2 و 5/3برای مطابقت با طیف گسترده ای از الزامات سیستم ارائه می شوند.
این شیرها درچهار اندازه متمایزبرای مطابقت با نیازهای نصب مختلف ارائه می شوند: 18 میلی متر (نوع A)، 22 میلی متر (نوع B)، 27 میلی متر (نوع C) و 34 میلی متر (نوع D). علاوه بر این، کاربران می توانند از بین انواع گزینه های پورت مانند M5، G1/8، G1/4، G3/8 و G1/2، همراه با استانداردهای NAMUR G1/4 و G3/8 انتخاب کنند.
باظرفیت جریان بالاکه از 245 تا 3350 لیتر در دقیقه در فشار ورودی 6 بار و افت فشار 1 بار متغیر است، این شیرها کنترل سیال کارآمد را تضمین می کنند. یکچراغ نشانگر LEDبه عنوان استاندارد برای نمایش واضح وضعیت برق برای سهولت کار ادغام شده است.
این شیرها دارای یکدستیابی دستی فشاری و چرخشیمناسب هستند که امکان قفل کردن ساده در حین راه اندازی یا نگهداری را فراهم می کند. آنها که برای عملیات مداوم طراحی شده اند، دارایامتیاز چرخه وظیفه 100%هستند و آنها را برای استفاده طولانی مدت در محیط های پرتقاضا مناسب می کند.
محافظت در برابر شرایط سخت توسط یکمحفظه با درجه IP65، همراه با یک پوسته آلومینیومی مقاوم اما سبک وزن ارائه می شود. سیستم آب بندی ازآب بندهای NBRاستفاده می کند که برای سرویس هوای فشرده بهینه شده اند تا عملکرد قابل اعتماد را تضمین کنند.
نصب با یکسیستم نصب زیر پایهساده شده است که لوله کشی را ساده می کند و از مونتاژ منیفولد آسان پشتیبانی می کند. این شیرها بهمنبع هوای پایلوت داخلینیاز دارند و نیاز به خطوط پایلوت خارجی را از بین می برند. علاوه بر این، دستگاه ها نوسانات ولتاژ را در محدوده ±10% تحمل می کنند و به خوبی با تغییرات معمول برق صنعتی سازگار می شوند.
گزینه های موجود شاملشیرهای سلونوئیدی تکی با بازگشت فنرو همچنینپیکربندی های سلونوئیدی دوتاییمی باشد. برای نوع شیر 5/3، سه عملکرد مرکزی ارائه می شود:همه پورت ها مسدود (APB)،مرکز باز تخلیه (COE)ومرکز باز فشار (COP)، که کنترل همه کاره را بر اساس تقاضای برنامه فراهم می کند.
پارامترهای فنی:
| سری |
VCB22 |
| برند |
IMI Norgren |
| رسانه |
هوای فشرده، فیلتر شده تا 40 میکرومتر، روانکاری شده یا بدون روانکاری |
| گزینه های ولتاژ |
24VDC، 24VAC، 110VAC، 220VAC، 240VAC |
| عملکردها |
3/2 NO، 3/2 NC، 5/2، 5/3 APB، 5/3 COE، 5/3 COP |
| دمای محیط/رسانه |
-5 درجه سانتیگراد تا +70 درجه سانتیگراد |
| نرخ جریان |
245 تا 3350 لیتر در دقیقه |
| نوع شیر |
شیر اسپولی فعال شونده با سلونوئید |
| تامین پایلوت |
داخلی |
| فشار عملیاتی |
1.5 تا 8 بار |
کاربردها:
شیرهای سلونوئیدی سری Norgren VCB22 به دلیل عملکرد قابل اعتماد و تطبیق پذیری خود در بخش های مختلف صنعتی به طور گسترده ای مورد استفاده قرار می گیرند. این شیرها نقش حیاتی در کاربردهای کنترل و اتوماسیون پنوماتیک ایفا می کنند.
در صنعتماشین آلات بسته بندی، این شیرها برای کنترل فعال سازی پنوماتیک در بسته بندی مواد غذایی، شکل دهی کارتن و همچنین عملیات خط پر کردن استفاده می شوند. توانایی آنها در ارائه کنترل دقیق، کارایی بالایی را در فرآیندهای بسته بندی تضمین می کند.
درتولید خودرو، سری VCB22 تعویض مدار هوا را که برای فیکسچرهای جوشکاری، عملیات خط مونتاژ و سلول های کاری رباتیک ضروری است، تسهیل می کند و به گردش کار تولیدی روان کمک می کند.
صنایعمواد غذایی و نوشیدنیاز کنترل خودکار با استفاده از این شیرهای سلونوئیدی در تجهیزاتی مانند دستگاه های پر کردن، دستگاه های برچسب زنی و سیستم های مرتب سازی بهره مند می شود و دقت و ایمنی محصول را افزایش می دهد.
درماشین آلات نساجی، این شیرها از محرک های پنوماتیک که دستگاه های بافندگی، تجهیزات رنگرزی و خطوط حمل پارچه را کار می کنند، پشتیبانی می کنند و به حفظ عملکرد عملیاتی ثابت کمک می کنند.
برای صنایعشیمیایی و دارویی، سری VCB22 جداسازی پنوماتیک را در مدارهای سیال کنترل فرآیند فراهم می کند، اگرچه مهم است که سازگاری رسانه را برای اطمینان از عملکرد ایمن و مؤثر تأیید کنید.
صنایعالکترونیک و نیمه هادیاز این شیرها برای کنترل دقیق پنوماتیک در تجهیزات اتاق تمیز، مونتاژ برد مدار چاپی (PCB) و سیستم های بازرسی که دقت در آنها بسیار مهم است، استفاده می کنند.
دراتوماسیون صنعتی عمومی، این شیرهای سلونوئیدی قابلیت های کنترل جهت دار را ارائه می دهند که در بارگیری و تخلیه ماشین، نوار نقاله ها، بالابرها و میزهای دوار استفاده می شوند و از جابجایی و پردازش کارآمد مواد پشتیبانی می کنند.
سری VCB22 همچنین برایکاربردهای NAMURمناسب است و امکان نصب مستقیم بر روی محرک های پنوماتیک مانند سیلندرها و شیرهای کنترل مطابق با استاندارد NAMUR را فراهم می کند و نصب و نگهداری را ساده می کند.
در نهایت، برایسیستم های منیفولد، این شیرها نصب متمرکز چند شیر را از طریق زیر پایه ها امکان پذیر می کنند که لوله کشی یکپارچه و طراحی فشرده سیستم را تسهیل می کند.
پشتیبانی و خدمات:
Norgren متعهد به ارائه پشتیبانی فنی جامع و خدمات برای محصولات شیر سلونوئیدی ما برای اطمینان از عملکرد بهینه و رضایت مشتری است. تیم فنی با تجربه ما برای کمک به انتخاب محصول، راهنمایی نصب، عیب یابی و مشاوره نگهداری در دسترس است.
ما مستندات دقیق محصول از جمله برگه های داده، راهنماهای نصب و راهنماهای نگهداری را ارائه می دهیم تا به کاربران در درک مشخصات و نحوه صحیح استفاده از شیرهای سلونوئیدی ما کمک کنیم. برای برنامه های پیچیده تر، متخصصان ما می توانند راه حل های سفارشی و مشاوره فنی متناسب با نیازهای خاص شما ارائه دهند.
Norgren همچنین خدمات تعمیر و بازسازی را برای افزایش طول عمر شیرهای سلونوئیدی شما، به حداقل رساندن زمان خرابی و پشتیبانی از عملیات پایدار ارائه می دهد. جلسات آموزشی منظم و وبینارها برای به روز نگه داشتن مشتریان با آخرین ویژگی های محصول و بهترین شیوه های صنعتی در دسترس هستند.
تعهد ما به کیفیت و تعالی خدمات تضمین می کند که شما در طول چرخه عمر محصولات شیر سلونوئیدی Norgren خود، پشتیبانی سریع و مؤثر دریافت می کنید.
بسته بندی و حمل و نقل:
شیر سلونوئیدی Norgren با دقت بسته بندی می شود تا از آن در حین حمل و نقل محافظت شود. هر شیر به صورت جداگانه در بسته بندی ضد الکتریسیته ساکن و مقاوم در برابر رطوبت مهر و موم می شود تا از آسیب و خوردگی جلوگیری شود. سپس محصول در یک جعبه محکم و بالشتکی قرار می گیرد که برای جذب ضربه و لرزش طراحی شده است.
برای سفارشات بزرگتر، چندین واحد در کارتن های تقویت شده با بالشتک اضافی برای حفظ یکپارچگی محصول به طور ایمن بسته بندی می شوند. تمام بسته ها به وضوح با اطلاعات محصول، دستورالعمل های حمل و نقل و جزئیات حمل و نقل برچسب گذاری می شوند تا تحویل روان تسهیل شود.
حمل و نقل از طریق حامل های قابل اعتماد با گزینه های ردیابی در دسترس برای نظارت بر وضعیت حمل و نقل انجام می شود. مراقبت ویژه ای برای رعایت مقررات حمل و نقل بین المللی انجام می شود و از تحویل به موقع و ایمن شیر سلونوئیدی Norgren به مشتریان در سراسر جهان اطمینان حاصل می شود.
